Ściany oporowe z licem betonowym
2020
BIAŁYSTOK - PODLASIE - Polska
Miasto Białystok
BUDOWA PRZEDŁUŻENIA ULICY SITARSKIEJ

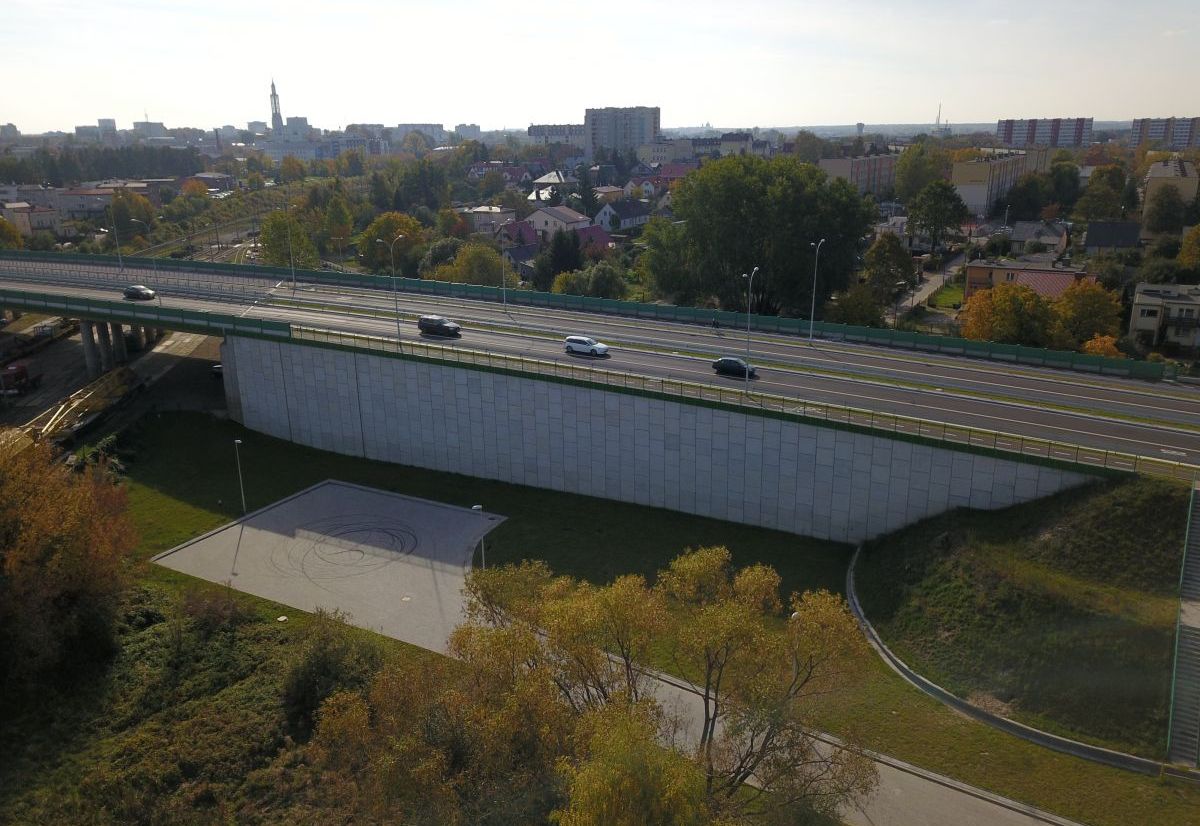

Planowany przebieg ulicy Sitarskiej

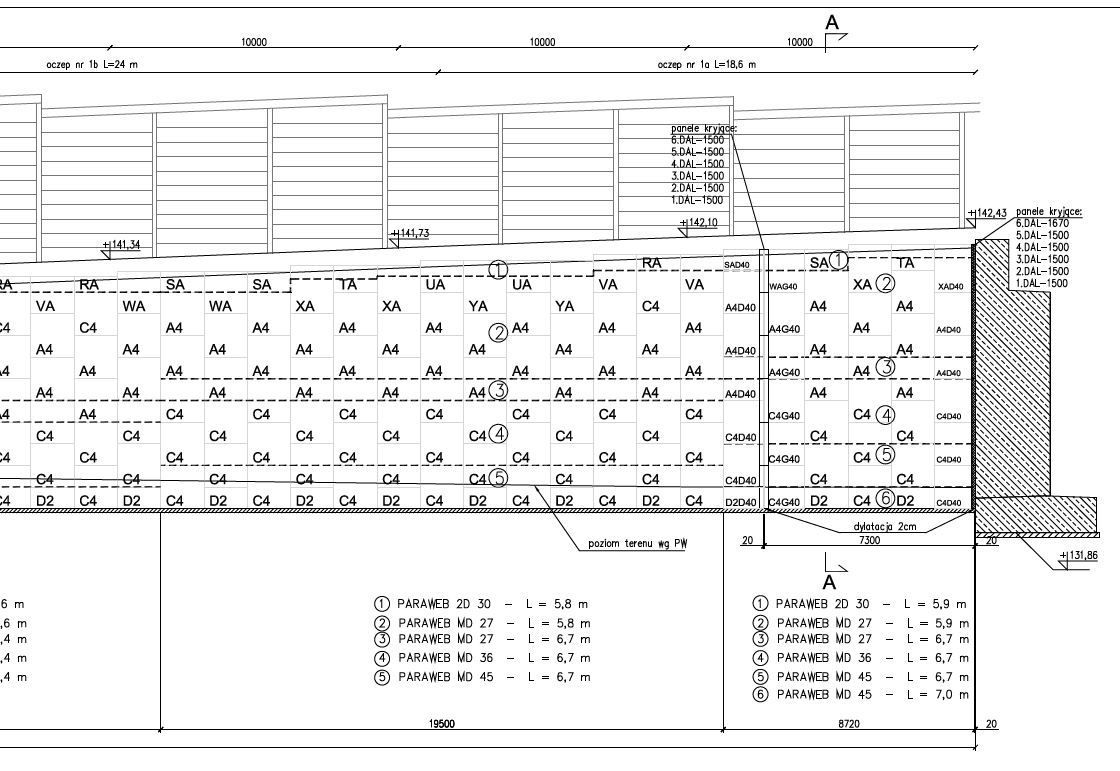

Rozwinięcie lica ściany oporowej
Budowa w centrum gęstej zabudowy miejskiej

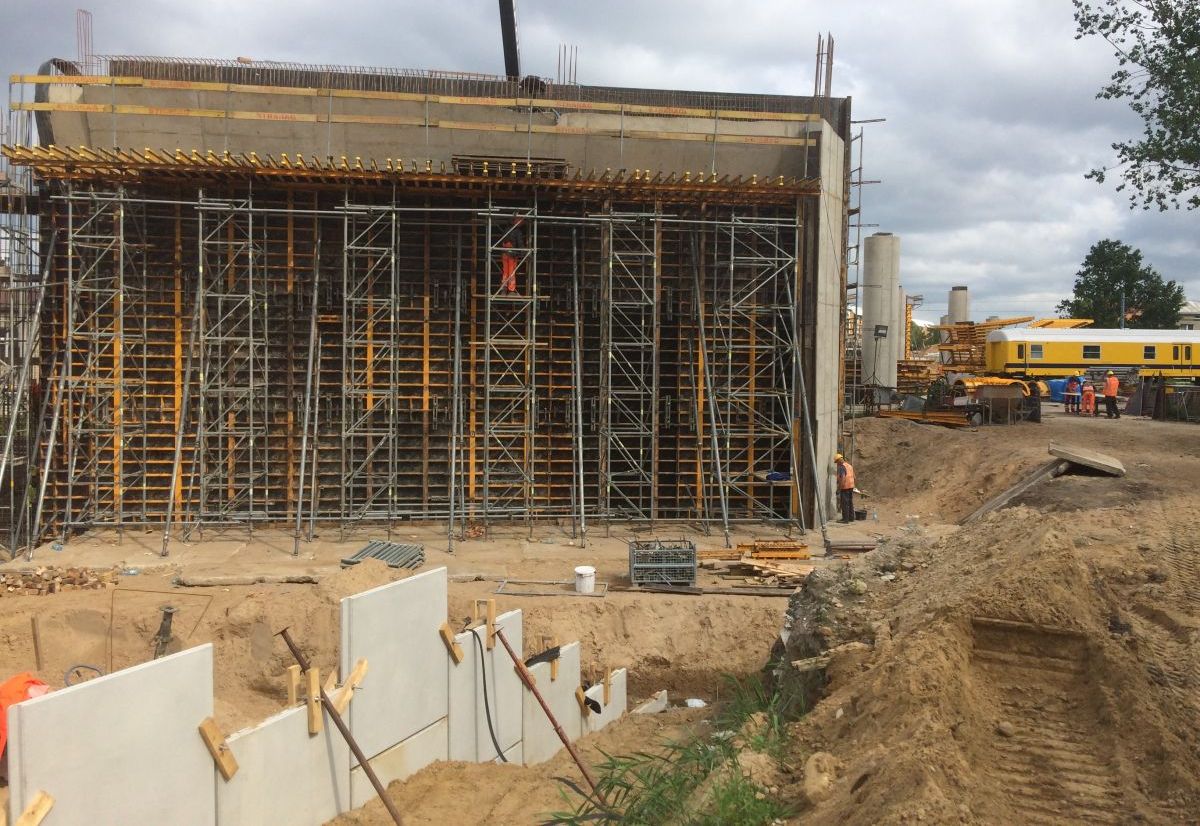

Budowa żelbetowych przyczółków oraz budowa nasypów była wykonywana równocześnie

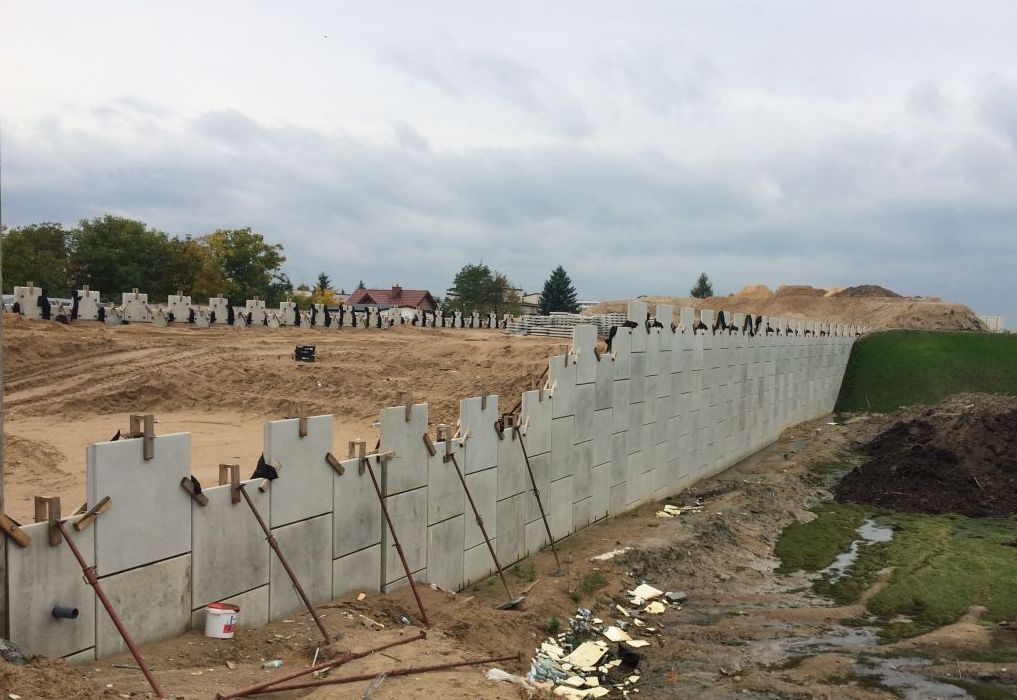

Budynki mieszkalne usytuowane bardzo blisko konstrukcji

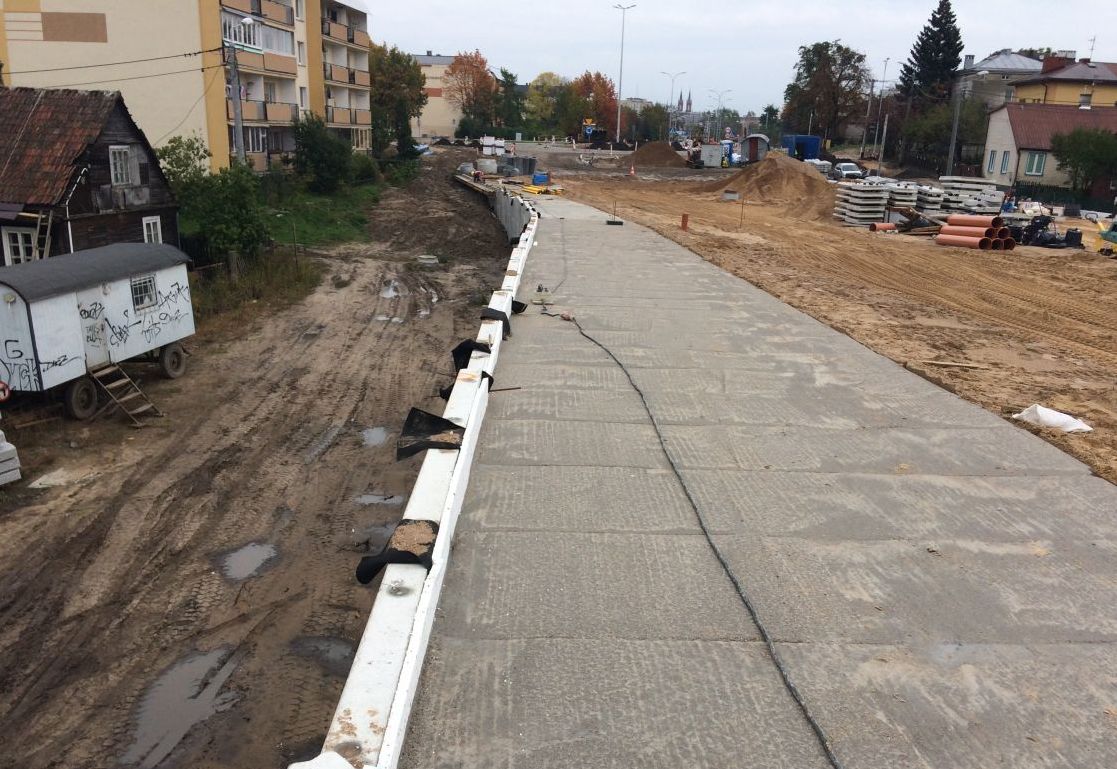

Panele licowe były składowane na wcześniej ukończonych partiach nasypu
Problem
W ramach projektu poprawy dostępności komunikacyjnej Białegostoku konieczne było przedłużenie ulicy Sitarskiej nad torami kolejowymi i połączenie dwóch białostockich osiedli rozdzielonych torami. Przedłużenie Sitarskiej było wyzwaniem dla projektantów ze względu na szereg czynników. Inwestycja była realizowana w gęstej zabudowie miejskie. Należało zaprojektować nasypy o pionowych ścianach, możliwe do wykonania w bardzo ograniczonej przestrzeni. Ograniczona przestrzeń wymagała bardzo starannego zaplanowania technologii budowy. Inwestor wyznaczył bardzo krótki czas na realizację zadania a wszystkie roboty wykonywane były nad czynną linią kolejową, bez możliwości zatrzymania ruchu.
Rozwiąznia
Ze względu na ograniczenia przestrzenne oraz szybkość realizacji zastosowano technologię gruntu zbrojonego MacRes z oblicowaniem w postaci paneli betonowych. W porównaniu ścian oporowych z licem z bloczków drobnowymiarowych oraz nasypów zbrojonych tkaninami (tzw. wrap around) technologia MacRes okazała się szybsza w realizacji. MacRes umożliwia budowę pionowych konstrukcji z gruntu zbrojonego, które są odporne na duże obciążenia. Rolę zbrojenia pełnią taśmy poliestrowe ParaWeb, które są rozmieszczone w odstępach pionowych, co 0,75 m, zapewniając stateczność budowanych konstrukcji. Firma Maccaferri zaproponowała nietypowe rozwiązanie polegające na wznoszeniu nasypów drogowych równocześnie z budową żelbetowych przyczółków wiaduktu, z pozostawieniem wymuszonej dylatacji. Zaprojektowana dylatacja umożliwiała kompensację potencjalnych niedoskonałości wynikających ze wznoszenia ściany oporowej „od tyłu”. Rozwiązanie to pozwoliło na istotną oszczędność czasu oraz miejsca na budowie – dostarczane panele licowe i zbrojenie geosyntetyczne były składowane na wcześniej ukończonych partiach nasypu z gruntu zbrojonego MacRes i na bieżąco zabudowywane. Poza spełnieniem kluczowych wymagań projektu panele Macres charakteryzują się wysoką estetyką lica, którego wygląd wpływa na zadowolenie mieszkańców osiedli w bezpośrednim sąsiedztwie wiaduktu.
