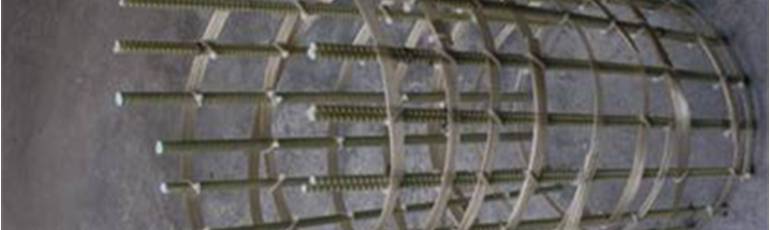

Vystuženie ostenia tunelov
Šroub ze skleněných vláken Maccaferri GFRP CRG používaný při tunelovacích pracích je vybaven ocelovou hlavou pro dodatečné předpínání a používá se při kotvení hornin, přibíjení půdy a zemních kotvách. Je vyroben z vyztužené matrice z polyesterové pryskyřice spolu se stejnosměrným skleněným vláknem (GFRP typ E-Glass) souvislým profilem závitu. Proces závitování neovlivňuje integritu skleněných vláken, přičemž výrazně zvyšuje třecí účinek (vytažení) a celkovou pevnost v tahu.
Šroub ze skleněných vláken Maccaferri GFRP CRG používaný při tunelovacích pracích je vybaven ocelovou hlavou pro dodatečné předpínání a používá se při kotvení hornin, přibíjení půdy a zemních kotvách. Je vyroben z vyztužené matrice z polyesterové pryskyřice spolu se stejnosměrným skleněným vláknem (GFRP typ E-Glass) souvislým profilem závitu. Proces závitování neovlivňuje integritu skleněných vláken, přičemž výrazně zvyšuje třecí účinek (vytažení) a celkovou pevnost v tahu.
Ocelová hlava je dimenzována podle mechanického výkonu konkrétního profilu, na který je instalována. Napínací systém je rychlý a účinný a je kalibrován tak, aby zajistil celistvost profilu GFR.
Je také možné spojit dva prvky ocelovou manžetou S355.
GFRP BOLT CRG se doporučuje pouze pro dočasné použití (viz ACI440.1R)
GFRP Trouby a prvky

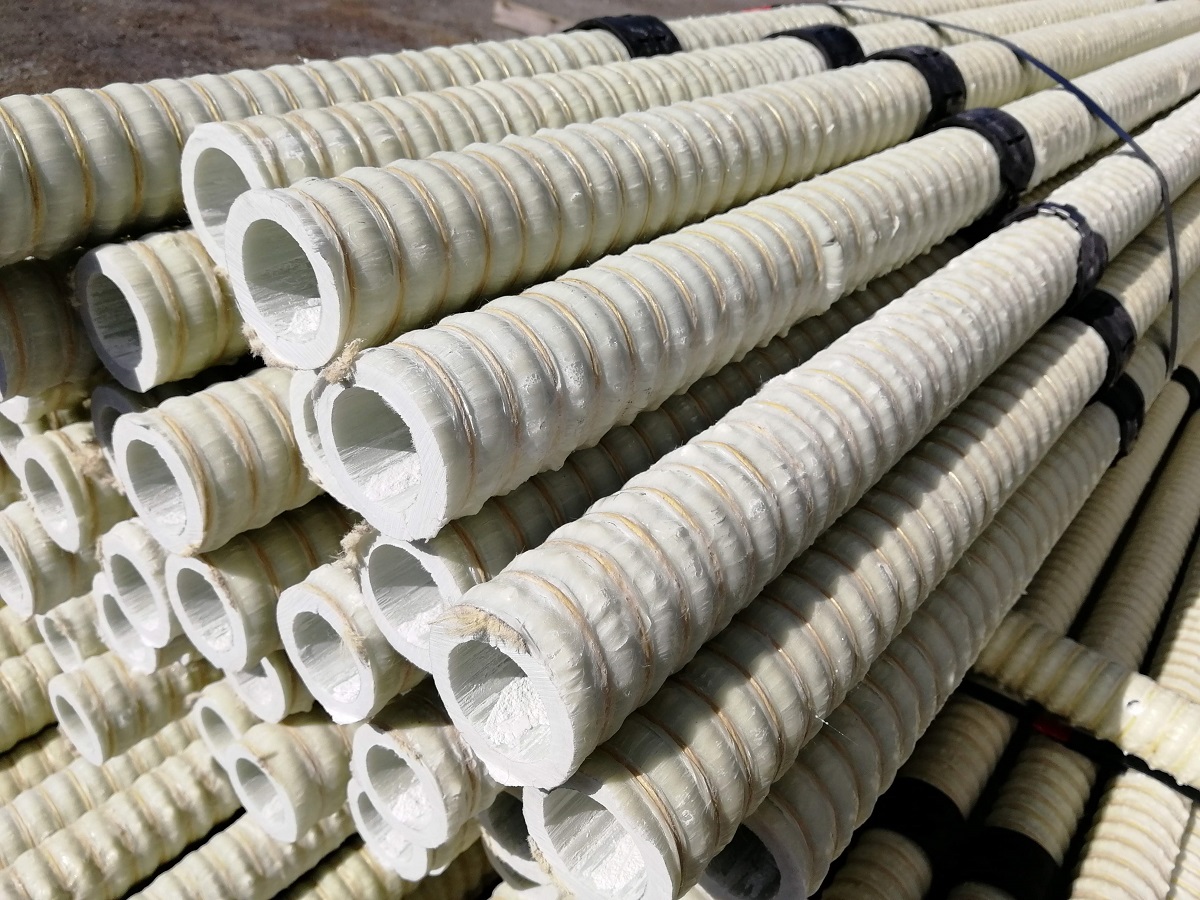

GFRP trouby se používají k vyztužení terénu při tunelovacích pracích všude tam, kde se vyžaduje výrazné zlepšení vlastností terénu. v čelbě tunelu před ražením, takzvaná „konsolidace jádra“.
GFRP trubkové prvky (trouby) jsou vyrobeny z vyztužené matrice z polyesterové pryskyřice spolu se stejnosměrným profilem souvislého závitu ze skleněných vláken (GFRP typ E-Glass). Proces závitování neovlivňuje integritu skleněných vláken, což má za následek výrazné zvýšení třecího efektu (vytažení) a celkové pevnosti v tahu.
Jednotky se vloží do předvrtaného otvoru ve vykopané zemi a injektují. Vlnitý profil zlepšuje pevnost spoje, což ve spojení s vysokou pevností trouby v tahu poskytuje spolehlivou stabilizaci čela a vyztužení pro klienty tunelující.
Trubkové prvky (trouby) mohou také využívat spojky k prodloužení délky potrubí a Manchette injektážní manžetu během injektážních operací.
GFRP trouby a jiné prvky se doporučují pouze pro dočasné použití.
ZA. Pozemní systém P.E.R. Série Ground System (Pressurizing Element for Reinforcement of the Ground) byla navržena tak, aby poskytovala klientům tunelování nákladově efektivní zlepšení terénu v obtížných a nepříznivých podmínkách. Systém je plně přizpůsobitelný a dokáže řešit více úkolů současně. odvodnění, zpevnění a zpevnění půdy. Používá se v sypké, nabobtnalé nebo rozryté půdě a také tam, kde jsou kladeny přísné požadavky na kontrolu podzemních vod. ZA. Ground obsahuje výztužný prvek z polyesterové pryskyřice a skleněných vláken s integrovaným rozšiřujícím se pláštěm. Po vložení do vyvrtaného otvoru se pouzdro pod tlakem naplní injektážní maltou. To zvyšuje třecí efekt (vytažení), vazbu mezi maltou a výztuží a celkovou kontrolu objemu malty. Produkt lze přizpůsobit při použití v aplikacích pro konsolidaci jádra: – HDPE trubka s mikroštěrbinami a netkaná geotextilie umožňující současné stlačení země a odvodnění – Štěrbinová PVC trubka (mančetová trubka), která umožňuje opětovné stlačení země a současně buď permeaci, nebo tlakovou injektáž GFRP trouby a jiné prvky se doporučují pouze pro dočasné použití. Ocelový šroub Maccaferri E-EXBOLT je skalní šroub vyvinutý pro použití v (mimo jiné): – Těžební aplikace, jako je šroubování závěsných stěn a střech – Tunelové aplikace, jako například radiální systematické šroubování – Stabilizace skalního svahu Je vyroben ze svařované kovové trubky, podélně zvlněné (složené na sebe) a zapečetěné na jednom konci. Svorník je roztažen uvnitř předvrtaného vrtu pomocí vysokotlakého vysokotlakého proudu vody z čerpadla. Proces instalace je jednoduchý a velmi podobný jiným skalním šroubům. Díky tomu je E-EXBOLT snadno a snadno použitelný všemi operátory. E-EXBOLT poskytuje následující výhody: – Přilnavost k hornině je výsledkem tření, které se vytváří mezi roztaženým šroubem a horninou – Třecí šrouby mohou být vystaveny plnému zatížení ihned po jejich umístění a jsou okamžitě schopny absorbovat pohyby skal – Ložisková síla působí po celé délce vloženého šroubu Třecí šrouby E-EXBOLT dodávány z oceli třídy S355 MC.””” More about this source textSource text required for additional translation information Send feedback Side panels
