Vystuženie ostenia tunelov

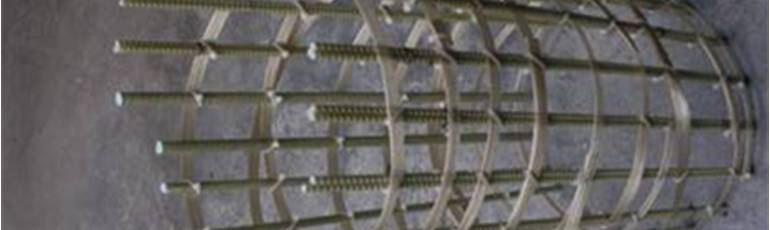

Tyč a strmene GFRP

GFRP BAR a matice sa úspešne používajú na nahradenie tradičnej výstuže v betónových konštrukciách pri dočasných tunelovacích prácach (D-steny, oporné múry, pilóty a podobne), napr. v rámci tunelového prielomu, takzvané „soft-eye“.

Výstužné prvky GFRP BAR CRG sú vyrobené z vystuženej matrice z polyesterovej živice spolu s jednosmerným profilom súvislého závitu zo sklenených vlákien (GFRP typ E-Glass).

GFRP BAR CRG poskytuje nasledujúce výhody:

– Extrémne vysoká pevnosť v ťahu

– Vysoká pevnosť v ohybe

– Vysoká pevnosť v šmyku

– Extrémne vysoký modul pružnosti

– Výrazné zvýšenie trecieho efektu (vyťahovací efekt)

– Rezateľnosť

– Vysoká odolnosť proti korózii

GFRP CRG skrutka

Skrutka zo sklenených vlákien Maccaferri GFRP CRG používaná pri tunelovacích prácach je vybavená oceľovou hlavou na dodatočné predpínanie a používa sa pri kotvení hornín, pribíjaní pôdy a zemných kotvách. Je vyrobený z vystuženej matrice z polyesterovej živice spolu s jednosmerným skleneným vláknom (GFRP typ E-Glass) súvislým profilom závitu. Proces závitovania neovplyvňuje integritu sklenených vlákien, pričom výrazne zvyšuje trecí účinok (vytiahnutie) a celkovú pevnosť v ťahu.

Oceľová hlava je dimenzovaná podľa mechanického výkonu konkrétneho profilu, na ktorý je inštalovaná. Napínací systém je rýchly a účinný a je kalibrovaný tak, aby zabezpečil celistvosť profilu GFR.

Je tiež možné spojiť dva prvky oceľovou manžetou S355.

GFRP BOLT CRG sa odporúča len na dočasné použitie (pozri ACI440.1R).

GFRP Rúry a prvky

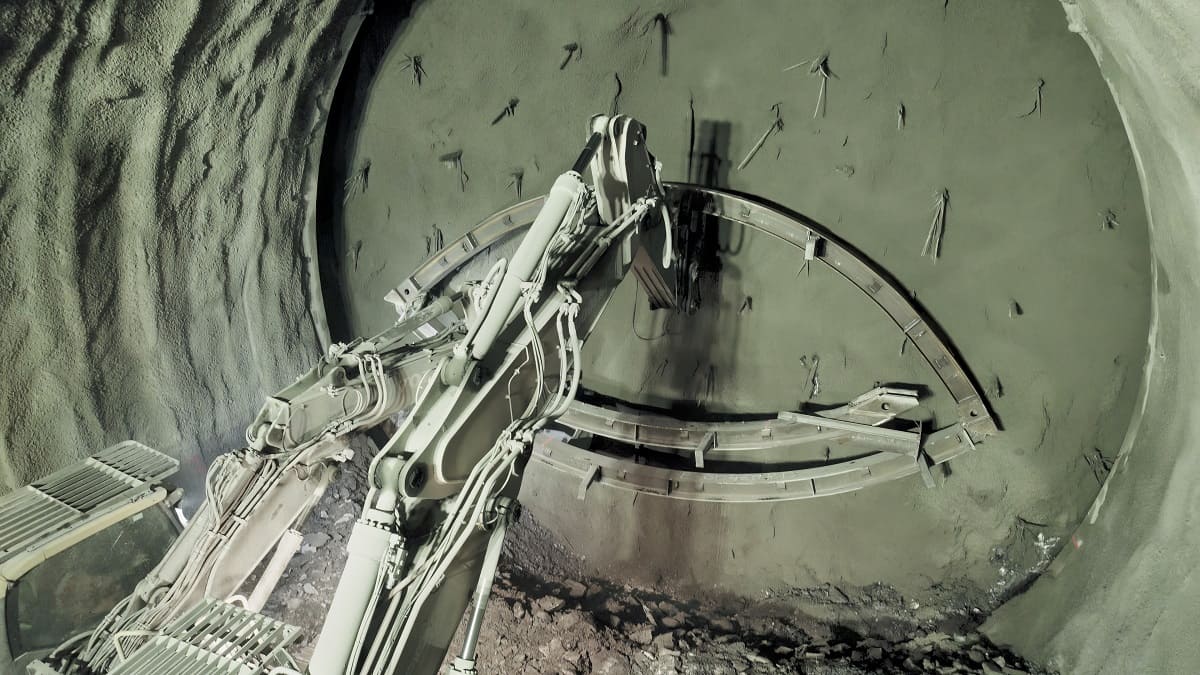

GFRP rúry sa používajú na vystuženie terénu pri tunelovacích prácach všade tam, kde sa vyžaduje výrazné zlepšenie vlastností terénu, napr. v čelbe tunela pred razením, takzvaná „konsolidácia jadra“.

GFRP rúrkové prvky (rúry) sú vyrobené z vystuženej matrice z polyesterovej živice spolu s jednosmerným profilom súvislého závitu zo sklenených vlákien (GFRP typ E-Glass). Proces závitovania neovplyvňuje integritu sklenených vlákien, čo má za následok výrazné zvýšenie trecieho efektu (vytiahnutie) a celkovej pevnosti v ťahu.

Jednotky sa vložia do predvŕtaného otvoru vo vykopanej zemi a injektujú sa. Vlnitý profil zlepšuje pevnosť spoja, čo v spojení s vysokou pevnosťou rúry v ťahu poskytuje spoľahlivú stabilizáciu čela a vystuženie.

Rúrkové prvky (rúry) môžu tiež využívať spojky na predĺženie dĺžky potrubia a Manchette injektážnu manžetu počas injektážnych operácií.

GFRP rúry a iné prvky sa odporúčajú len na dočasné použitie.

 P.E.R. Podzemný systém

P.E.R. Séria Ground System (Pressurizing Element for Reinforcement of the Ground) bola navrhnutá tak, aby poskytovala realizátorom tunelovania nákladovo efektívne zlepšenie terénu v ťažkých a nepriaznivých podmienkach. Systém je plne prispôsobiteľný a dokáže riešiť viacero úloh súčasne, napr. odvodnenie, spevnenie masívu a spevnenie podložia. Používa sa v sypkej, napúčavej alebo rozrušenej pôde a tiež tam, kde sú kladené prísne požiadavky na kontrolu podzemných vôd.

P.E.R. Ground obsahuje výstužný prvok z polyesterovej živice a sklenených vlákien s integrovaným rozširujúcim sa plášťom. Po vložení do vyvŕtaného otvoru sa puzdro pod tlakom naplní injektážnou maltou. To zvyšuje trecí efekt (vytiahnutie), väzbu medzi maltou a výstužou a celkovú kontrolu objemu malty.

Produkt je možné prispôsobiť pri použití v aplikáciách na konsolidáciu jadra:

– HDPE rúrka s mikroštrbinami a netkaná geotextília umožňujúca súčasné stlačenie zeme a odvodnenie

– Štrbinová PVC rúrka (mančetová rúrka), ktorá umožňuje opätovné stlačenie zeme a súčasne buď penetráciu, alebo tlakovú injektáž

GFRP rúry a iné prvky sa odporúčajú len na dočasné použitie.

Oceľová skrutka

Maccaferri E-EXBOLT je skrutka do skaly vyvinutá na použitie v (okrem iného):

– Ťažobné aplikácie, ako je skrutkovanie závesných stien a striech

– Tunelové aplikácie, ako napríklad radiálne radiálne skrutkovanie

– Stabilizácia skalného svahu

Je vyrobený zo zváranej kovovej rúrky, pozdĺžne zvlnenej (zloženej na seba) a zapečatenej na jednom konci. Svorník je roztiahnutý vo vnútri predvŕtaného vrtu pomocou vysokotlakového prúdu vody z čerpadla. Proces inštalácie je jednoduchý a veľmi podobný iným skalným skrutkám. Vďaka tomu je E-EXBOLT ľahko použiteľný všetkými operátormi.

E-EXBOLT poskytuje nasledujúce výhody:

– Priľnavosť k hornine je výsledkom trenia, ktoré sa vytvára medzi roztiahnutou skrutkou a horninou

– Trecie skrutky môžu byť vystavené plnému zaťaženiu ihneď po ich umiestnení a sú okamžite schopné absorbovať pohyby skalného masívu

– Ložisková sila pôsobí po celej dĺžke vloženej skrutky

Trecie skrutky E-EXBOLT dodávané z ocele triedy S355 MC.”
