Basal Reinforcement
2020
ŽILINA - ŽILINA - Slovensko
NÁRODNÁ DIAĽNIČNÁ SPOLOČNOSŤ, a.s.
DOPRASTAV, a.s.
DOPRAVOPROJEKT, a.s.
D1 HRIČOVSKÉ PODHRADIE – LIETAVSKÁ LÚČKA, SO 100-00
Problem
Úsek diaľnice D1 Hričovské Podhradie – Lietavská Lúčka má dĺžku 11,3 km a spolu s nadväzujúcou stavbou D1 Lietavská Lúčka – Višňové – Dubná Skala bude tvoriť južný obchvat mesta Žilina. V predmetnom úseku diaľnice sa navrhlo niekoľko typov úprav podložia násypov, ktorých cieľom je zabezpečiť dostatočnú únosnosť na vybudovanie násypov a vytvoriť podmienky na urýchlenú konsolidáciu podložia. Násypové teleso s maximálnou výškou 8,5 m je zrealizované na diaľnici D1 Hričovské Podhradie – Lietavská Lúčka v km 32,550 – 33,400 na neúnosnom podloží tvorenom nasýtenými fluviálnymi ílmi. Zemina v podloží násypu mala extrémne nízke hodnoty deformačných a šmykových vlastností. Vzhľadom na výšku násypového telesa a mocnosť nasýtených ílovitých a piesčitých vrstiev (4,0 – 6,0 m) bolo potrebné zrealizovať vertikálne konsolidačné drény a na udržanie celkovej stability budovaného násypového telesa bola navrhnutá skladba výstužnej geodosky.
Solution

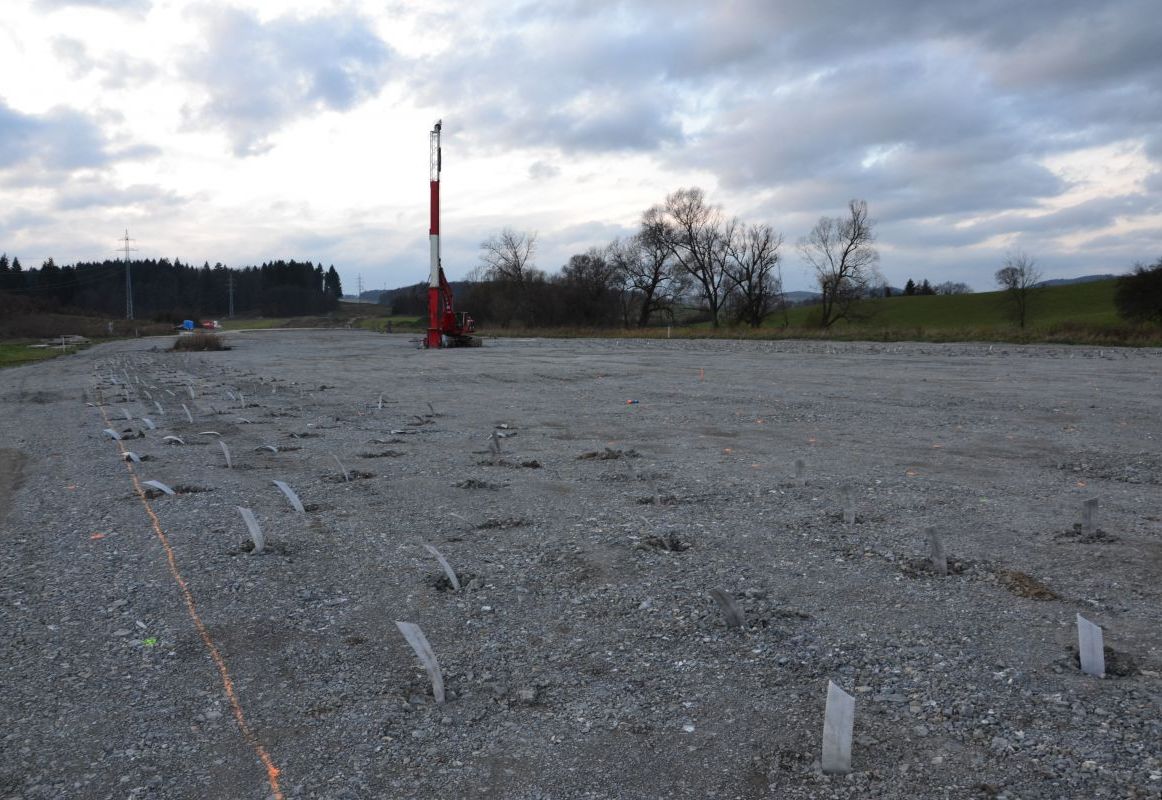

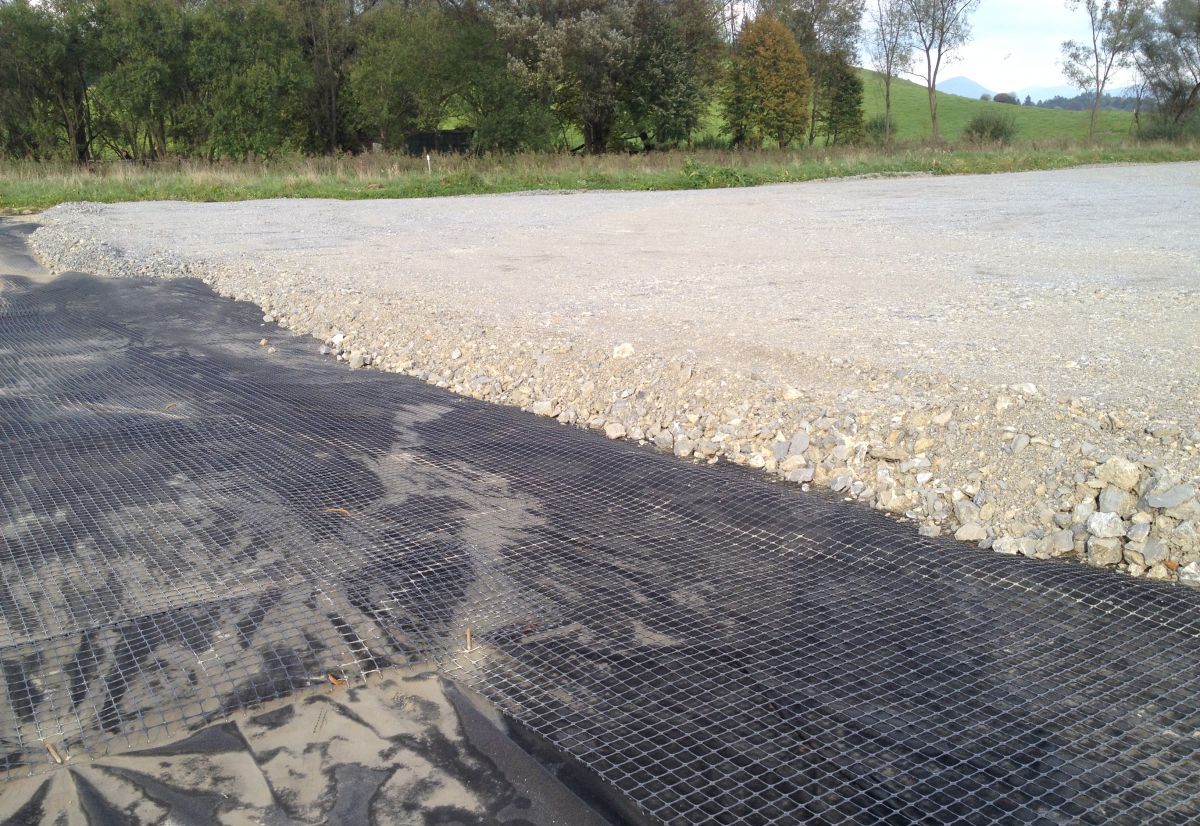

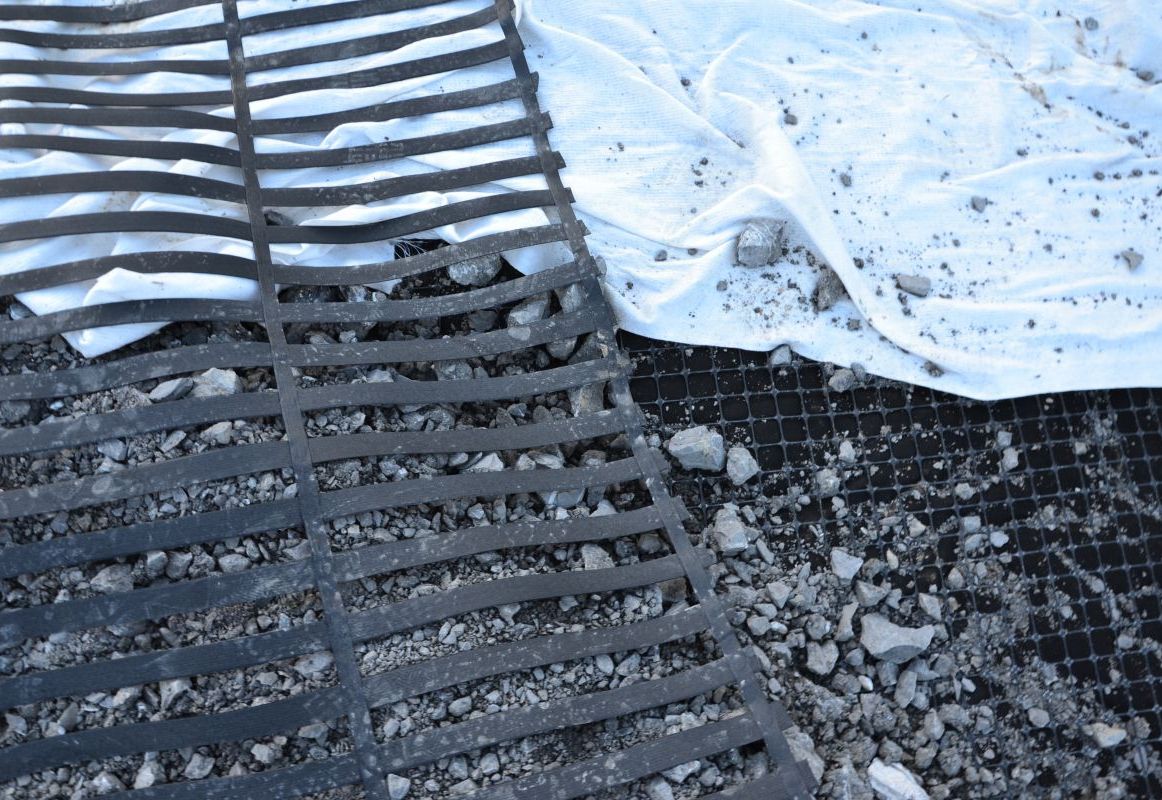

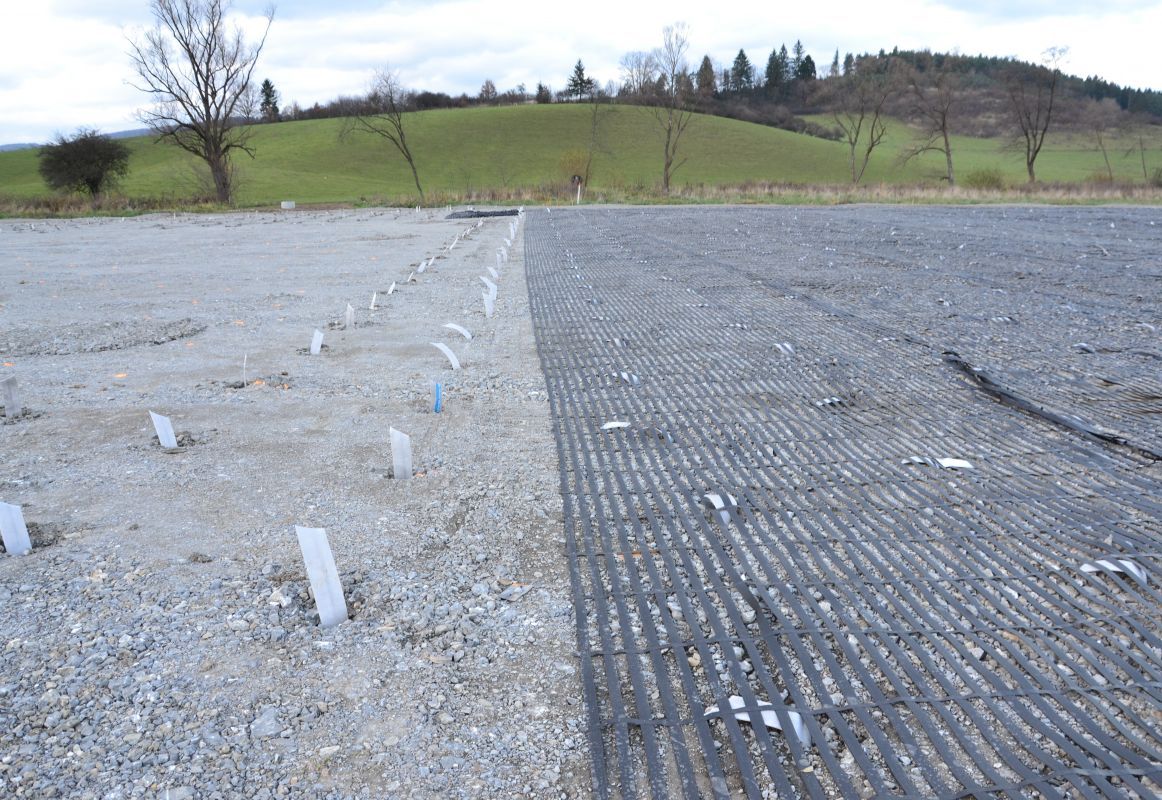

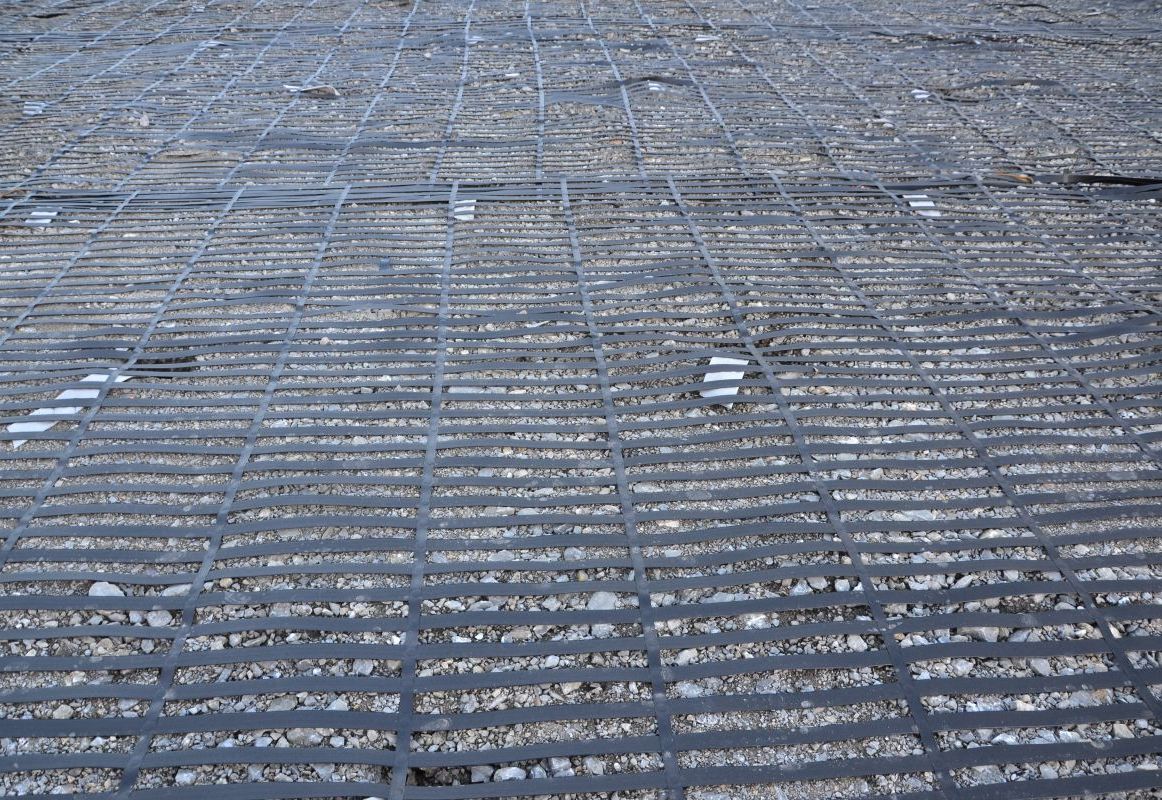

Zvýšenie únosnosti podložia sa realizovalo pomocou geosyntetickej vrstvy v kombinácii s kvalitným štrkovým materiálom. Použité geosyntetické materiály zabezpečili separáciu (netkaná geotextília MacTex BN 40.1) nevhodných materiálov podložia a kvalitného materiálu podkladovej vrstvy a vystuženie (dvojosová tuhá geomreža MacGrid EG 30S) tejto vrstvy na účely redukcie hrúbky použitého kvalitného materiálu. Použitím geomreže bolo možné ušetriť skoro 69 % hrúbky podkladovej vrstvy. Uvedená konštrukcia bola pracovnou úrovňou na realizáciu zvislých konsolidačných drénov, ktorých raster sa zrealizoval v trojuholníkovej sieti 1,7 × 1,7 m, s hĺbkou konsolidačných drénov 6,0 m, navrhnutou z inžinierskogeologického prieskumu. Na zabezpečenie celkovej stability sa použili výstužné geomreže ParaGrid 200/05 s dlhodobou ťahovou pevnosťou (126,5 kN/m). Geosyntetická výstuž sa uložila po zrealizovaní zvislých konsolidačných drénov a presypala sa 0,25 m hrubou vrstvou štrkového materiálu s frakciou 0 – 63 mm. Na takto upravené podložie sa zriadilo násypové teleso.
