En este artículo te compartimos cómo un dren francés construido con gaviones y geotextiles resolvió el problema de escurrimientos pluviales en una urbanización de El Salvador.

¿Qué es un dren francés?

El dren francés es una solución de ingeniería civil empleada para evacuar aguas subterráneas o pluviales. Consiste en una zanja rellena con grava o piedra, en cuyo interior se coloca un tubo perforado o, en su defecto, materiales drenantes como geotextiles.

La finalidad de estos sistemas de drenaje es facilitar el flujo del agua y evitar, así, su acumulación. Su funcionamiento redirige el agua que se infiltra en el suelo hacia un punto de desagüe. De esta manera, protege estructuras como muros, caminos o edificaciones contra daños por humedad o inundaciones.

Diferencias del dren francés con otros tipos de drenes

A diferencia de otros sistemas de drenaje para construcciones, como los drenes superficiales (cunetas o canales abiertos), el dren francés actúa de manera subterránea. Esto permite, además, mantener la estética del entorno.

También se distingue de los sistemas de drenaje cerrados tradicionales, como las tuberías de concreto, porque utiliza materiales permeables que permiten filtrar el agua directamente desde el suelo. En tales casos, al incluir geotextiles, un dren francés evita el paso de partículas finas al sistema. Esto prolonga la vida útil de la estructura.

Dren francés en Residencial Los Sueños, El Salvador

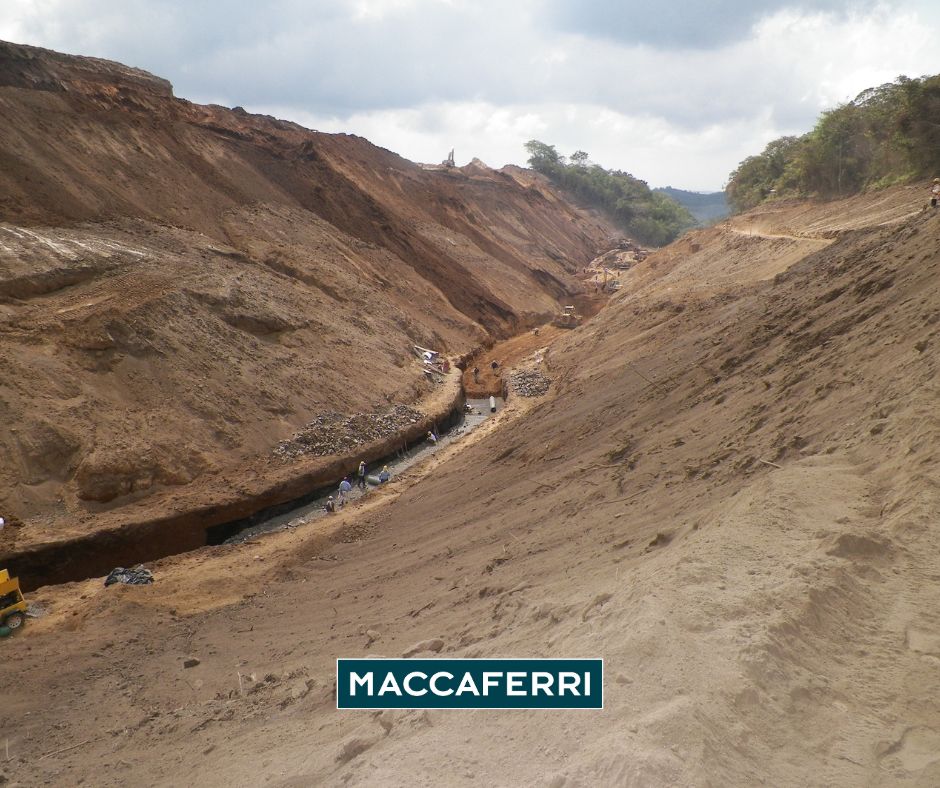

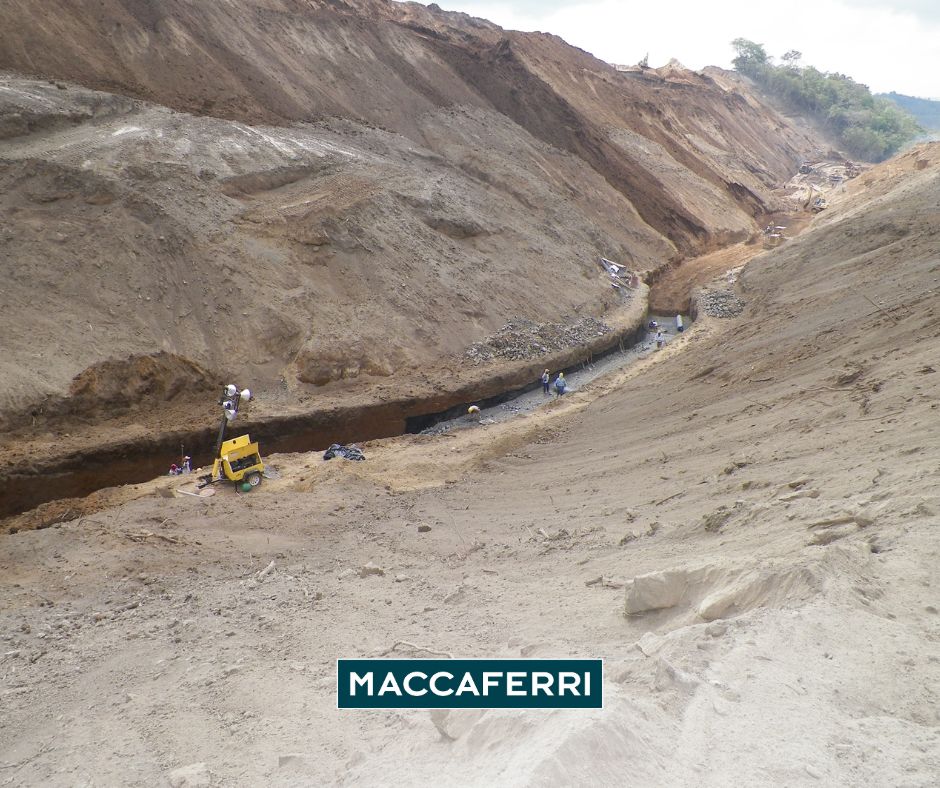

En el desarrollo de la urbanización Residencial Los Sueños, ubicado en Nuevo Cuscatlán, El Salvador, se identificó una problemática derivada del aumento en el volumen de aguas pluviales. Dicho incremento derivó de la construcción de viviendas e infraestructura en la zona.

Aunque el terreno drenaba naturalmente, el crecimiento del complejo residencial aumentó el caudal de escurrimientos superficiales. Con ello, surgió un riesgo potencial de inundaciones en zonas colindantes.

Geotextil, malla doble torsión y gaviones: las claves para una gestión eficiente del agua

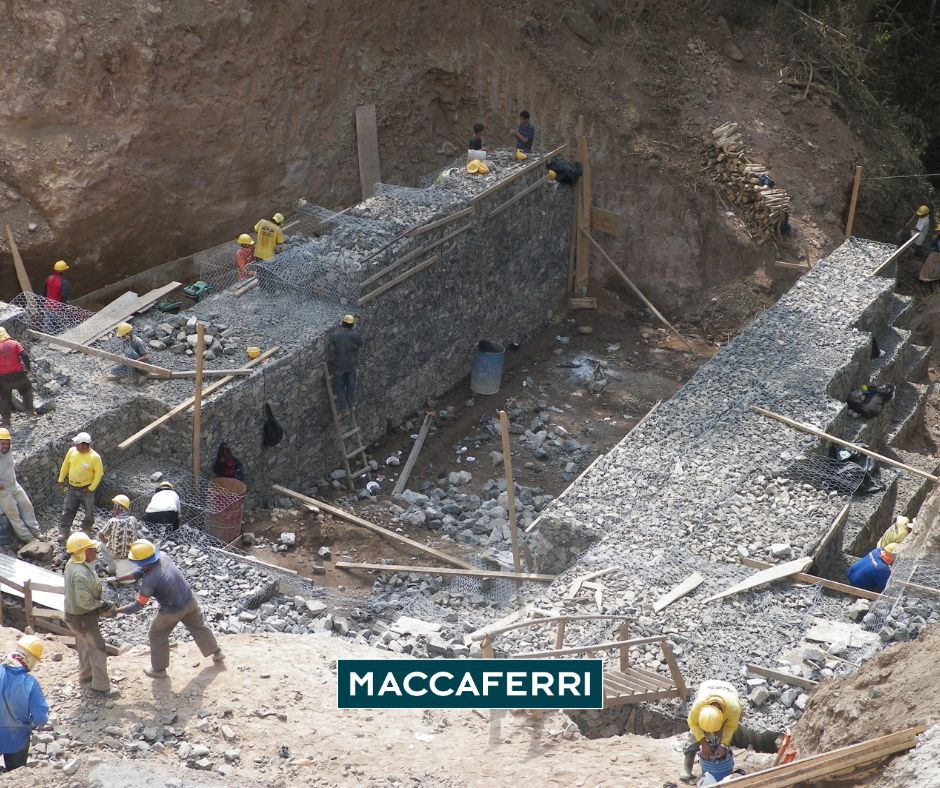

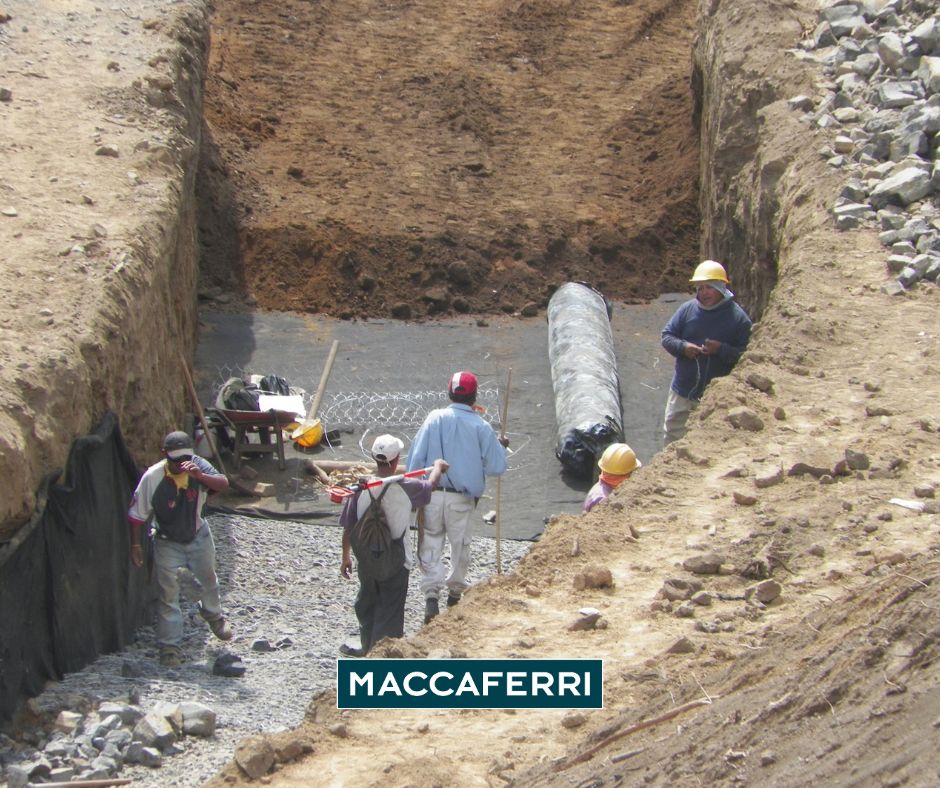

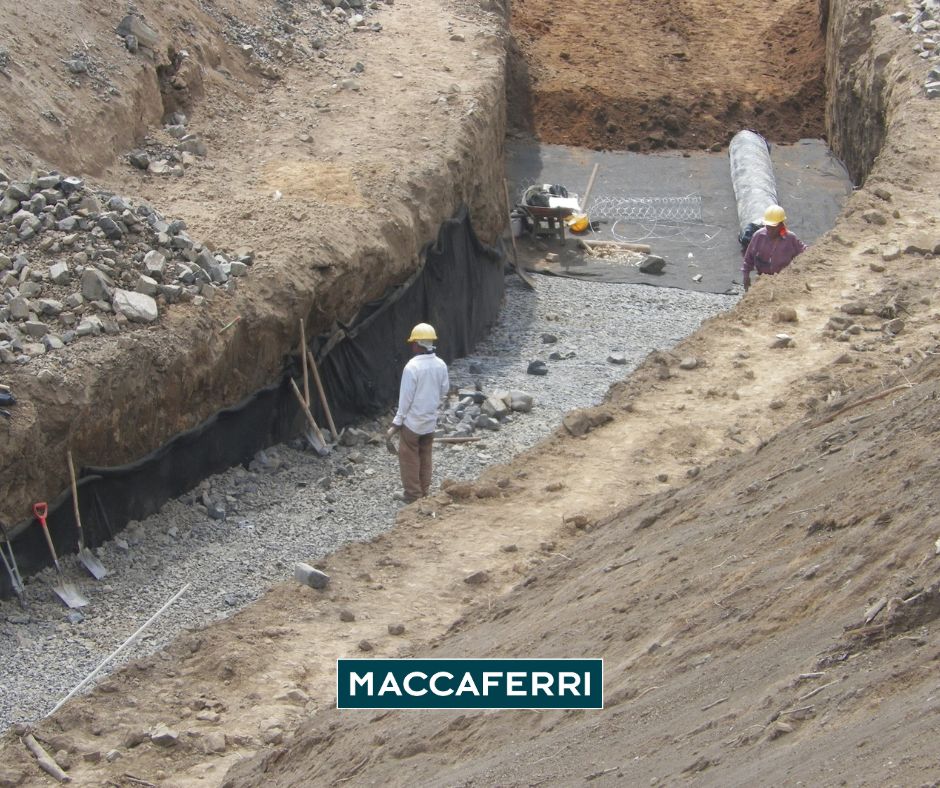

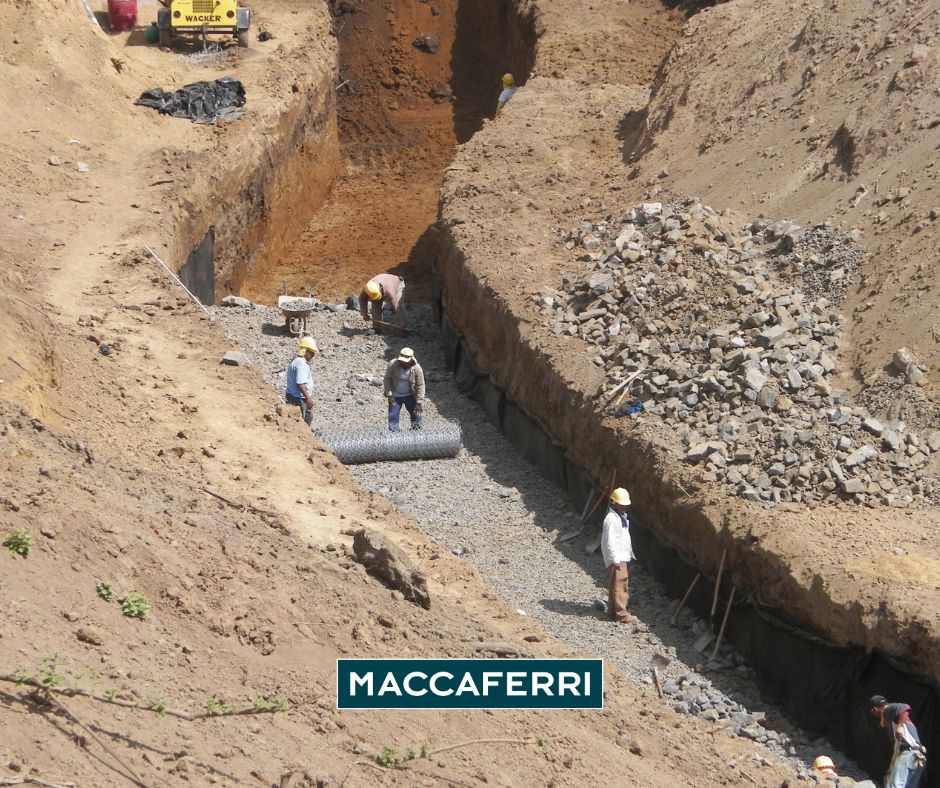

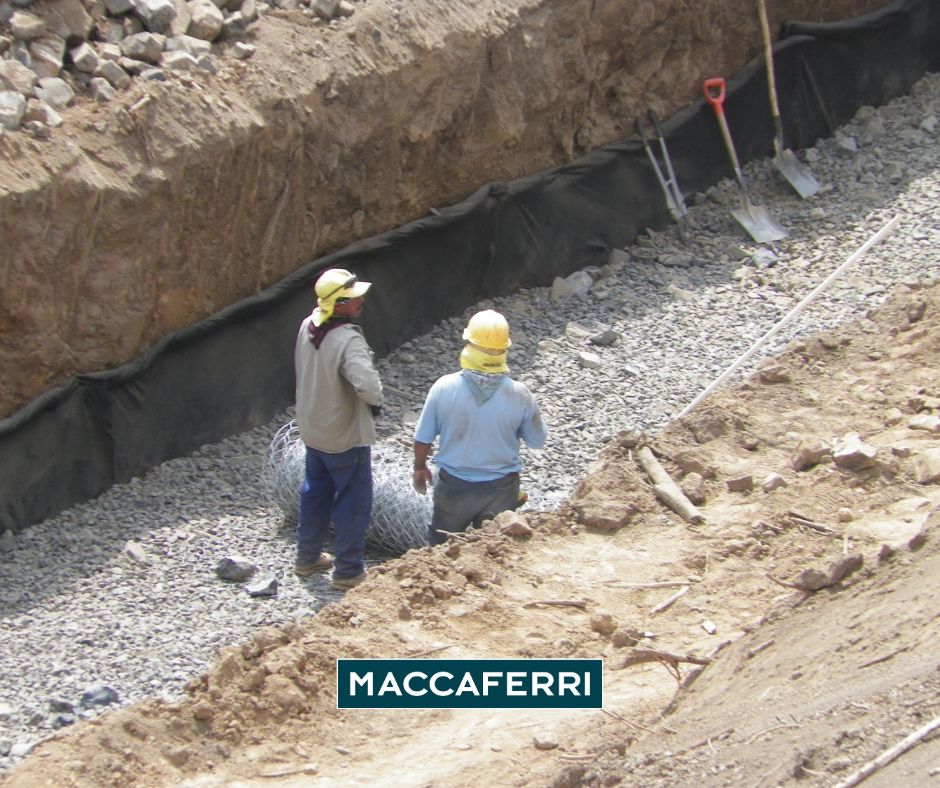

Así que, para garantizar el correcto manejo del caudal pluvial, se implementó un sistema de dren francés compuesto por piedra, geotextil y una capa de malla doble torsión. Esta última fue utilizada para mantener en su sitio el material pétreo y evitar, así, su desplazamiento con el paso del agua.

La malla utilizada fue de calibre 2.4 mm con recubrimiento de zinc, lo que asegura resistencia a la corrosión y una larga vida útil. Al final del canal se construyó una escalera disipadora con gaviones. Esta fue construida para disminuir la velocidad del flujo antes de que sea desechado. La solución redujo el impacto erosivo en el terreno.

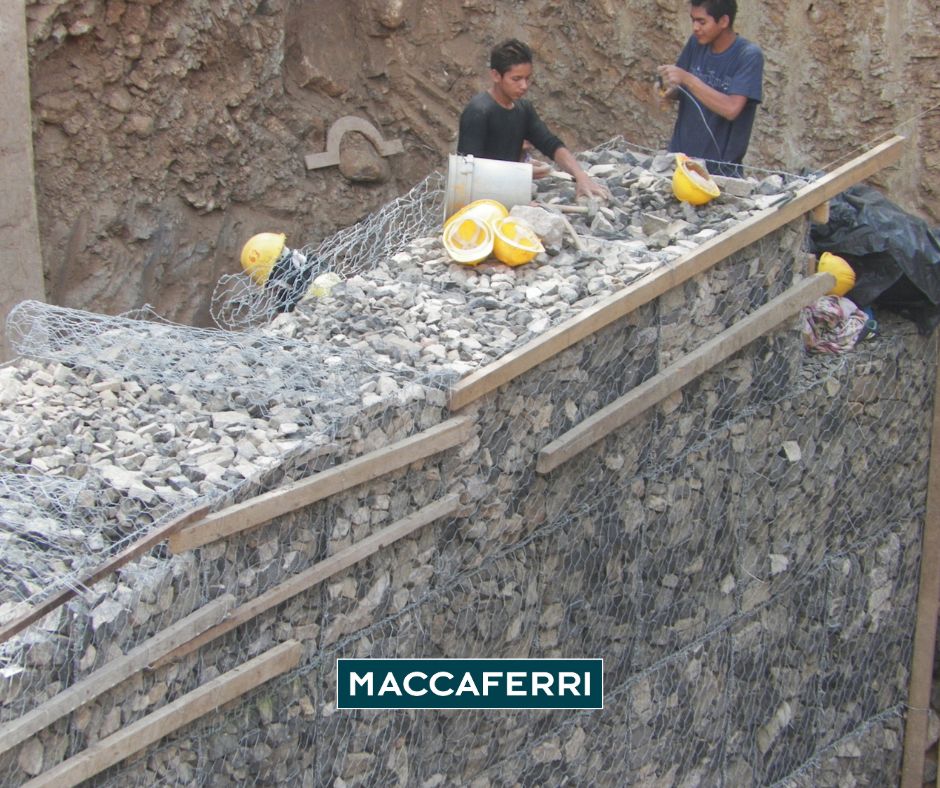

La malla doble torsión de los gaviones usados para la escalera disipadora también fue de 2.4 mm de espesor y proveída con recubrimiento Zinc + PVC. Dicha combinación refuerza su durabilidad ante condiciones climáticas adversas. En total, se utilizaron 2 924 m³ de gaviones para esta construcción.

Beneficios de esta solución de drenaje

Este sistema integral de drenaje no solo canaliza correctamente las aguas pluviales, sino que también contribuye a estabilizar el terreno gracias a la función estructural de los gaviones.

Gracias a su cualidad permeable y su integración con geotextiles, este dren francés en El Salvador favorece la infiltración controlada del agua en el subsuelo, evita saturaciones y alivia la presión sobre otras infraestructuras hidráulicas.

Además, al tratarse de soluciones modulares sostenibles, tanto los gaviones como la malla doble torsión permiten una instalación flexible y adaptable al terreno, sin requerir maquinaria pesada ni procesos invasivos para el entorno.
