Escaleras Disipadoras, Presas y Estructuras Transversales
2017
SANTA ANA - BUENOS AIRES - Argentina
Salto Grande – CTM (Comisión Técnica Mixta)
G Y C CONSTRUCCIONES S.A.
Maccaferri e CTM
PRESA SANTA ANA
Problem

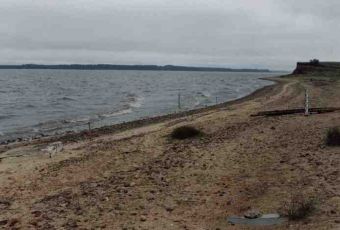

A parte de Santa Ana fica localizada a 80 km da barragem de Salto Grande. Essa é uma barragem construída com o propósito de gerar eletricidade. A mesma conta com um reservatório de 5500 m³, uma altura média de 25m, uma potência instalada de 1890 MW e uma área inundada de 780 Km². Os locais das margens com desenvolvimento perpendicular à direção predominante dos ventos, estavam submetidos aos processos de erosão produzidos pelas ondas. No caso do litoral de Santa Ana, em um alcance de 9 km, havia ondas com alturas de aproximadamente 1,80 m.
Solution

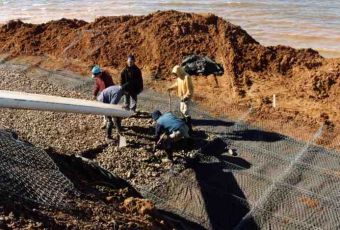

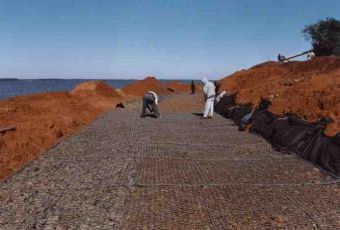

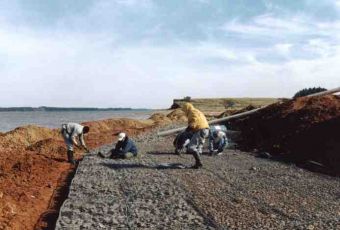

O projeto realizado pela Comissão Técnica Mista de Salto Grande em conjunto com a Maccaferri, constituiu-se em um muro de contenção com a extensão de 300 m, e 2,70 m de altura tendo 2 m de base, com uma proteção à frente em colchões Reno® de 3 m de largura. O muro é apoiado sobre os colchões Reno® com o total de 5 m de comprimento, o muro sofreu escalonamentos.
