Mass Gravity Retaining Walls
2023
TURRUBARES - ALAJUELA - Costa Rica
Beta Ingeniería
Servicios de Ingeniería Maccaferri
EDIFICADORA BETA
ESTACIÓN DE PESAJE RUTA 27
ESTACIÓN DE PESAJE RUTA 27_1.jpg
ESTACIÓN DE PESAJE RUTA 27_2.jpg
ESTACIÓN DE PESAJE RUTA 27_3.jpg
ESTACIÓN DE PESAJE RUTA 27_4.jpg
ESTACIÓN DE PESAJE RUTA 27_5.jpg
ESTACIÓN DE PESAJE RUTA 27_6.jpg
ESTACIÓN DE PESAJE RUTA 27_7.jpg
ESTACIÓN DE PESAJE RUTA 27_dwg.png
Challenge

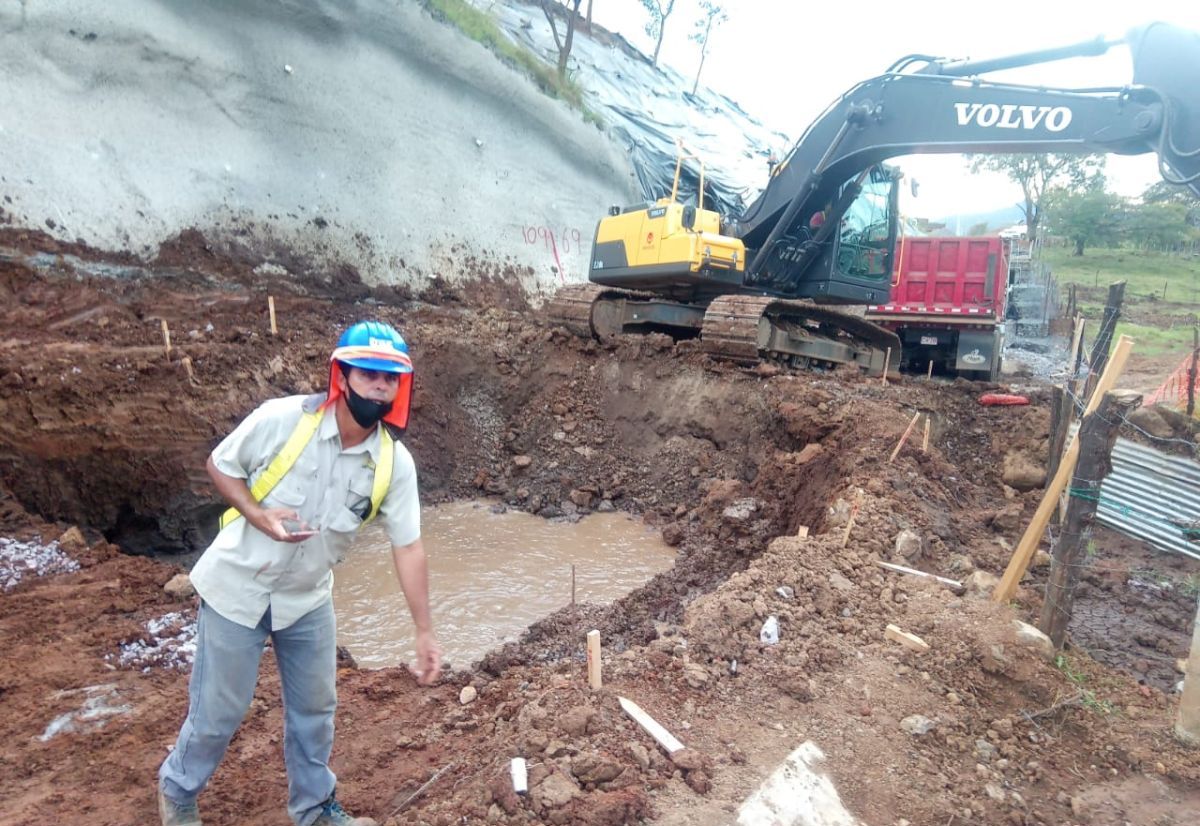

Debido a la construcción de la nueva estación de pesaje en la ruta 27, era necesario generar los accesos de entrada y salida en cada una de las direcciones de las casetas de medición. Se generaban muros muy altos de más de 10 m, por lo que se adaptaba mejor una estructura de suelo reforzado.
Solution

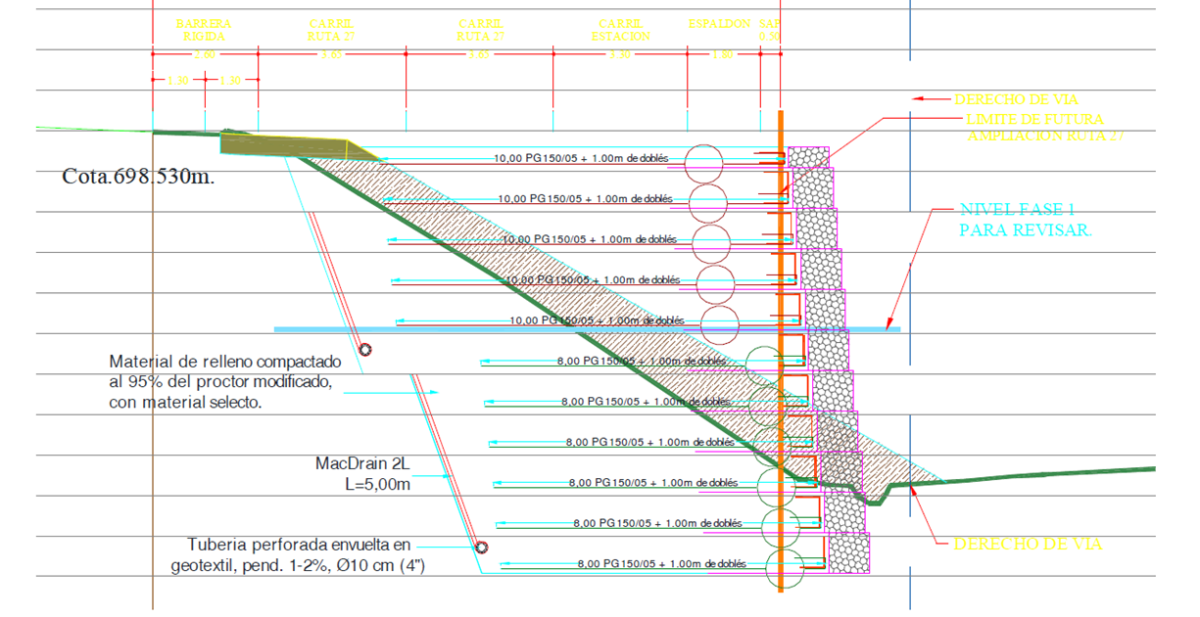

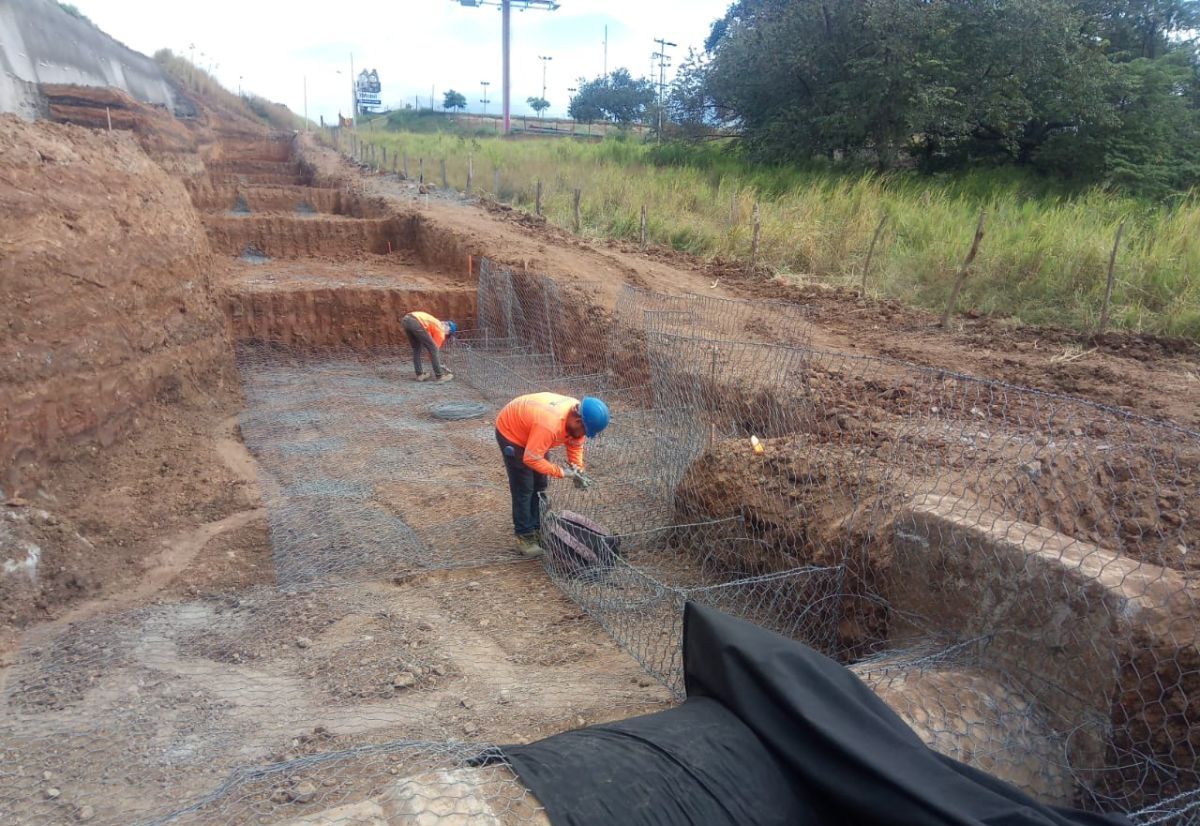

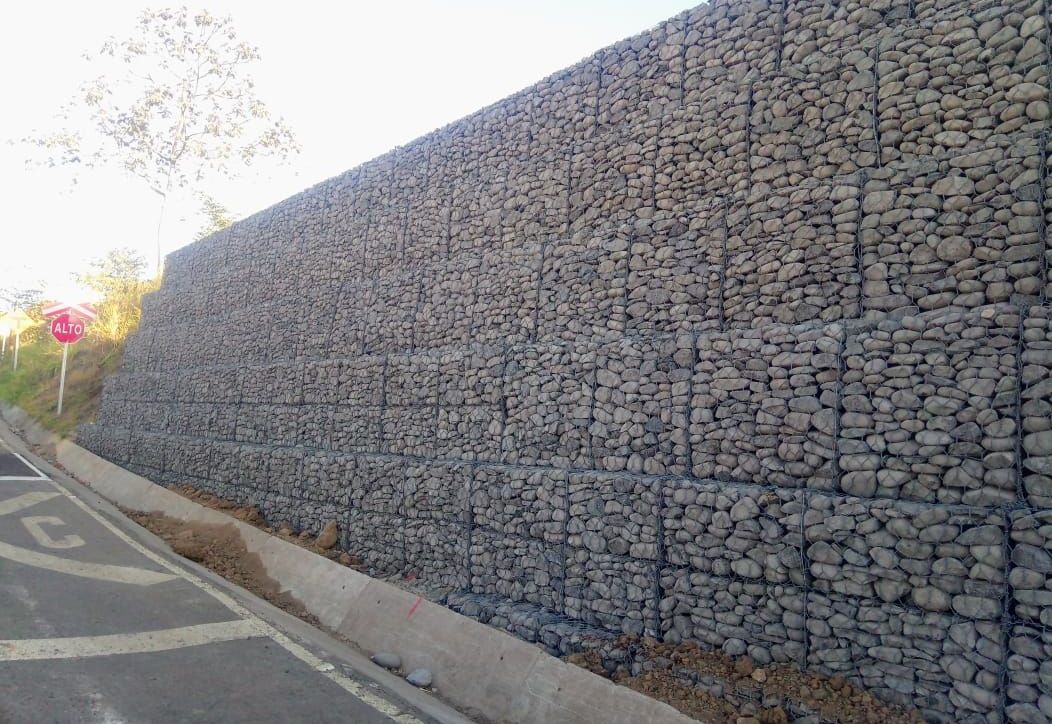

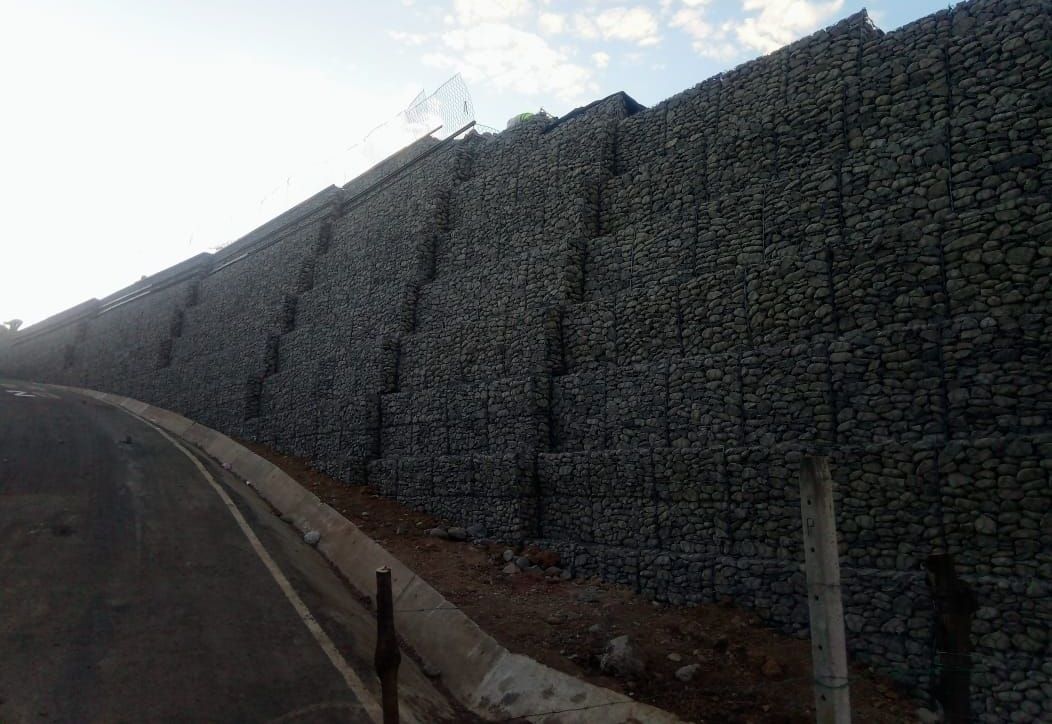

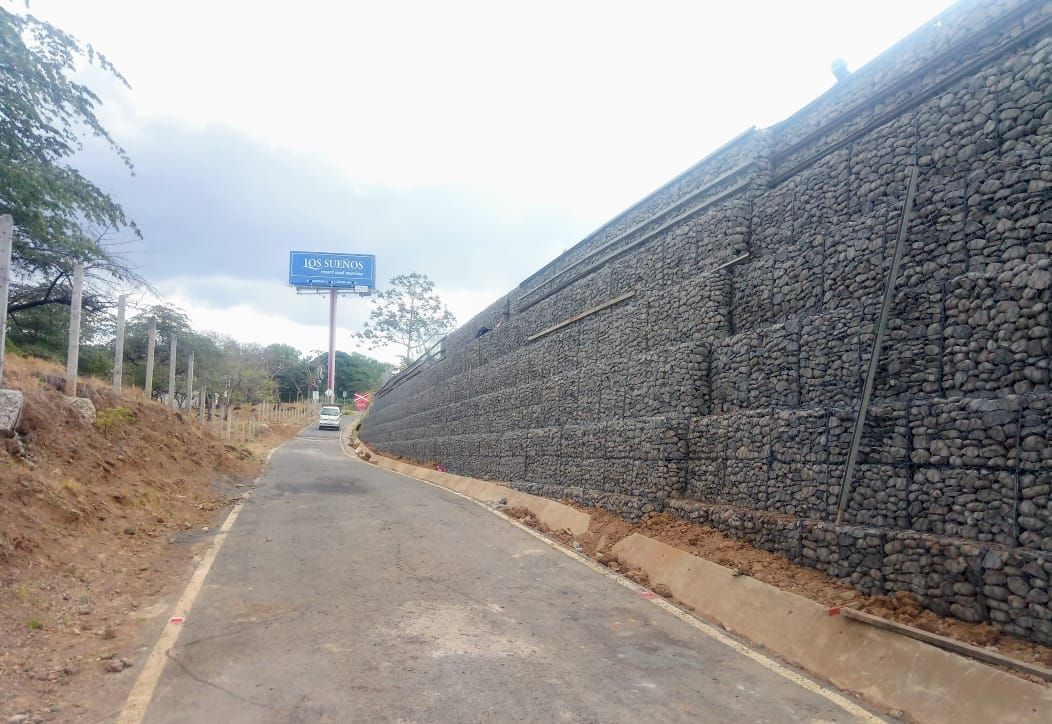

Fueron diseñados muros de suelo reforzado tipo Terramesh System, llamados muro Sur y muro Norte.

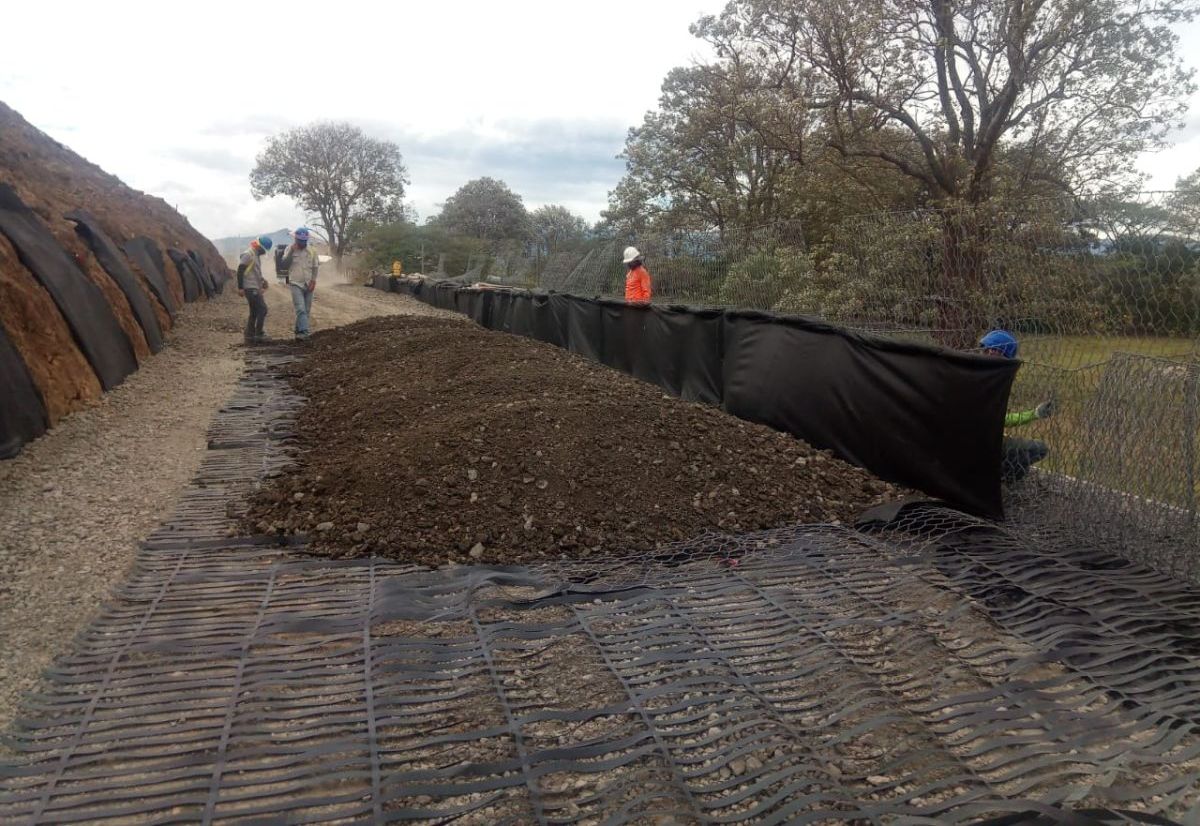

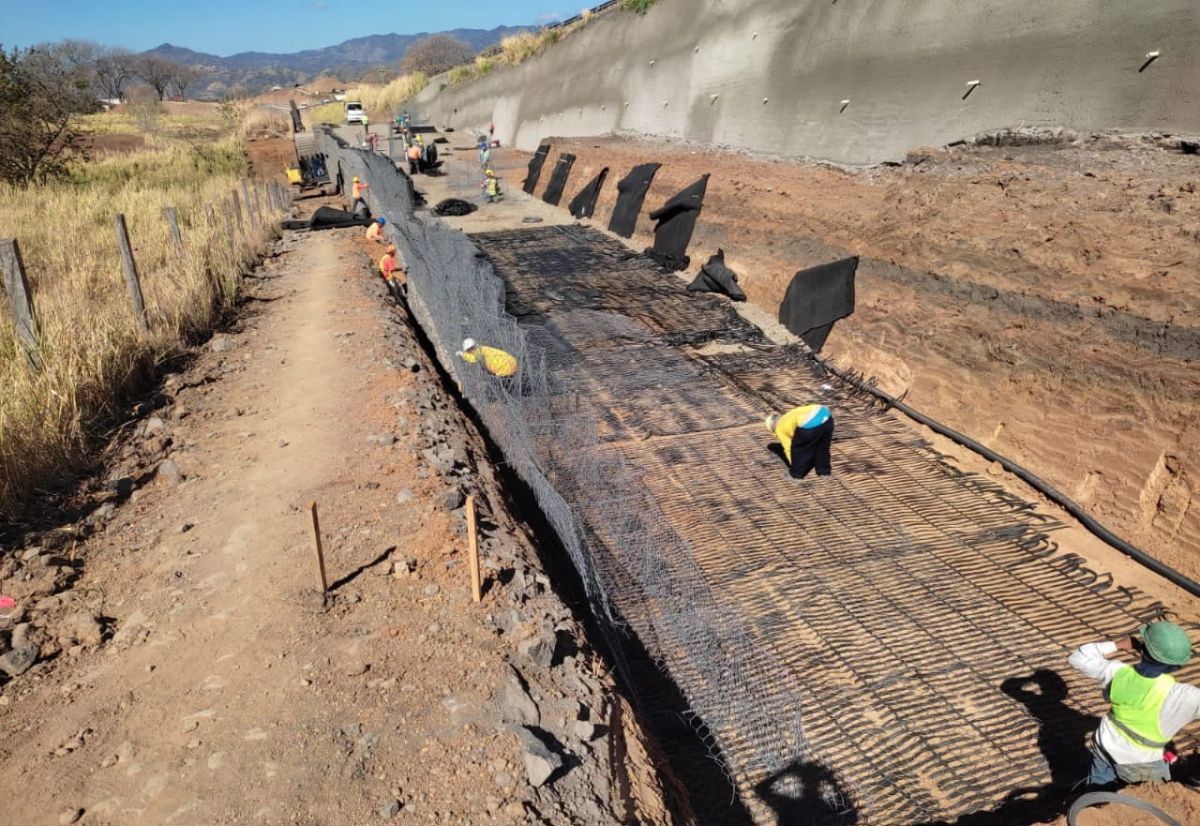

Se colocaron refuerzos secundarios para estabilizar la estructura mediante geogrillas Paragrid de 100 y 150 KN/m. Por supuesto que se incluyeron elementos que complementan el muro, como el geocompuesto de drenaje Macdrain 2L y geotextil no tejido Mactex H30.2.
