天津市蓟运河试验段工程
Type of project
渠化工程
Year
2022
Location
北塘镇 - 天津市 - 中国
Client
天津市水利局
Challenge

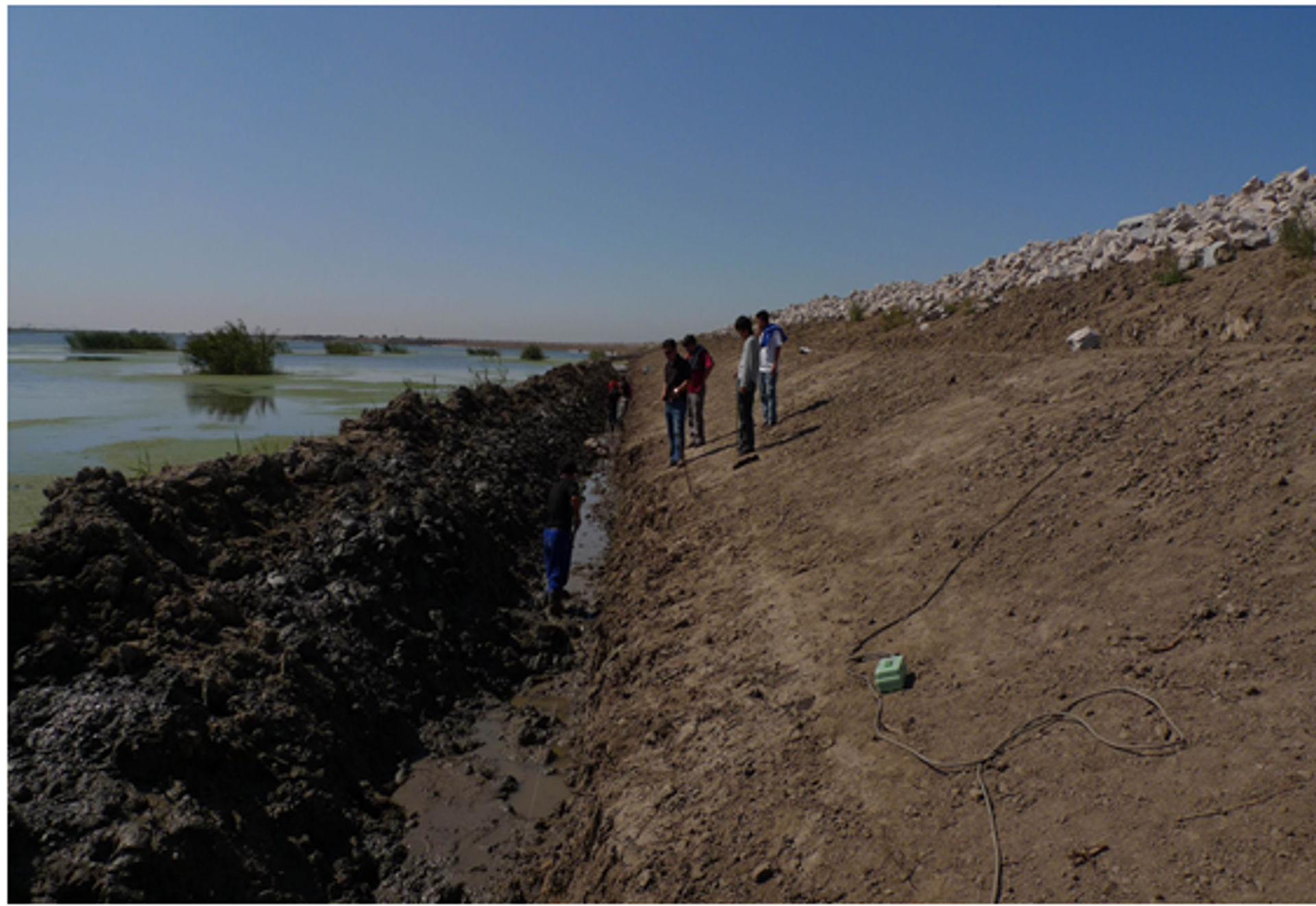

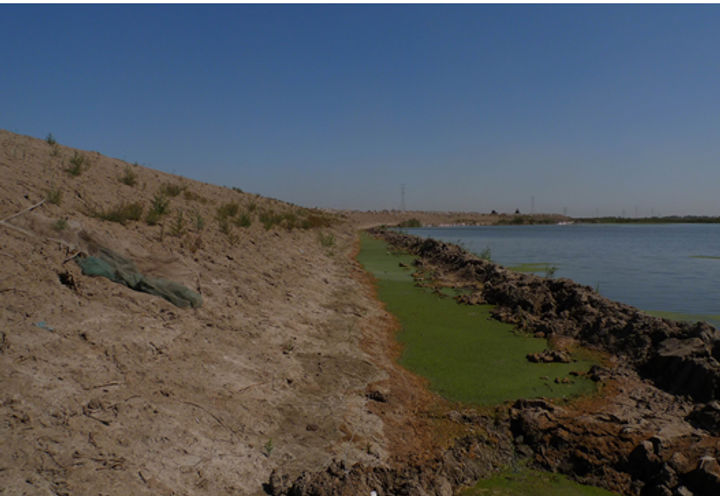

蓟运河试验段工程为蓟运河中新生态城段治理工程的一部分。 蓟运河是海河流域北系的主要河流之一， 蓟运河干流起自蓟县九王庄， 流经河北、天津两省市的六个区县， 至塘沽区北塘镇汇入永定新河， 并经永定新河入海， 全长144 . 54公里。 蓟运河承担着承泄上游洪水和两岸排沥的双重功能。历史上由于上游洪水得不到控制， 洪涝灾害频发。建国后， 蓟运河上游相继建成海子、邱庄、于桥3座大型水库和4座中型水库，70年代初的根治海河工程对蓟运河江洼口以下段进行了治理， 有效地控制了上游ft区的大部分洪水， 流域内洪涝灾害有所减少。但经过多年运用， 加之当时的设计标准偏低， 以及1976年唐ft 地震的强烈破坏， 堤防普遍下沉， 河道断面缩小， 河底雍高， 下游河道过流能力普遍较低， 严重威胁到两岸人民群众的生命财产安全和当地的经济发展。 此次治理的蓟运河中新生态城段地处规划建设中的中新生态城边， 位于汉沽城区南环桥附近至蓟运河防潮闸之间， 堤防总长度24 . 88公里， 该段河道设计流量1300立方米／秒， 堤防设计防洪标准为20年一遇， 但由于堤防下沉， 河道淤积， 现状河道过流能力仅为80～460立方米／ 秒， 严重威胁中新生态城的防洪安全。 因此， 对河道进行治理， 提高河道过流能力的任务迫在眉睫。
Solution

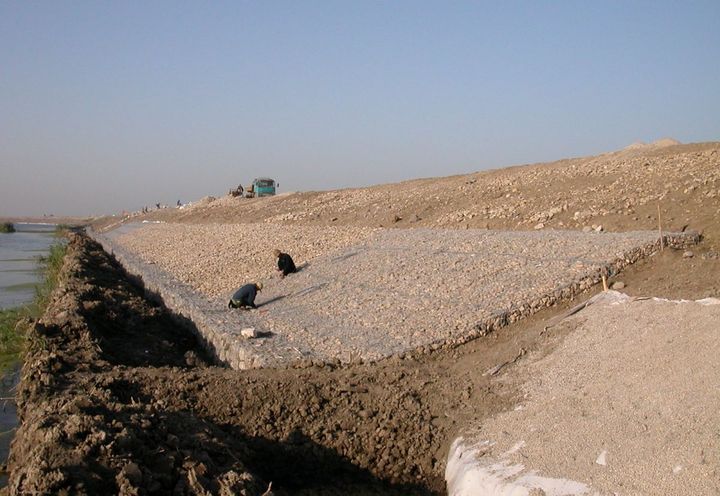

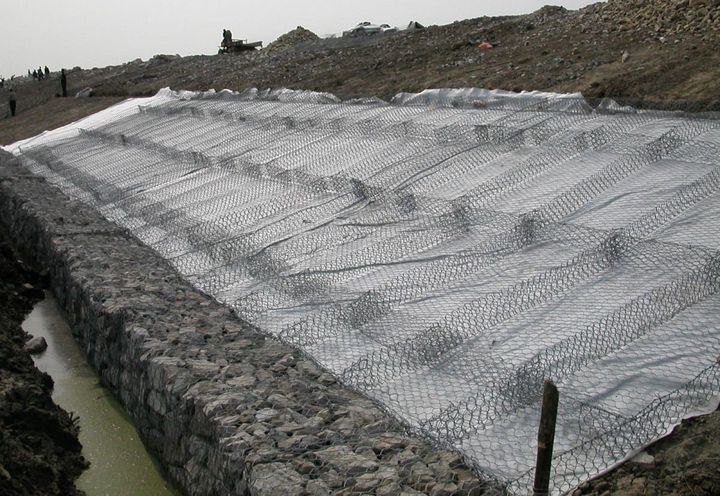

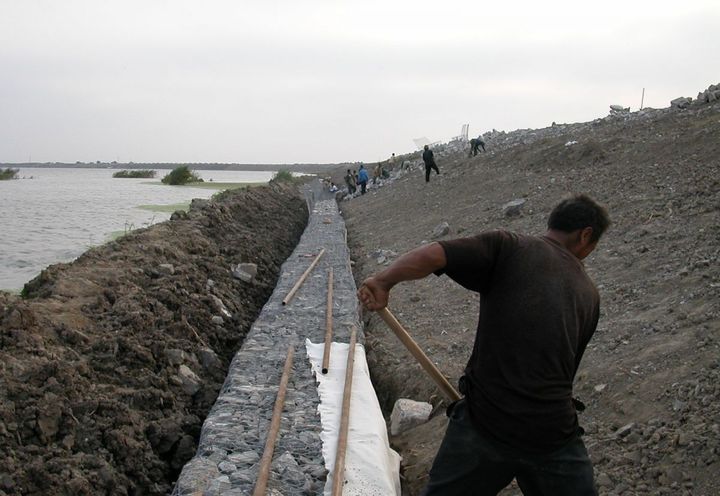

马克菲尔根据工程实际提出了23 cm厚镀高尔凡覆塑雷诺护垫护坡+格宾压脚的治理方案。作为蓟运河治理试验段工程中的一部分， 与植生袋、舒布洛克及浆砌石等其他结构同时进行比较研究。实践证明， 雷诺护垫护坡+格宾压脚方案在蓟运河治理工程中体现出卓越的优势。 工程总结： 1、节省造价： 由于该处河道淤泥层较深， 无法清理到原状土， 采用格宾+雷诺护垫柔性防护方案， 能很好的适应地基不均匀沉降， 省去了浆砌石的基础处理工作， 不仅方便了施工， 而且降低了造价。 2、良好的生态效应： 格宾及雷诺护垫属于透水性结构， 有利于河道与岸坡水体的自由交换， 增强了水体的自我净化能力， 提高了水质， 为植被的生长提供有利的环境。 3、抗冻胀及冰推： 我国广大的东北、华北、西北及内蒙古地区深受季节性冻土冻胀危害。渠道岸坡季节性冻土的大幅度不均匀隆胀， 使得浆砌石、预制混凝土块等刚性衬砌形式不能适应岸坡的变形， 导致衬砌破坏。而格宾+雷诺护垫结构型式作为一种整体性能很好的柔性结构， 能很好的适应岸坡土体的不均匀冻胀变形以及冰推作用， 体现了其对工程场地的优越的适应性。 4、较高的抗冲刷性能： 格宾及雷诺护垫结构单元通过人工绞合连接在一起形成一个整体， 相较植生袋等其他结构型式具有更优的抗冲刷性能。
