桂林市市区26座山落石灾害防护工程

项目类型
拦石网
年份
2022
地点
桂林市 - 广西省 - 中国
客户
广西桂林地质环境监测总站

挑战

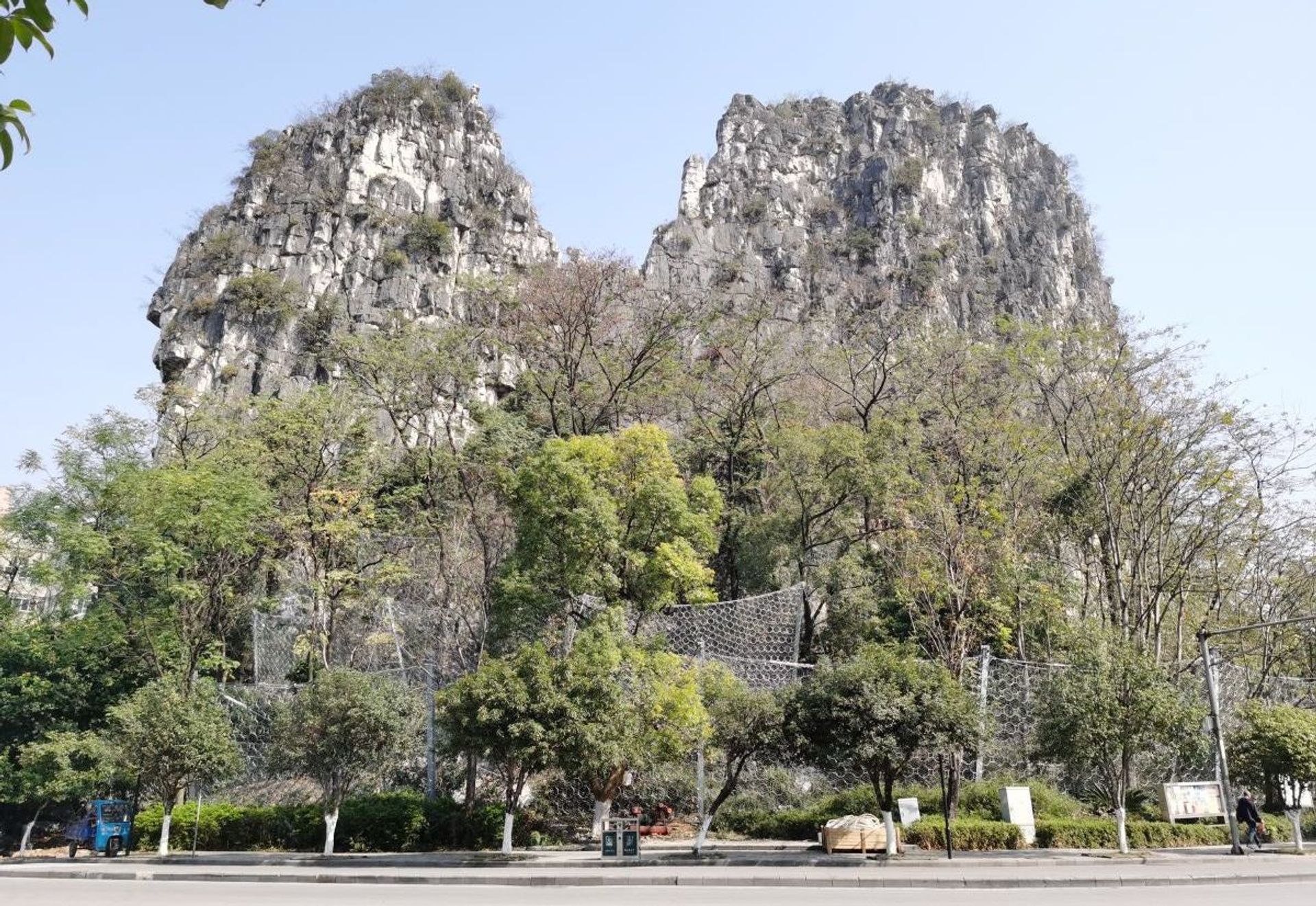

1、桂林市的地貌为典型的喀斯特地貌,市内溶蚀孤峰林立。特殊的地貌既孕育出了甲天下的山水,也容易发生崩塌落石等灾害。桂林市内大大小小上百座山基本上都存在危石隐患。据不完全统计,桂林市区内近些年来发生岩石崩塌100多起,造问成经济损失超过1000万元。 2、桂林市于2009年大面积开展危岩治理工程,开始使用国内厂家生产的被动网,主要型号是RXI型( 原TB/T3089-2004);国内生产的被动网主要是以国外产品简化的直接复刻,无整体防护能级的认证。且RXI型产品的使用年限是无保证的,比如,拦截完落石后被动网基本无法继续使用,在桂林这种潮湿环境容易生锈,钢柱与基座的连接点采用点焊方式存在结构薄弱点等等; 3、项目设计过程中,存在大量陡壁危岩落石的工况,潜在的落石冲击动能远远超过2000kJ,部分工点接近5000kJ级别。经而国内尚未有超过2000kJ的成熟被动网产品的技术规范,也无相关成熟产品,无法解决项目实际问题。马克菲尔拥有最高达8500kJ的成熟产品。同时考虑到该项目中,需在陡壁安装被动网的工点,其坡脚多为民房、学校和景区出入口,一旦出现事故后果不堪设想,故在此次设计中引入了达5000kJ的高能级被动网。

解决方案

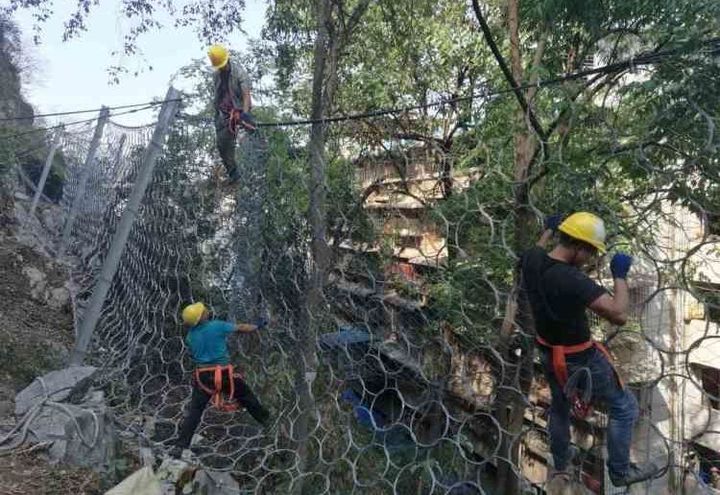

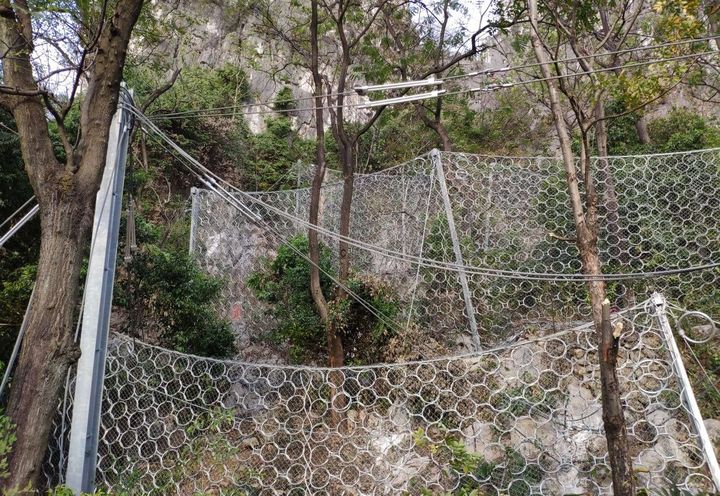

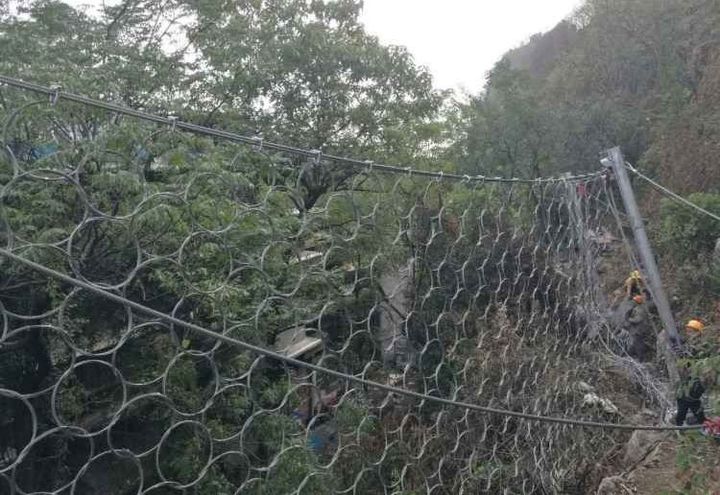

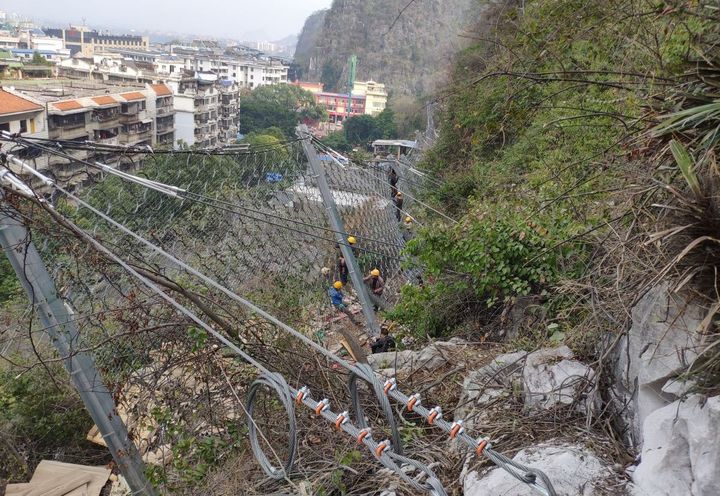

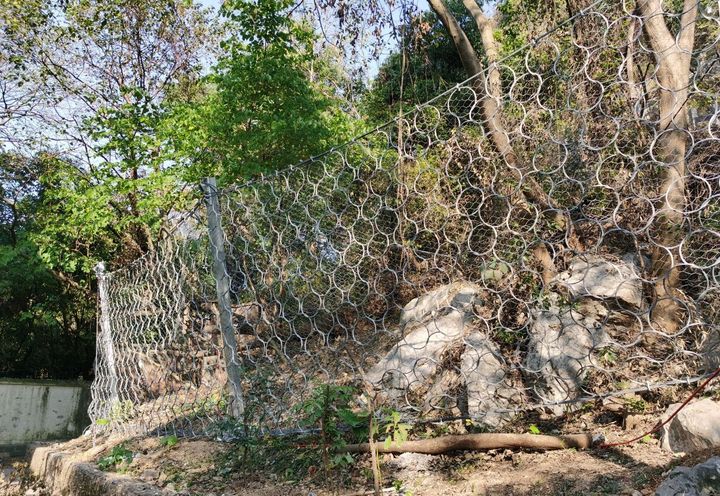

桂林地环站选取了桂林市区26座威胁居民区、学校等重点区域进行专项地质灾害治理。主要防护凤凰山、铁峰山等居民区;九华山、穿山公园、七星岩和会仙岩等风景旅游区等重点区域。不同防护区分别采用了RMC200/A型被动拦石网系统和RMC500/A型被动拦石网系统。 【方案特点】 RMC200/A型被动拦石网系统:拦石网系统型号为RMC 200A,最大防护能级(MEL)为2000KJ,ETAG027冲击试验认证的残余拦截高度不小于70%,最大缓冲距离不大于5.25m。 RMC500/A被动拦石网系统:拦石网系统型号为RMC500A型,最大防护能级(MEL)为5000KJ,ETAG027冲击试验认证的残余 拦截高度不小于70%,最大缓冲距离不大于6.50m。 【方案效果】 1、马克菲尔等公司具有高能级被动防护网的成熟产品及应用案例 【RMC 200/A,RMC 300/A,RMC 500/A以及RMC 850/A】所有产品均具有欧洲ETA认证证书(ETAG027);且采用先进防腐工艺,防腐年限高达50年; 2、被动拦石网系统的原型冲击试验均设立在陡直崖壁的工况下进行的,适合桂林市地形限制大、多数房屋直接分布于山脚,需要在陡壁处安装使用的工况。
