El revestimiento de canales es una solución ampliamente utilizada en obras hidráulicas para proteger cauces naturales y artificiales frente a procesos de erosión, socavación y deterioro estructural.

Este tipo de intervención resulta especialmente relevante en zonas donde la velocidad del flujo, la geometría del canal o la presencia de infraestructura cercana incrementan el riesgo de daños.

Soluciones para el revestimiento de canales

Entre las soluciones más empleadas para revestir canales se encuentran los gaviones, los colchones, así como geosintéticos. Cada una de estas alternativas pueden utilizarse de forma individual o combinada, dependiendo de las condiciones del proyecto.

1 Tipos de gaviones para revestir canales

Los diferentes tipos de gaviones representan una alternativa eficiente para el revestimiento de canales debido a su estructura de malla hexagonal metálica de doble torsión, misma que les confiere permeabilidad, flexibilidad y durabilidad. Sus características estructurales favorecen su integración en entornos naturales y su buen desempeño hidráulico.

Los gaviones permiten el paso controlado del agua y reducen presiones hidrostáticas. Todos los sistemas de gaviones (Colchón Reno® y TerraMesh®) se rellenan con piedra y cuentan con revestimientos poliméricos de alto desempeño para resistir el contacto permanente con el agua.

Gaviones caja

El gavión caja es una estructura metálica con forma de paralelepípedo. Está fabricado a partir de un único elemento de malla hexagonal de doble torsión que conforma la base, las paredes laterales y la tapa. Durante el proceso de fabricación se integran los diafragmas y las paredes de extremidad, lo que facilita su montaje en obra.

Las dimensiones de los diamantes que forma la doble torsión de la malla son 8 × 10 cm (como un estándar en México), mientras que los diámetros de los alambres varían según el tipo de revestimiento. Los gaviones caja presentan medidas estandarizadas desde 1.5 m a 6 m de largo, 1 m de alto y 1 m de ancho, lo que permite adaptarlos a distintas configuraciones hidráulicas.

Colchón Reno®

Este es un gavión tipo colchón desarrollado por Maccaferri. A diferencia de la geometría del gavión caja, el Colchón Reno® tiene una estructura metálica de gran superficie y reducido espesor. Es una solución diseñada específicamente para el revestimiento de canales y control de erosión.

Estos gaviones están compuestos por una base y una tapa, ambas de malla metalica en doble torsión. Gracias a su geometría plana, los colchones resultan ideales para proteger el fondo y las márgenes de canales expuestos a flujos continuos.

Las dimensiones de los diamantes de la malla son aproximadamente de 6 × 8 cm. Estos colchones tienen alambres de menor diámetro en comparación con los gaviones caja, lo que permite una mayor adaptabilidad al terreno. Asimismo, cuentan con medidas estandarizadas que pueden variar de los 2 a los 6 m de largo y anchos de 2 m.

Gaviones saco

Los gaviones saco son estructuras metálicas que tienen forma cilíndrica. Están fabricadas a partir de un solo panel de malla hexagonal de doble torsión. Gracias a su formato y método constructivo, estos gaviones son altamente versátiles y no requieren amarres entre unidades, lo que los hace adecuados para intervenciones rápidas en zonas de difícil acceso y zonas irregulares en la base.

2 Los geosintéticos idóneos para revestimiento de canales

La aplicación de los geosintéticos para revestir canales es una técnica complementaria de protección hidráulica en proyectos donde se requiere control de erosión, impermeabilización o separación de materiales. Estos productos fabricados a base de polímeros están diseñados para interactuar con el suelo y el flujo de agua, por lo que ayudan a mejorar el desempeño hidráulico y la estabilidad de un cauce. Su aplicación permite, así:

• optimizar el comportamiento del revestimiento frente a la acción del flujo;

• reducir el arrastre de partículas finas;

• prolongar la vida útil de la obra, al adaptarse a distintas condiciones hidráulicas, geotécnicas y ambientales.

Geomembranas

Las geomembranas son buenos complementos en canales revestidos con colchones Reno®, especialmente si el proyecto requiere impermeabilización. Estos geosintéticos se colocan por debajo del revestimiento.

Geotextiles

• Los geotextiles no tejidos ayudan a mejorar el comportamiento hidráulico del sistema. Estas soluciones se colocan entre el suelo y la geomembrana, o bien, entre las geomembranas y el colchón Reno®.

• La función clave del geotextil es servir como filtro, especialmente cuando se coloca entre el suelo y el revestimiento.

• Contribuye a reducir la velocidad del agua en la interfase (por acción de la fricción) y a controlar el arrastre de partículas finas, incluso en condiciones de colmatación.

Geomantas

• Las geomantas pueden ser aplicadas como un revestimiento directo de canales. Su aplicación es pertinente en entornos donde la velocidad del flujo no es elevada y la duración de las crecidas es limitada.

• El diseño de revestimiento con geomantas debe tomar en cuenta factores como el movimiento del material confinado, el crecimiento de la vegetación y el riesgo de sifonamiento del suelo.

• La configuración de las geomantas confina las partículas del suelo, mejora la interacción suelo-revestimiento y favorece el desarrollo de la vegetación. Por lo tanto, incrementa la resistencia superficial y reduce el riesgo de erosión.

• Las geomantas pueden instalarse tanto en seco como bajo el nivel del agua, pero siempre con un correcto anclaje al terreno.

¿Cómo revestir canales? El caso de éxito en Temachape, Veracruz

La obra de revestimiento del cauce tuvo lugar en el km 2+030 del Camino Potrero del Llano–Álamo, en Temapache, Veracruz. Se desarrolló como respuesta a emergencias por inundaciones recurrentes en la región. Además, el sitio presentaba una alcantarilla que funcionaba como paso vehicular, pera era rebasada por el arroyo Xoyotitla debido a la socavación de las márgenes provocada por la velocidad constante del flujo en una zona meándrica.

• La intervención consistió en la protección marginal del canal mediante la combinación de gaviones y colchones Reno®, complementados con geotextiles MacTex® N50.2.

• Los gaviones y geotextiles fueron utilizados en el desplante, mientras que las unidades de Colchón Reno® se colocaron para revestir el fondo del canal, en la zona meándrica del arroyo, así como en las márgenes.

• Esta intervención integral permitió estabilizar el cauce, reducir los efectos de la erosión, así como mejorar la seguridad hidráulica y vial de la zona.

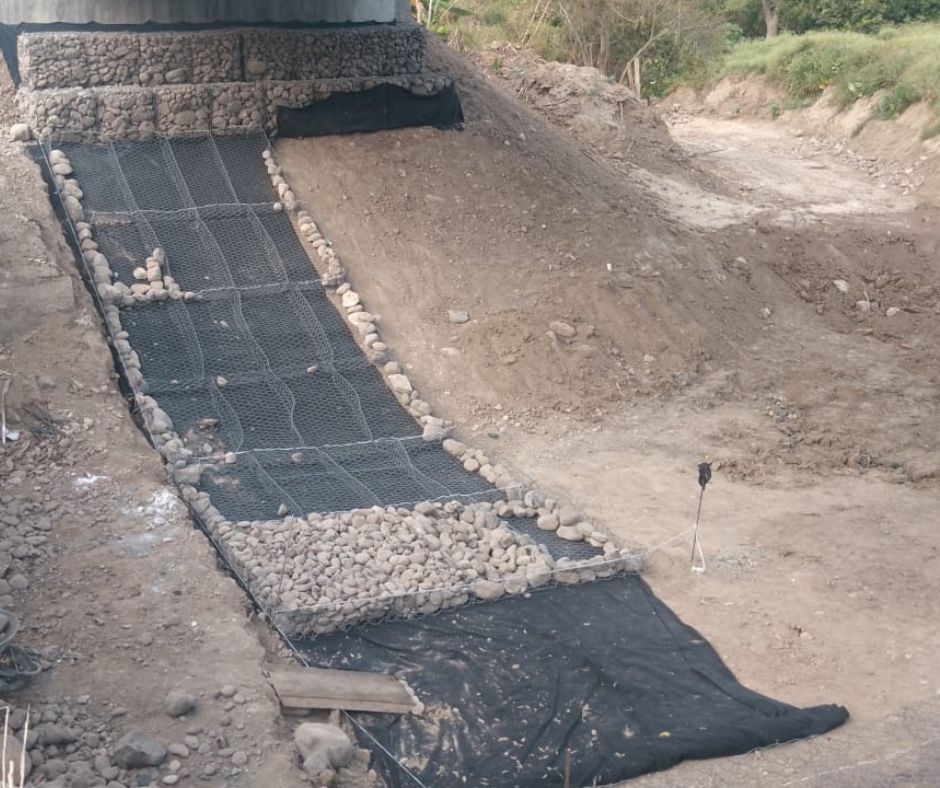

Colchón Reno usado para revestir canal en Veracruz

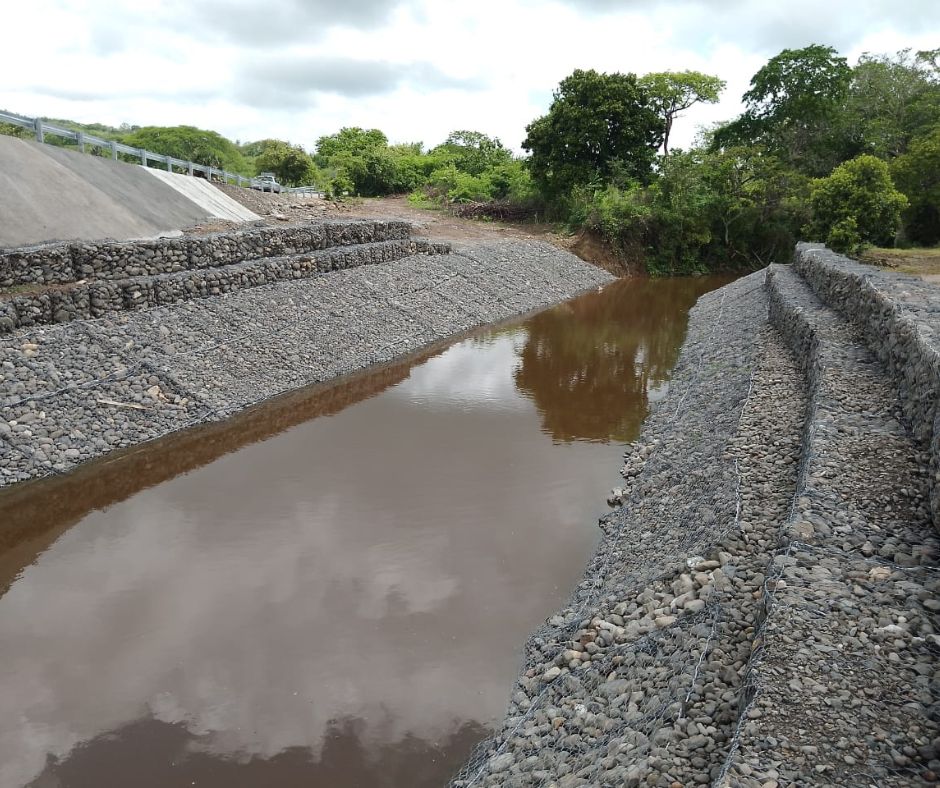

Gaviones colchones y geotextiles usados para revestimiento en Veracruz

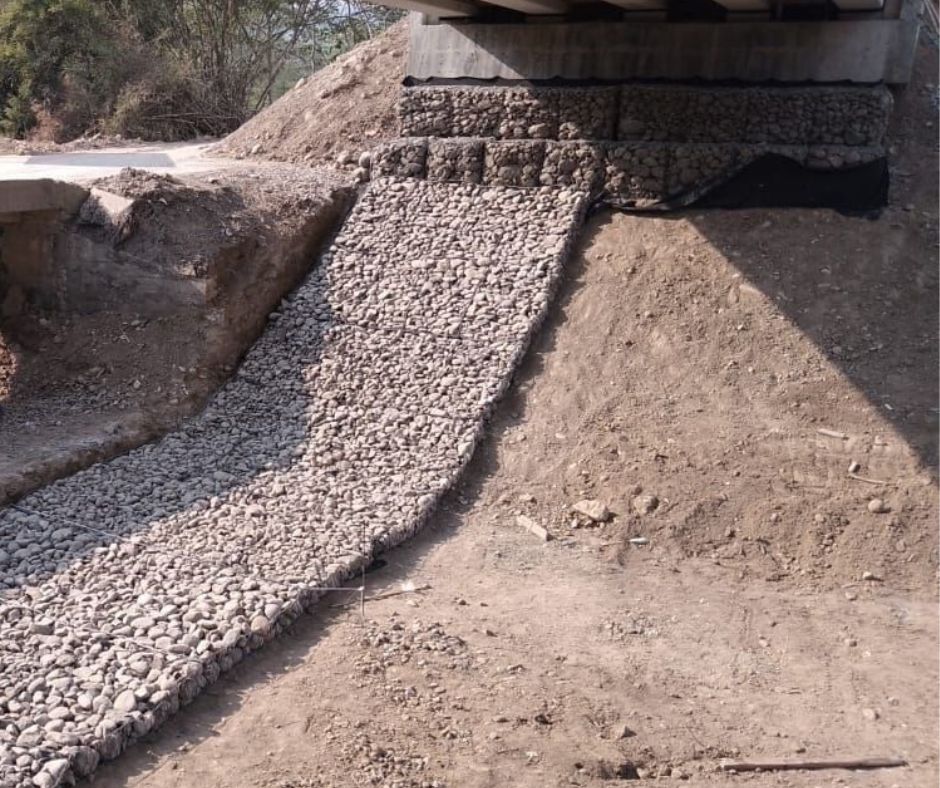

Llenado del Colchón Reno en Camino Potrero Veracruz

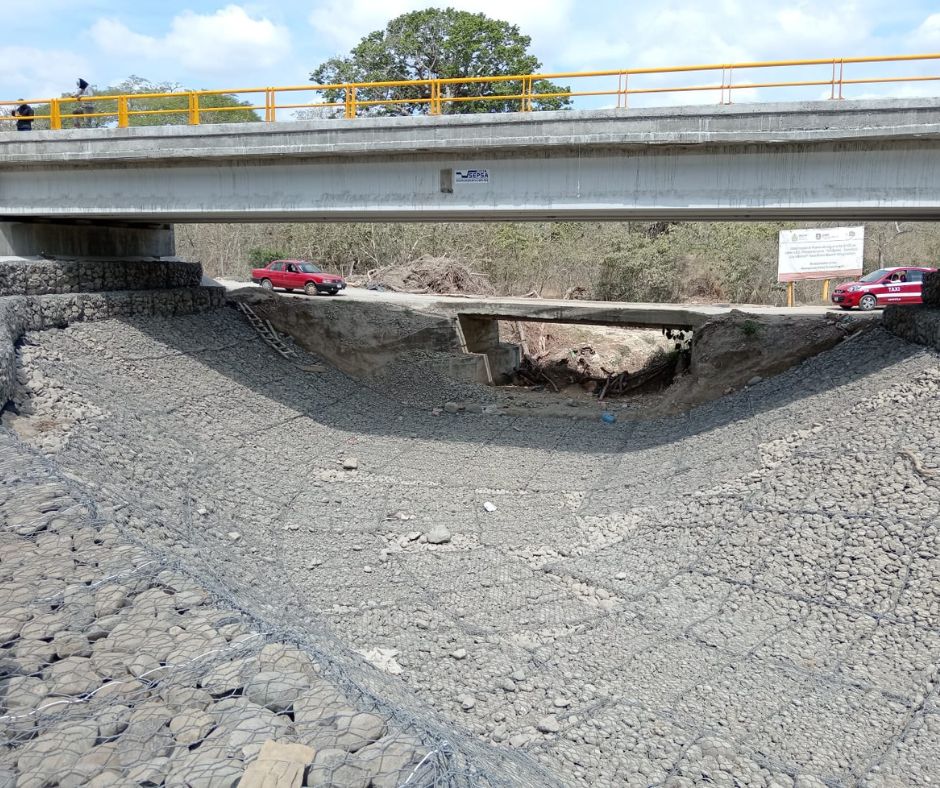

Revestimiento de canal con soluciones de malla de acero

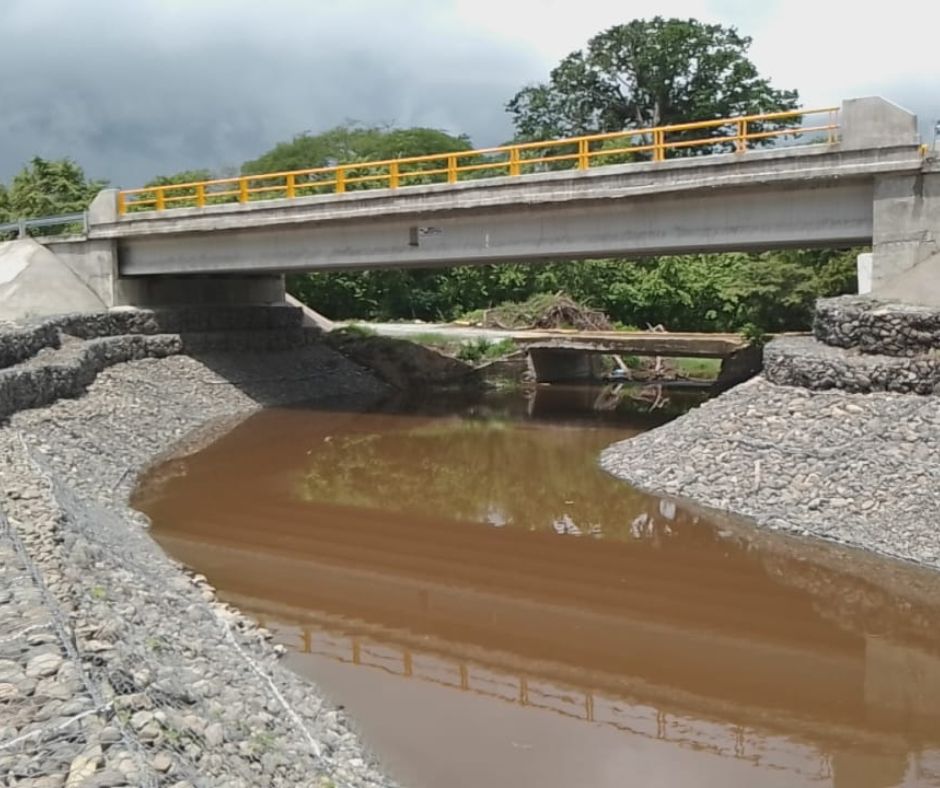

Revestimiento de canal en Veracruz
