Los espigones pueden construirse utilizando diferentes materiales y configuraciones estructurales. La elección depende de las condiciones hidráulicas y geotécnicas del sitio. Entre otros ejemplos, estas estructuras pueden construirse con materiales vegetales como troncos, ramas, así como soluciones mixtas que incorporan mallas de acero (como los gaviones) y cables metálicos o varillas.

Materiales más comunes para construir espigones

Entre los materiales utilizados para construir espigones destacan los siguientes:

• Rip-rap o piedras sueltas
• Concreto
• Pilotes
• Geocontenedores fabricados con geotextil
• Gaviones

¿Por qué elegir gaviones para construir espigones?

En el contexto hidrológico de Latinoamérica, destaca el uso de gaviones para construir espigones. Esta es una de las alternativas preferidas debido a que los gaviones brindan facilidad de ejecución y permiten un uso intensivo de mano de obra. Con ello, reducen la necesidad de maquinaria pesada, favorecen el reúso de material de excavación, aprovechan la mano de obra local y, con ello, reducen costos de construcción.

Estructura de un espigón

Independientemente del material utilizado, la estructura de los espigones está conformada por distintos elementos estructurales. Cada uno de estos influyen directamente en el desempeño hidráulico y estructural del espigón, especialmente, frente a procesos de erosión y socavación. Entre las principales partes de un espigón se encuentran los siguientes elementos:

• Punta, cabeza, nariz o extremidad externa
• Barra o parte media
• Cresta, corona o superficie superior
• Anclaje, empotramiento o extremidad enterrada
• Paramento lateral de aguas arriba
• Paramento lateral de aguas abajo
• Cimiento contra socavación (este se forma con la profundización de la estructura o mediante una protección horizontal sobre el lecho)

¿Por qué construir espigones con gaviones?

Los espigones con gaviones presentan múltiples ventajas técnicas y constructivas que los convierten en una solución eficiente para obras de protección fluvial. El comportamiento permeable de los gaviones en zonas costeras, por ejemplo, favorece la recuperación natural de áreas erosionadas y permite incrementar la distancia entre estructuras en comparación con alternativas impermeables.

Beneficios de los gaviones para construir espigones

• Entre sus principales beneficios destacan la rapidez de construcción, la posibilidad de ejecutar trabajos tanto en seco como bajo el agua.

• Los gaviones presentan flexibilidad estructural y capacidad de adaptarse a deformaciones ocasionadas por asentamientos o erosión del lecho.

• Diversos estudios hidráulicos han demostrado que dicha flexibilidad permite absorber asentamientos diferenciales provocados por la erosión de fondo, especialmente en la punta del espigón, donde suelen concentrarse las mayores solicitaciones hidráulicas.

• Otra ventaja de usar gaviones para construir espigones es la capacidad de adaptación de estas soluciones de malla de acero ante cambios en las condiciones hidráulicas del río. Si durante crecidas posteriores se detecta la necesidad de modificar la estructura, es posible incorporar nuevos módulos de gavión de manera sencilla, sin perder la continuidad estructural.

• En caso de requerirse ajustes geométricos, los gaviones pueden desmontarse parcialmente para recuperar las piedras de relleno y reutilizar los elementos metálicos.

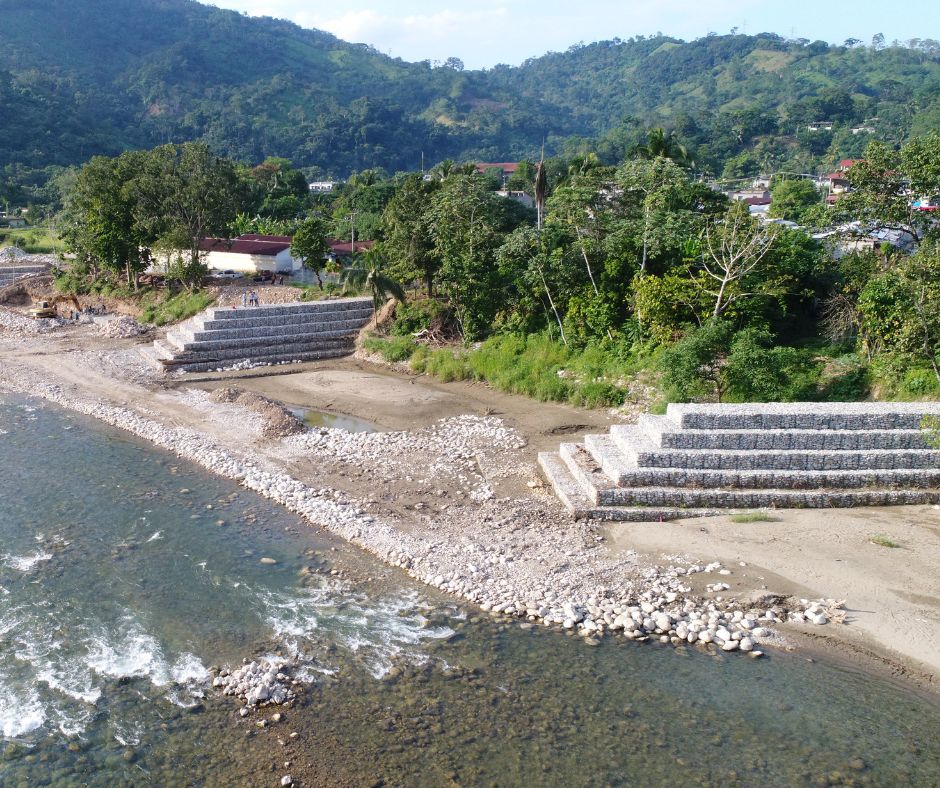

construir espigones con gaviones

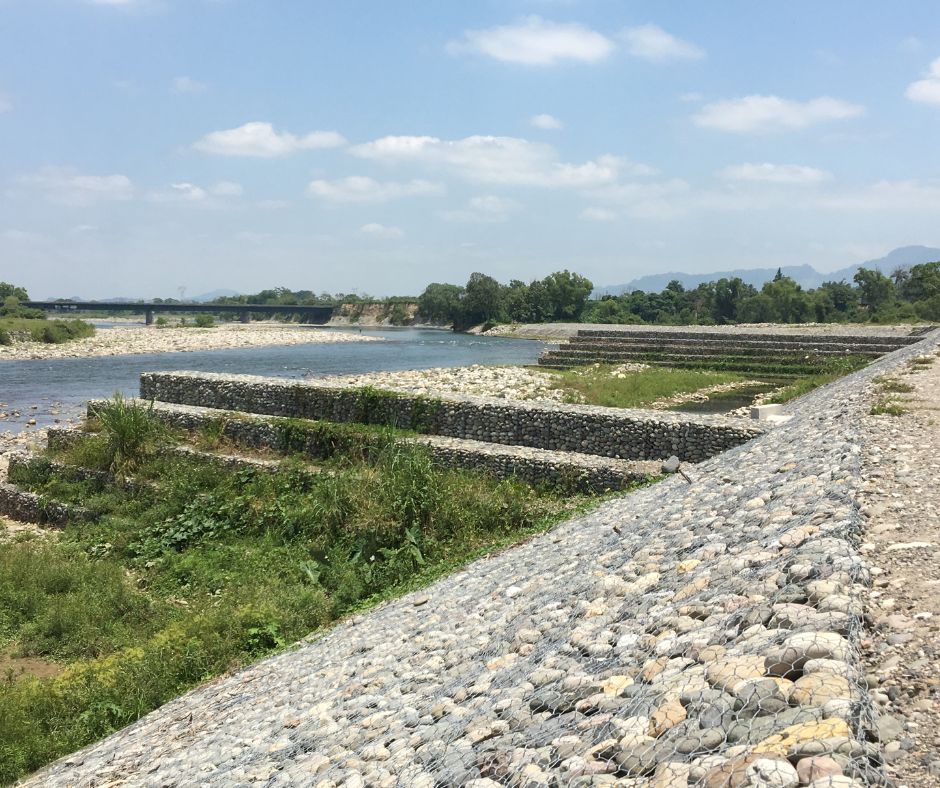

gaviones para espigones
