El cálculo hidráulico de canales tiene como objetivo garantizar la estabilidad del revestimiento y evitar procesos de erosión y sus consecuentes fallas estructurales. Para ello, relaciona variables tales como la velocidad del flujo y la resistencia del canal.

Particularmente, en canales a cielo abierto, el dimensionamiento suele tomar como base el análisis de flujos con superficie libre. Además, considera condiciones de régimen permanente y uniforme, así como pendientes longitudinales reducidas.

En este artículo encontrarás un repaso teórico acerca de estas variables para el cálculo hidráulico de canales a cielo abierto. Podrás encontrar con más detalle este contenido en el Manual Técnico Revestimiento de Canales y Cursos de Agua, realizado por Maccaferri. Si te interesa obtener el PDF completo, da clic aquí para descargar gratis.

Flujo en superficie libre y regímenes hidráulicos

Los flujos en canales se caracterizan por presentar una superficie libre que está bajo la presión atmosférica, donde el movimiento del agua es impulsado por la acción de la gravedad. Desde el punto de vista hidráulico, estos flujos pueden tener un régimen permanente o uno no permanente.

¿Cómo es un flujo de régimen permanente?

Un flujo es permanente es cuando el caudal se mantiene constante a lo largo del tiempo en cualquier sección del canal. En caso contrario, se considera un flujo de régimen variable. Ahora bien, dentro del régimen permanente, el flujo puede ser uniforme o de variación gradual.

• El flujo uniforme se presenta cuando la velocidad media permanece constante a lo largo del canal y las pendientes del fondo, de la superficie del agua, así como de la línea de energía.

• Cuando estas condiciones no se cumplen, el flujo se considera variado y los parámetros para un cálculo hidráulico cambian de una sección a otra del canal.

Si bien el régimen permanente y uniforme es poco frecuente en condiciones reales, su adopción como modelo de cálculo hidráulico resulta válida siempre que el canal tenga una sección transversal aproximadamente prismática; y siempre que no existan interferencias hidráulicas significativas aguas arriba o aguas abajo del tramo analizado.

Cálculo hidráulico de canales: ecuaciones de resistencia al flujo

El cálculo hidráulico de canales se fundamenta en ecuaciones de resistencia al flujo. Estas sirven para relacionar la pérdida de carga en un trecho con la velocidad media o el caudal. Incorpora parámetros geométricos del canal y la rugosidad del revestimiento.

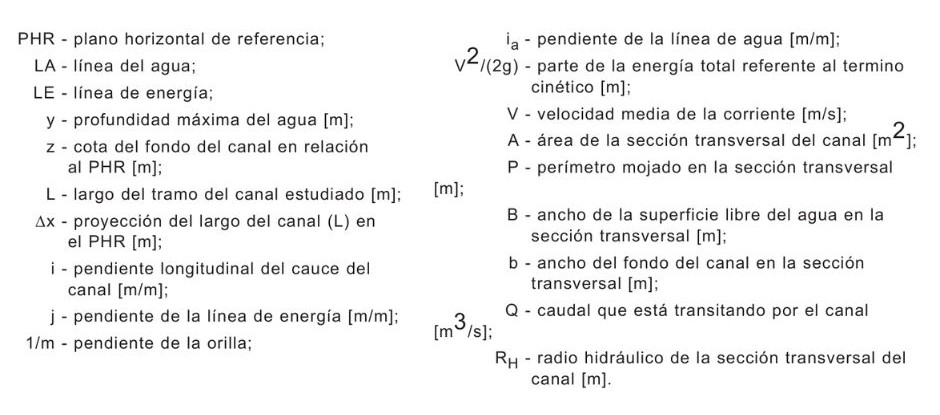

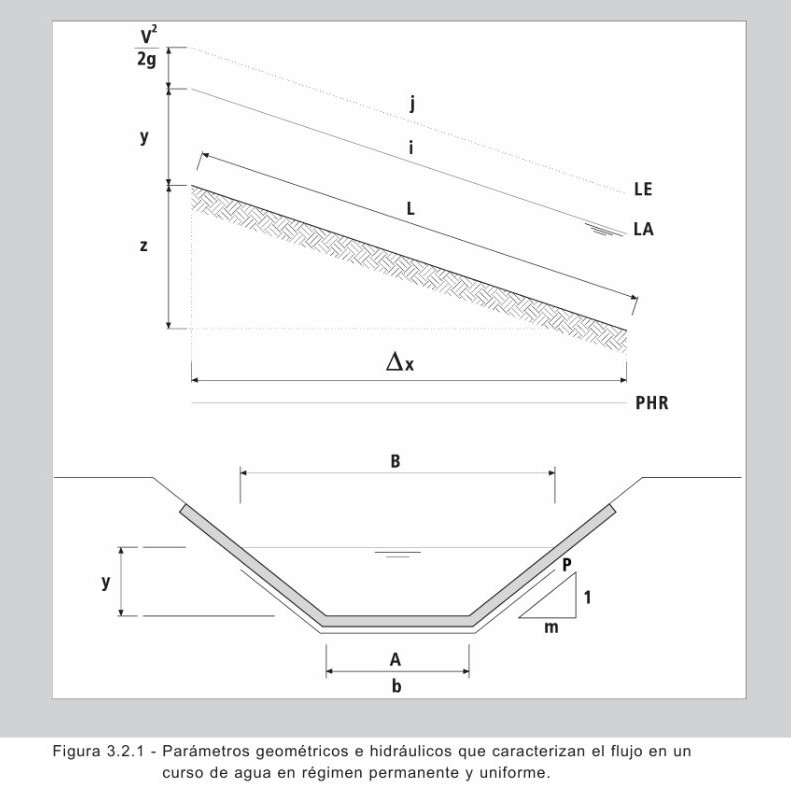

Parámetros geométricos e hidráulicos que caracterizan el flujo en un curso de agua en régimen permanente y uniforme

Ecuación de Chezy

Precisamente, una de las expresiones más utilizadas es la ecuación de Chezy, cuyo coeficiente C representa la resistencia del cauce al flujo. El coeficiente C es función del factor de fricción. En canales donde se admite el régimen de flujo turbulento rugoso, dicho factor de fricción es calculado en función de la rugosidad y del radio hidráulico de la sección transversal.

Ecuación de Manning

La ecuación de Manning tiene un origen empírico y deriva del trabajo de Robert Manning, en 1889. Surgió como parte de la búsqueda para estimar el coeficiente C de la ecuación de Chezy. Manning finalmente logró establecer una relación práctica para describir el comportamiento del flujo en canales.

El coeficiente n también recibe el nombre de coeficiente de Manning y tiene la particularidad de ser constante para una determinada condición de rugosidad. Esta condición es así siempre que se asuma un régimen de flujo permanente, uniforme y turbulento rugoso.

En los cursos de agua naturales, el significado del coeficiente n es más amplio si se compara con el concepto de rugosidad equivalente. Esto se debe a que, además de la textura superficial del lecho y las paredes, el valor de n incorpora otros factores como las variaciones de la sección transversal, la pendiente del fondo, la sinuosidad del cauce y otras irregularidades propias de los canales naturales.

Fórmula Meyer-Peter y Müller

El coeficiente n puede también ser calculado a partir de la fórmula de Meyer-Peter y Müller. En esta expresión, el parámetro d90 corresponde al diámetro del tamiz que permite el paso del 90 % del material presente en la superficie del cauce. Esta ecuación constituye una formulación teórica aplicable principalmente a cauces formados por materiales granulares, como arena o grava.

Aplicación de la Fórmula Meyer-Peter y Müller para evaluar revestimientos con colchones

El uso de esta fórmula también se ha extendido a la evaluación de sistemas de protección hidráulica como los Colchones Reno®, los gaviones y las geomantas de Maccaferri. La aplicabilidad de la ecuación en este tipo de soluciones tiene una verificación mediante ensayos experimentales realizados en las siguientes instancias:

• Hydraulic Engineering Research Center de la Colorado State University

• Utah Water Research Laboratory de la Utah State University

Cabe subrayar que, las pruebas se realizaron tanto a escala real como en modelos experimentales. El objetivo fue analizar el comportamiento hidráulico y la resistencia de distintos revestimientos de fondo de canal construidos con el Colchón Reno®, los gaviones y las geomantas. Estos análisis permitieron evaluar y constatar el desempeño de tales soluciones frente a las condiciones de flujo en canales abiertos.

Cálculo hidráulico de canales: ¿cómo evaluar la estabilidad hidráulica de la sección revestida?

La estabilidad de un revestimiento hidráulico se evalúa mediante la comparación de la acción del flujo contra la resistencia del material del cauce. Para ello, el cálculo hidráulico utiliza principalmente los criterios de tensión de arrastre y el de velocidad crítica.

¿Cuándo se considera estable un revestimiento de canal?

Un revestimiento de canal se considera estable cuando no se produce el movimiento de los elementos que lo conforman. Este principio es aplicable para los revestimientos hechos con Colchón Reno®, con gaviones caja, o bien, para los revestimientos en enrocado (rip rap) que están conformados por material inerte suelto. En tales casos, el comportamiento de estabilidad está dado de la siguiente manera:

• La condición de inicio del movimiento de las piedras define el límite de estabilidad del revestimiento de enrocado.

• En el revestimiento con gaviones o colchones, en cambio, existe una resistencia adicional que está dada por la malla de acero como elemento confinante de las piedras.

Gaviones y colchones demuestran eficacia en cálculos hidráulicos de canales

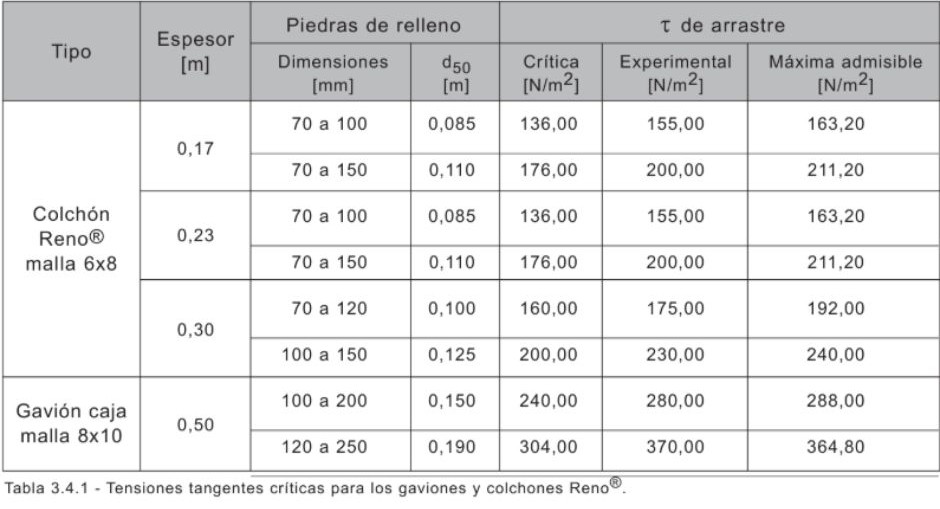

La tensión crítica cerca del fondo del canal es aquella que puede ser alcanzada sin que ocurran movimientos del material del revestimiento. Por lo tanto, el revestimiento resulta estable cuando la tensión tangente aplicada por el flujo en el revestimiento del fondo es menor o igual a la tensión tangente crítica.

En ese sentido y, con base en cálculos hidráulicos de canales, los colchones Reno® y los gaviones presentan una elevada capacidad para soportar la tensión tangencial. Su capacidad supera el doble a los sistemas rip-rap. Esto es posible gracias a la acción de la malla de acero que, a su vez, sirve como elemento confinante para las piedras de relleno.

Con estas soluciones, un incremento del valor de la tensión crítica es aceptable porque el movimiento de las piedras dentro de las cestas de la malla metálica no deforma significativamente la estructura. Por el contrario, los gaviones y colchones mantienen su estabilidad y características principales.

Velocidad crítica: otro criterio para verificar la estabilidad de un canal revestido

Otro criterio para la verificación de la estabilidad de un canal a la acción del flujo es el que se basa en la velocidad crítica o máxima velocidad admisible para que no haya desplazamiento de las piedras. El método para determinar la velocidad crítica debe tomar en cuenta las diferentes profundidades de la corriente.

Diferencia entre velocidad crítica y velocidad límite

• La velocidad crítica es aquella que provoca la condición de inicio del movimiento en las piedras del revestimiento;

• mientras que la velocidad limite es aquella que puede ser soportada por el revestimiento durante cortos períodos; admite pequeños movimientos de las piedras en el interior de las mallas de acero de los gaviones, aunque no por largos periodos.

Velocidad residual en el fondo del canal

El cálculo hidráulico para revestir canales mediante gaviones, colchones o rip rap implica dimensionar elementos que ayuden a evitar la erosión del suelo de base (el material de apoyo sobre el cual se coloca el revestimiento). La velocidad del agua entre las diferentes camadas de piedras y el suelo debe ser suficientemente pequeña para evitar el movimiento de las partículas que constituyen el cauce natural.

La velocidad del agua debajo del revestimiento depende principalmente de la pendiente del canal y del tamaño de los vacíos existentes entre las piedras. Frente a esta variable, puede ser recomendable colocar un geotextil no tejido como filtro entre los gaviones y el suelo.

La velocidad del agua que atraviesa el geotextil de arriba hacia abajo experimenta una reducción en la interfase con el material de base. Esto ocurre, incluso, en el caso de que el filtro se encuentre colmatado. Si, aun con la incorporación de un geotextil, la velocidad del agua en la interfase con el suelo de base resulta superior a la velocidad admisible, es recomendable prever la colocación de un filtro granular adicional. Este puede estar constituido por grava o arena y ser colocado entre el geotextil y el cauce.

La importancia de un correcto cálculo hidráulico de canales

El correcto cálculo hidráulico de canales requiere no solo el dominio de ecuaciones y criterios teóricos, sino también la validación experimental del comportamiento de los revestimientos a base de soluciones como los gaviones y colchones.

Precisamente, los sistemas de malla metálica doble torsión desarrollados y ensayados por Maccaferri responden correctamente a criterios hidráulicos, geotécnicos y constructivos. Esto les hace aptos para proyectos de alta exigencia en entornos de climas extremos.

Con ayuda de un experimentado departamento de cálculo, como el de Maccaferri, los gaviones y colchones Reno® brindan estabilidad y durabilidad al proyecto de revestimiento hidráulico que tengas en puerta. El excelente desempeño de estas soluciones ha sido comprobado en condiciones reales de operación tanto en laboratorios como en cientos de casos de éxito alrededor del mundo.
