El revestimiento de canales con soluciones de alto desempeño, como los gaviones tipo Colchón Reno® de Maccaferri, permite evitar problemáticas como inundaciones o erosión de márgenes. Es un tipo de protección continua con efecto directo sobre el curso de agua, ya sea natural o artificial.

Al término de este artículo, conocerás con más detalle en qué consiste esta solución de ingeniería hidráulica. Asimismo, podrás analizar el exitoso caso de éxito llevado a cabo en la Ciudad de México.

¿Qué es el revestimiento de canales?

El revestimiento de canales es una solución de ingeniería hidráulica enfocada en estabilizar los cursos de agua. Estos pueden ser naturales o artificiales. Por lo tanto, está enfocado en recuperar y favorecer el equilibrio entre las fuerzas que ejerce el flujo del agua sobre el cauce y la capacidad para resistir procesos de erosión o desplazamiento de material. Dicho equilibrio se puede ver alterado con el paso del tiempo por los siguientes factores:

• la interacción constante del caudal

• los sedimentos provenientes de la cuenca hidrográfica

• la geometría de las secciones

• el trazado del canal y sus pendientes longitudinales

¿Qué factores alteran el caudal de un canal?

Los factores que modifican el caudal de un canal pueden ser naturales o acciones humanas. En ambos casos, los cambios radican en aumento del nivel de agua, ajustes en el trazo del cauce, construcción de estructuras para encauzamientos o contención. Todo ello, deriva en pérdida de cobertura vegetal, modificación del suelo y, por tanto, en la transformación de la cuenca.

¿Cuál es el propósito del revestimiento del canal?

El revestimiento de canal tiene como objetivo fijar el trazado de un río o canal. También busca reducir la erosión de márgenes y fondo. De igual manera, sirve para proteger infraestructura ubicada en zonas ribereñas tales como carreteras, vías férreas, instalaciones industriales y zonas habitacionales.

Ahora bien, el revestimiento de canales artificiales resulta indispensables para asegurar su correcto funcionamiento en obras de drenaje urbano, control de avenidas, irrigación agrícola, abastecimiento de agua, navegación o conducción hacia centrales hidroeléctricas. Sin un sistema de protección adecuado, el deterioro progresivo del canal puede comprometer su capacidad hidráulica y poner en riesgo tanto a la población como a las estructuras cercanas.

¿Cómo elegir el material para revestir canales?

Elegir el material y la técnica para revestir canales de forma exitosa depende de factores como el tipo de suelo, la intensidad del flujo, la acción de corrientes y olas, condiciones ambientales y tipo de agua o flujo, así como de los objetivos específicos del proyecto.

La solución adoptada debe responder a las condiciones locales con base no solo en la resistencia frente al flujo, sino también en la capacidad del sistema para adaptarse a deformaciones del terreno de apoyo.

Adicionalmente, el análisis para elegir el revestimiento de canal involucra criterios ambientales, la rugosidad hidráulica resultante, la facilidad constructiva y el costo total de la obra. Todos estos elementos influyen directamente en el desempeño hidráulico y en la vida útil del canal.

¿Cuál es el tipo de revestimiento de canal más común?

El revestimiento continuo es la técnica más común para estabilizar los cauces y proteger las márgenes y el fondo de los de canales. Es una solución integral que permite controlar eficazmente la acción del flujo y minimizar los efectos de las olas.

Mejores materiales para un revestimiento continuo de canales

Los materiales flexibles ofrecen ventajas relevantes frente a soluciones rígidas o semirrígidas. Se adaptan mejor a deformaciones del terreno y presentan un comportamiento más favorable ante asentamientos diferenciales. Dentro de este tipo de soluciones para revestimientos de canales están los gaviones tipo colchón y las geomantas. Ambos son opciones de alto desempeño para ingeniería hidráulica. Sin embargo, es importante considerar las condiciones ambientales y flujos contaminados, en estos casos.

• El gavión PoliMac® con recubrimiento polimérico de alto desempeño resuelve problemas ante corrosión, abrasión y exposición UV. De tal forma, brinda la mejor solución técnico-económica según las necesidades del proyecto, gracias al acompañamiento técnico de expertos como Maccaferri.

• Los gaviones colchón son soluciones de malla de acero doble torsión, mientras que las geomantas son geosintéticos que permiten la revegetación. Ambos se caracterizan por su facilidad de instalación, rapidez constructiva y durabilidad.

El diseño y dimensionamiento de estas soluciones, además, consideran los parámetros hidráulicos que determinan la estabilidad del sistema frente a la acción del agua, tales como la velocidad del flujo y la tensión de arrastre.

Ejemplo de revestimiento de canal marginal: el caso de éxito de la Presa Becerra

El revestimiento marginal de la Presa Becerra es un excelente ejemplo de cómo se llevó a cabo la protección longitudinal mediante soluciones de alto desempeño. Este cuerpo de agua se encuentra en la delegación Álvaro Obregón, en la Ciudad de México.

La zona presenta una alta vulnerabilidad ante lluvias intensas, por lo que la presa es rebasada con facilidad en su capacidad hidráulica. A esta condición se suma el crecimiento acelerado de la población, lo que incrementa el volumen de aguas de drenaje y acelera el azolvamiento de la presa, así como de las obras hidráulicas asociadas.

Como consecuencia, el agua busca su curso natural y genera inundaciones tanto en vialidades como en viviendas cercanas. Asimismo, el flujo genera procesos severos de erosión en los taludes, mismos que carecían de protección. Así, el Sistema de Aguas de la Ciudad de México optó por la construcción de un canal de demasías que permitiera conducir los excedentes y evitar el desbordamiento.

¿Cuáles soluciones se utilizaron para este revestimiento de canal en la CDMX?

El Colchón Reno® PoliMac® fue la solución utilizada para revestir este canal en la Ciudad de México. Es una solución de Maccaferri que consiste en una cesta de malla de acero doble torsión, cuyo alambre cuenta con un recubrimiento de alto desempeño contra la corrosión. A esta solución se integró un filtro de geotextil. Este elemento permitió el paso del agua sin arrastre de finos provenientes del talud. Estos materiales no solo mejoraron la capacidad hidráulica del sistema, sino que contribuyeron a la mitigación de inundaciones y a la estabilidad a largo plazo del canal.

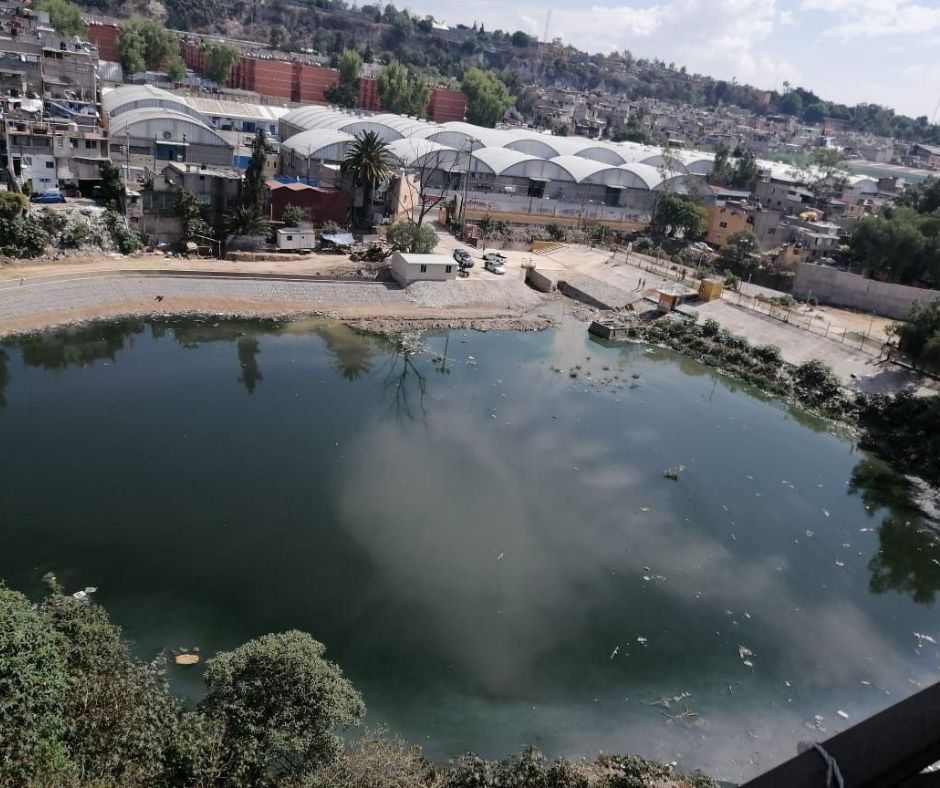

Aplicaciones del Colchón Reno de Maccaferri

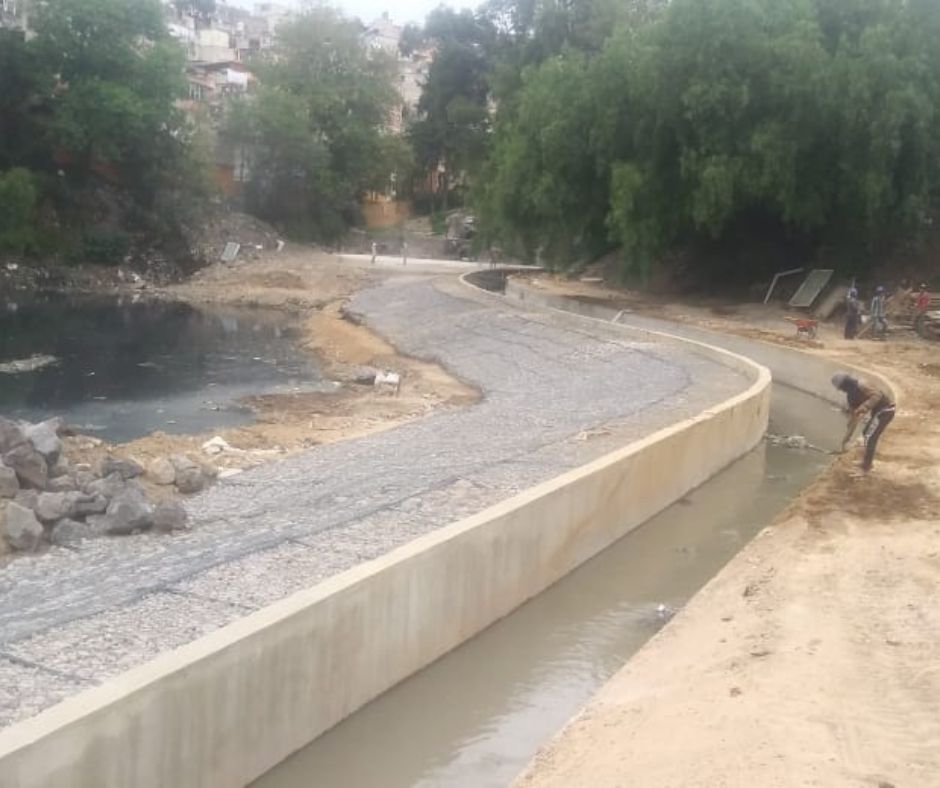

Colchón de gaviones usados como protección marginal

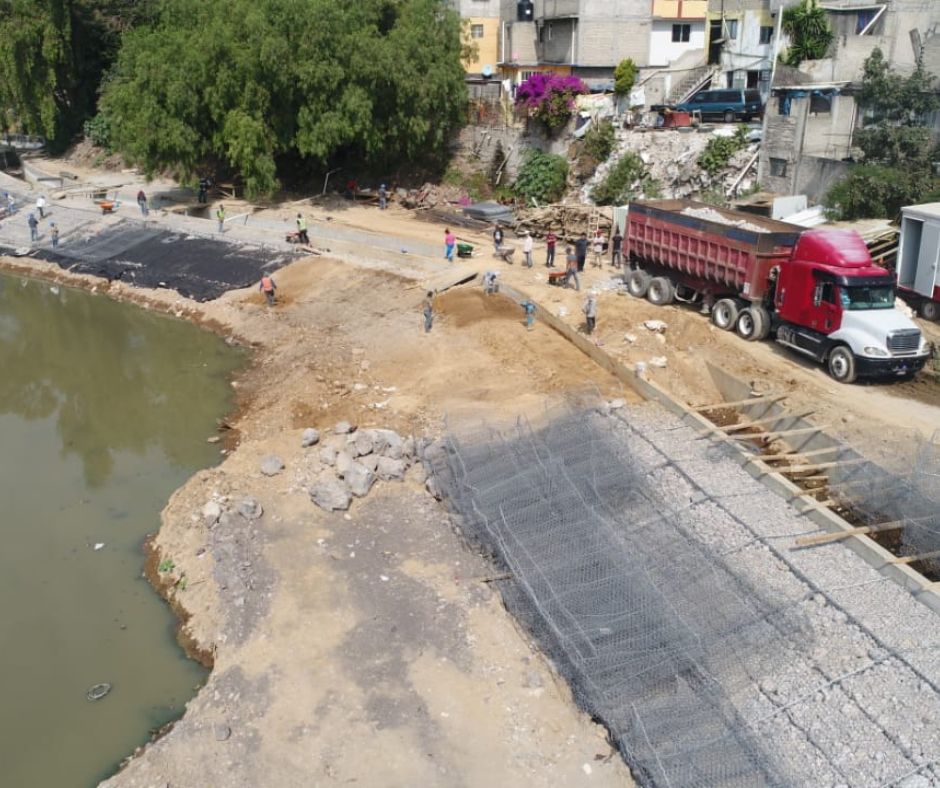

Colchón Reno en protección marginal de Presa Becerra_cdmx

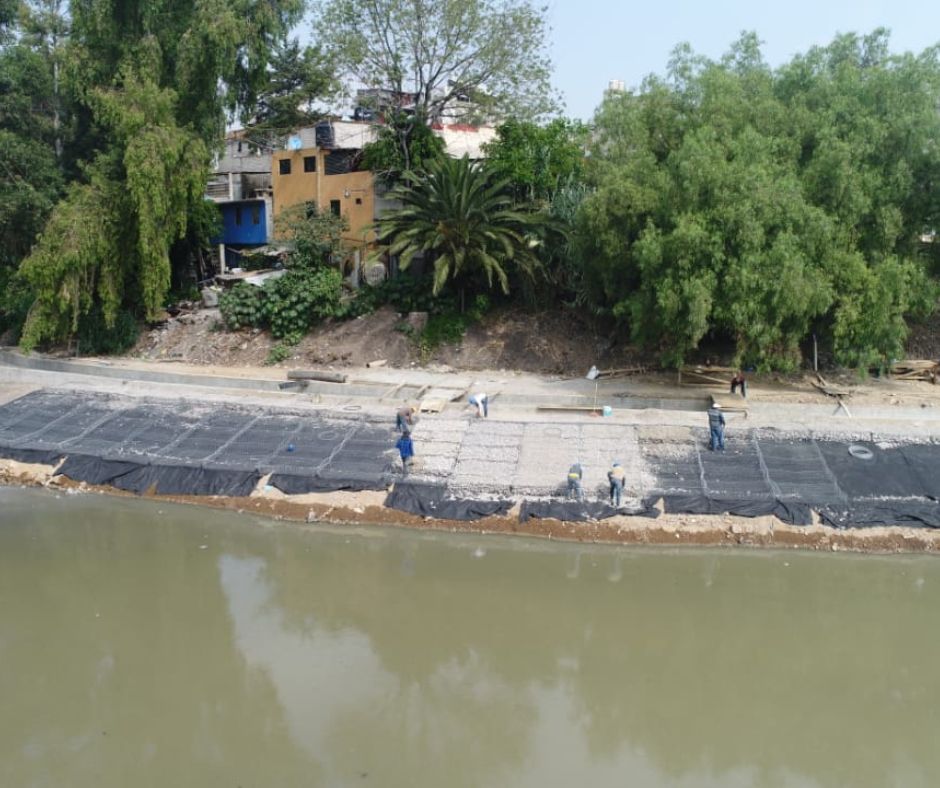

Protección marginal con colchón de gaviones
