¿Qué es un Colchón Reno®?

El Colchón Reno® es el nombre comercial que reciben los gaviones tipo colchón fabricados por Maccaferri. Son estructuras de malla hexagonal de doble torsión. Tienen cualidades técnicas que les hacen flexibles y resistentes para aplicaciones como el revestimiento de márgenes de ríos o de fondos de cursos de agua.

El Colchón Reno® recibe su nombre del Río Reno, en Italia, lugar donde fueron desarrollados y usados los primeros gaviones de malla hexagonal de doble torsión Derivado del diseño de caja, los colchones se distinguen por su diseño paralelepípedo, amplia área superficial y pequeño espesor. Para darle esa forma, estos colchones están conformados por dos elementos independientes, la base y la tapa, ambos de malla hexagonal de doble.

Beneficios del diseño del Colchón Reno®

-La estructura del Colchón Reno® proporciona una combinación adecuada entre resistencia estructural y flexibilidad, características esenciales para el desempeño de los colchones en obras hidráulicas.

-La geometría del Colchón Reno® permite que se adapte con facilidad a las irregularidades del terreno en entornos húmedos.

-Ambas cualidades favorecen una correcta distribución de cargas y una integración eficiente de los colchones al entorno natural.

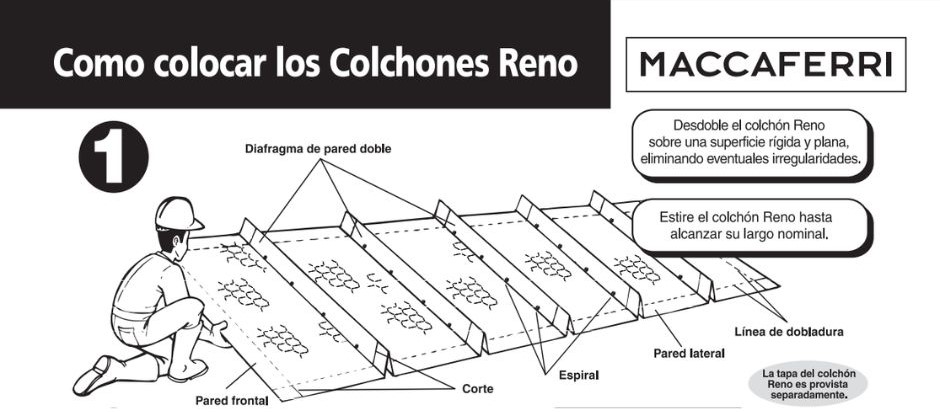

¿Cómo armar los Colchones Reno®?

El paño que constituye la base de estos gaviones tipo colchón es doblado para formar diafragmas colocados en intervalos de un metro. A su vez, los diafragmas dividen la estructura en celdas internas de aproximadamente dos metros cuadrados.

1 En el sitio de instalación, el colchón es desplegado y ensamblado hasta adquirir su forma de caja.

2 El relleno de los colchones es con piedra seleccionadas con base en análisis de las propiedades de las piedras en sí mismas, en relación con el tamaño de los huecos de la malla hexagonal. Lo idóneo es que la piedra sea 2.5 veces más grande que el diamante formado por la malla para garantizar un correcto confinamiento del material.

Colchón Reno®: especificaciones técnicas

Las especificaciones técnicas de los gaviones Colchón Reno® cuentan con dimensiones estandarizadas que facilitan su especificación en proyectos de ingeniería hidráulica. Asimismo, los alambres cuentan con revestimientos de aleación o poliméricos, según las condiciones del entorno donde se instalen.

Medidas estándar del Colchón Reno®

-Las dimensiones típicas de las aberturas de la malla de acero son de aproximadamente 6 × 8 cm.

-La longitud del Colchón Reno® siempre es múltiplo de un metro, por lo que, suele variar entre 2 y 6 metros.

-El ancho de estos colchones de Maccaferri es de 2 metros sin variación.

Revestimiento contra la corrosión de la malla de acero

Maccaferri fabrica la malla del Colchón Reno® con alambres de acero de bajo contenido de carbono. Según las especificaciones del proyecto, es recomendable que esta malla también cuente con un revestimiento de desempeño superior.

Para ello, Maccaferri desarrolló PoliMac®, un material no contaminante porque está libre de aditivos tóxicos para los cuerpos de agua. Este revestimiento ofrece una elevada resistencia química en los entornos más hostiles, por ello, es clave en proyectos de ingeniería hidráulica.
