En este artículo terminaremos de confirmar el nombre correcto de la malla empleada para los gaviones: ¿es de doble o de triple torsión? ¿Y cómo afecta este detalle al desempeño de la estructura modular de estas soluciones? De acuerdo con las especificaciones técnicas de la norma Canacero 2020, esto es todo lo que debes saber acerca de la malla de acero para gaviones y colchones.

¿Malla triple o doble torsión? Esta es la respuesta

La malla de alambre hexagonal que se utiliza para la fabricación de gaviones y colchones recibe frecuentemente el nombre de “triple torsión“. Sin embargo, su denominación correcta es “doble torsión“, aunque visualmente pueda parecer que tiene tres nudos.

Si bien esta confusión puede ser común, la normativa internacional ASTM A975 y referida en la guía del INVIAS reconoce el término adecuado de “doble torsión“. En cuanto al terreno nacional, esta acepción es reafirmada por la NMX-B-085-CANACERO-2020, la cual especifica en el punto 1.2 lo siguiente:

“La malla de alambre hexagonal triple torsión también conocida como doble torsión, usada para fabricar los gaviones y colchones, se produce en rollos y/o hojas para conformar gaviones de diferentes estilos, basados en el tipo de recubrimiento […]”.

¿Por qué se llama malla doble torsión?

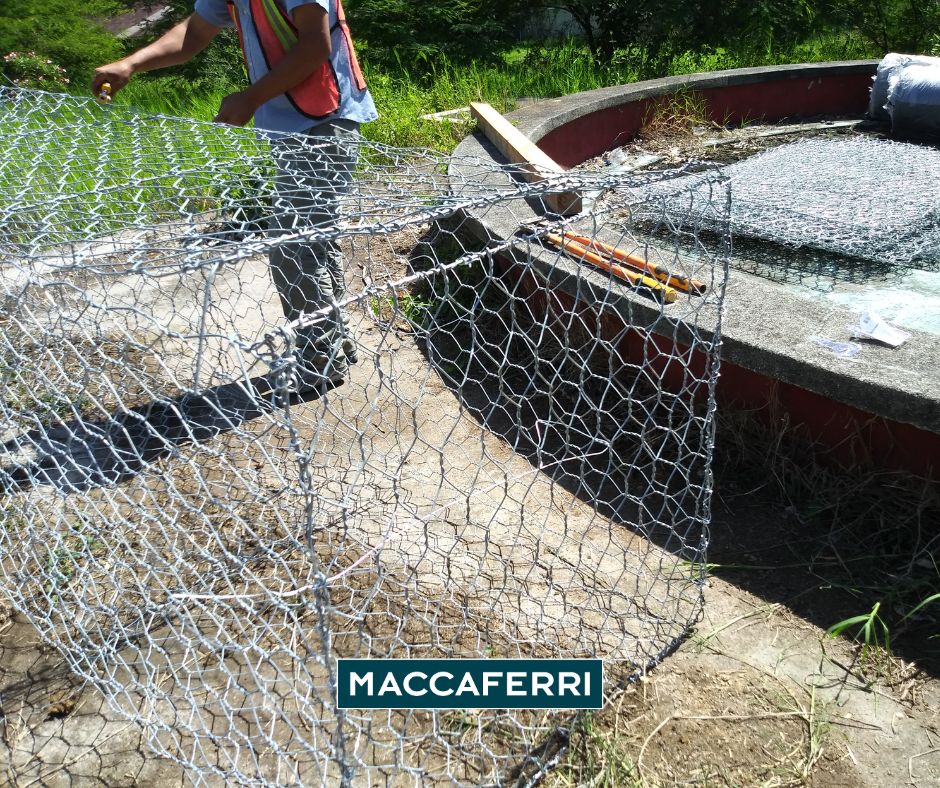

Esta malla se produce en forma de rollos o en hojas para la confección de estructuras como gaviones tipo caja o colchones. Es una malla compuesta por dos alambres de acero entrelazados mediante una doble torsión que forma aberturas hexagonales. Su función principal es contribuir a un control eficaz en superficies naturales o intervenidas, como taludes, cortes o excavaciones.

Gracias a su versatilidad, la malla de doble torsión es fundamental en la fabricación de soluciones geotécnicas e hidráulicas. Además, posee la capacidad de mantener la integridad estructural, incluso, si uno de los alambres se rompe. Esto se debe a que su patrón de tejido redistribuye las tensiones a los alambres adyacentes. El diseño tipo “nudo” evita fallos mayores en la estructura.

El alambre utilizado es de acero con bajo contenido de carbono y cuenta con un recubrimiento anticorrosivo, ya sea metálico o polimérico. La finalidad de este último elemento es brindar una mayor resistencia en ambientes agresivos, como climas tropicales.

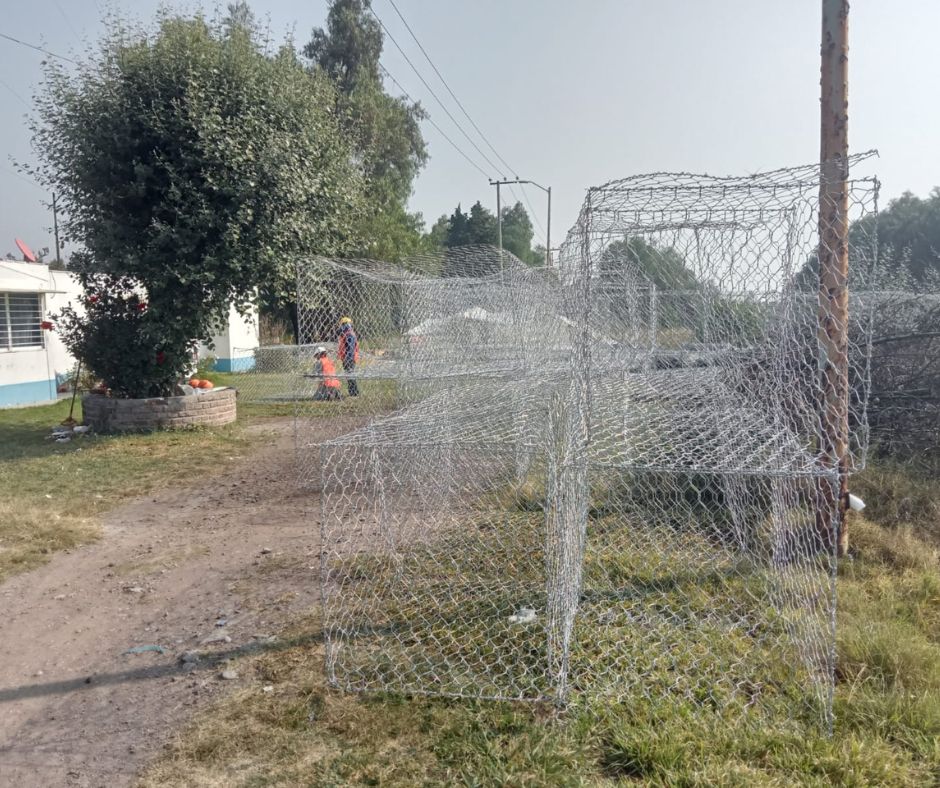

Usos de la malla doble torsión en gaviones

Las mallas de doble torsión tienen un uso extendido en la fabricación de gaviones. Recordemos que estos son estructuras modulares de alambre que llevan piedras en su interior. Las cajas de gaviones son colocadas en hileras para dar lugar a diferentes estructuras de contención y proteger, así, infraestructuras, ayudar a contener taludes o formar muros.

Particularmente, los gaviones fabricados por Maccaferri son de alto desempeño gracias a su malla hexagonal de acero doble torsión protegida con aleaciones exclusivas de Zinc, PVC o revestimiento polimérico con resistencia a la abrasión.



Esta gama de opciones hace de los gaviones una solución versátil para obras que están bajo ambientes con condiciones extremas, contaminación química y alta exposición a rayos UV. Así, los gaviones y colchones de Maccaferri son utilizados en una amplia variedad de obras:

• proyectos geotécnicos

• infraestructura vial

• minería

• protección ambiental

• diseño arquitectónico

• ingeniería hidráulica

Tipos de alambre para el tejido de la malla doble torsión y el armado de gaviones

Con base en las especificaciones técnicas que hace la Canacero en la NMX-B-085-CANACERO-2020, estas son las características de los componentes que dan forma y resistencia a los módulos de los gaviones:

• Alambre de borde: se emplea para delimitar la malla en dirección perpendicular al trenzado doble torsión. Se enrolla mecánicamente alrededor de los alambres principales. Su diámetro debe ser mayor al del alambre de la malla para brindar mayor rigidez.

• Alambre para aristas: se coloca en los bordes paralelos a las torsiones de la malla. Es tejido de forma continua durante el proceso de fabricación.

• Alambre de amarre: tiene el mismo recubrimiento que el alambre principal de la malla. Se utiliza para unir módulos vacíos o llenos, así como para cerrar y asegurar las unidades rellenas. Su diámetro es menor al de la malla.

• Tensores o atiesadores: son alambres que ayudan a mantener las caras frontales del gavión lo más verticales posible. Conectan los paneles frontales y traseros y se colocan en el interior de la estructura. Se fabrican con el mismo material que el alambre de amarre y se recomienda usar al menos cuatro por metro cúbico. Estos elementos deben tener un recubrimiento metálico, de PVC o polimérico.

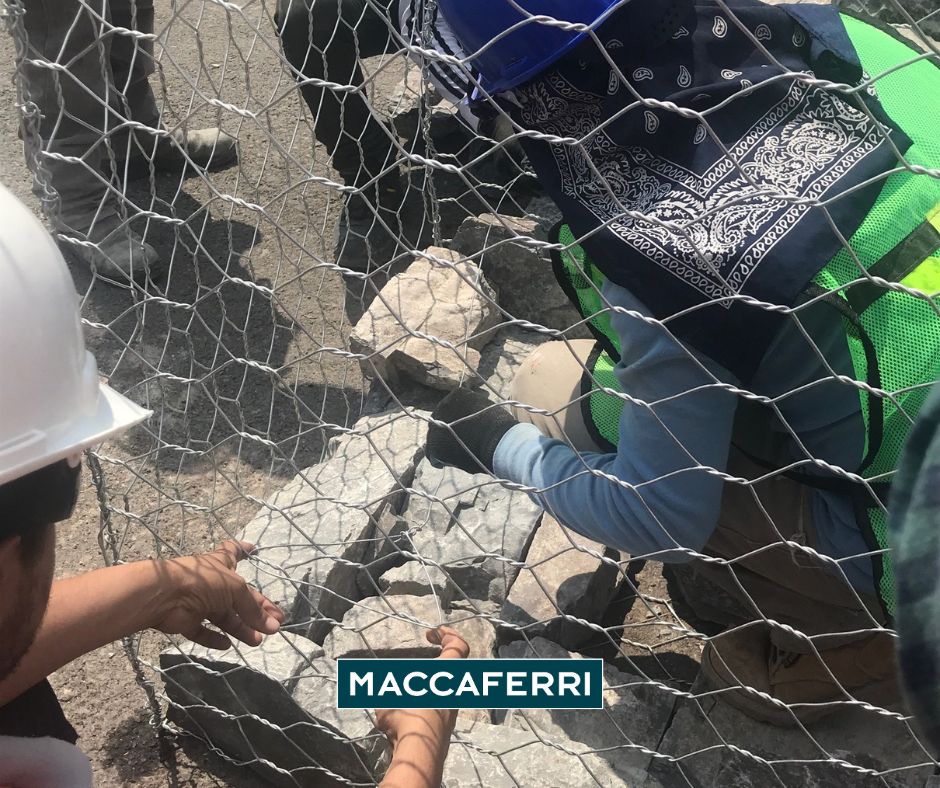

Tipos de recubrimiento para la malla doble torsión

De acuerdo con la mencionada norma de la Canacero, los módulos de malla hexagonal doble torsión para los gaviones y colchones se clasifican de acuerdo con el tipo de recubrimiento del alambre. A su vez, la elección adecuada de la solución dependerá del análisis y la exigencia del proyecto.



• Malla con alambre recubierto de zinc

• Malla con aleación de zinc y 5 % de aluminio (Zn-5Al-MM)

• Malla con un recubrimiento de cinc, pero con un adicional de PVC u otro polímero

• Malla recubierta con aluminio

La aplicación de estos recubrimientos sobre la malla hexagonal se realiza antes de la doble torsión, según la norma CANACERO. Asimismo, dicho documento recomienda evaluar el entorno de aplicación para seleccionar el recubrimiento más adecuado. Esto garantiza el desempeño y la durabilidad del sistema en función de las condiciones específicas del proyecto.

Norma Canacero para gaviones y colchones

Las especificaciones técnicas sobre la malla doble torsión de los gaviones tiene fundamento en la historia y experticia misma de Maccaferri, pionero en estas soluciones para ingeniería civil.

Por lo anterior, para esta norma nacional, Maccaferri de México participó activamente en la elaboración de la versión NMX-B-085-CANACERO-2020.

Esta norma define los requisitos técnicos que deben cumplir los elementos utilizados en la fabricación, ensamblaje e instalación de estos productos de malla doble torsión y sus respectivos recubrimientos.
