Malla doble torsión de acero: soluciones eficientes para la contención

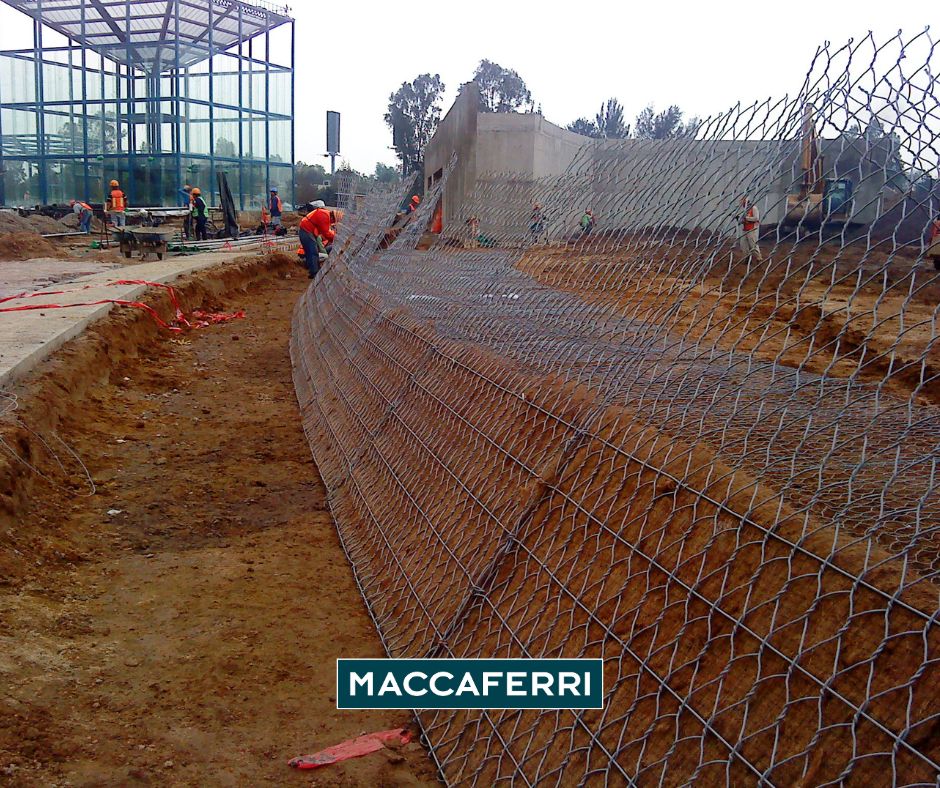

La malla de acero de doble o triple torsión es un material altamente eficiente utilizado en diversas estructuras de contención. Este tipo de malla puede formar parte de sistemas con cables y anclajes que se extienden sobre taludes, o bien, emplearse para conformar gaviones, los cuales se disponen en hiladas para construir distintos tipos de muros.

En cualquiera de sus aplicaciones, el objetivo principal de estas soluciones de malla de acero es estabilizar terrenos y mitigar riesgos relacionados con desprendimientos de rocas.

En el caso específico de los gaviones, es posible encontrar diversas variantes diseñadas para adaptarse a condiciones geotécnicas específicas. Una de estas alternativas es el sistema TerraMesh®, desarrollado y patentado por Maccaferri. Su valía radica en que permite construir estructuras de contención más altas y resistentes en comparación con los muros tradicionales de gaviones.

¿Qué diferencia al Sistema TerraMesh® de los gaviones convencionales?

De acuerdo con el informe técnico de la ingeniera Paula Tayná, elaborado para Maccaferri, el sistema TerraMesh® se compone de módulos que también utilizan malla doble torsión y relleno de roca.

Sin embargo, a diferencia de los gaviones convencionales, este sistema cuenta con una cara frontal continua que se extiende hacia el suelo, misma que puede complementarse con geomallas, según las necesidades del proyecto. Esta característica le brinda mayor capacidad estructural y flexibilidad de diseño.

Además, Maccaferri diseñó una versión de estos sistemas de malla doble torsión de acero qué está específicamente enfocada en integrarse armoniosamente con el medio ambiente.

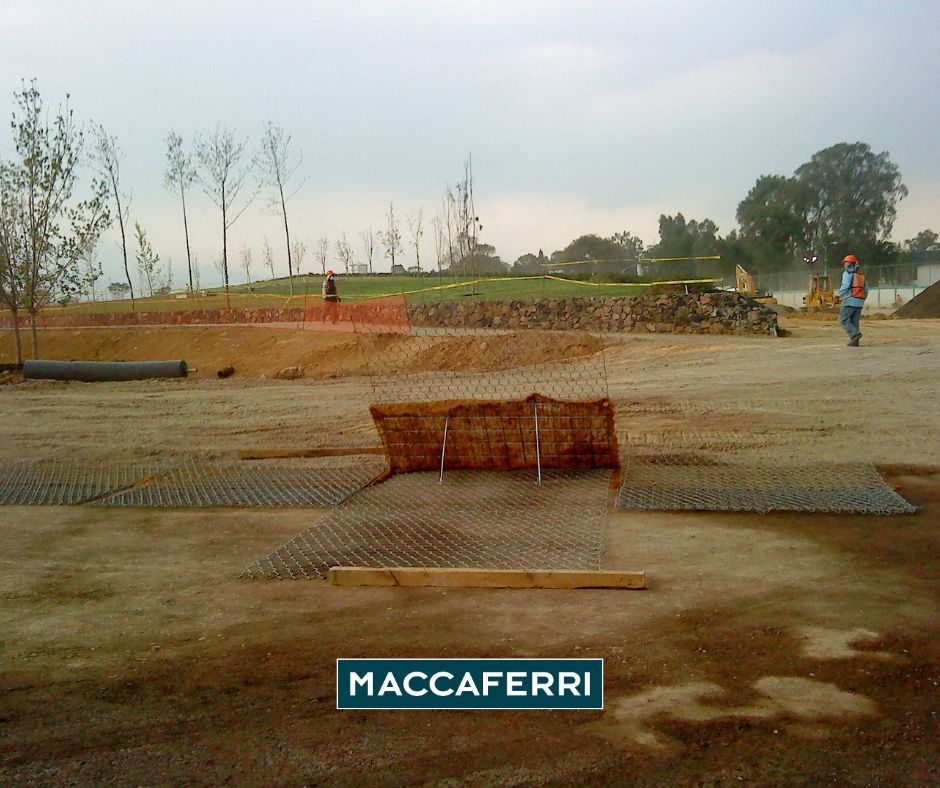

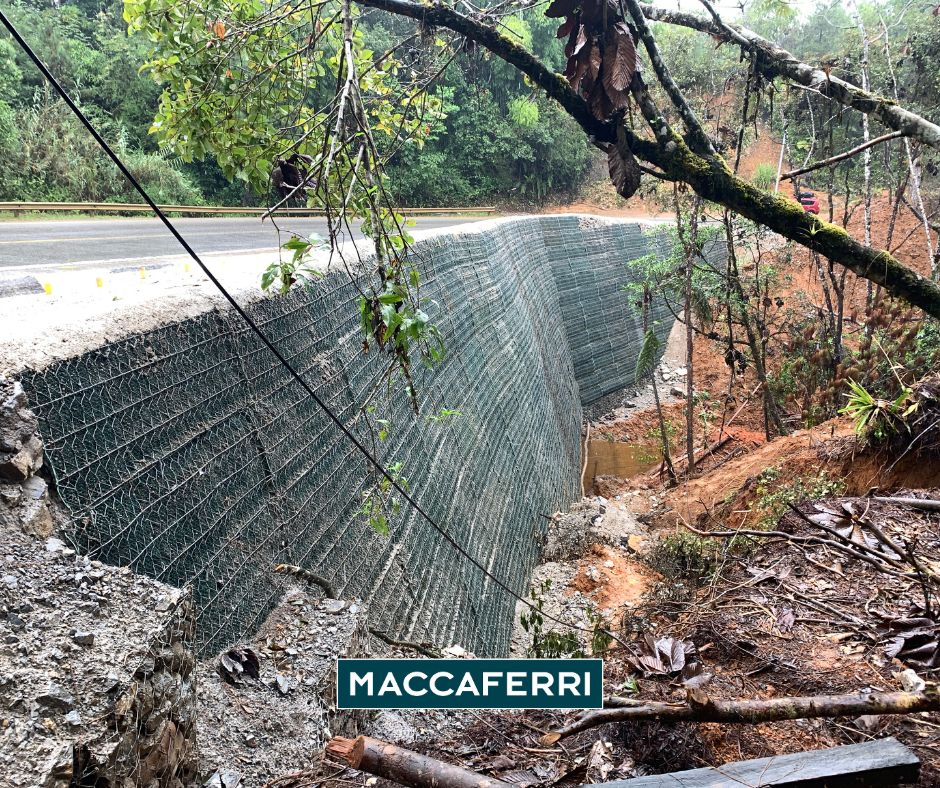

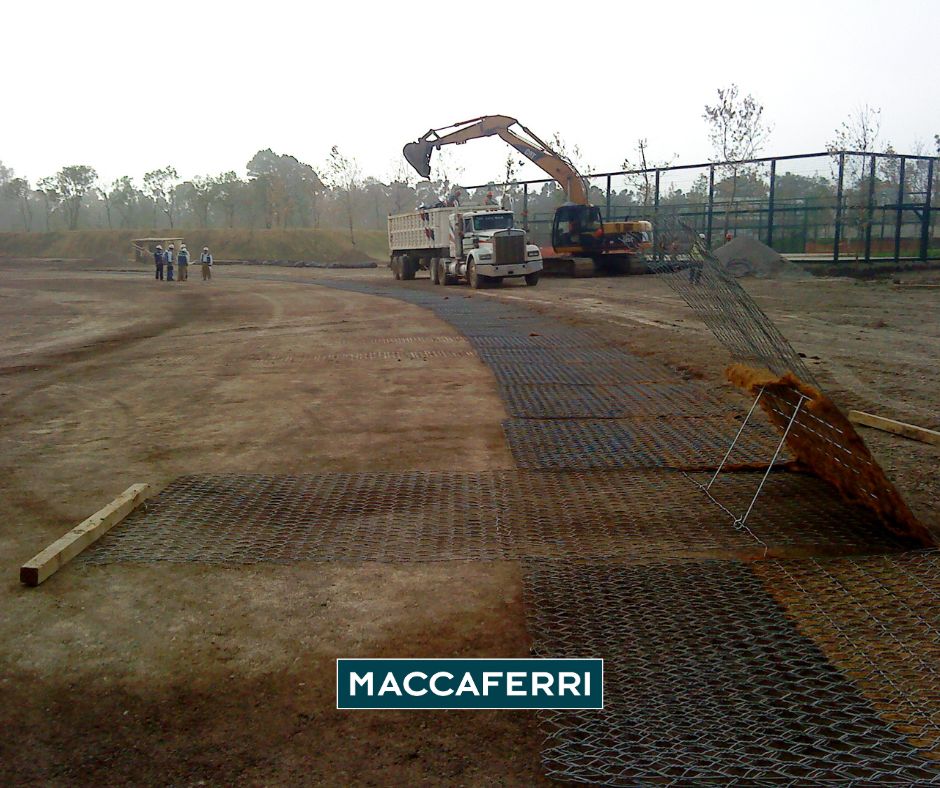

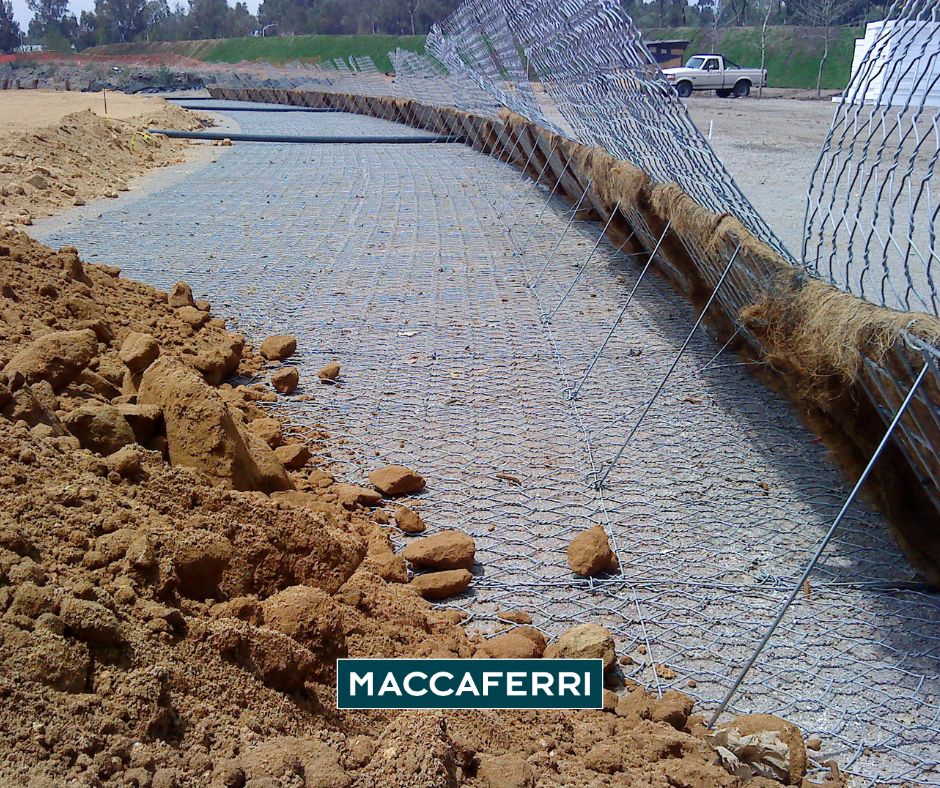

Se trata de TerraMesh® Verde, una solución que no tiene una cara visible de roca, sino que más bien incorpora una geomanta o biomanta colocada entre la malla metálica de los anclajes y una segunda malla que da forma a la cara frontal.

Estos elementos de TerraMesh® Verde, en conjunto, permiten confinar el suelo y fomentar el crecimiento de vegetación seleccionada. De esta manera, dan lugar a una estructura verde que se mimetiza con el entorno natural.

Partes que componen al sistema de malla de acero TerraMesh®

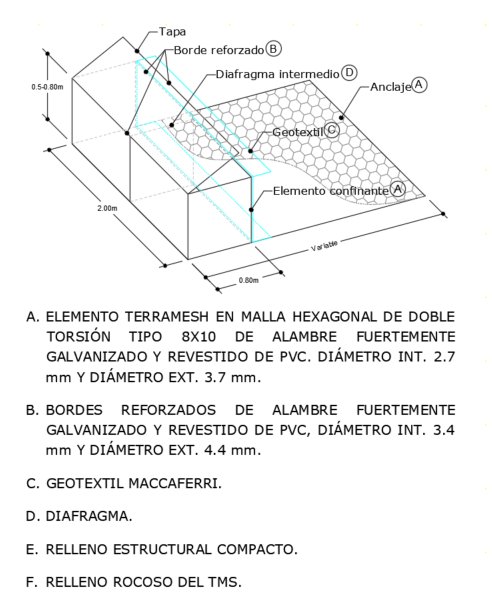

La versión prismática de TerraMesh® abarca 6 elementos claves, conformados no solo por la malla hexagonal doble torsión de acero, sino también por geotextil. Además, el tipo de malla empleada para estos sistemas es sometida a un proceso de galvanizado.

Al mismo tiempo, el acero de la malla puede contar con un revestimiento adicional con el fin de hacerle más resistente frente a condiciones donde predomina la corrosión. Aquí te compartimos el esquema básico que debes conocer sobre el Sistema TerraMesh®.

Las soluciones de malla de acero y geosintéticos usados para contención en el Parque Industrial Querétaro

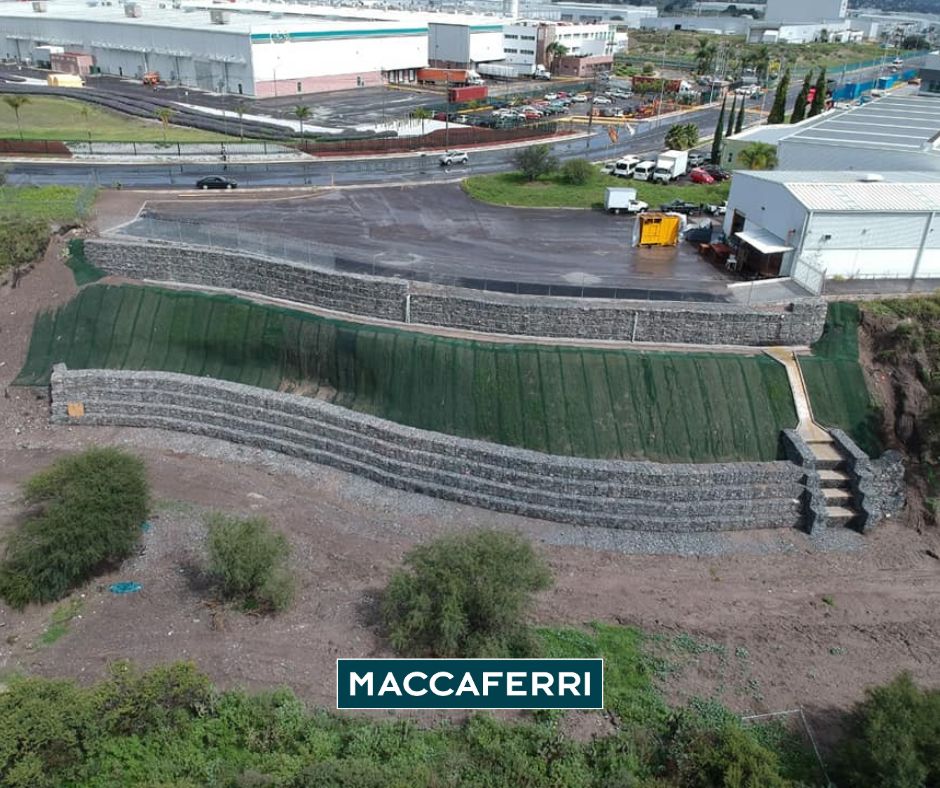

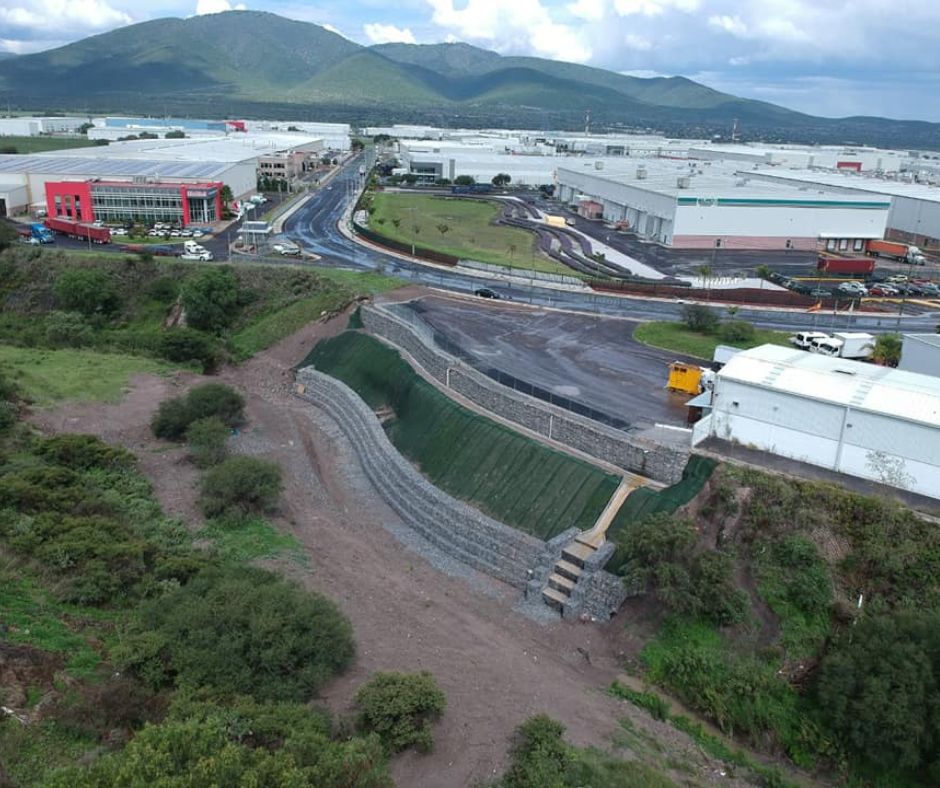

Una aplicación exitosa de este sistema de malla de acero, TerraMesh®, tuvo lugar en una nave del Parque Industrial Querétaro. La finalidad de su uso, en conjunto con otras soluciones de malla doble torsión y geosintéticos, fue ayudar a resolver un problema crítico de erosión.

Durante la temporada de lluvias, una empresa clave en la zona enfrentaba deslizamientos de taludes. Estos comprometían áreas de estacionamiento y rampas de acceso a patios de carga. La combinación de suelos altamente erosivos y precipitaciones intensas era la principal causante de los desplazamientos del terreno.

¿Para qué se usaron las soluciones de malla doble torsión?

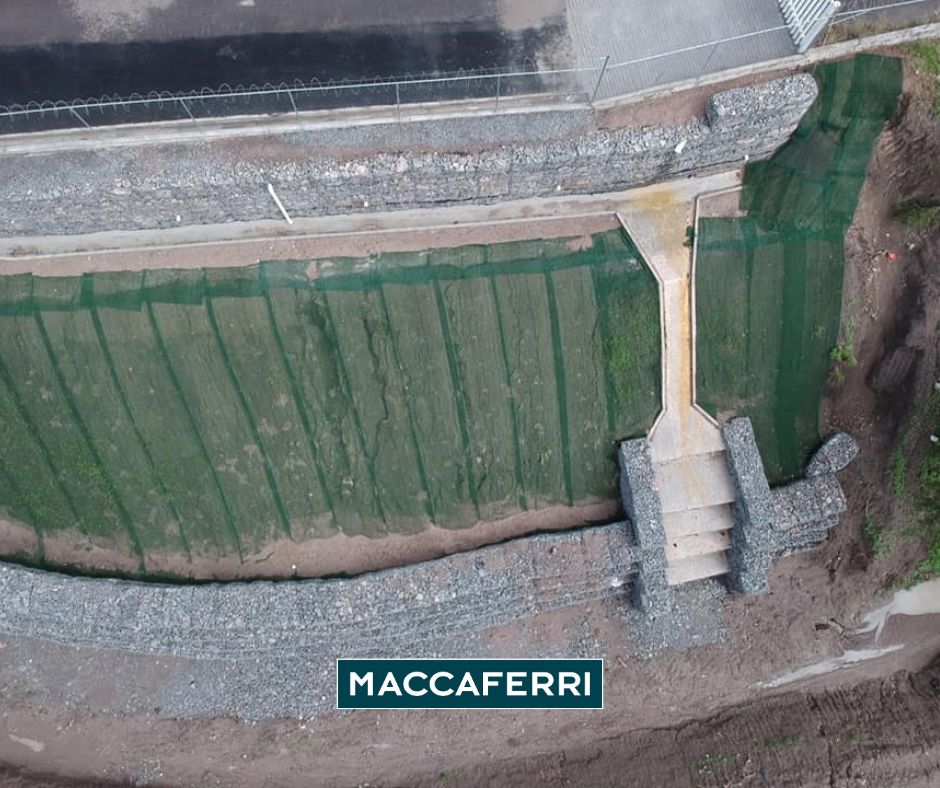

• Contención en el pie del talud: se construyó un muro de gaviones con recubrimiento de PVC. Permitió retener el suelo y canalizar el escurrimiento superficial.

• Refuerzo de áreas funcionales: el Sistema TerraMesh® se implementó para construir un muro mecánicamente estabilizado en la zona del estacionamiento.

¿Cuáles geosintéticos fueron usados?

• Control de erosión en la cara del talud: se instaló una geomanta tridimensional para retener las partículas finas del suelo. A su vezo, esto fomentó el crecimiento vegetal.

• Gestión hídrica: en el muro de TerraMesh® se incorporó un sistema de drenaje a base del geocompuesto MacDrain®. Este geosintético evita la acumulación de agua y presión de poro, lo que garantiza mayor estabilidad estructural.

Este ejemplo en Querétaro demuestra la versatilidad de la malla doble torsión y los diferentes sistemas que puede formar para mitigar riesgos por deslizamientos en terrenos inestables. Conoce más sobre cómo proteger infraestructura y asegurar operación continua en nuestra sección de Noticias.
