Los gaviones son soluciones idóneas para la protección de puentes, son elaborados con malla de doble/triple torsión. La flexibilidad de los gaviones les permite adaptarse a diferentes tipos de topografías y detalles constructivos, al mismo tiempo que favorecen procesos de vegetación.

¿Dónde se utilizan los gaviones?

Los gaviones se utilizan en puentes con la función de proteger las pilas contra socavación y para construir estribos.

1 Problemas por socavación de puentes

El flujo del agua puede alcanzar velocidades críticas, capaces de mover partículas del suelo. Esto deriva en un proceso erosivo que, a su vez, conlleva el desgaste de los márgenes y el lecho. Esto puede provocar pérdida de material o suelo, separación del terreno natural con la estructura, provocando asentamientos y grietas en las carreteras.

Otro problema es la erosión del suelo de cimentación de la estructura. En tal caso, la estructura pierde su apoyo y la estabilidad de todo el puente se ve comprometida. Para evitar esta problemática, el margen debe estar protegido.

Usos de los gaviones para mitigar riesgos por socavación

• Revestimiento: los gaviones pueden ser utilizados para revestir los fondos de los cuerpos de agua y las márgenes. En tal caso, se utilizan los gaviones tipo colchón (Colchón Reno® de Maccaferri). Para cada caso en particular, se deben evaluar las condiciones topográficas, tipo de obra y si es necesario un recubrimiento polimérico de alto desempeño para obras con ambientes agresivos donde hay corrosión, abrasión y exposición UV. En este tales casos, el gavión que mejor responde a dichas condiciones es el PoliMac®.

• Contención: si lo que se requiere es estabilizar las márgenes, los gaviones caja son excelentes soluciones para construir estructuras de contención a gravedad.

2 ¿Para qué sirven los estribos de puentes?

Los estribos de puentes son elementos estructurales ubicados en los extremos de un puente. Su principal función es soportar y transmitir al terreno las cargas de la superestructura, como el peso propio del puente y las cargas vehiculares.

Las funciones de estas estructuras también es evitar que el relleno del camino se desplace hacia el cauce o el vacío y, con ello, contener el terraplén de acceso. Por otra parte, brindan estabilidad estructural, para lo cual resisten los empujes horizontales del suelo, así como las acciones hidráulicas del flujo del agua.

Construcción de estribos con gaviones

Construir estribos con módulos de gaviones implica limpiar el terreno y preparar la base. Para ello, Maccaferri recomienda utilizar el lastre para refuerzo y regularización de la base. Ahora bien, en estas estructuras para puentes, se utilizan diferentes tipos de gaviones.

• Los Colchones Reno® se colocan para proteger la base de la estructura.

• La construcción del muro con gaviones caja abarca colocar bloques de confinamiento, así como los contrafuertes para un cerramiento lateral.

• La construcción de apoyo también se realiza con gaviones caja. Sin embargo, estas estructuras pueden combinar elementos como una viga transversal con neopreno en la parte superior, así como un perfil metálico que da lugar a la superficie de rodamiento.

• En cuanto al dimensionamiento de los estribos con gaviones, es clave definir las cargas actuantes: la de la superestructura y la del tráfico. Asimismo, es necesario analizar y especificar los parámetros del suelo de la fundación y del terraplén.

• Finalmente, la geometría del muro debe proyectarse de manera simétrica para que las cargas sean distribuidas de manera uniforme.

¿Cómo se utilizaron los gaviones en un puente de Puebla?

Los gaviones tipo caja fueron utilizados en el Puente de San Marcos como estructuras de protección contra la socavación. Este fenómeno comprometía la integridad de los pilares en dicha estructura que es clave para la comunicación de la zona serrana con la ciudad de Zacatlán.

Por lo tanto, la intervención debía incrementar el factor de seguridad de la pila 2 que se encuentra en contacto directo con el río San Marcos. Este cuerpo de agua causaba un progresivo robo del material fino que rodea la pila. Por lo tanto, incrementaba el riesgo de que la estructura quedara descubierta y, en consecuencia, de que la pila terminara totalmente expuesta hasta derivar en un colapso.

Aplicación de los gaviones en el Puente de San Marcos

• Los gaviones fueron una solución con capacidad de resistir las altas velocidades del río, el arrastre de sólidos y brindar, así, protección contra socavación.

• La altura del gavión fue determinada con base en visitas a campo por parte de los ingenieros de Maccaferri. También se llevaron a cabo estudios hidrológicos facilitados por la SCT.

• La intervención incluyó una platea deformable al pie del muro de gavión. Se colocó con la función de evitar que la erosión del suelo pudiera llegar hasta la base del muro. Esto garantizó la permanencia de dicha estructura.

• En total, se utilizaron 92 m3 de gavión caja para la protección de este puente en Puebla.

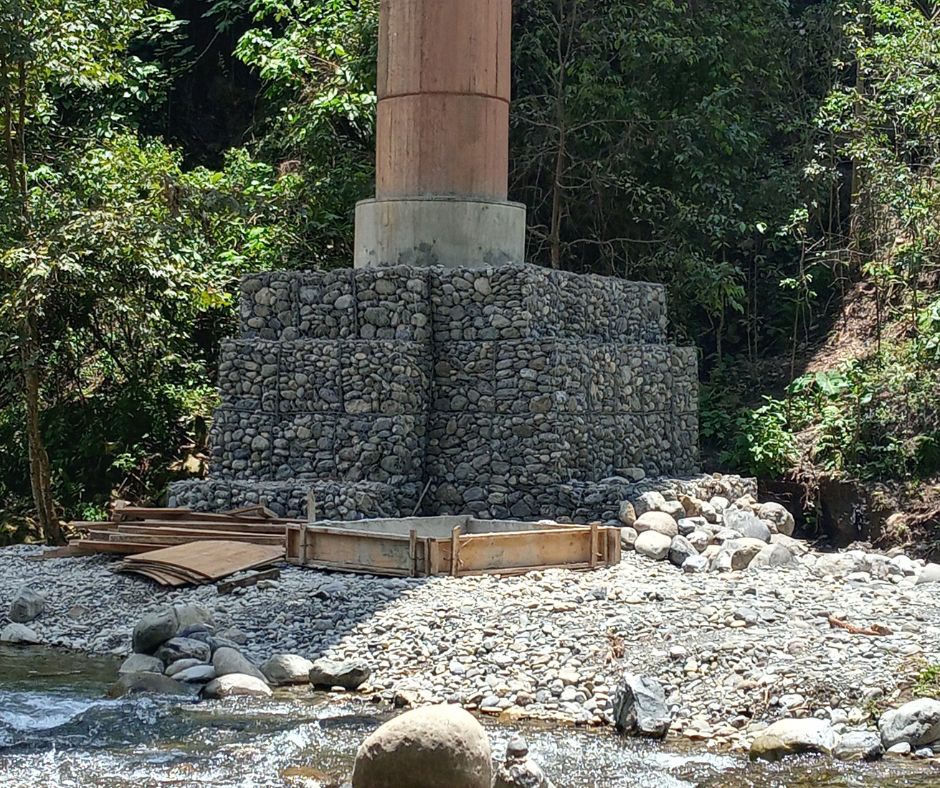

Gaviones para proteger pilares del Puente San Marcos en Puebla

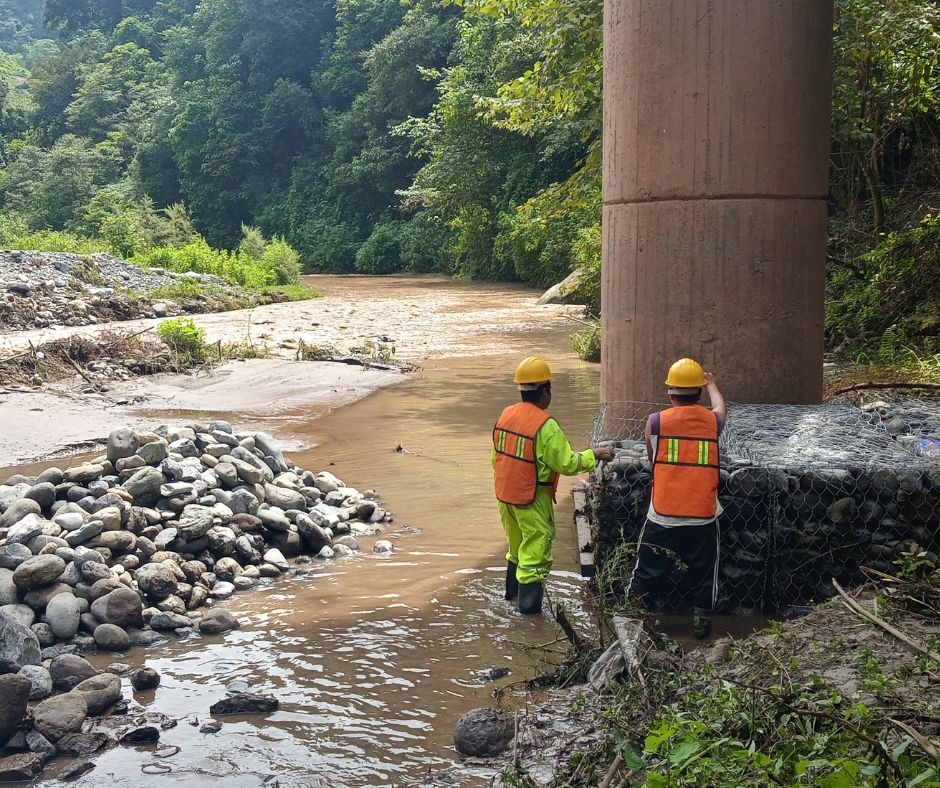

Colocación de gaviones en el Puente San Marcos de Puebla

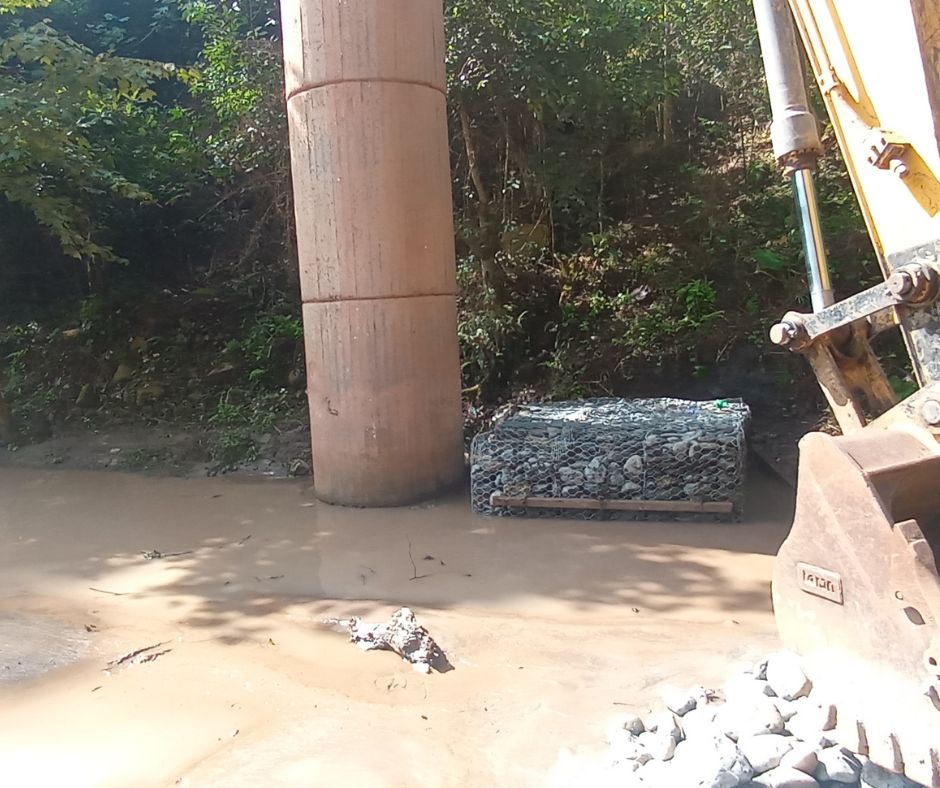

Aplicaciones de los gaviones en puentes
