Desde el punto de vista físico, es importante que las rocas para los gaviones de malla doble torsión cumplan con factores como la densidad, porosidad y permeabilidad. Lo anterior porque estos afectan la capacidad de la estructura para resistir el paso del agua y mantener su integridad en estructuras de contención a largo plazo.

Por otro lado, también resulta ideal que las rocas con que se llenarán las cajas de malla doble torsión cumplan algunos parámetros químicos. Estos les permiten tener resistencia aun en ambientes agresivos. En ese sentido, es importante que las piedras resistan sales, así como soluciones ácidas o alcalinas.

Parámetros que deben cumplir las rocas de los gaviones

• En primer lugar, las rocas para los gaviones deben ser naturales, usualmente son tomadas in situ y esto es uno de los aspectos que hacen a estas soluciones para ingeniería civil altamente rentables y sustentables.

• El elegirlas, debes observar que sean piedras compactas, sin fracturas visibles y con alta resistencia mecánica. En cuanto a la forma, pueden ser angulares o redondeadas, pero en cualquier caso debes cuidar que sus aristas no rasguen la malla del gavión.

• La resistencia a la compresión es fundamental para soportar las cargas que actúan sobre los módulos de malla doble torsión del gavión, especialmente en muros de contención o estructuras hidráulicas. Por ello, las rocas deben tener una resistencia mínima a la compresión en estado húmedo de 150 kg/cm².

Elige rocas resistentes al clima

También es recomendable elegir rocas con baja porosidad, ya que esta característica limita el paso de agua y aire, lo que se traduce en una mayor durabilidad del gavión. En climas húmedos o zonas con presencia constante de agua, es esencial que la piedra tenga baja absorción y buena estabilidad frente al intemperismo.

Para tal fin, las rocas con que se llenarán los gaviones deben presentar una absorción de agua inferior al 4 % y la pérdida de masa por intemperismo no debe superar el 10 %. Con ello, la estructura de de malla doble torsión tendrá mejor estabilidad frente al agua y temperaturas extremas.

Tipo de roca ideal para gaviones

Las rocas para rellenar la caja de los gaviones deben tener una densidad aparente de 2.3 toneladas por metro cúbico. En ese sentido, estas son algunas opciones recomendadas: basalto (2.9 t/m³), granito (2.6 t/m³), caliza compacta (2.6 t/m³), guijarro de río (2.3 t/m³). Esta última es ampliamente usada en obras hidráulicas.

Tamaño ideal de la roca para llenar las cajas de malla doble torsión

El tamaño comercial de la caja de gaviones suele ser de 2 metros de largo por 1 de ancho y 1 de alto. El tamaño óptimo de la piedra debe estar ser entre 10 y 20 cm, o bien, ser al menos 2 veces mayor al diamante de la malla para evitar que se salga, según la NMX-B-085-CANACERO-2020.

Para el caso, cabe especificar que el tamaño común de la abertura es de 8 x10. Por lo anterior, evita materiales finos como arena o grava pequeña, ya que reducen la eficiencia de drenaje y comprometen la estabilidad. Verifica que estos sueltos no superen el 5 % del peso total de la caja del gavión.





Pasos para armar y llenar correctamente un gavión

Durante el proceso de llenado, el orden y la forma en que se colocan las rocas también influye en la estabilidad final del sistema construido con gaviones. Toma en cuenta, la siguiente guía básica:

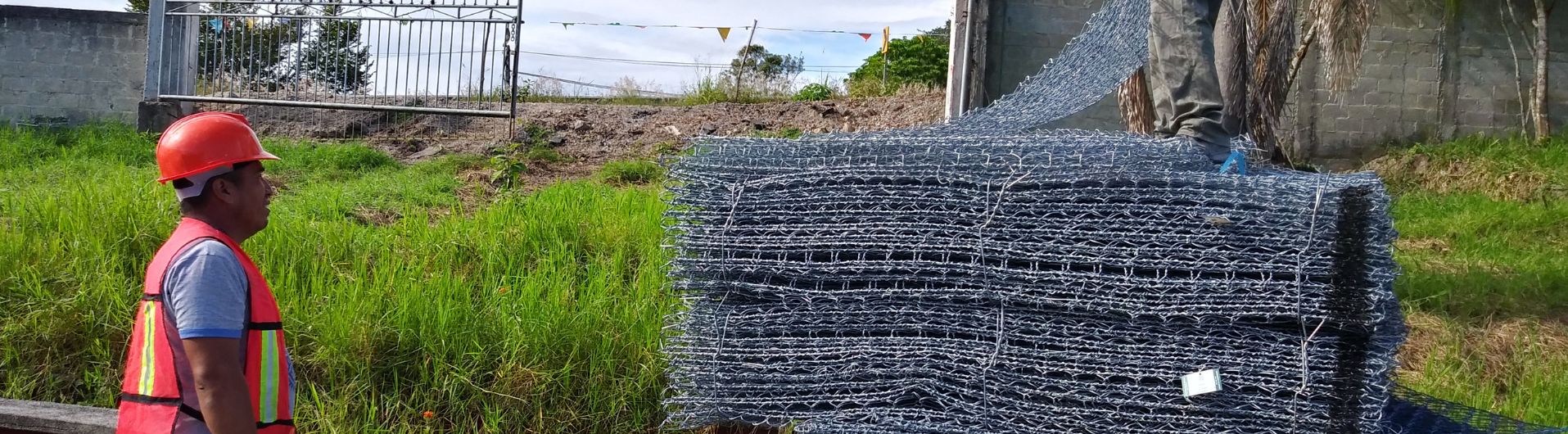

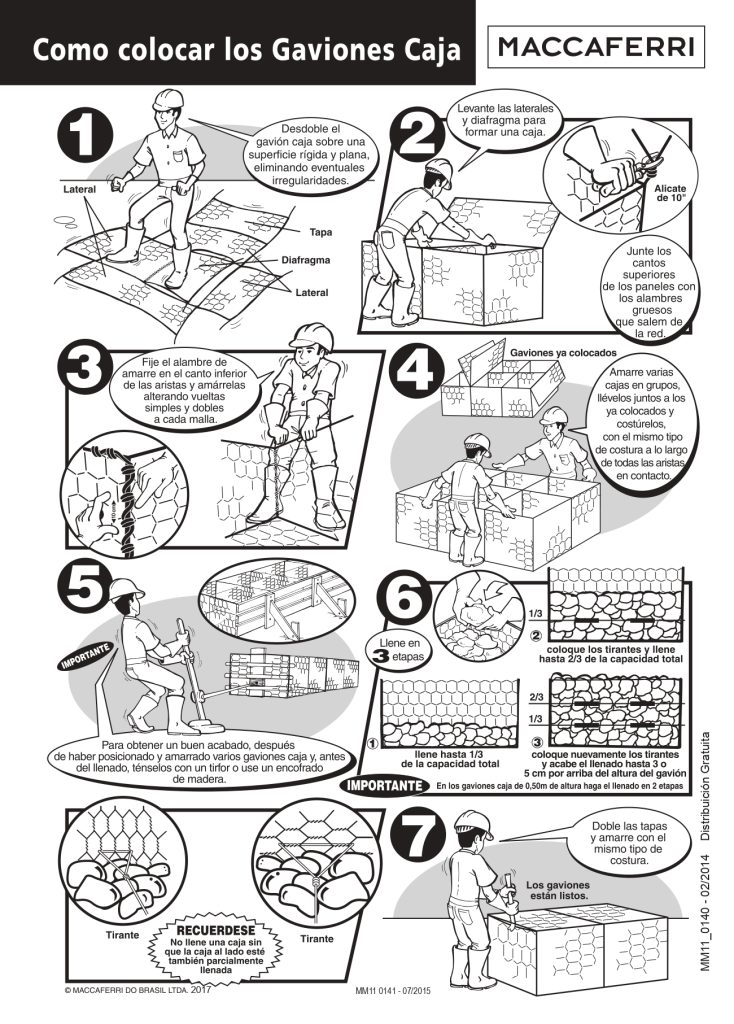

1. Desdobla la malla del gavión caja sobre una superficie rígida y plana; asegúrate de eliminar irregularidades. Luego levanta los laterales y el diafragma de malla doble torsión para formar la caja.

2. Junta los cantos superiores de los paneles con los alambres gruesos que salen de la red. Fija el alambre de amarre con el canto inferior de las aristas de la caja del gavión.

3. Haz los amarres con vueltas simples y dobles alternadas. Asimismo, amarra varias cajas de gaviones en grupos. Después de ello, y antes de proceder a llenarlos, es necesario tensar la malla con un encofrado de madera.

4. Haz el llenado del gavión en etapas. Coloca las rocas más grandes y planas contra las caras visibles de la malla. Las más pequeñas deben ir al centro del módulo.

5. No coloques rocas dentro de la caja de gavión sin antes llenar parcialmente la que se ubica a un lado. Lo ideal es llenar en tercios y colocar tirantes entre cada uno.

6. Verifica la nivelación final antes de cerrar la caja del gavión para asegurar una buena compactación y facilitar el anclaje con otros elementos.
