Canalização Retangular e Trapezoidal
2019
VEGA DE ALATORRE - VERACRUZ - México
CENAGAS-CONAGUA
CONSTRUCCIONES RODRIGUEZ DE AGUASCALIENTES.
Depto. Técnico Veracruz
PROTEÇÃO DE DUTOS NO RIO COLIPA – VERACRUZ
PROTECCIÓN DE DUCTOS EN RÍO COLIPA, VERACRUZ_0
PROTECCIÓN DE DUCTOS EN RÍO COLIPA, VERACRUZ_1
PROTECCIÓN DE DUCTOS EN RÍO COLIPA, VERACRUZ_2
PROTECCIÓN DE DUCTOS EN RÍO COLIPA, VERACRUZ_3
PROTECCIÓN DE DUCTOS EN RÍO COLIPA, VERACRUZ_4
PROTECCIÓN DE DUCTOS EN RÍO COLIPA, VERACRUZ_5
Problem
Debido a que el Río Colipa erosionó las márgenes por donde se tienen dos líneas de suministro de productos petroquímicos, en específico, dos líneas de ductos pertenecientes a Petróleos Mexicanos. El primero, un Oleducto de 30” ø, que tiene una dirección de: Nuevo Teapa-Poza Rica, que se encuentra fuera de servicio y el segundo, un gasoducto de 48” ø que tiene una dirección de: Cactus – San Fernando. El gasoducto, quedó expuesto en el km 494+500, en específico en el cruce con el Río Colipa, en las inmediaciones de la Colonia de Diana Baja.
Solution

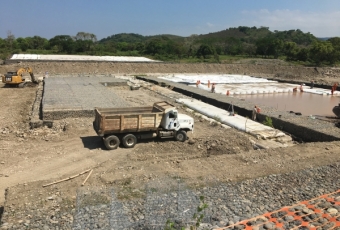

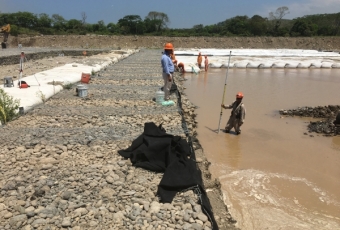

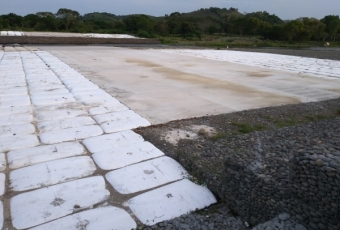

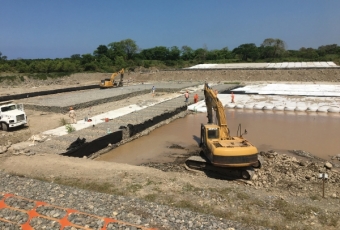

Este Gasoducto, pertenece al Centro Nacional de Control de Gas (CENAGAS) el responsable de esta línea, de igual forma mantiene la gestión y mantenimiento del ducto. La solución considerada, es la reparación de los daños ocasionados al Gasoducto de 48” ø, combinando diferentes soluciones de protección empleadas para la protección del Gasoducto. Esta combinación sugiere una zapata corrida armada, una protección longitudinal de tipo trinchera de concreto reforzado, material de relleno confinado en bolsas de geotextil, muro gavión, contenedores de bolsacreto y una losa de concreto hidráulico.
