Estructuras de Contención a Gravedad
2019
LOMAS DE ANGELÓPOLIS - PUEBLA - México
METRÓPOLIS/GRUPO PROYECTA
GAETA - SPRINGALL ARQUITECTOS
ARTURO ORTEGA
MUROS DE CONTENCIÓN, “PUNTA CASCATTA”
MUROS DE CONTENCIÓN, "PUNTA CASCATTA"_0
MUROS DE CONTENCIÓN, "PUNTA CASCATTA"_1
MUROS DE CONTENCIÓN, "PUNTA CASCATTA"_2
MUROS DE CONTENCIÓN, "PUNTA CASCATTA"_3
MUROS DE CONTENCIÓN, "PUNTA CASCATTA"_4
MUROS DE CONTENCIÓN, "PUNTA CASCATTA"_5
Problema
Para el desarrollo del club residencial se contemplo la construcción de lagos, cascadas y jardines de usos múltiples, canchas deportivas, una casa club con alberca y dos torres de departamentos. En la zona de terrazas y jardines que colinda con canchas existe un desnivel y es necesario crear distintas plataformas desde la casa club hasta distintos jardines y pasillos de la parte trasera de las torres. La topografía en pendiente descendente obliga a elevar los niveles de piso terminado en distintas áreas recreativas.
Solución

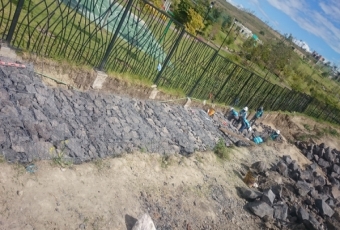

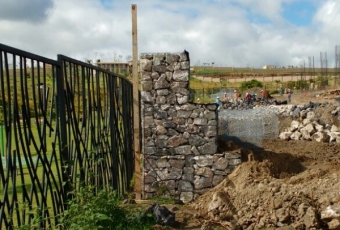

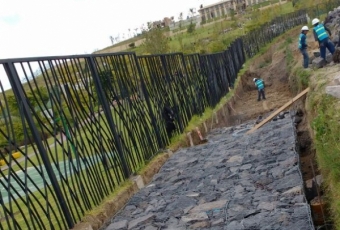

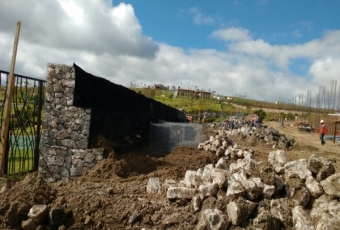

De acuerdo a los niveles de piso terminado del proyecto arquitectónico se hizo un análisis para una proyección de distintas alturas de seccionamientos con gaviones para ir formando muros de entre 2.0 m y hasta 6.5 m de altura debidamente empotrados, con relleno compactado y geotextil en la parte trasera. Ya que se trata de un proyecto arquitectónico se tuvo especial cuidado en el acomodo y relleno de los gaviones de la cara frontal de los muros, en zonas de curva y esquinas se hicieron adaptaciones en las celdas de gavión mediante cortes y traslapes de la malla triple torsión.
