Estructura de Contención en Suelo Reforzado y Refuerzo de Talud
2023
SAN TIBURCIO - ZACATECAS - México
ORLA MINING
MURO TMS ESPECIAL PARA QUEBRADORA CAMINO ROJO
MURO TMS ESPECIAL PARA QUEBRADORA CAMINO ROJO_0
MURO TMS ESPECIAL PARA QUEBRADORA CAMINO ROJO_1
MURO TMS ESPECIAL PARA QUEBRADORA CAMINO ROJO_2
MURO TMS ESPECIAL PARA QUEBRADORA CAMINO ROJO_3
MURO TMS ESPECIAL PARA QUEBRADORA CAMINO ROJO_4
Problem
En el proyecto minero Camino Rojo se encuentra la necesidad de instalar una quebradora primaria como paso inicial de su proceso metalúrgico, para la instalación de esta quebradora se necesita diseñar un muro sobre el cual los camiones de carga subirán hasta la altura de la quebradora y depositarán el mineral a quebrar mediante volteo. El mayor reto es la ausencia de material para el llenado de las celdas del Sistema Terramesh por su tamaño de grava con comportamiento de suelo.
Solution

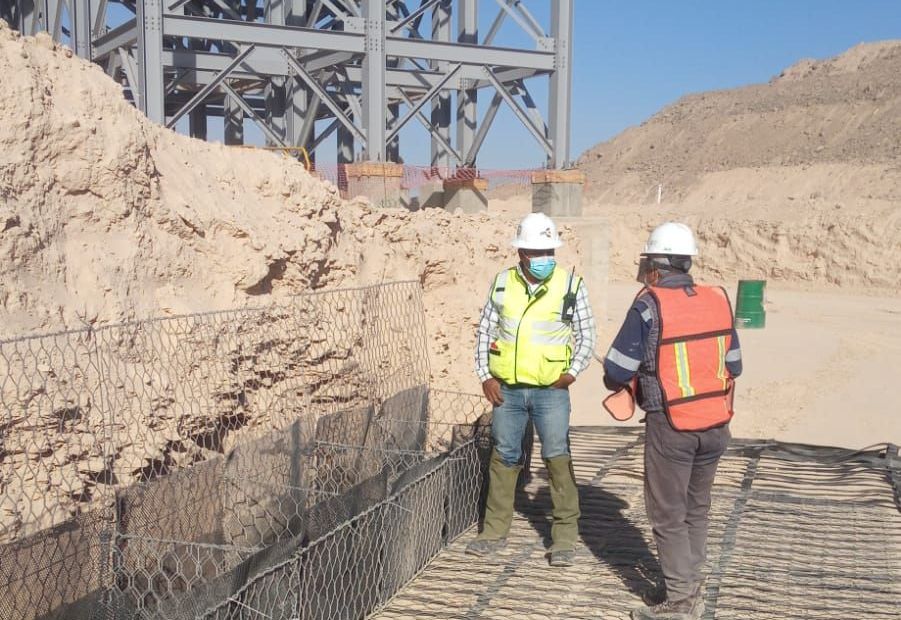

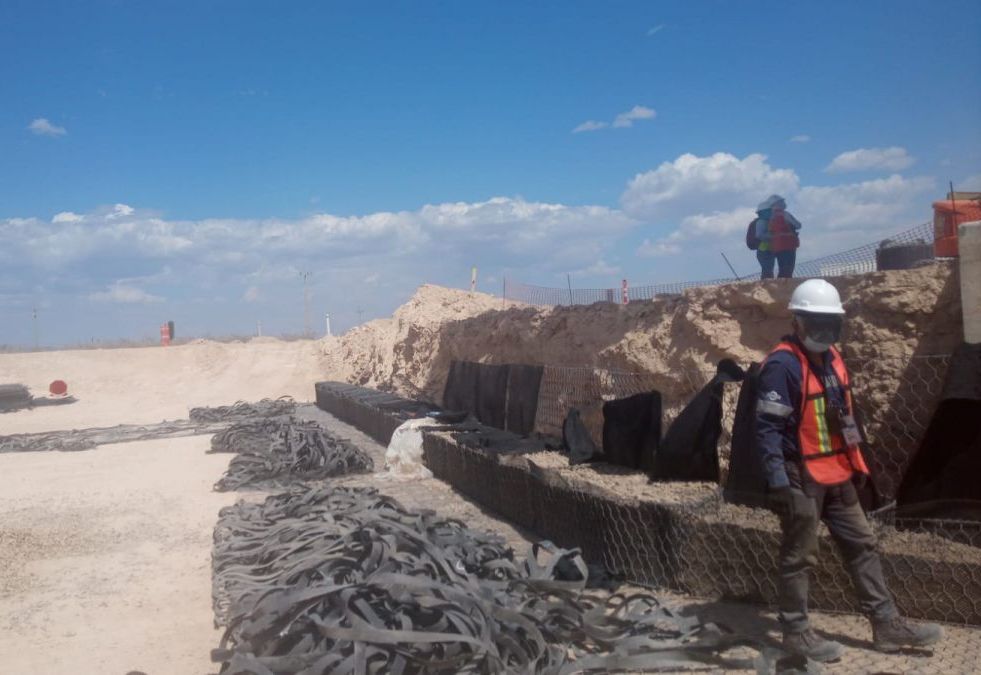

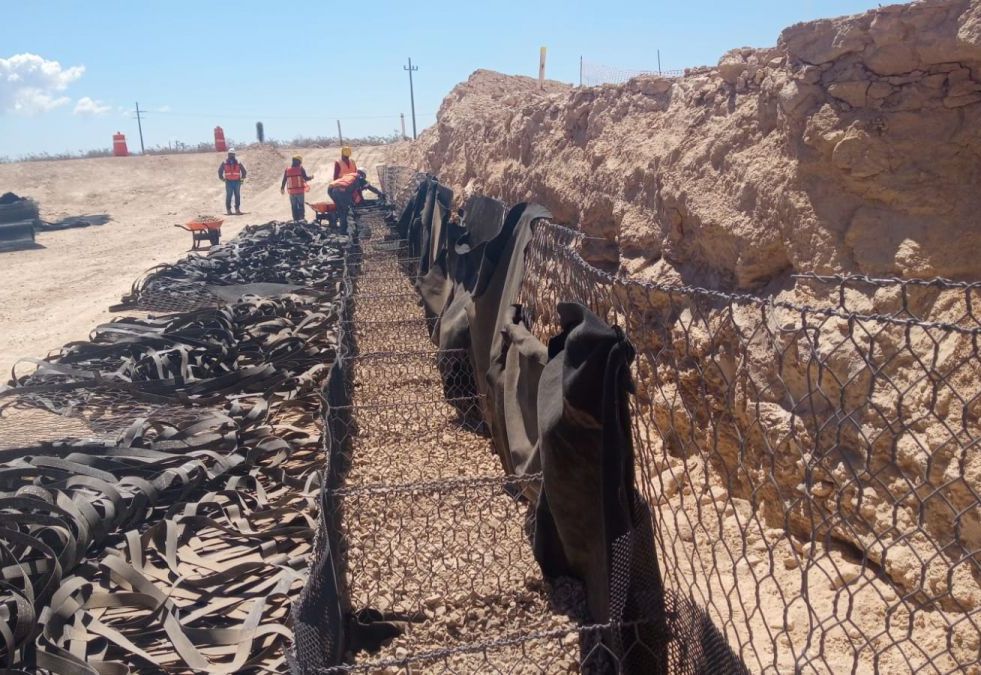

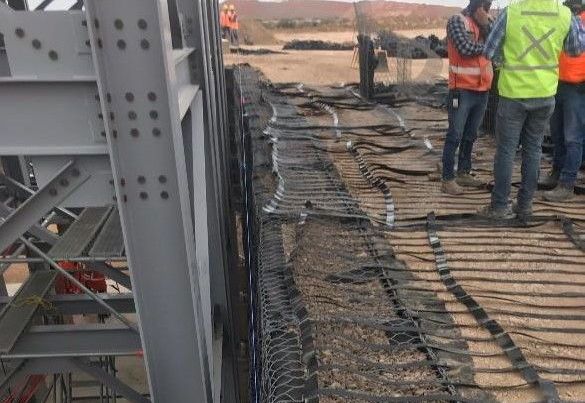

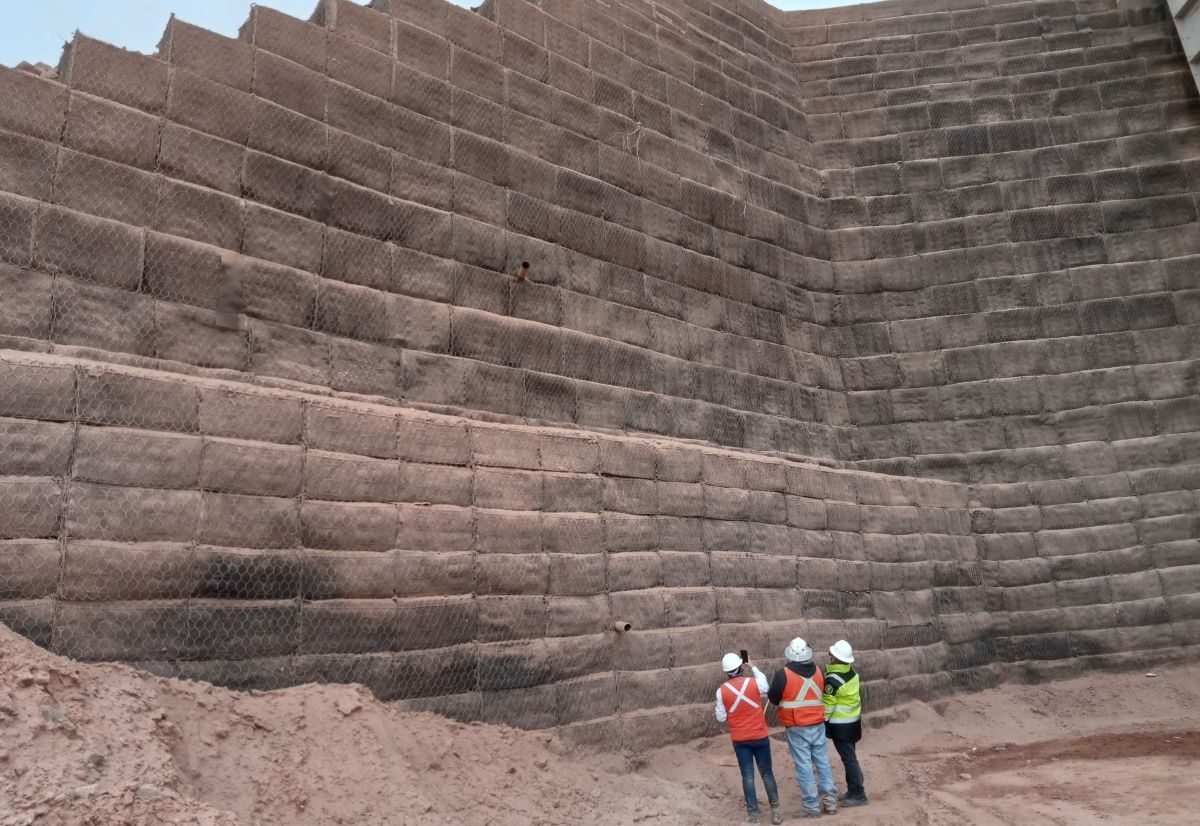

Con la información Geotécnica proporcionada por el consultor se diseñó mediante el software MacStars un muro mecánicamente estabilizado de 62m de longitud y una altura máxima de 19.10m. La falta de piedra de relleno se atendió con geomallas rígidas EG colocadas al centro de las celdas de Terramesh las cuales fueron rodeadas con MacNet para evitar la fuga de la grava por el diamante de la malla, el geotextil 80.1 envolvió la pieza para la retención de suelo fino; Geomallas PG de alta resistencia y drenaje 2L también fueron instalados.
