Revetment Protection
2021
XICOTEPEC DE JUÁREZ - PUEBLA - México
DUCTOS Y TERMINALES, S.A. DE C.V.

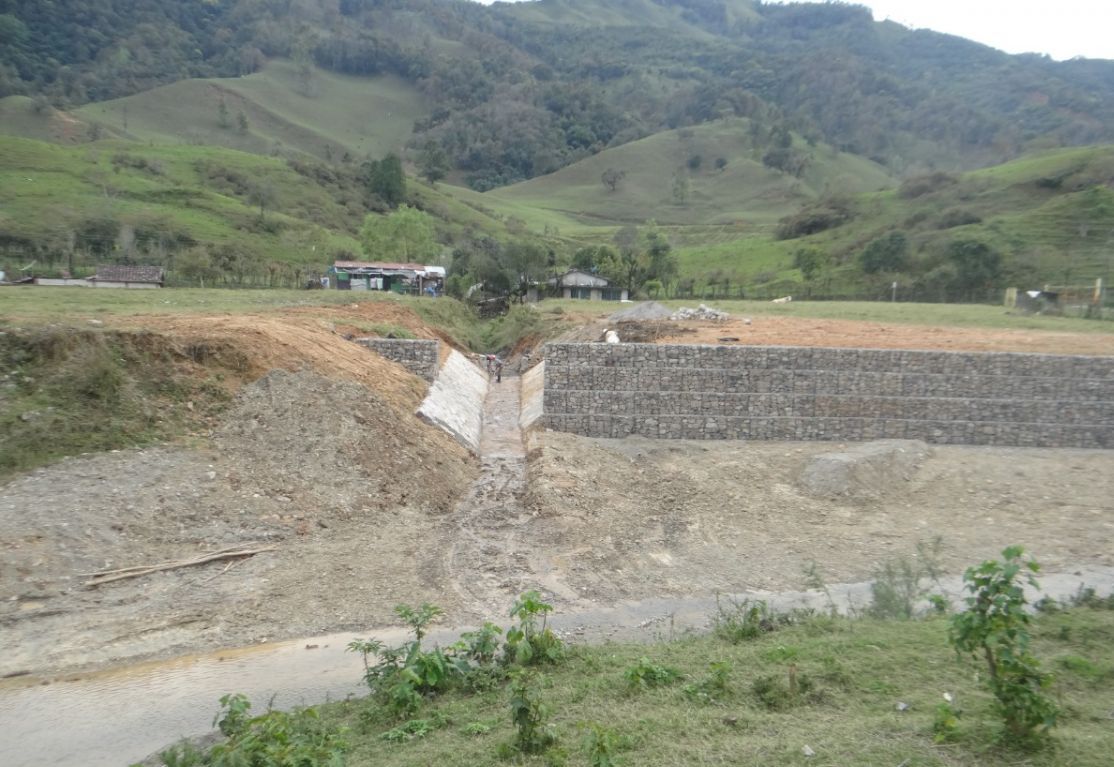

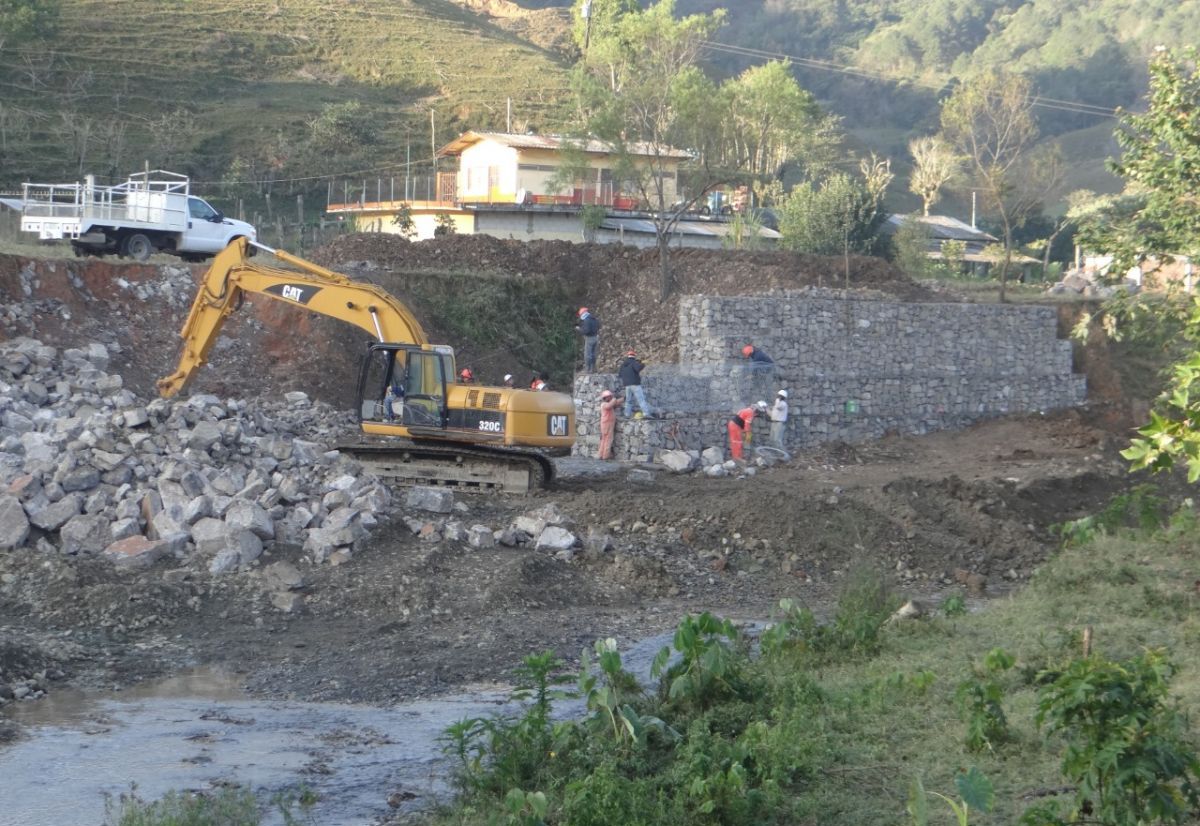

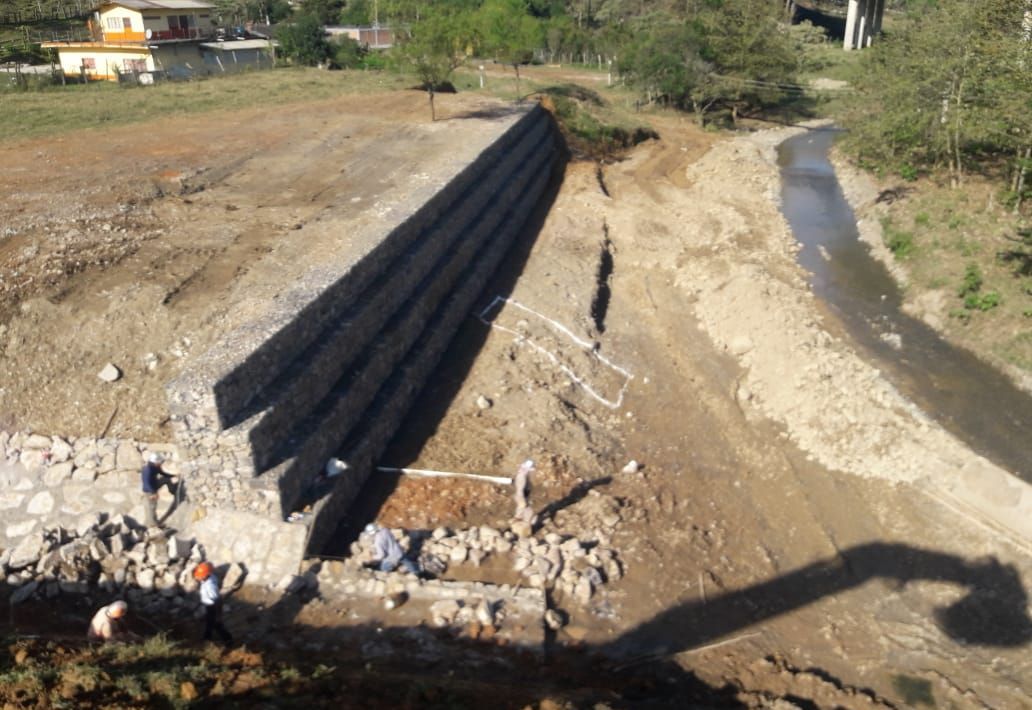

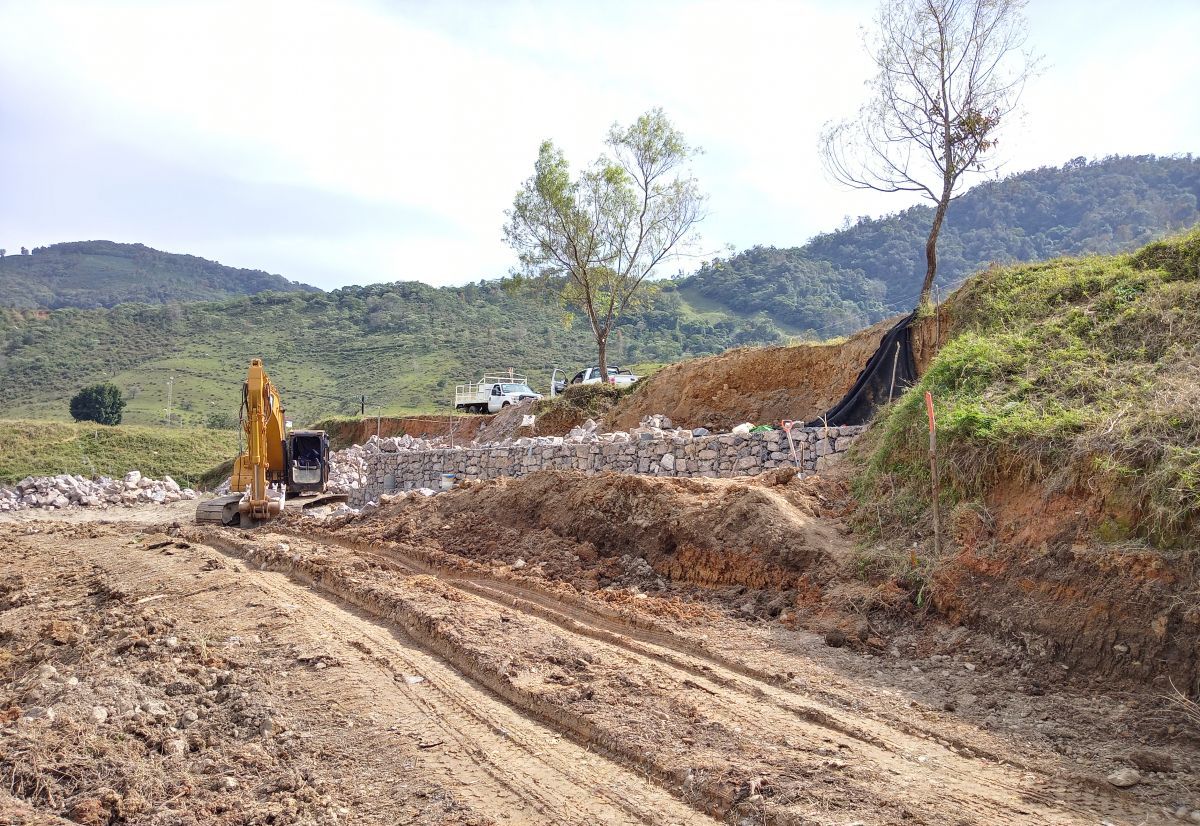

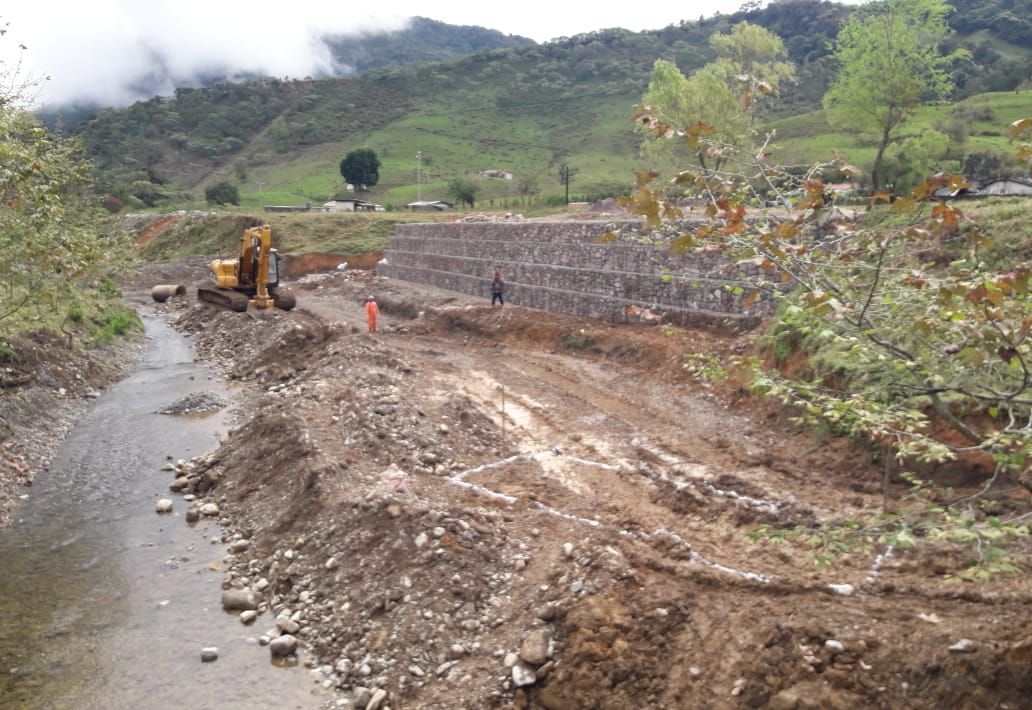

MURO GAVIÓN DUCTOS SAN AGUSTÍN
MURO GAVIÓN DUCTOS SAN AGUSTÍN_0
MURO GAVIÓN DUCTOS SAN AGUSTÍN_1
MURO GAVIÓN DUCTOS SAN AGUSTÍN_2
MURO GAVIÓN DUCTOS SAN AGUSTÍN_3
MURO GAVIÓN DUCTOS SAN AGUSTÍN_4
Problema
En el municipio de Xicotepec de Juárez, se encuentra el río San Agustín el cual es un cauce importante dentro de la zona y en épocas de lluvia los gastos de escorrentía se vuelven importantes logrando de esta manera grandes afectaciones al suelo de las márgenes por medio de robo de material fino y más aun en tramos curvos donde justo se encuentra un ducto de transporte de combustible de la empresa Ductos y Terminales, esta acción pone en riesgo la estabilidad del suelo donde se desplanta la tubería y con ello la operatividad del mismo.
Solución
La solución deberá de ser resistente a los esfuerzos tangenciales transmitidos por el paso del agua, mismos que el suelo no puede soportar; La construcción de un muro gavión como protección marginal fue la solución más adecuada, con la que se recuperaría el derecho de vía perteneciente al eje del ducto garantizando la permanencia a lo largo del tramo a proteger. Adicionalmente, se le diseñó un dentellón para evitar la socavación al pie del muro y se colocó un muro robusto en la zona más susceptible a erosionarse, optimizando el resto del muro.
