Barreras Dinámicas
2019
MORELIA - MICHOACAN - México
SCT Michoacán
Proacon Mexico, S.A.de C.V.
Universidad Michoacana de San Nicolás de Hgo.
BARRERAS DINÁMICAS 750 KJ,SCT
BARRERAS DINÁMICAS 750 KJ,SCT_0
BARRERAS DINÁMICAS 750 KJ,SCT_1
BARRERAS DINÁMICAS 750 KJ,SCT_2
BARRERAS DINÁMICAS 750 KJ,SCT_3
BARRERAS DINÁMICAS 750 KJ,SCT_4
BARRERAS DINÁMICAS 750 KJ,SCT_5
Problem

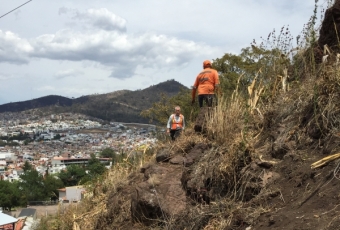

El proyecto del libramiento sur de Morelia forma parte integral del desarrollo y expansión de esta ciudad. En dicho libramiento se están ejecutando dos túneles carreteros. La zona de los túneles se localiza en la porción sureste de la ciudad. Durante la fase de estudio del Túnel II se detectó un riesgo de caída de rocas sobre la Escuela Secundaria Técnica 77 debido a las vibraciones causadas en la fase de perforación del túnel.
Solution

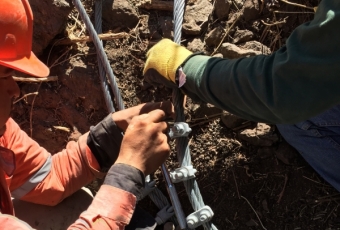

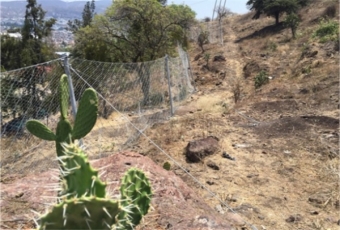

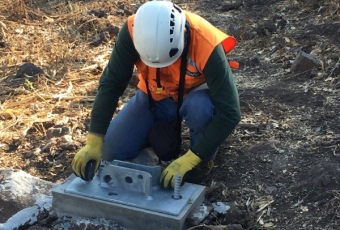

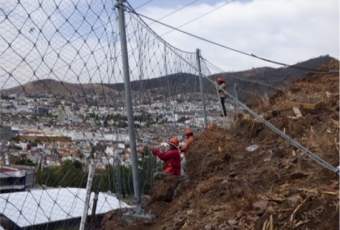

Por esta razón se instalaron dos barreras dinámicas a protección de la Escuela Secundaria. Las dos barreras tienen un altura de 4.0 m pero diferentes longitudes. La barrera mas larga tiene una longitud de 70 metros lineales, la segunda 60 metros lineales. Las barreras tienen un nivel energético de 750 kJ, la red de protección primaria consiste en paneles HEA y los montantes son tubulares.
