Terramesh
Modulares System für bewehrte Erdwände
Die Terramesh-Familie von Maccaferri umfasst verschiedene Verkleidungsoptionen für den Bau von Strukturen aus mechanisch stabilisierter Erde (MSE) und verstärkten Erdböschungen (RSS). Sie besteht aus vormontierten Einheiten aus Doppeldrahtgeflecht (Typ 8x10), die bei der Ankunft auf der Baustelle zusammengebaut werden können. Die Geogitterbewehrung, die Verkleidung und der Deckel sind ein einziges durchgehendes Mattenfeld, das auf der Baustelle nicht zugeschnitten werden muss.
Terramesh-Einheiten werden aus hochwertigem Stahldraht und einer zusätzlichen Polymerbeschichtung (Polimac) hergestellt, um eine Lebensdauer von 120 Jahren zu gewährleisten. PoliMac ist eine revolutionäre Beschichtung, die selbst den aggressivsten Umweltbedingungen standhält, was zu einer erheblichen Leistungssteigerung führt.
PoliMac gewährleistet:
12-fache Beständigkeit gegen Abrieb
2-fache Beständigkeit gegen chemische Angriffe
4x Leistung bei kaltem Wetter
4x Beständigkeit gegen UV-Strahlen
Terramesh-Einheiten werden in unseren Fabriken in der ganzen Welt hergestellt. Das Management- und Produktionssystem in vielen unserer Fabriken ist nach ISO 9001 zertifiziert. Es gibt drei verschiedene Verkleidungsoptionen: Gabione (Terramesh System), begrünt (Green Terramesh) oder architektonisch (Mineral Terramesh).

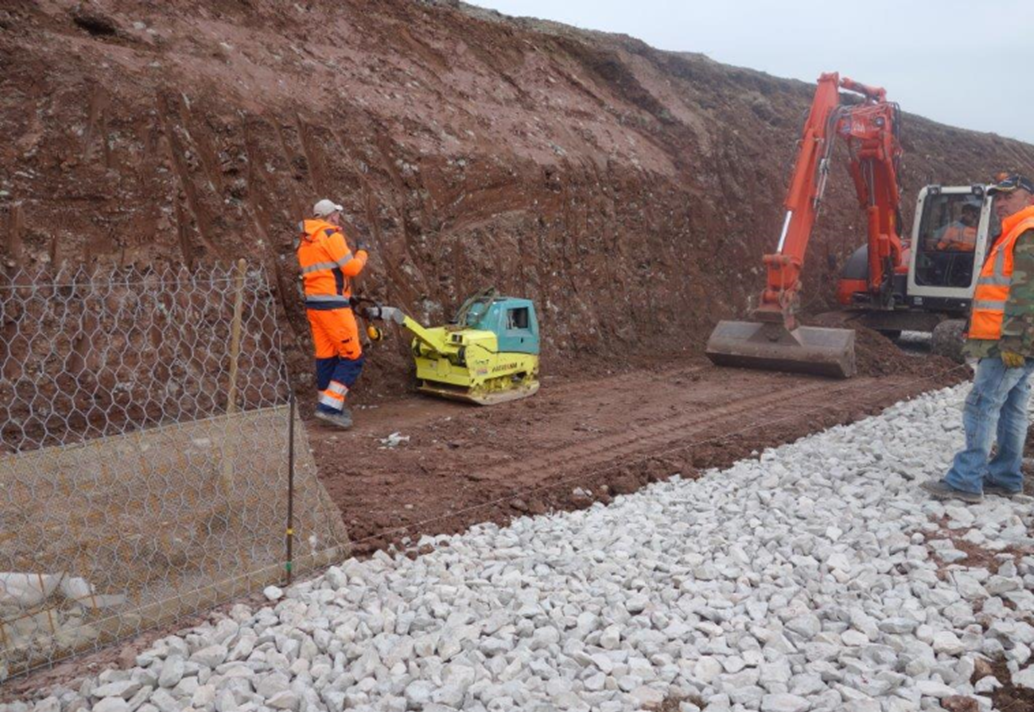

Terramesh System ist ein modulares System, das zur Herstellung einer MSE-Wand mit Gabionenverkleidung verwendet wird. Der Verkleidungsabschnitt der Einheit wird durch die Verbindung einer Rückwand und von Membranen mit der Hauptverkleidungseinheit gebildet, wodurch die rechteckigen Zellen entstehen, die für die Steineinfassung verwendet werden. Die Geogitterbewehrung, die Blende und der Deckel bestehen aus einem einzigen durchgehenden Maschenelement. Die Einheiten des Terramesh-Systems werden in Standardlängen geliefert und müssen vor Ort nicht zugeschnitten werden. Nach der Montage auf der Baustelle wird die Blende mit geeigneten Gabionensteinen aufgefüllt. Anschließend wird die strukturelle Aufschüttung auf die Geogitter der Bodenverstärkung gelegt und verdichtet.

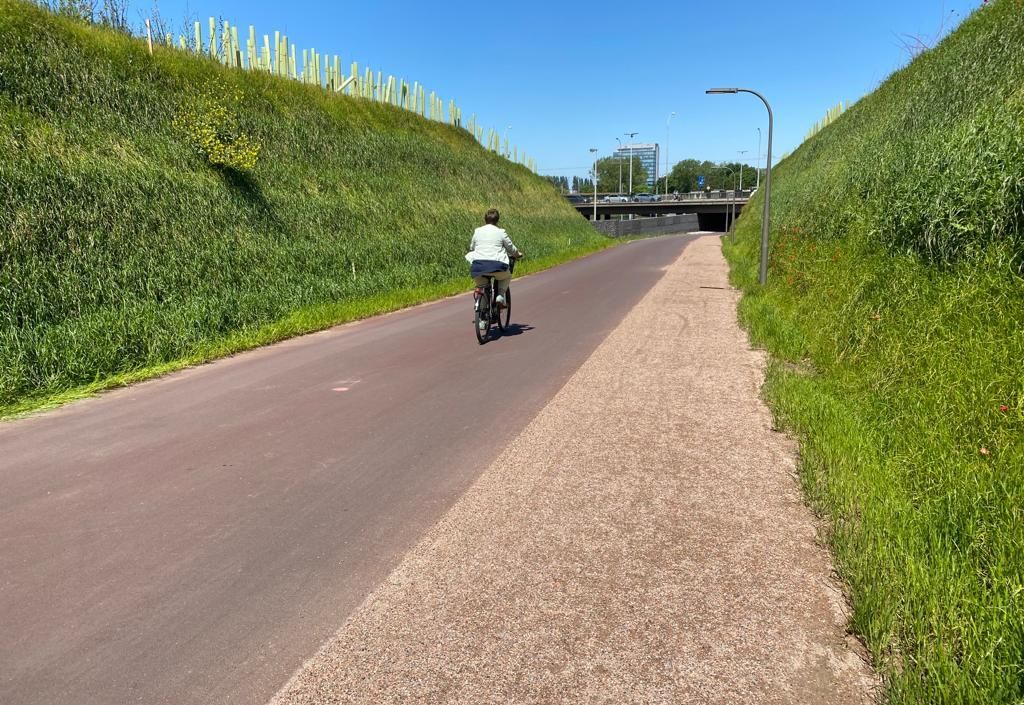

Green Terramesh ist ein umweltfreundliches modulares System, das zur Herstellung von begrünten (grünen) Böschungen (RSS) und Dämmen verwendet wird. Es wurde weltweit bei einigen der bedeutendsten Infrastrukturprojekte eingesetzt. Es besteht aus vorgefertigten Einheiten aus doppelt verdrilltem Drahtgeflecht (Typ 8x10), die mit einer Erosionsschutzmatte ausgekleidet und mit einer geschweißten Gitterplatte versteift sind. Es werden zwei vorgeformte Stahlstreben geliefert, die auf der Baustelle zu verbinden sind, um die Einheit im erforderlichen Neigungswinkel zu halten. Die abgewinkelte Vorderseite und die Erosionsschutzmatte sind so konzipiert, dass sie die Ansiedlung einer natürlichen Vegetation auf den Einheiten erleichtern; eine wichtige Anforderung an Green Terramesh. Da alle Komponenten werkseitig montiert sind, lässt sich Green Terramesh schneller installieren als die bewehrten Bodensysteme der Konkurrenz. Die Einheit wird einfach auf der Baustelle errichtet, die Aussteifungswinkel stützen die Fläche im vorgesehenen Winkel, ohne dass eine Außenschalung oder Schalung erforderlich ist. Auf die Geogitter der Bodenbewehrung wird eine strukturelle Aufschüttung aufgebracht, und unmittelbar hinter der Stirnseite wird eine geeignete Schüttung angebracht. Bei einer begrünbaren "Earth Type"-Einheit wird beispielsweise unmittelbar hinter der Stirnseite hochwertiger Mutterboden aufgebracht, um eine schnelle Begrünung des Hangs zu fördern.
Mineral Terramesh ist ein einzigartiges und einfach zu verlegendes Bodenbefestigungssystem mit einer schrägen Felswand. Es ist ideal für den Einsatz, wenn eine moderne, saubere Ästhetik gewünscht wird. Die Komponenten von Mineral Terramesh sind werkseitig vormontierte Einheiten, die auf der Baustelle schnell montiert werden können und eine Lebensdauer von 120 Jahren haben. Die Installation ist einfach und erfordert keine Verbindung zwischen Geogitter und der montierten Einheit. Die Mineral-Terramesh-Einheiten benötigen keinen externen Rahmen, da die stark verzinkten, geschweißten Gitterplatten und die Aussteifungsstreben die Fläche während des Baus im richtigen Winkel halten. Bitte wenden Sie sich an Ihre örtliche Maccaferri-Niederlassung, um Einzelheiten über die Konformität und Zertifizierung in Ihrem Gebiet zu erfahren.
Erfolgsgeschichten
Gebaut, nicht nur gezeichnet
Mehr entdecken
FV17 LIAFJELLET-OLVIKVATNET
Norway
The FV17 road in Nordland County (Norway) is subject to rockfall and snow valanche hazards. The Site is located between the cities of Lurøy and Olvikvatnet on the coast of the Norwegian Sea. The initial assessment and preliminary design were performed by EFLA Consulting engineers. Simulations and rolling rock tests conducted by Nordland public authority resulted in a series of design parameters that required the structure to be 5. 46m in height, have a maximum base width of 3m, and be able to withstand a maximum snow avalanche pressure of 30 kPa. The barrier was designed with a 76° front and back inclination.
Mehr entdecken

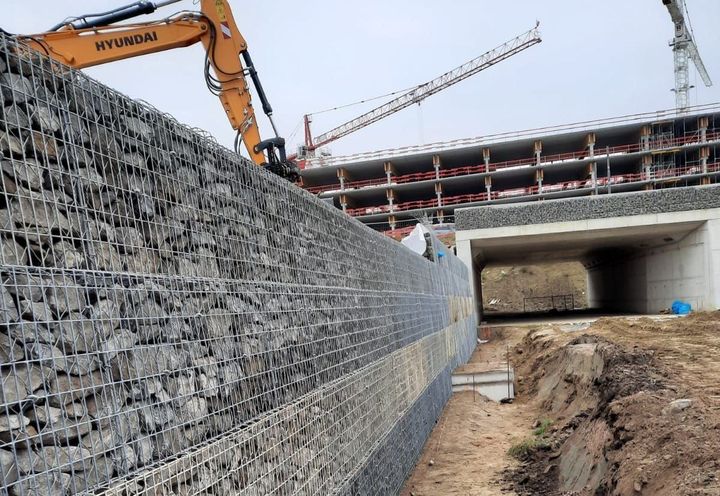

OOSTERWEEL VERBINDING -LINKEROEVER, BFL03
Belgium
The Oosterweel Link project is a new 15km-long motorway connection developed by Lantis for completing the Antwerp ring road R1 (Belgium). It is a major project in Belgium and its design started in the 1990s to find a solution to the congestion problems in and around Antwerp. The total estimated cost of the project is approximately €4. 5bn. The Antwerp ring road is a key part of the Trans-European Transport (TEN-T) Core Network. Maccaferri collaborated with the design and building of the Mechanically Stabilized Earth (MSE) walls with its main product family „Terramesh“. This is a well-known system used in Europe and in the rest of the world to support or enable the construction of infrastructures in tight urban corridors, forming retaining walls, road embankments, wing walls and bridge abutments known as Geosynthetic Reinforced Soil-Integrated Bridge Systems (GRS-IBS). „Terramesh“ double twist steel wire mesh reinforcements have been used in combination with ParaLink® and Paragrid® geogrids representing an evolution and a significant advantage for both cost-effectiveness and performance. The project includes 15. 000 facing sqm of „Terramesh Green®“, 14. 000 facing sqm of „Terramesh Mineral® and System® and 5. 000 facing sqm of gabion cladding. During 2020, 6. 000 sqm of MSE walls have been already installed with a maximum height of 6. 5m for the structures erected so far. The Terramesh products can be either with a stone mineral facing or a green facing, according to the architectural plan: in Oosterweel for architectural reasons, most of the structures present a stone facia.
Mehr entdecken
TERRAMESH RETAINING WALL KORCA-ERSEKA-LOT2 PHASE1
Albania
The Korca - Erseka Road project is located in the southeast of Albania. The project construction started in March 2021 and finished the first part in January 2022. Currently, the road axis Korca-Erseka has a length of 45 kilometers, while with the completion of the new segment the distance is reduced to 35 kilometers. Its construction will promote the further development of tourism in the southeast of the country by bringing closer two areas with great potential, such as Korca and Erseka. With its completion, the distance between Korca and Erseka is reduced to 20 minutes. Being an unique design with back to back earthed filled structures, the contractor company ANK asked Maccaferri for our support for these project. After runing the profiles in Macstars 4. 0 we found out that the geogrid reinforcement lengths weren’t satisfying the stability checks. cks.
