Trois produits gagnants pour la sécurisation du versant amont de la RM2205, Pont de Clans

12/2023

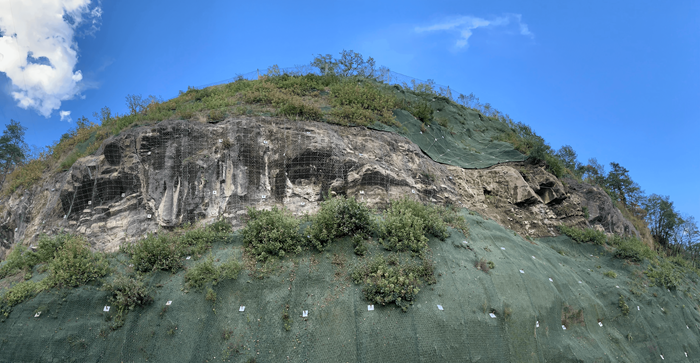

Au PK 9+300, le versant orographique gauche de la route RM2205 de La Tinée a subi une forte érosion par les pluies torrentielles, provoquant quelques glissements de terrain superficiels et déstabilisant des blocs rocheux de moyenne dimension.

Mise en place de trois solutions

Afin d’éviter une érosion supplémentaire, des chutes de blocs instables et afin de protéger la route de chutes de pierres provenant d’une falaise plus à l’amont, trois solutions Maccaferri ont été mises en place :

• un confortement de talus, le MacArmour 30×30
• une solution antiérosive, le MacMat RM
• un écran pare-blocs de 1500 kJ de catégorie A

Tous les produits fournis par Maccaferri sur ce chantier suivent les EAD de référence et sont certifiés CE.

Précisions techniques

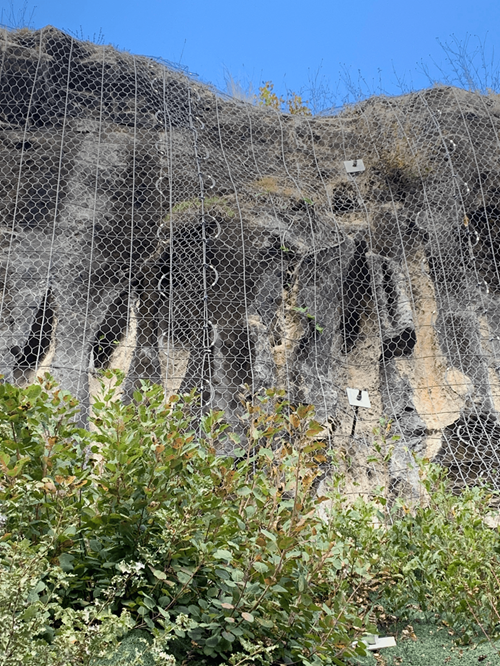

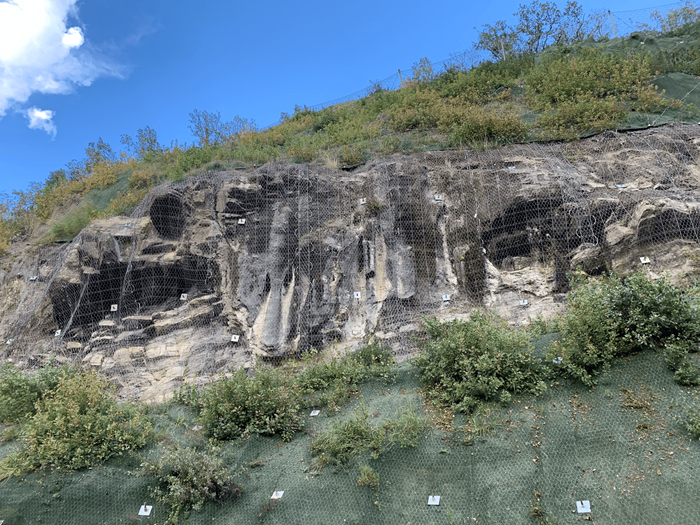

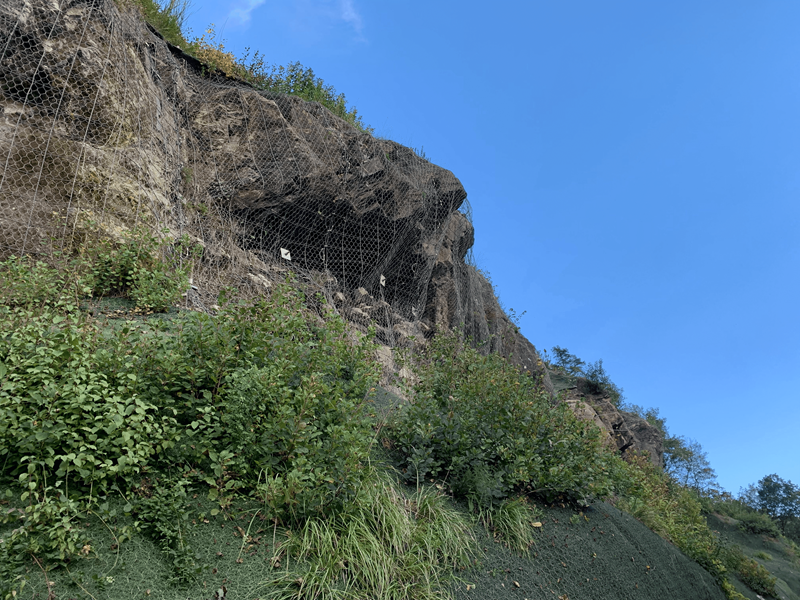

Compte tenu de la présence d’affleurements rocheux plutôt fracturés avec des blocs de moyenne et grande dimension, il a été nécessaire de procéder au clouage de la paroi rocheuse au-dessus de la route (PK 9+300) et au placage d’un filet à haute résistance et à faible déformation.

La solution la plus adaptée s’est avérée être le MacArmour 30×30, filet composé d’un grillage double torsion en maille 8×10 et fil de diamètre de 2,7 mm, renforcé avec des câbles en acier de 8 mm tissés directement dans les torsades du grillage.

Les câbles sont disposés tous les 30 cm longitudinalement et transversalement conférant au filet une résistance à la traction de 170 kN/m et une résistance au poinçonnement de 280 kN. Son conditionnement en rouleaux rend sa pose extrêmement rapide.

En savoir plus sur 👇

MACMAT R

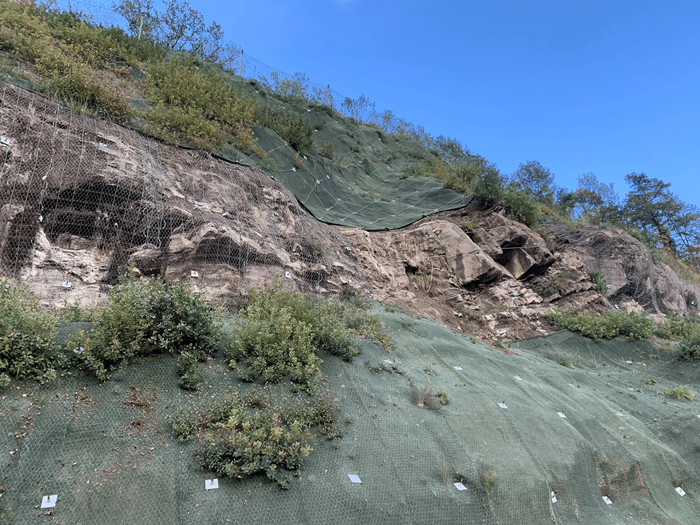

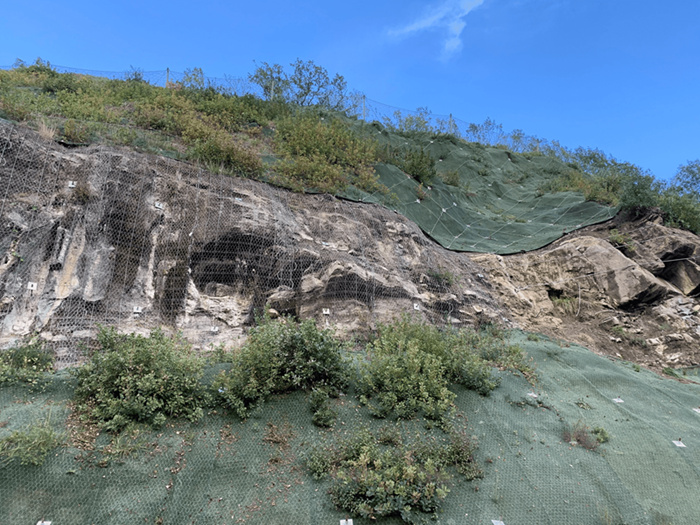

Dans les zones plus exposées à l’érosion, le talus a été renforcé par une série de clous de consolidation en barres autoforantes associés à une protection de surface en MacMat R.

Il s’agit d’un géocomposite constitué d’un grillage double torsion en maille 6×8 et fil de 2.2 mm, préassemblé en usine avec un géomatelas antiérosif en polypropylène.

Cette solution permet de limiter l’érosion superficielle et de favoriser la re-végétalisation du talus.

Pour en savoir plus sur 👇

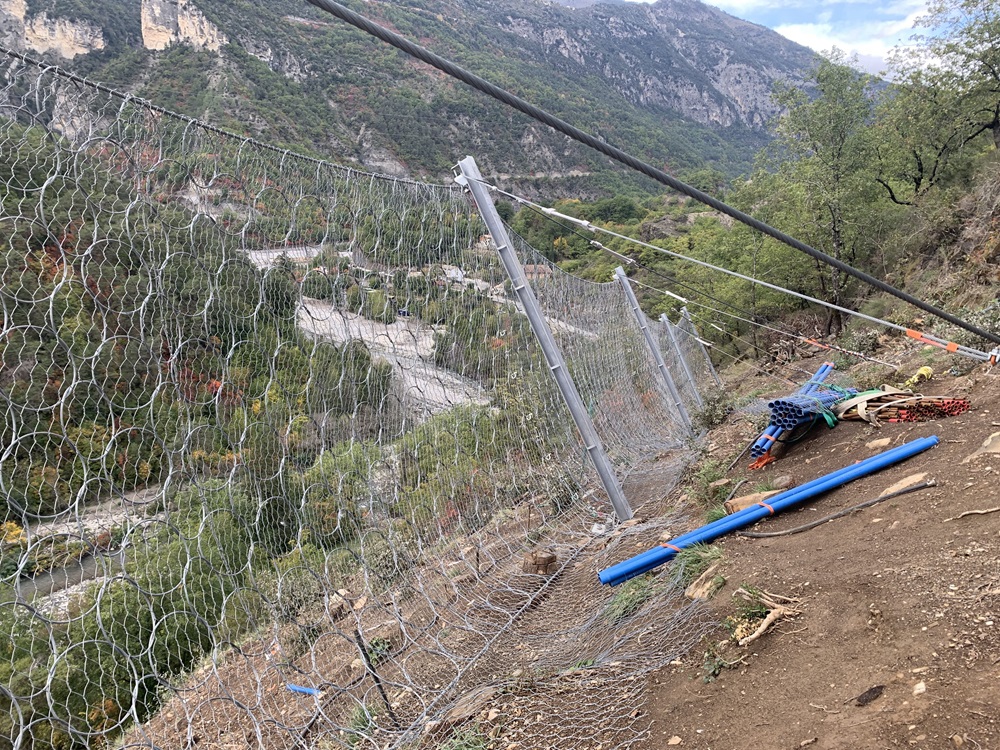

Le chantier est complété par une barrière de 1500 kJ de catégorie A. Cet écran a été installé au-dessus des filets plaqués, afin d’intercepter la chute de blocs provenant de la pente amont.

Quelques chiffres :

• MacArmour 30×30 : 1050 m²
• MacMat R 6×8 2,2 mm Vert : 5 500m²
• Ecrans pare-blcos : RB 1500 H 4,00 m : 80 ml
• Barres autoforantes R32
