Tunnels – Renforcement

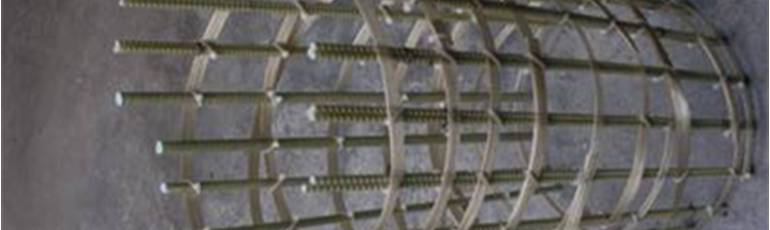

Barre et étriers GFRP Les barres et étriers GFRP sont parfaitement utilisés pour remplacer les barres de renforcement traditionnelles dans les structures en béton des travaux de tunnels temporaires (murs en D, murs de soutènement, pieux et autres), par exemple dans l’ouverture du tunnel.

Les éléments de renforcement GFRP BAR CRG sont fabriqués à partir de matériaux en résine de polyester renforcée, ainsi que d’un profil de filetage continu unidirectionnel en fibre de verre (GFRP type E-Glass).

Le GFRP BAR CRG offre les avantages suivants :

– Résistance extrêmement élevée à la traction

– Haute résistance à la flexion

– Résistance élevée au cisaillement

– Module extrêmement élevé

– Amélioration significative de l’effet de friction (effet d’arrachement)

– Possibilité de découpe

– Résistance élevée à la corrosion

Boulon GFRP CRG

Utilisé dans les travaux d’excavation de tunnels, le boulon en fibre de verre GFRP CRG de Maccaferri est doté d’une tête en acier pour la post-tension et est utilisé pour le boulonnage des roches, le clouage des sols et les ancrages au sol. Il est constitué de matériaux en résine polyester renforcée, ainsi que d’un profil de filetage continu unidirectionnel en fibre de verre (GFRP type E-Glass). Le profil de filetage n’affecte pas l’intégrité de la fibre de verre, mais améliore considérablement l’effet de friction (arrachement) et la capacité globale de résistance à la traction.

La tête en acier est dimensionnée en fonction des performances mécaniques du profil spécifique sur lequel elle est installée. Le système de tension est rapide et efficace et est calibré pour garantir l’intégrité du profil GFR.

Il est également possible de relier deux éléments par un manchon en acier S355.

Le GFRP BOLT CRG est recommandé uniquement pour des applications temporaires (référence ACI440.1R).

Tuyaux et éléments GFRP Les tuyaux GFRP sont utilisés pour le renforcement du sol dans le cadre de travaux d’excavation de tunnels, partout où il est nécessaire d’améliorer de manière significative les caractéristiques du sol, par exemple au niveau du front du tunnel avant l’excavation. Les éléments tubulaires GFRP (tuyaux) sont fabriqués à partir de matériaux en résine polyester renforcée et d’un profil de fil continu unidirectionnel en fibre de verre (GFRP type E-Glass). Le profil de filetage n’affecte pas l’intégrité de la fibre de verre, ce qui a pour avantage d’améliorer considérablement l’effet de friction (arrachement) et la capacité globale de résistance à la traction. Les modules sont insérés dans un trou préalablement percé dans le sol excavé et remplis de coulis. Le profil ondulé améliore la force d’adhérence, ce qui, associé à la grande capacité de résistance à la traction du tuyau, permet d’obtenir une stabilisation et un renforcement fiables des fronts pour les clients qui creusent des tunnels. Les éléments tubulaires (tuyaux) peuvent également nécessiter des raccords afin que la longueur du tuyau soit prolongée et un manchon d’injection Manchette pendant les opérations d’injection. Les tuyaux et autres éléments GFRP sont uniquement recommandés pour des applications temporaires. Système P.E.R. Ground Le système P.E.R. Ground (élément de pression pour le renforcement du sol) a été conçu pour fournir aux clients qui creusent des tunnels un moyen rentable d’améliorer le sol dans des conditions difficiles et défavorables. Le système est entièrement personnalisable et peut résoudre à la fois plusieurs besoins, tels que le drainage, le renforcement et la consolidation du sol. Il est utilisé dans les sols meubles, qui gonflent ou s’aplatissent, ainsi que dans les endroits où des exigences strictes en matière de contrôle des eaux souterraines sont imposées. Le système P.E.R. Ground se compose d’un élément de renforcement en résine de polyester et en fibre de verre, avec une gaine expansible intégrée. Une fois insérée dans un trou de forage, la gaine est remplie de coulis sous pression. Cela améliore l’effet de friction (arrachement), la liaison entre le coulis et le renforcement et le contrôle du volume global du coulis. Le produit peut être personnalisé lorsqu’il est utilisé dans les applications de front de consolidation du noyau : – Tuyau HDPE microfendu, et géotextile non tissé, pour permettre à la fois la recompression du sol et le drainage – Tuyau PVC fendu (tuyau manchette), pour permettre à la fois la recompression du sol et la perméation ou l’injection sous pression Les tuyaux et autres éléments GFRP sont uniquement recommandés pour des applications temporaires. Boulon en acier L’E-EXBOLT de Maccaferri est un boulon pour rocher conçu pour être utilisé dans (mais sans s’y limiter) : – Les applications minières telles que le boulonnage de parois suspendues et de toits – Les applications d’exploitation de tunnels telles que le boulonnage radial systématique – La stabilisation des pentes rocheuses Il est constitué d’un tube métallique soudé, serti longitudinalement (replié sur lui-même) et scellé à une extrémité. Le boulon est expansé à l’intérieur d’un trou préalablement percé à l’aide d’un flux d’eau à haute pression provenant d’une pompe. Le processus d’installation est facile et très similaire à celui des autres boulons de roche. Cela fait que l’E-EXBOLT est facilement et aisément utilisable par tous les opérateurs. L’E-EXBOLT offre les avantages suivants : – L’adhérence à la roche résulte de la friction qui se forme entre le boulon expansé et la roche – Les boulons à friction peuvent être soumis à la pleine charge directement après avoir été placés et peuvent immédiatement supporter les mouvements de la roche – La force est exercée sur toute la longueur du boulon inséré Les boulons à friction E-EXBOLT sont proposés dans la nuance d’acier S355 MC.
