01 December 2023
Canal dans le quartier du Raizet – Les Abymes, Guadeloupe
Matelas Reno Plus et gabions afin de créer des caniveaux enterrés pour gérer les eaux pluviales.
11/2023

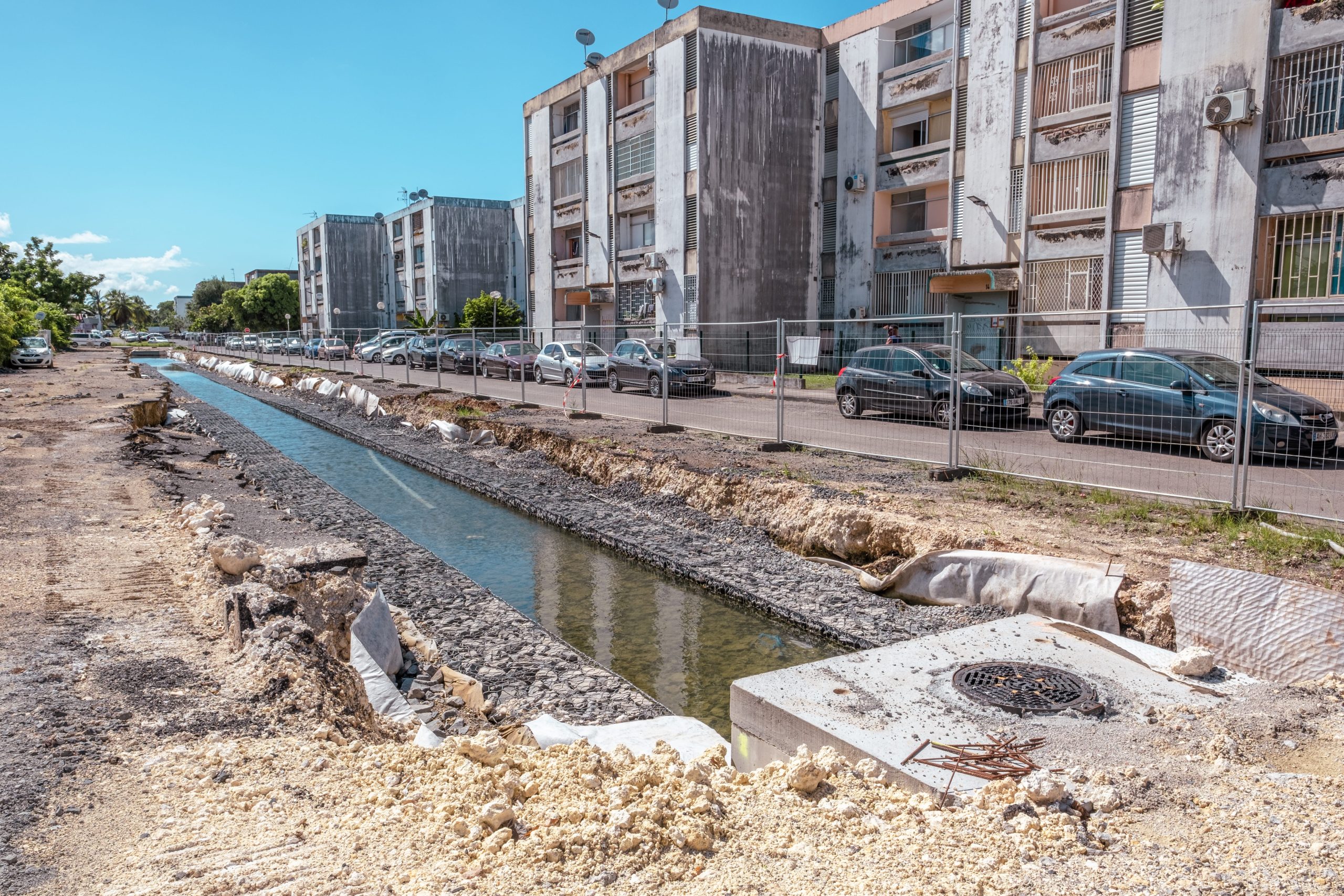

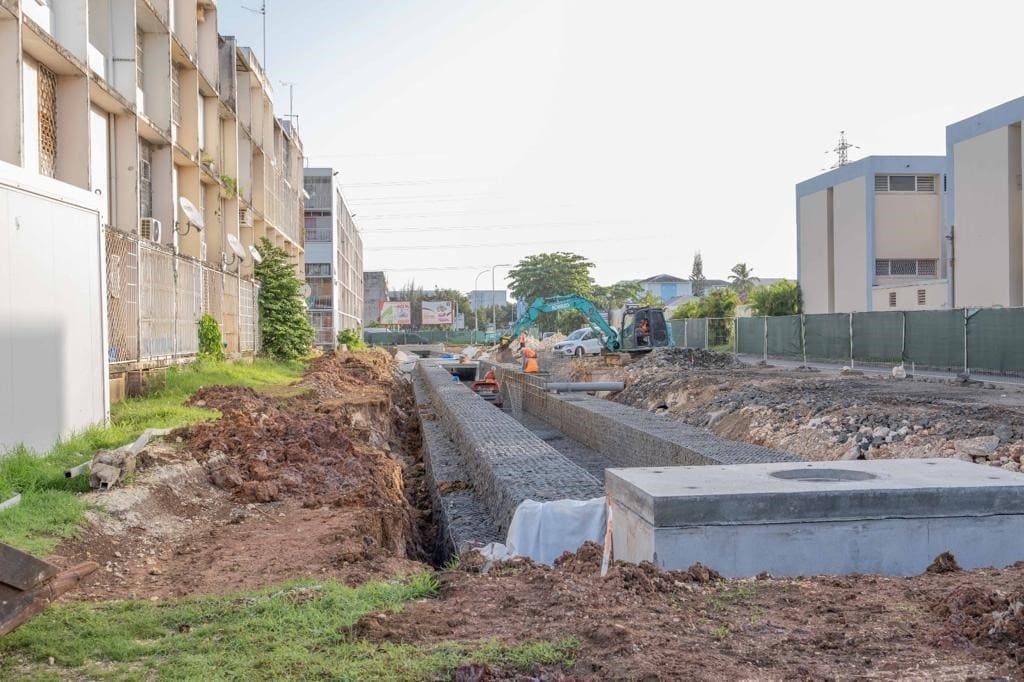

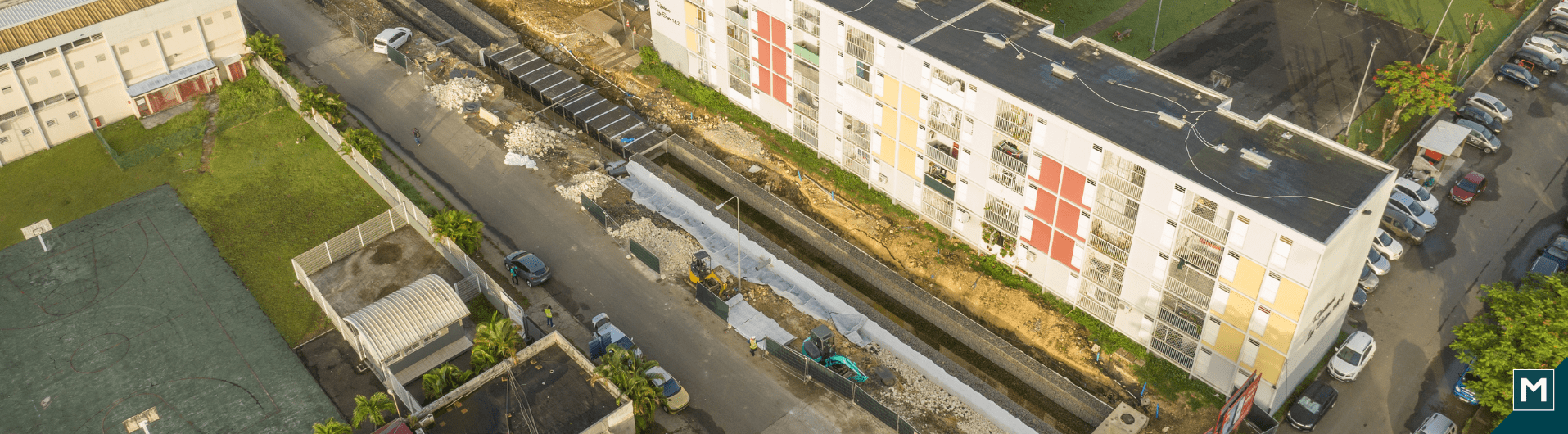

Le quartier du Raizet dans la commune des Abymes en Guadeloupe est sujet aux inondations lors d’évènements pluvieux, dû à un réseau d’eaux pluviales peu fonctionnel et une altimétrie basse. Le projet consistait en la création de cinq caniveaux enterrés de 383m linéaire recouverts de dalles béton pour gérer les eaux pluviales.
Une solution plus économique et performante
Afin de diminuer le phénomène d’inondation ainsi que la pollution du milieu de rejet, une solution ralentissant les écoulements et fixant les particules a été retenue.
Les caniveaux se présentent sous la forme de canaux ayant une géométrie rectangulaire, de largeurs variables entre 1 et 3m et de hauteurs utiles entre 50cm et 1m50.
Précisions techniques

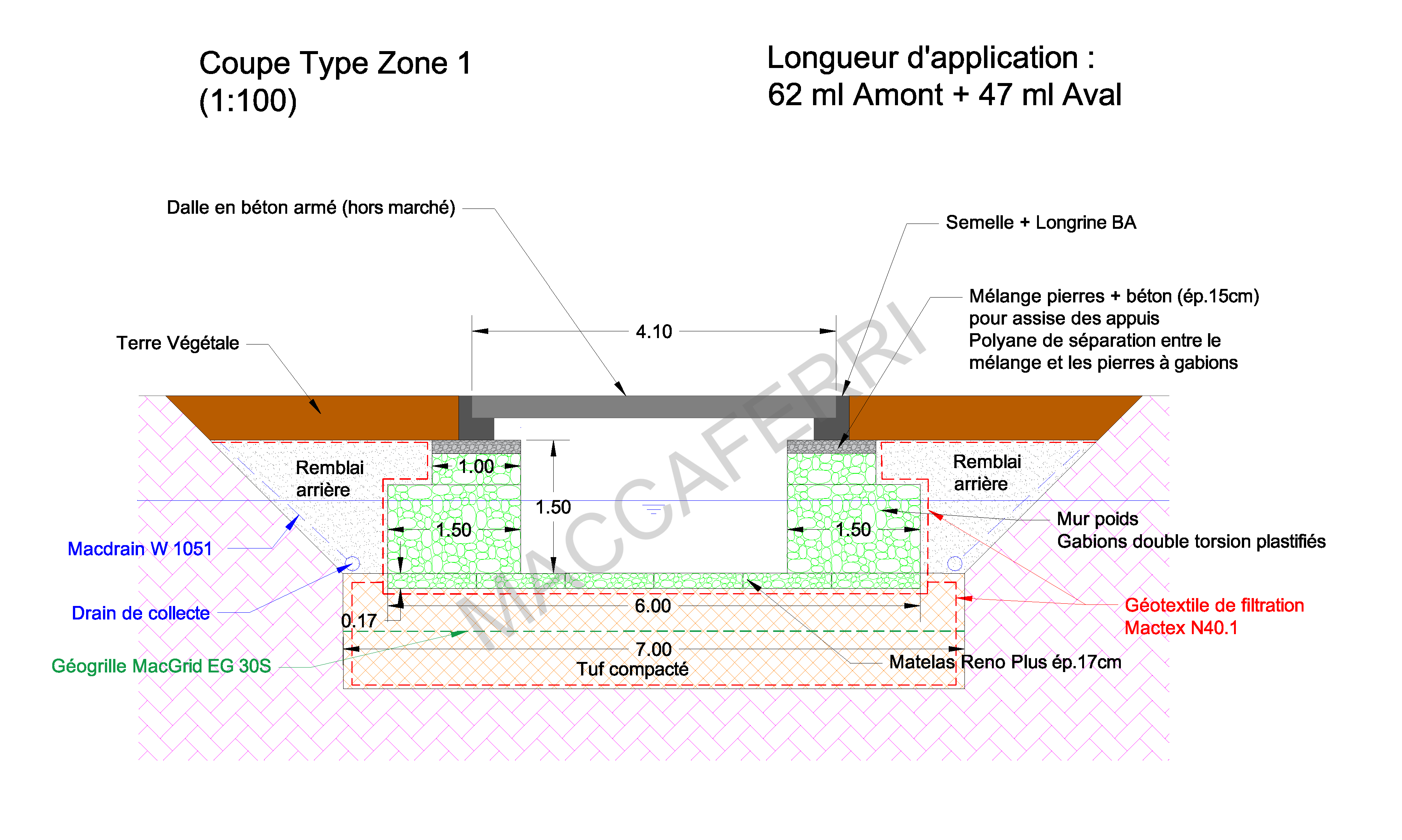

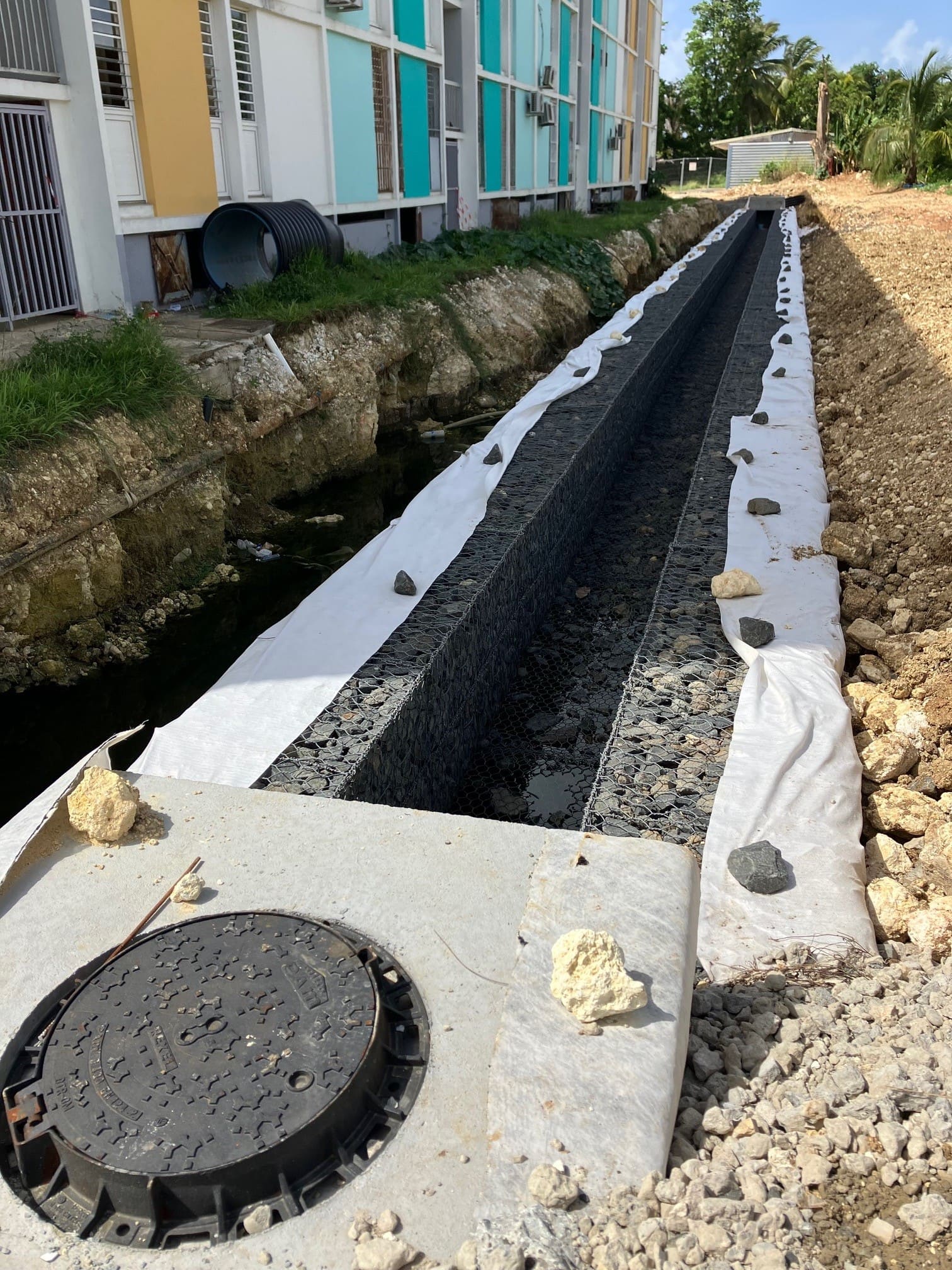

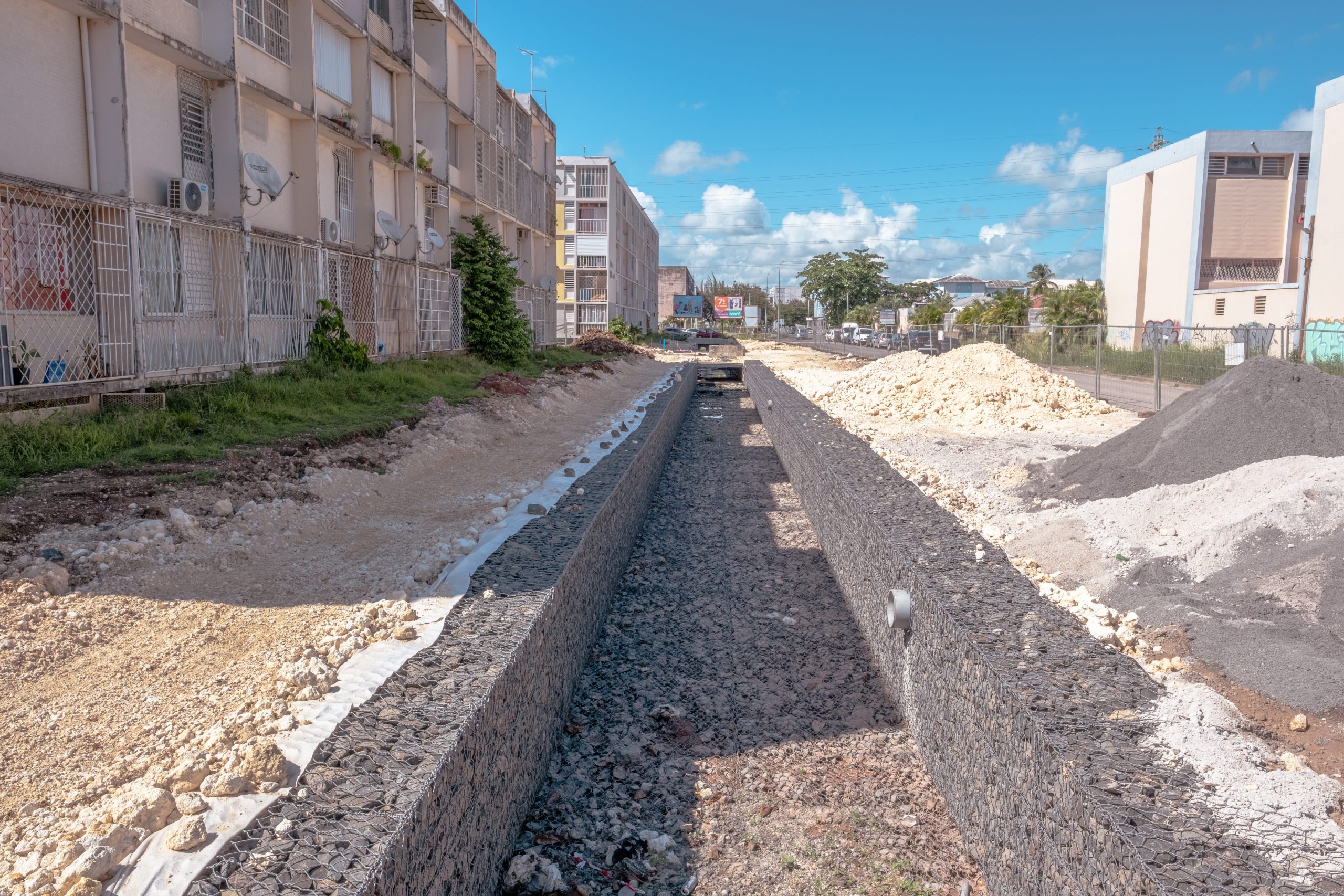

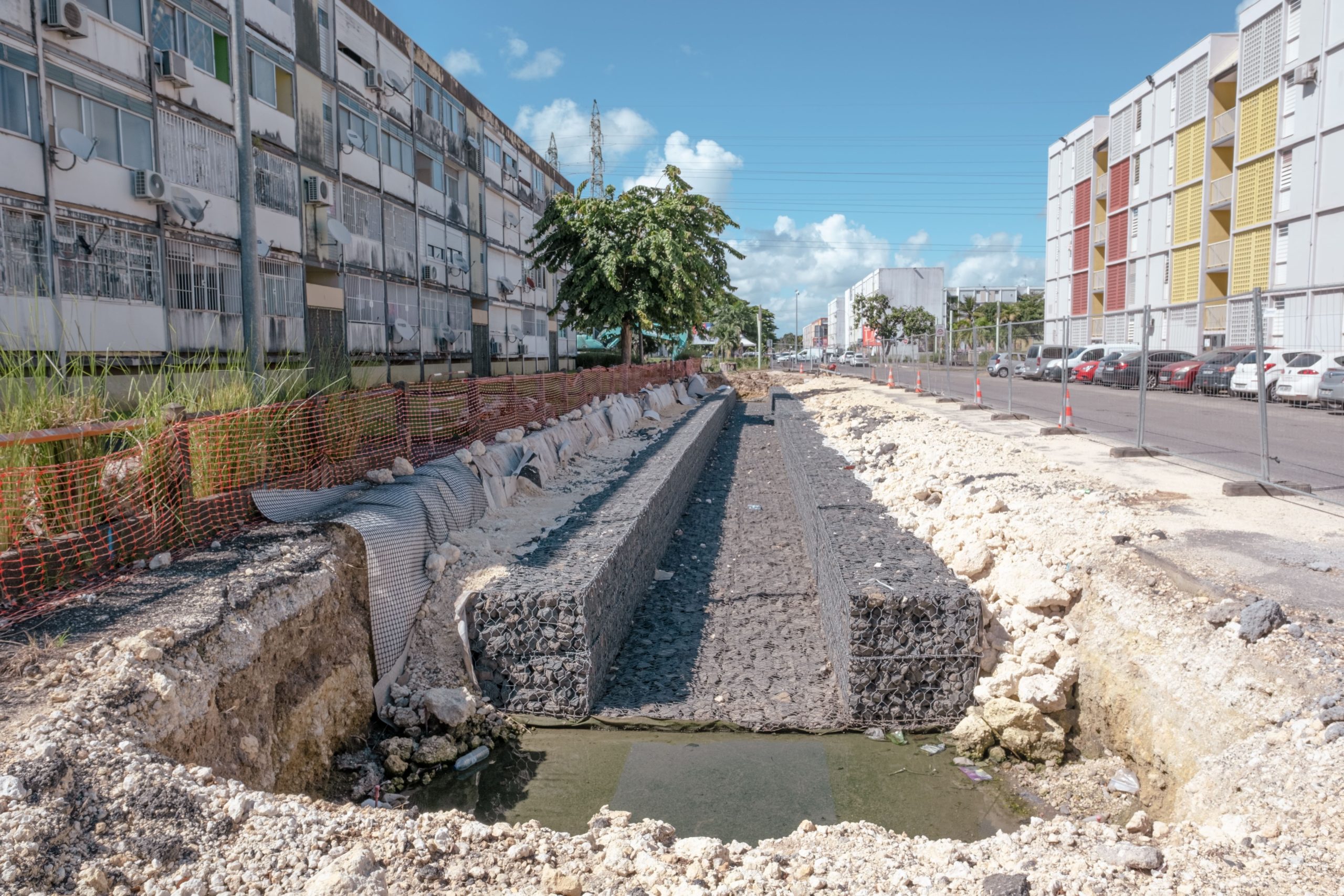

Les caniveaux sont entièrement enterrés et la dalle qui recouvre le caniveau est au niveau de la voirie. Les flancs sont soutenus par des gabions double torsion ayant la double fonction de reprendre la poussée des terres ainsi que de supporter le poids de la dalle béton recouvrant le caniveau.
À l’arrière du remblai technique, un géocomposite de drainage MacDrain W 1051 est mis en œuvre afin d’éviter toute mise en charge du matériau à l’arrière des gabions.
Le fond du canal est protégé de l’érosion par des Matelas Reno Plus de 17cm présents également sous les gabions.

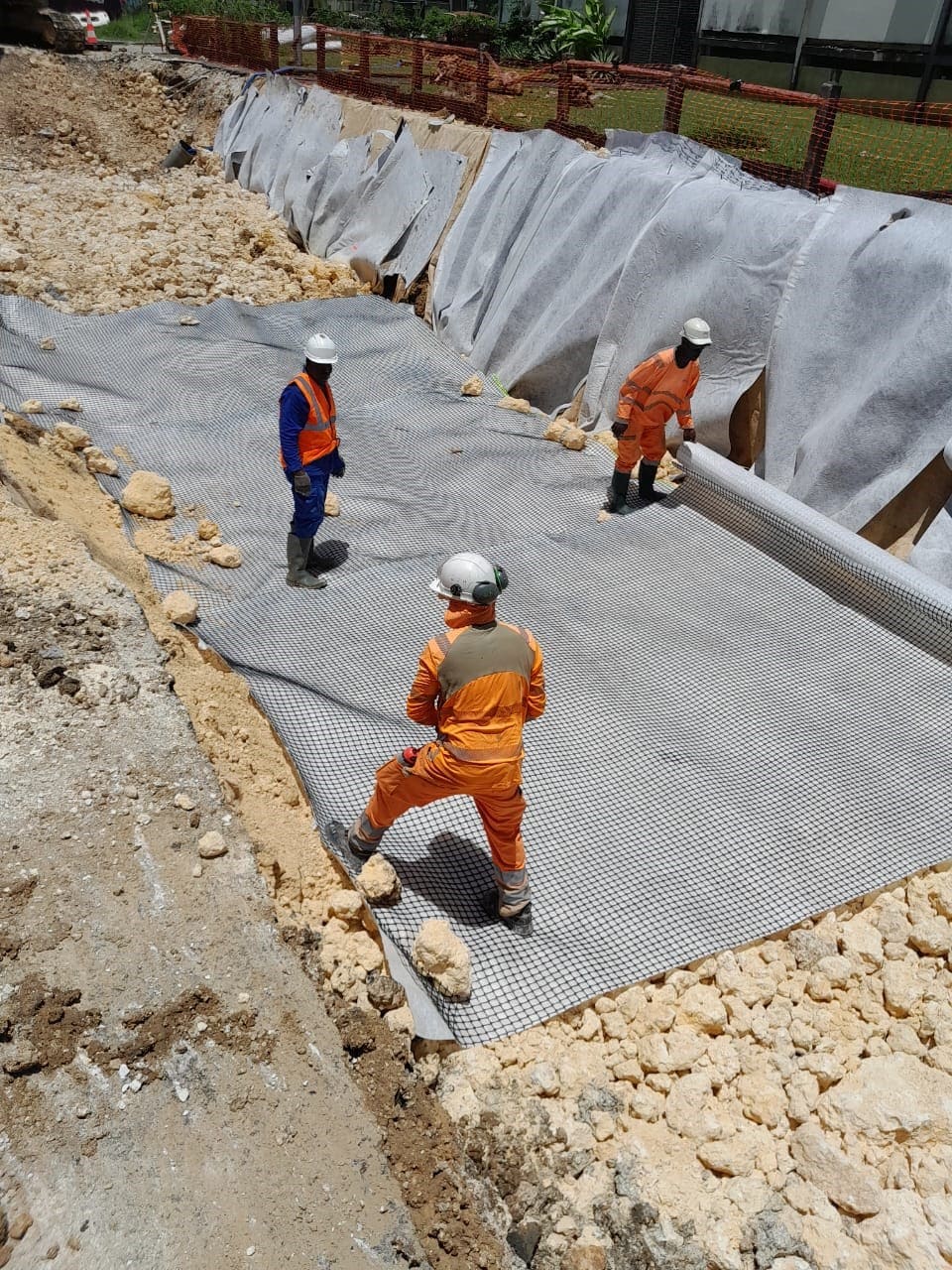

L’ensemble des ouvrages sont mis en place sur une couche de tufs compactés avec une géogrille MacGrid CE 40S qui a pour objectif de renforcer la couche en fondation et d’améliorer la stabilité.
Le Matelas Reno Plus
Les Matelas Reno Plus permettent l’économie
de plus de 70% de pierres par rapport aux enrochements et plus de 50% par rapport aux matelas standards.
Il permet la réduction de 80% d’émissions de CO2 par rapport aux enrochements et
la réduction de 28% d’émissions de CO2 que les matelas standards.
Le Matelas Reno Plus est une solution optimisée se basant sur les résultats des tests expérimentaux. En comparaison des solutions standards pour une sollicitation identique, nous avons besoin d’une plus faible épaisseur.
Par conséquent à épaisseur égale, le Matelas Reno Plus aura de meilleures performances en comparaison aux systèmes alternatifs traditionnels.
Pour en savoir plus sur 👇
Ces matelas sont constitués de doubles diaphragmes obtenus par pliage de la nappe de grillage et de tirants verticaux X-ties permettant d’offrir une meilleure résistance aux sollicitations hydrauliques. Le grillage métallique double torsion est revêtu de GalMac et PoliMac, revêtement le plus performant actuellement sur le marché.
Vous souhaitez en savoir plus sur le revêtement PoliMac ?
Quelques chiffres :
- Matelas Reno Plus : 1 677m²
- Gabion Double Torsion : 839 m3
- Géocomposites de drainage – MacDrain : 2 000m²
- Géogrilles biaxiales – MacGrid CE : 2 400m²
