ZAC La Courrouze - Secteur Parc Domino Nord - Rennes Métropole, 35

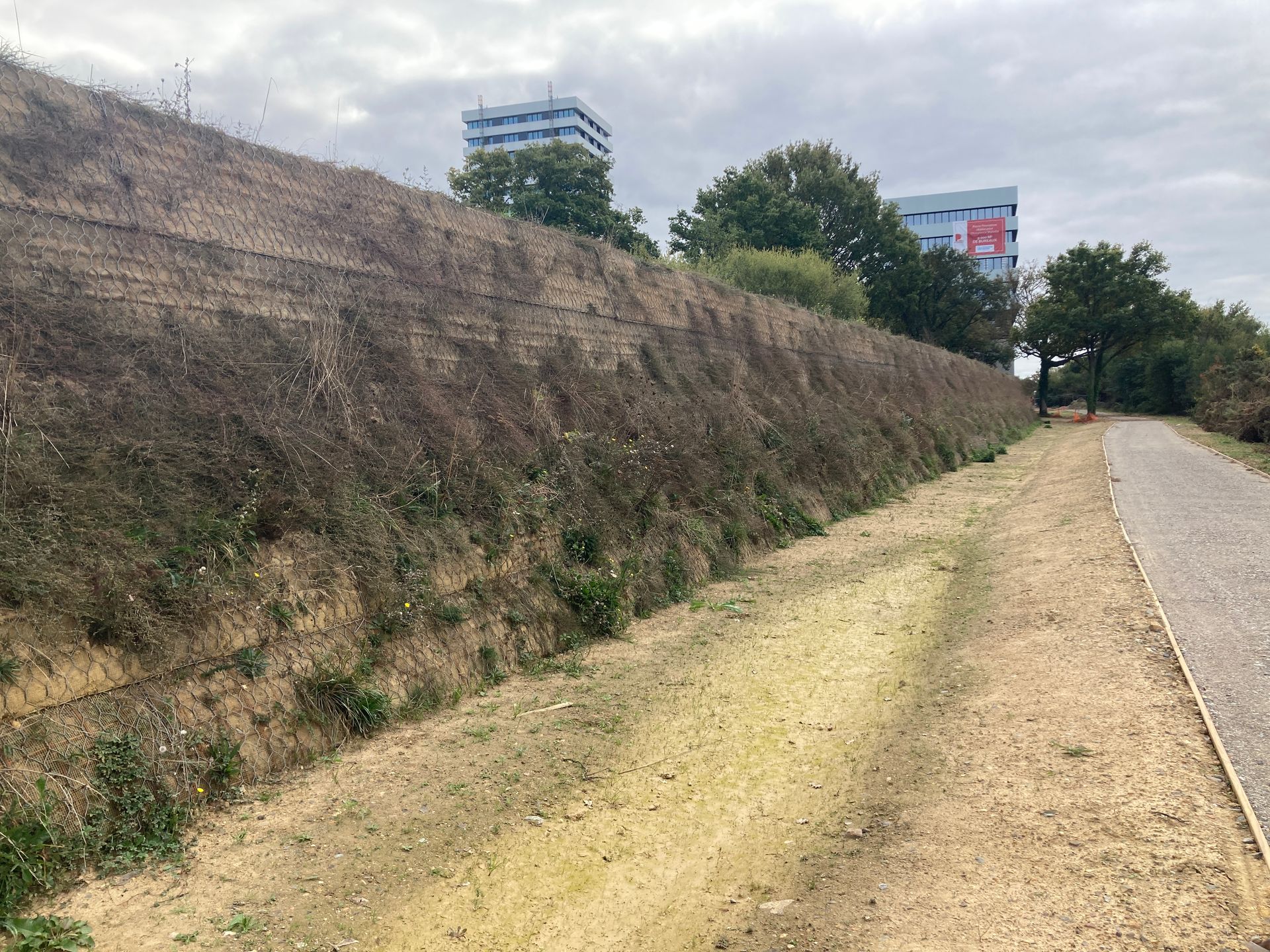

Dans le cadre de l'aménagement de la ZAC La Courrouze et plus particulièrement du secteur Parc Domino Nord, des merlons antibruit végétalisés doivent être réalisés pour séparer l'autoroute du parc. Le merlon principal fait environ 185m de long et est raidi par un remblai renforcé côté autoroute. Côté parc, la géométrie du site implique différentes configurations : talus végétalisé de pente maximale 3H/2V en profil standard, talus raidi dans les zones où l'emprise manque (cheminement, marre, avec éventuel talus aval...) et nécessitant une symétrie entre le côté autoroute et le côté parc, ou talus amont surplombant le talus raidi côté autoroute (merlon en appui contre une bute). Un cheminement piéton est également prévu sur une partie de merlon, avec garde-corps de 1m dans la continuité du parement. Au maximum, les remblais renforcés font 4,56m de haut, ancrage et garde-corps compris. L'ensemble est prévu végétalisé afin de s'inscrire dans l'esprit de la reconversion de la ZAC La Courrouze.

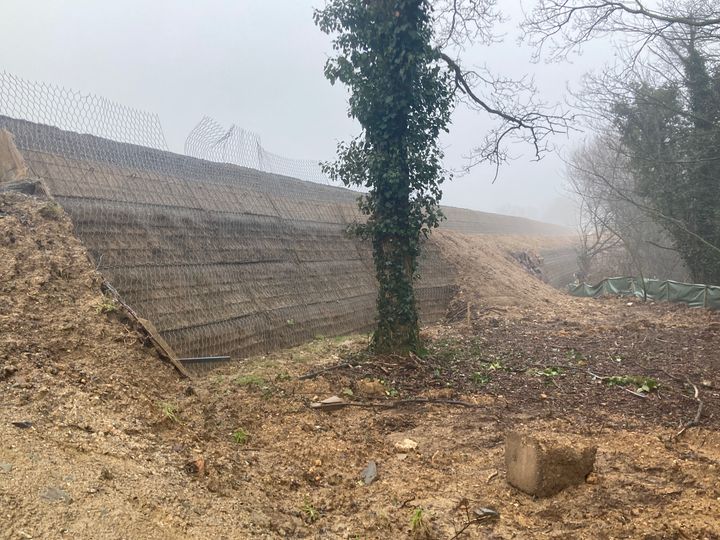

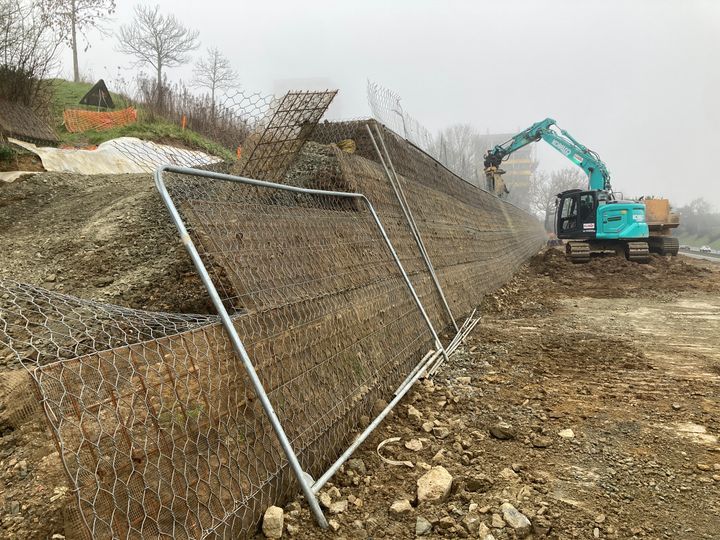

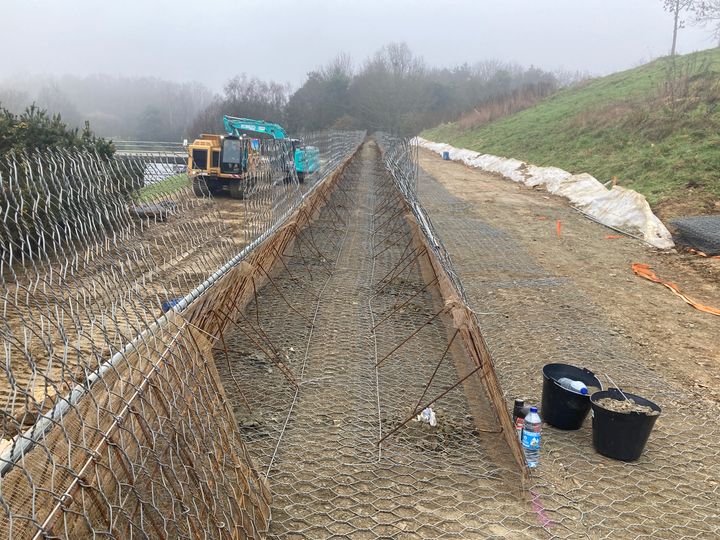

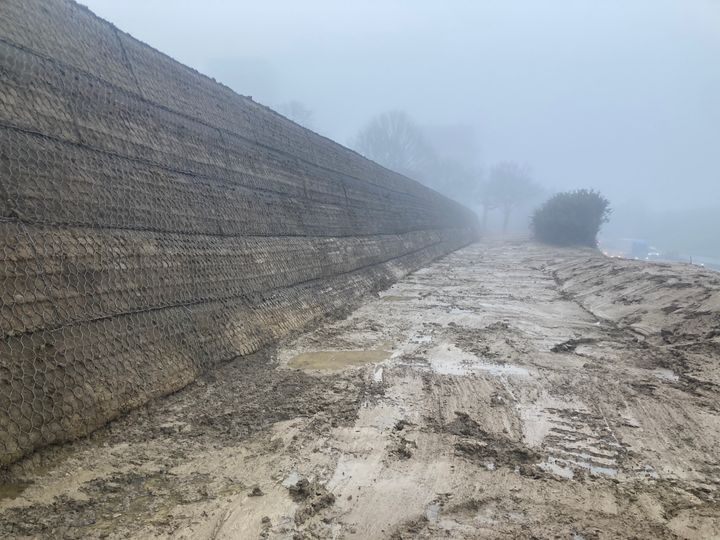

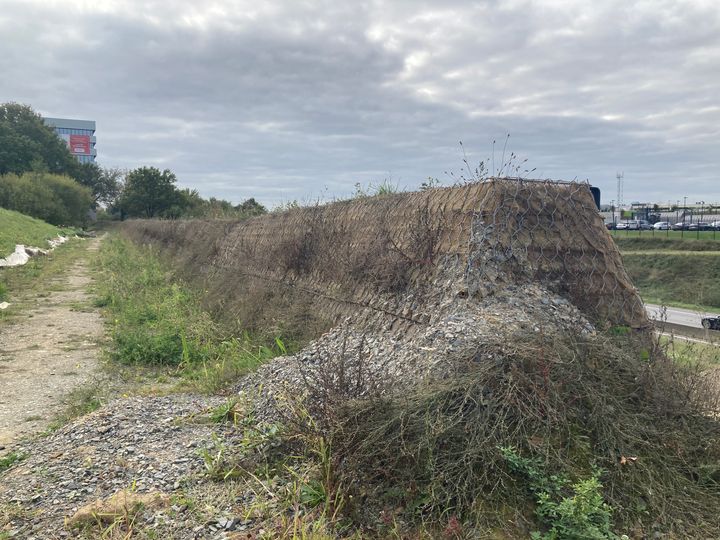

Maccaferri a dimensionné les différentes géométries de merlon en remblai renforcé végétalisé Terramesh® Vert. Les modules de Terramesh® Vert sont fabriqués en une seule nappe de grillage double torsion en acier galvanisé et revêtu de polymère (PoliMac®), formant une structure continue du parement à la nappe de renforcement dans le remblai. Le parement est incliné à 70° et complété par un panneau en treillis soudé permettant de faciliter la pose et d'obtenir un rendu régulier. Un géotextile est également ajouté au parement pour confiner la terre végétale, en vue de sa végétalisation. L'utilisation de ces modules préassemblés permet d'espacer davantage les renforts par rapport à un système classique de renforcement à retournement au parement, et permet de s'adapter à des géométries complexes. En effet, la transition entre les talus raidis à 70° et les talus non raidis se fait par la réalisation de redans de plus en plus larges d'un rang à l'autre, afin d'adoucir progressivement la pente globale du talus. Le garde-corps a été réalisé en positionnant deux modules Terramesh® Vert dos à dos, permettant de le végétaliser également. Sur certaines géométries, des géogrilles de renfort de type Paragrid 50 ont été ajoutées aux nappes de renforcement grillagées du Terramesh® Vert. Enfin, dans les zones comportant un remblai arrière, un géocomposite de drainage de type MacDrain W1051 a été prévu derrière le remblai technique pour éviter les infiltrations d'eau. La fourniture et la mise en œuvre ont été réalisées par les équipes spécialisées de France Maccaferri.
