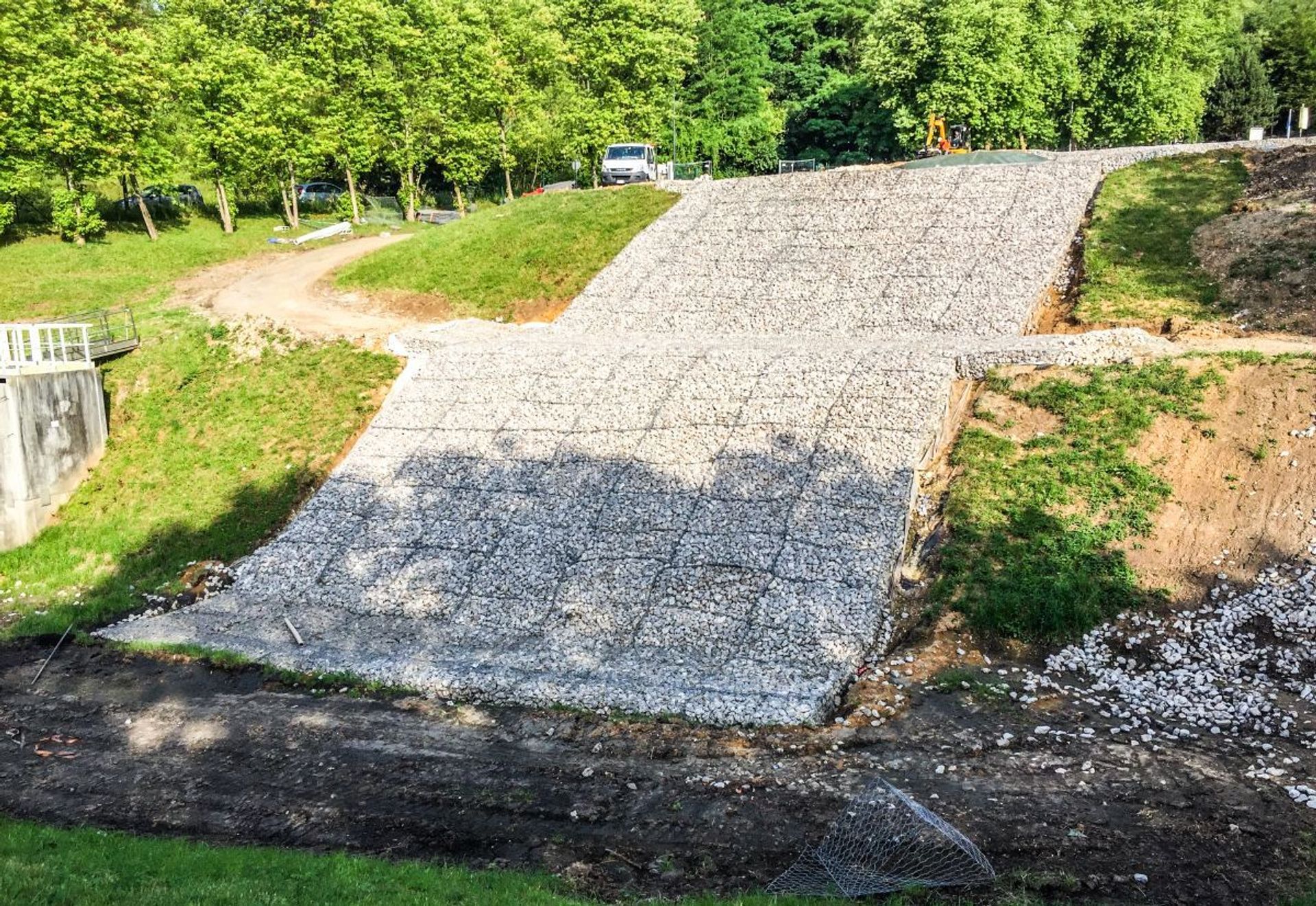

TRAVAUX D'AMÉNAGEMENT DES ÉVACUATEURS DE CRUE

La Métropole Rouen Normandie a engagé, depuis plusieurs années, une démarche visant à la régularisation administrative des ouvrages de lutte contre les inondations dont elle a la charge. Il est apparu qu’un certain nombre d’ouvrage ne disposait pas d’évacuateur de crue conforme aux règles de l’art actuelles. Les travaux comprenaient : les travaux préparatoires, les terrassements en déblai et en remblai, la mise en œuvre d'évacuateurs de crues (Matelas Reno / gabion, béton ferraillé, géogrille tridimensionnelle) et la réalisation de fosses de dissipation. 30 évacuateurs de crues ont été réalisés sur les ouvrages existants de 2018 à 2020.

En appui du bureau d’études ANTEA et de l’entreprise NGE Guintoli, Maccaferri a participé au dimensionnement des ouvrages, et a réalisé la fourniture ainsi que la pose des Matelas Reno et des gabions. Les aménagements projetés concernaient des déversoirs inclinés et en gradins. La réalisation de déversoirs en gradins de gabions permet dans le cas de fortes lames déversantes de dissiper une partie de l’énergie hydraulique sur chaque gradin, ce qui minimise les sollicitations à l’aval du seuil, et permet de réduire les dimensions de la fosse de dissipation aval. La réalisation d’un plan incliné permet une végétalisation facile, et une intégration paysagère très rapide de l’ouvrage. Les déversoirs des bassins ont été complétés en pied par une fosse de dissipation d’énergie. Des bajoyers latéraux ont été réalisés pour protéger les berges, soit en matelas, soit en gabions. Les Matelas Reno ont une épaisseur de 23 ou 30 cm selon les déversoirs. Ils sont fabriqués par une seule et même nappe de grillage constituant le fond, les côtés et les doubles diaphragmes. Lors de fortes sollicitations hydrauliques, les contraintes qui s’exercent sur les diaphragmes placés tous les mètres sont importantes. Le procédé doubles diaphragmes confère aux structures la rigidité latérale nécessaire pour maintenir les granulats soumis à la pente et/ou au courant hydraulique. Le grillage constituant les Matelas et les gabions est revêtu de PVC, conformément à la norme NFP-94 325-2 qui traite de la mise en œuvre des ouvrages en gabions en milieu hydraulique.
