Solution mixte de Matelas Reno Plus, RenoMac Plus et gabions afin de protéger les berges de Gambsheim (67)

Protéger les berges du Rhin grâce aux RenoMac Plus et Matelas Reno Plus

06/2024

🌊 Les ports mais aussi les canaux sont de plus en plus exposés aux phénomènes d’affouillement liés principalement aux hélices des navires.

Contexte

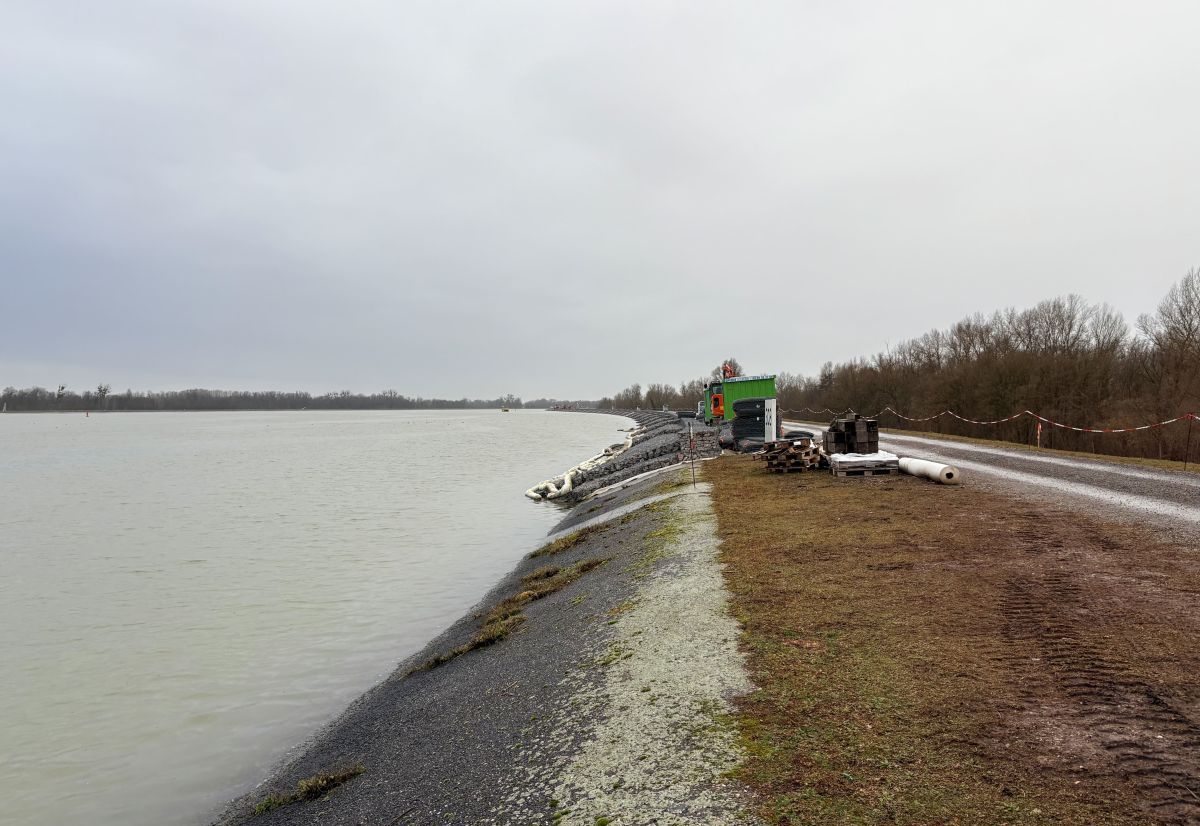

La digue gauche du Rhin sur le bief de Gambsheim était
protégée par un revêtement en béton bitumineux ou en
enrochements en mauvais état, dégradés par l’action
répétée du batillage (vague générée par le passage des
bateaux).

Après le succès et la validation de la solution Matelas Reno Plus préremplis, par une planche d’essai, un tronçon de travaux de 1km a été étudié par le bureau d’étude Artelia, en reprenant le principe de la solution 2021.

Le canal ne pouvant pas être mis à sec, il a fallu prévoir une solution mixte de matelas Reno Plus préremplis d’épaisseur 30cm pour la partie en eau (6ml) associée à des matelas Reno Plus remplis in situ en partie supérieure (4ml). Un muret pare vague en gabion de hauteur 50cm, couronne les matelas Reno en crête de berge.

RenoMac Plus : solution unique, efficace, durable et justifiée par la réalisation de nombreux essais.

La solution technique a été développée en collaboration avec VNF et Artélia lors de la phase d’étude.

En effet, les RenoMac Plus ont été spécialement développés pour les applications subaquatiques, permettant de protéger de façon continue et homogène le sol contre l’érosion.

RenoMac Plus

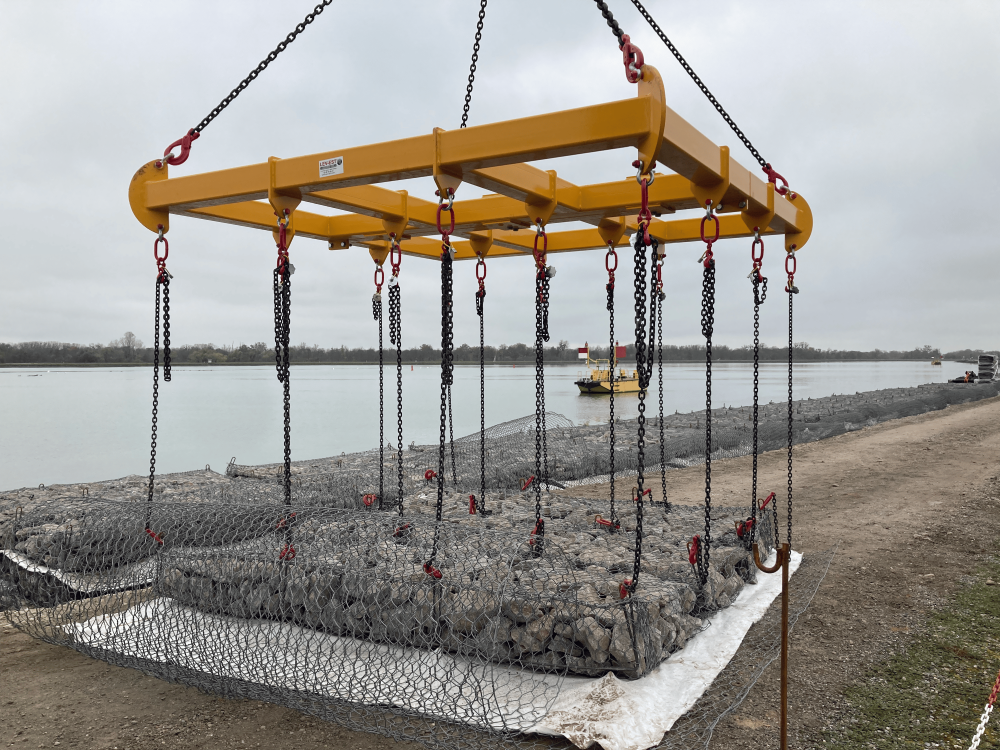

Sur la base d’un matelas Reno Plus, ils sont en outre équipés de suspentes de levage pour la manutention et d’un fond doublé par un complexe grillage + géotextile débordant sur 2 côtés afin d’assurer une continuité avec les structures adjacentes.

Dans le cas particulier de Gambsheim, les moyens de levage étant limité, le rampant subaquatique de 6m a été protégé par 2 matelas de 3m de longueur.

Le matelas inférieur a été équipé d’une nappe de grillage de 7ml de longueur agrafée en sous face et remontant sur 4ml afin d’être connectée par agrafage au matelas Reno Plus installé en partie supérieur de berge.
