R375-CONTOURNEMENT NORD DE VALENCIENNES – TRÉMIE JEAN-JAURÈS

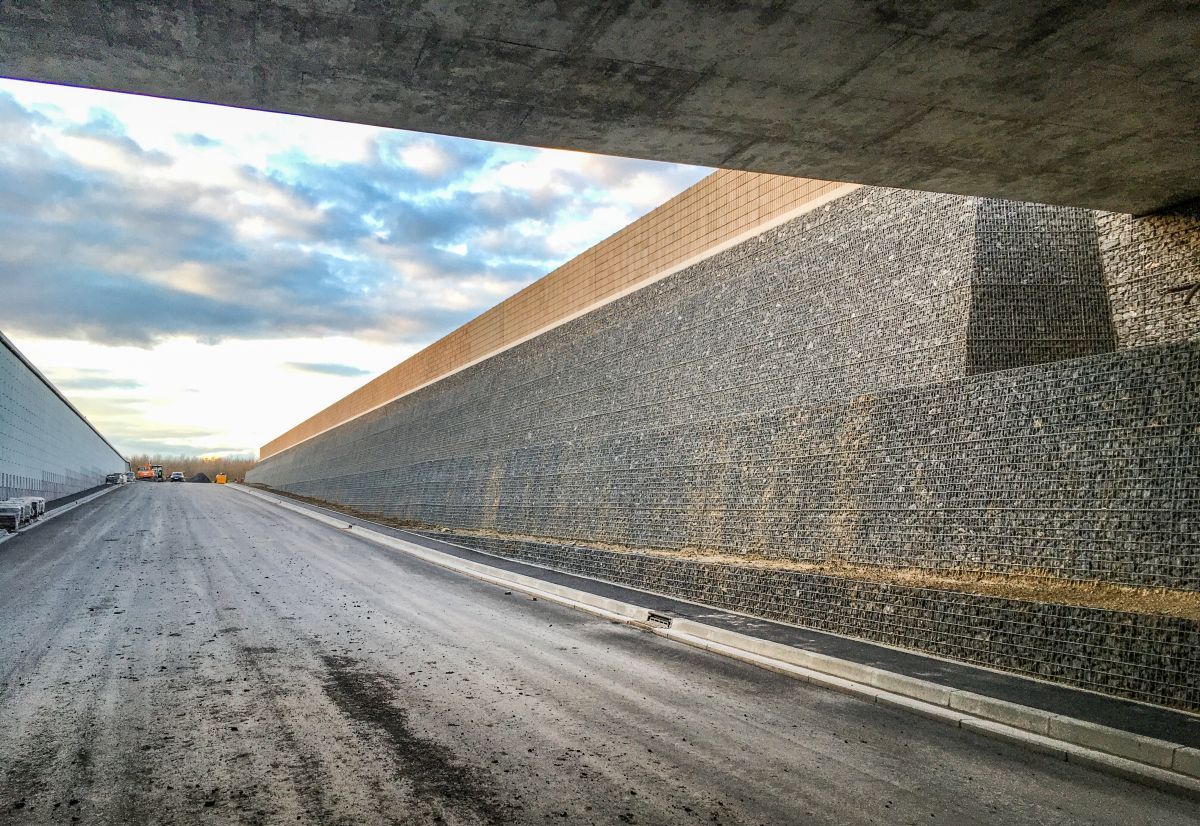

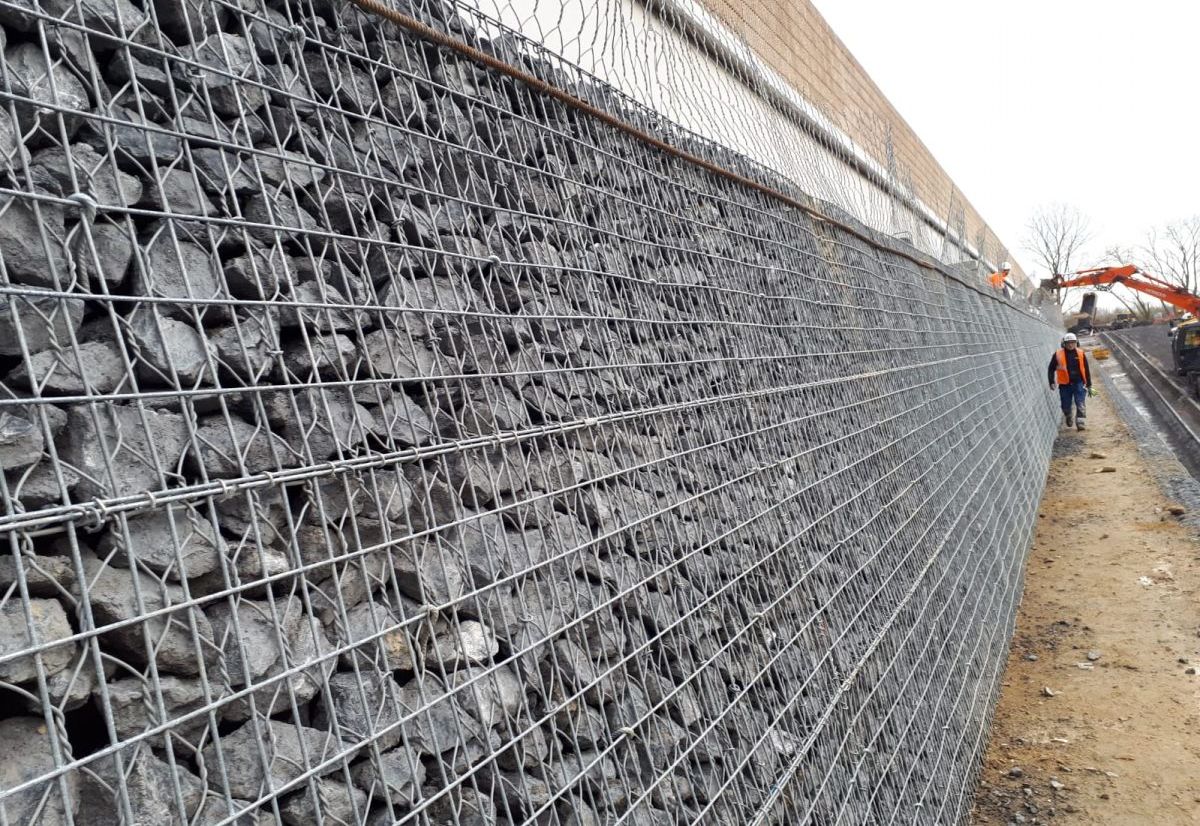

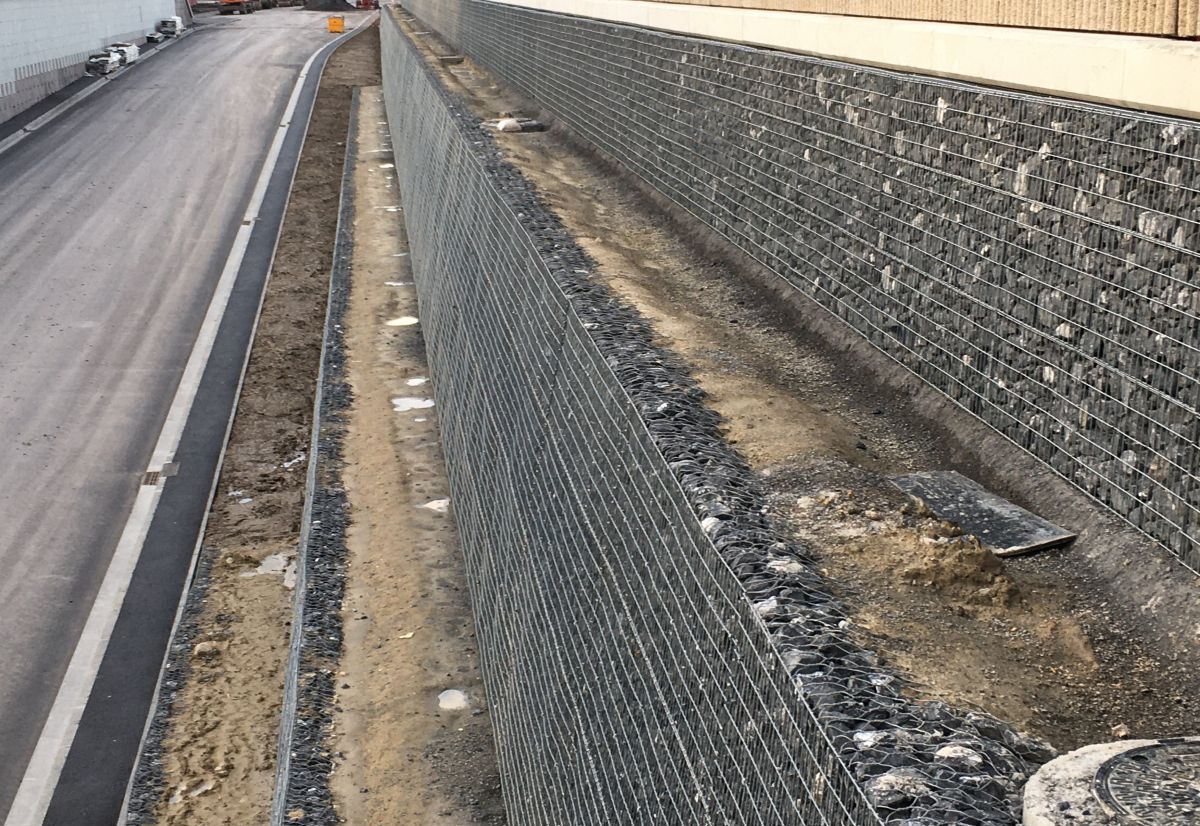

L’aménagement consiste en la réalisation d’un ouvrage du côté nord de la trémie. Le mur est disposé en terrasses et présente une hauteur variable entre 1.58 et 6.32m suivant les profils. Cet ouvrage a été réalisé en remblai renforcé de type Terramesh® minéral, avec un parement minéral incliné de 10° par rapport à la verticale, ayant une épaisseur de 0.3m en tête et de 0.5m d’épaisseur moyenne. Le parement se prolonge par une nappe de grillage métallique en arrière de 2.5m de longueur. Dans les terrasses, l’interaction entre les fosses d’arbre et les nappes de grillage a nécessité une adaptation du système. Nous avons donc proposé la découpe des grillages constitutifs du Terramesh® minéral autour de ces structures. La partie haute du mur béton à l’arrière du remblai renforcé, servant de garde-corps à la voirie derrière la trémie, a été habillée à l’aide de gabions éléctrosoudés d’épaisseur 0.3m. Le Terramesh® Minéral est un produit développé par Maccaferri associant un grillage double torsion et un panneau électrosoudé de façade. Le grillage double torsion, revêtu de Zinc/Aluminium et d’une gaine polymère (pour une meilleure durabilité), assure le renfort horizontal dans le remblai et effectue un retour au parement pour assurer la stabilité locale du massif. Le treillis soudé, de maille 50×100, fil 5mm est revêtu d’un alliage Zinc/Aluminium et est agrafé au grillage en face externe. Il assure une continuité esthétique avec les gabions éléctrosoudés.
