Debris Flow Barriers
2024
VALLE DE LA OROTAVA - SANTA CRUZ DE TENERIFE - Spain
Cabildo de Gran Canarias
TACANDE GEOTECNIA S.L
WARA INGENIERÍA AMBIENTAL
BARRERA DE PROTECCIÓN CONTRA CORRIENTES DE DETRITOS

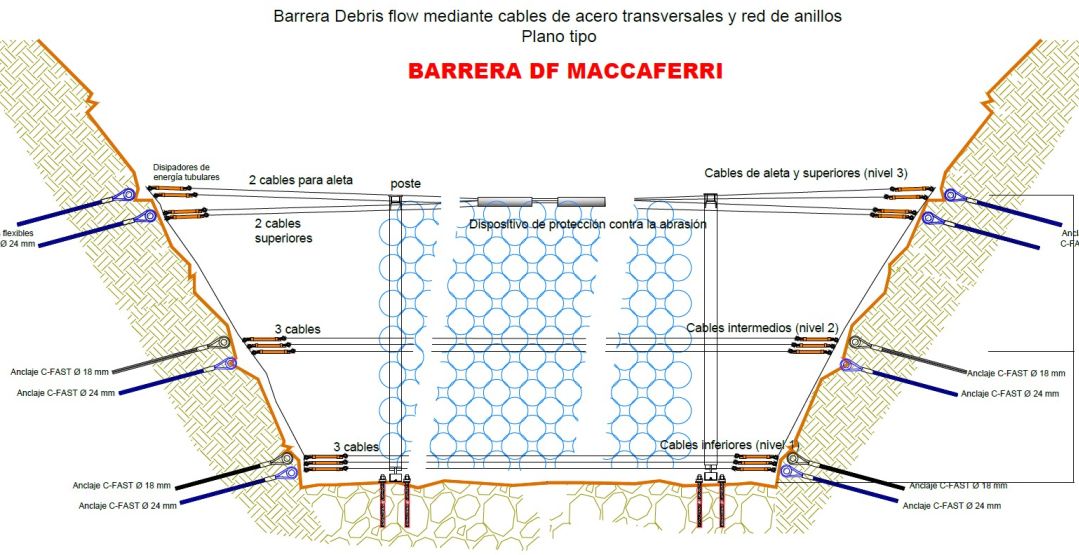

Plano esquemático de la barrera

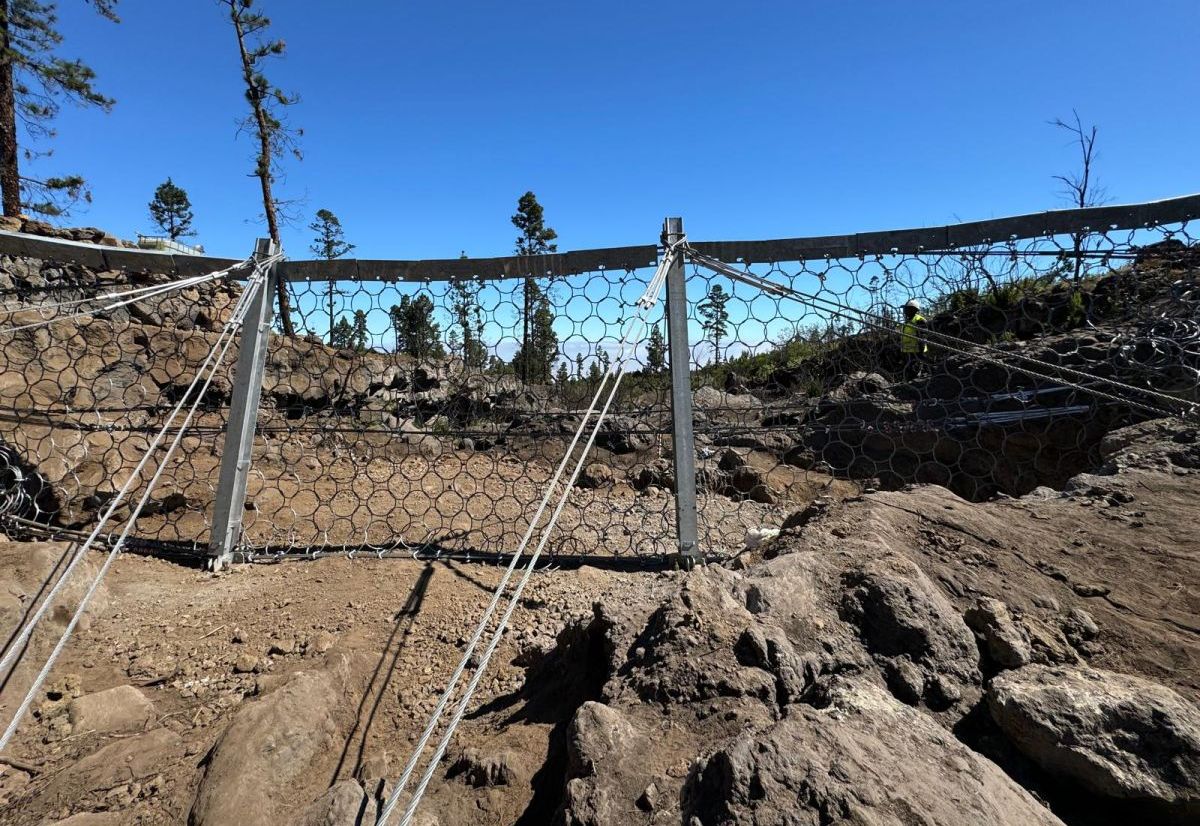

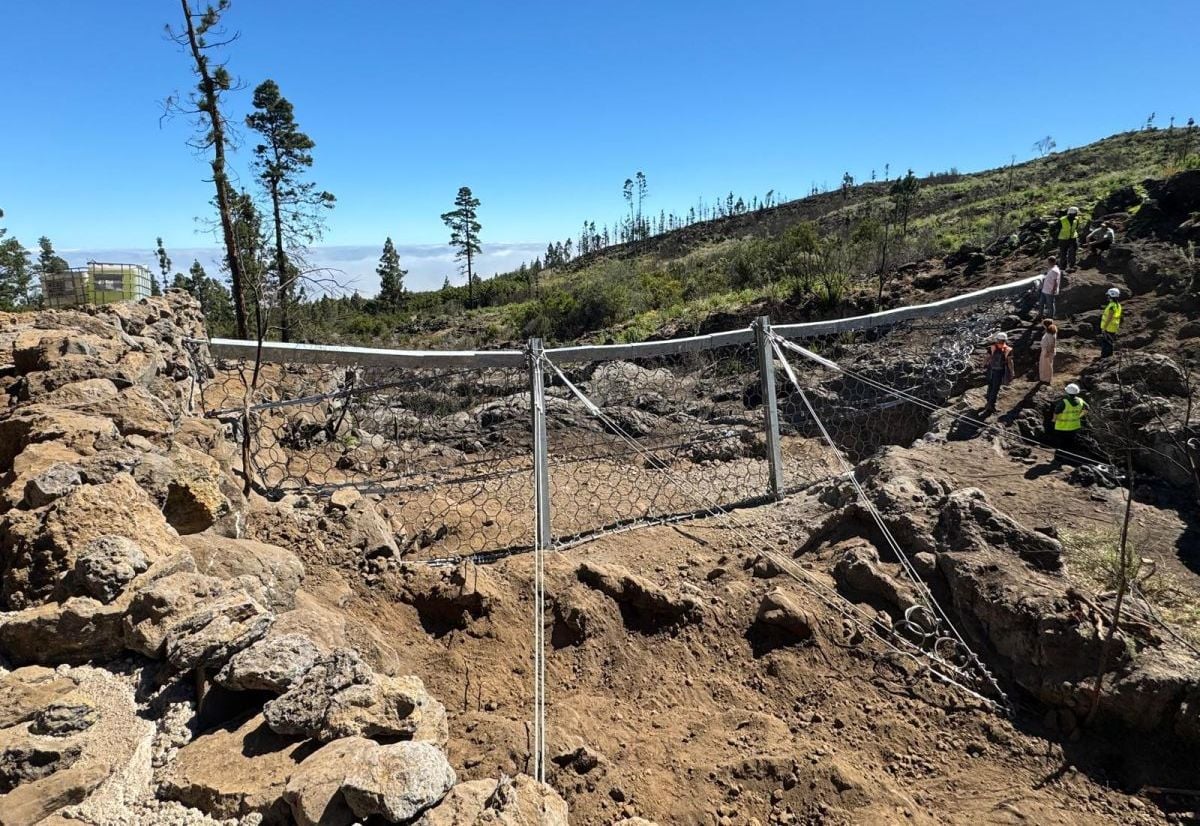

Barrera Debris Flow desde valle
Cables a monte de la barrera

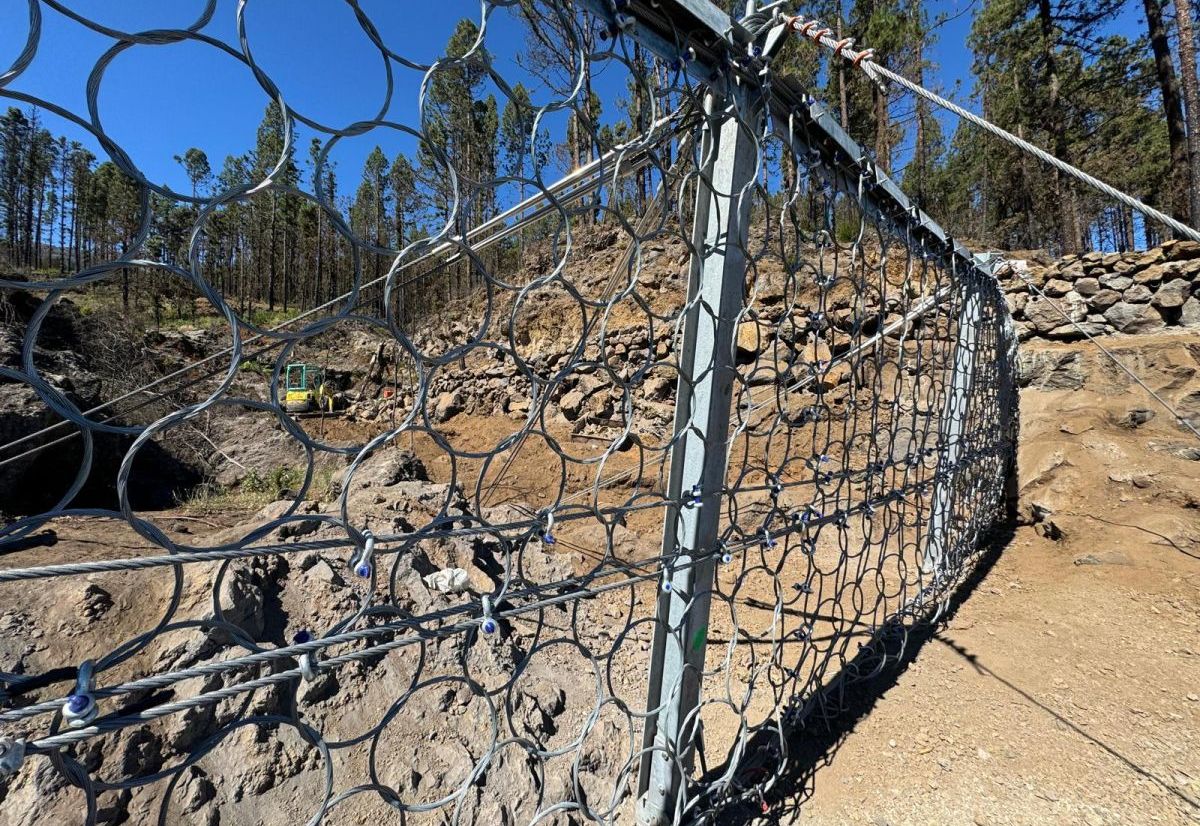

Unión entre cables y red de anillos

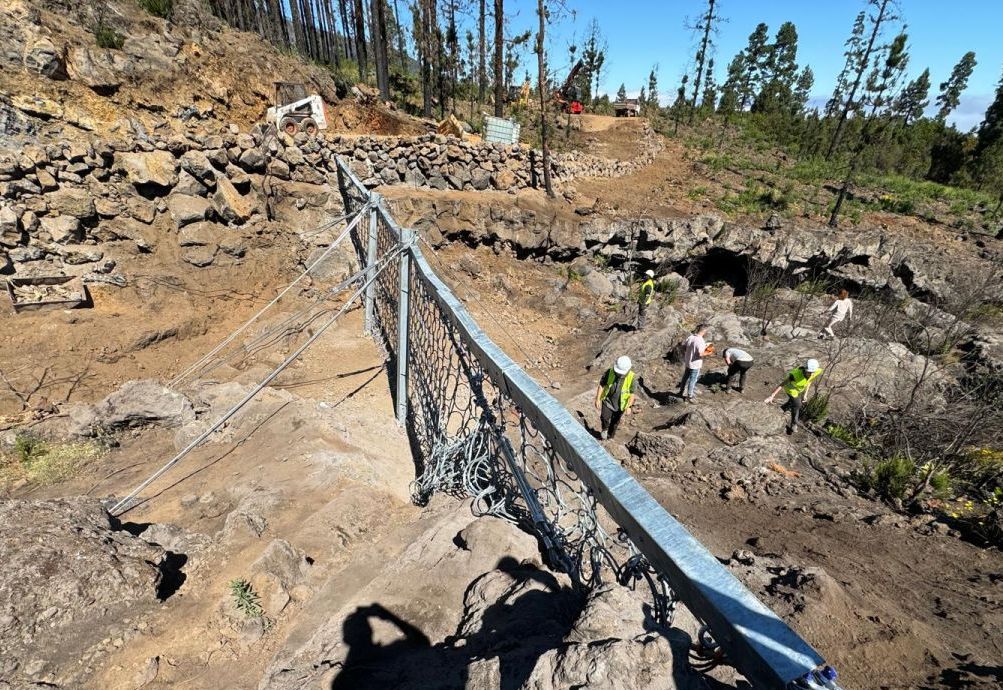

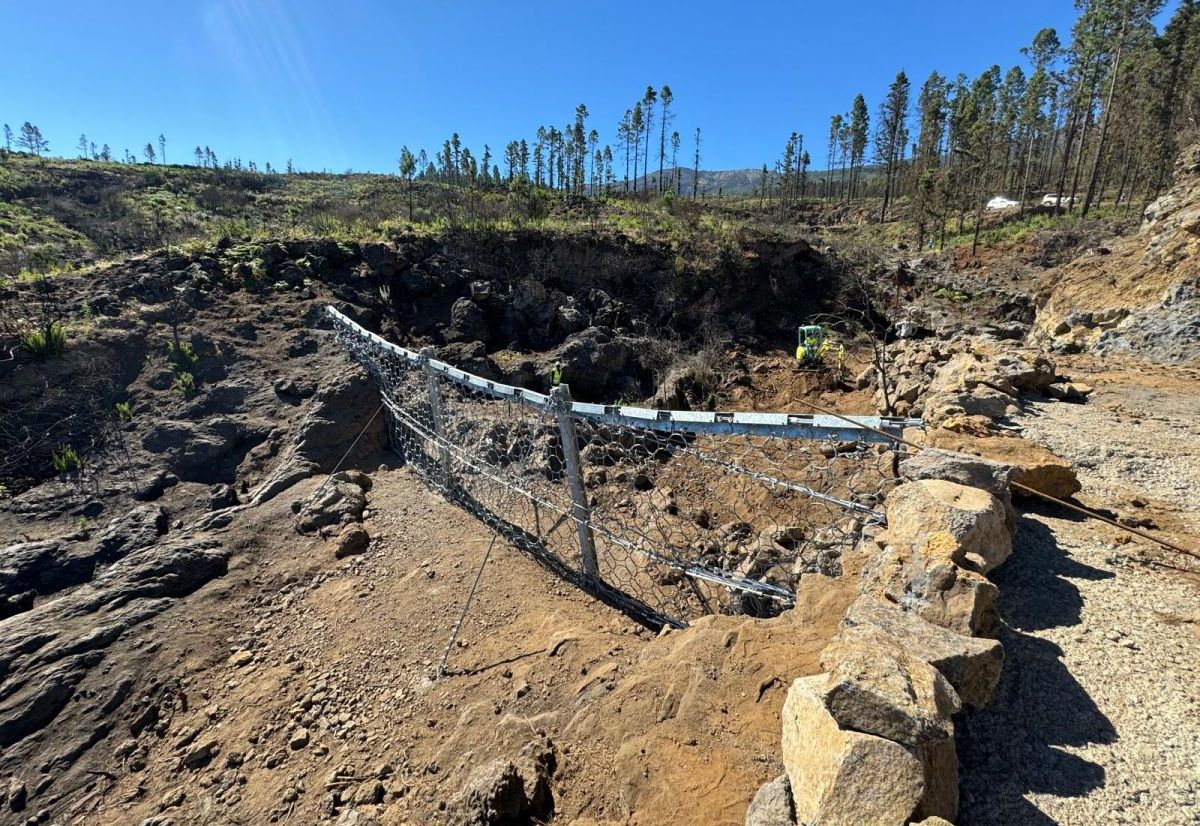

Vista superior de la barrera Debris Flow

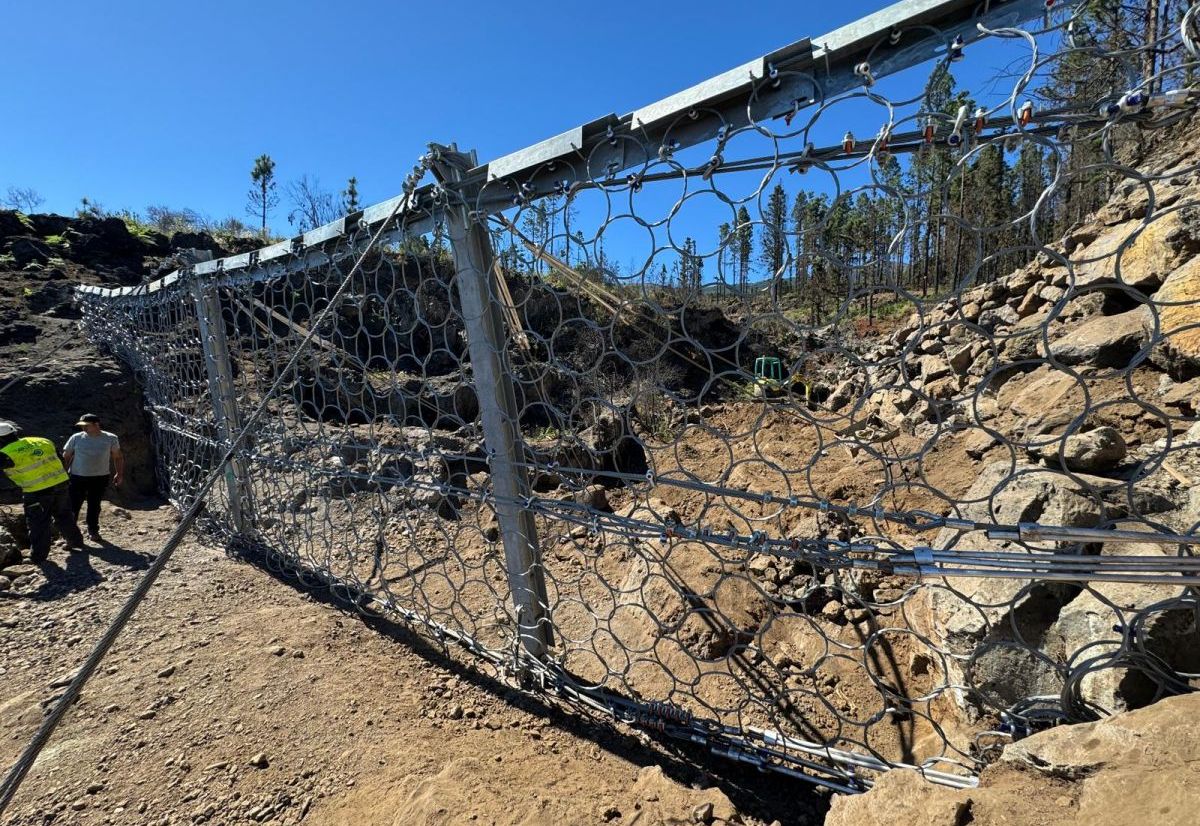

Barrera desde lado monte
Detalle placas anti abrasión
Problem
En Santa Cruz de Tenerife, el barranco de San Felipe presenta una orografía y un desnivel que, sumado a las lluvias intensas y a los incendios forestales del año pasado, dejan el suelo expuesto y vulnerable a los agentes erosivos. Por ello, un caudal importante de agua podría desencadenar el arrastre de materiales erosionables del terreno. Este fenómeno, conocido como flujo de derrubios (Debris Flow), podría generar graves daños aguas abajo sin una medida de protección.
Para evitar esta situación, el Gobierno de Canarias encargó el diseño de una protección para mitigar este tipo de riesgo, que la empresa WARA Ingeniería Ambiental realizó con la colaboración de Maccaferri.
Solution
En el proceso de diseño, se analizó el caso de una avenida en el que la barrera debe soportar la carga de impacto dinámico debida al impacto de los derrubios, y la carga estática derivada de los derrubios que se acumulen detrás de la barrera.
El sistema de protección contra flujos de derrubios adoptado consiste en una barrera flexible con una capacidad de soportar 120 kPa, formada por paneles de red de anillos, cables de acero (superiores, intermedios, inferiores, y laterales) de Ø 22 mm con disipadores de energía, postes HEA 220 con placa base, anclando este sistema mediante barras tipo Gewi de Ø 32 mm y anclajes flexibles de doble cable C-FAST de Ø 24 mm. Estos anclajes flexibles de Ø 24 mm tienen una carga de rotura de 845 kN y cuentan con marcado CE, que garantiza la validez de las prestaciones declaradas. Además, estas barreras cuentan con elementos de protección ante la abrasión en los cables superiores para proteger contra el efecto arrastre que puede producir el flujo que pase por encima de la barrera.
Todos los elementos formados por alambre de acero (redes de anillos, cables de acero, entre otros.) están galvanizados con la aleación GALMAC C3 (Zn90-Al10% clase A), para garantizar una durabilidad de más de 50 años en ambiente C3.
