Reinforced Soil Walls and Slope Reinforcement
2023
AIN EL SOKHNA - SUEZ GOVERNORATE - Egypt
Roya Developments
PROJETO TELAL EL SOKHNA

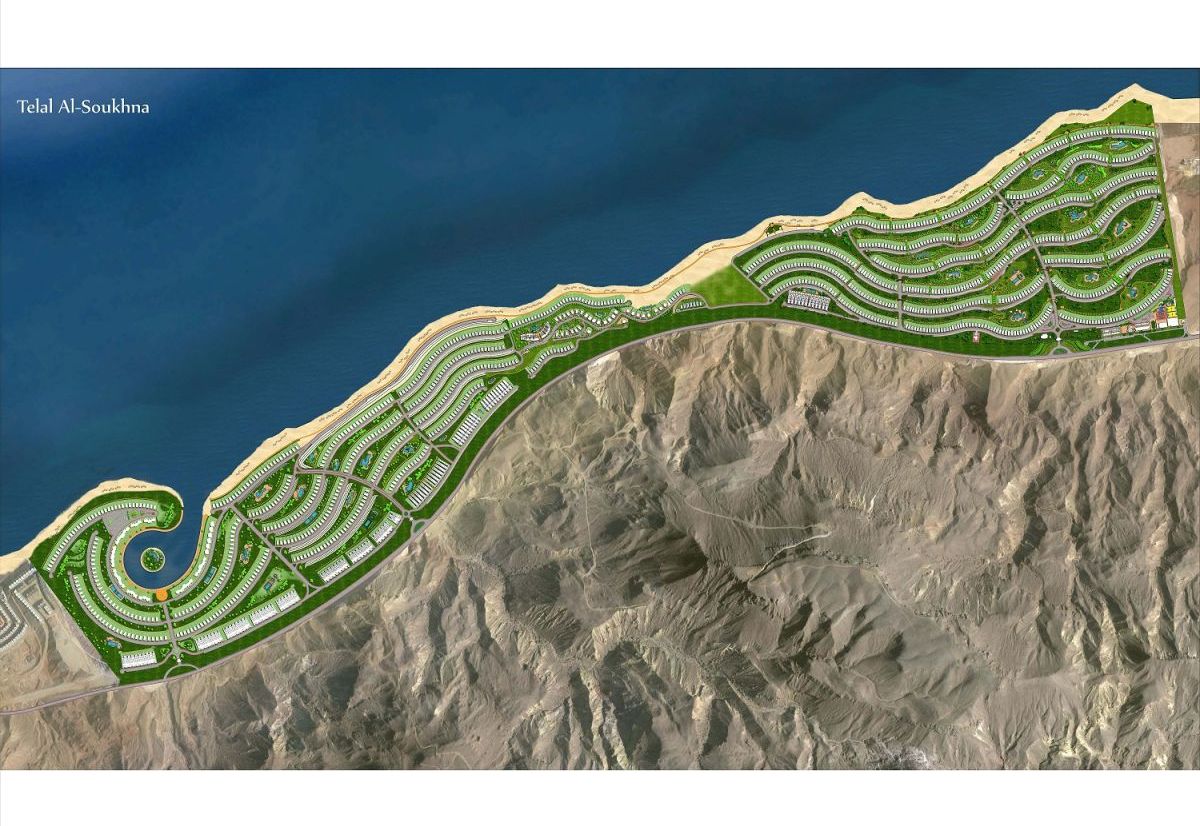

Masterplan of the ‘Telal El Sokhna’ project (courtesy: google images)

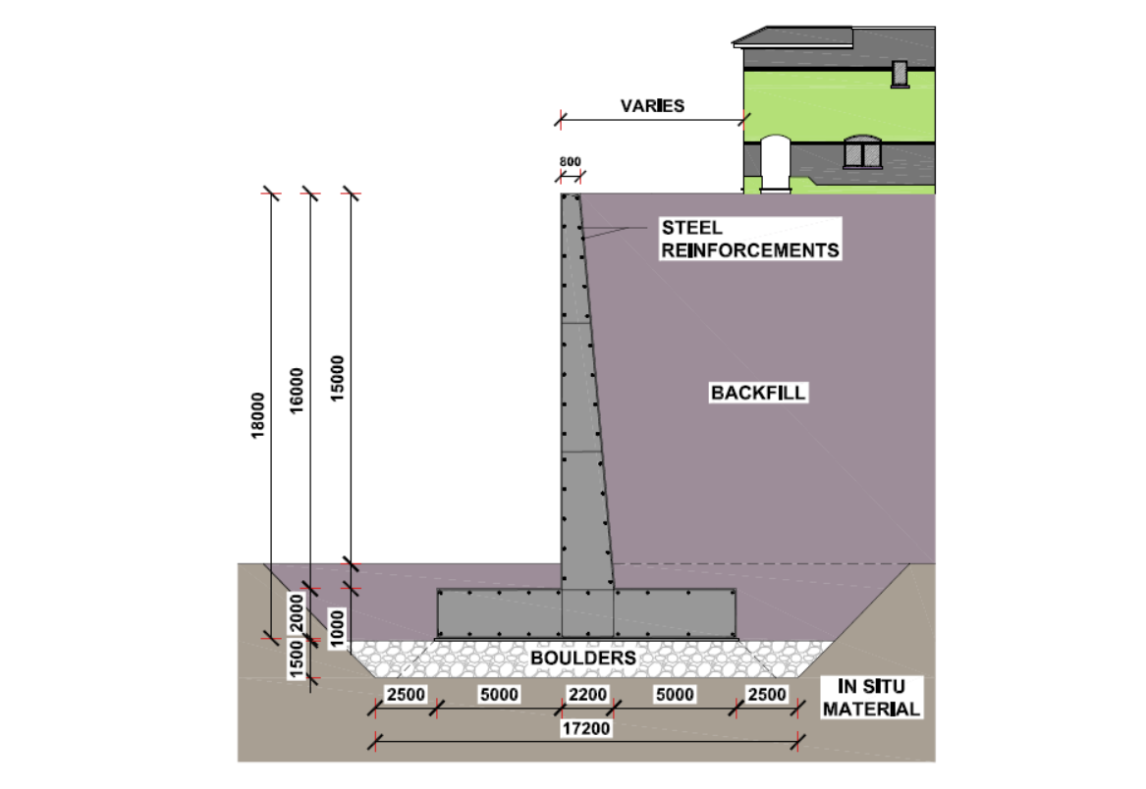

Section of original Reinforced Cement Concrete wall for average height

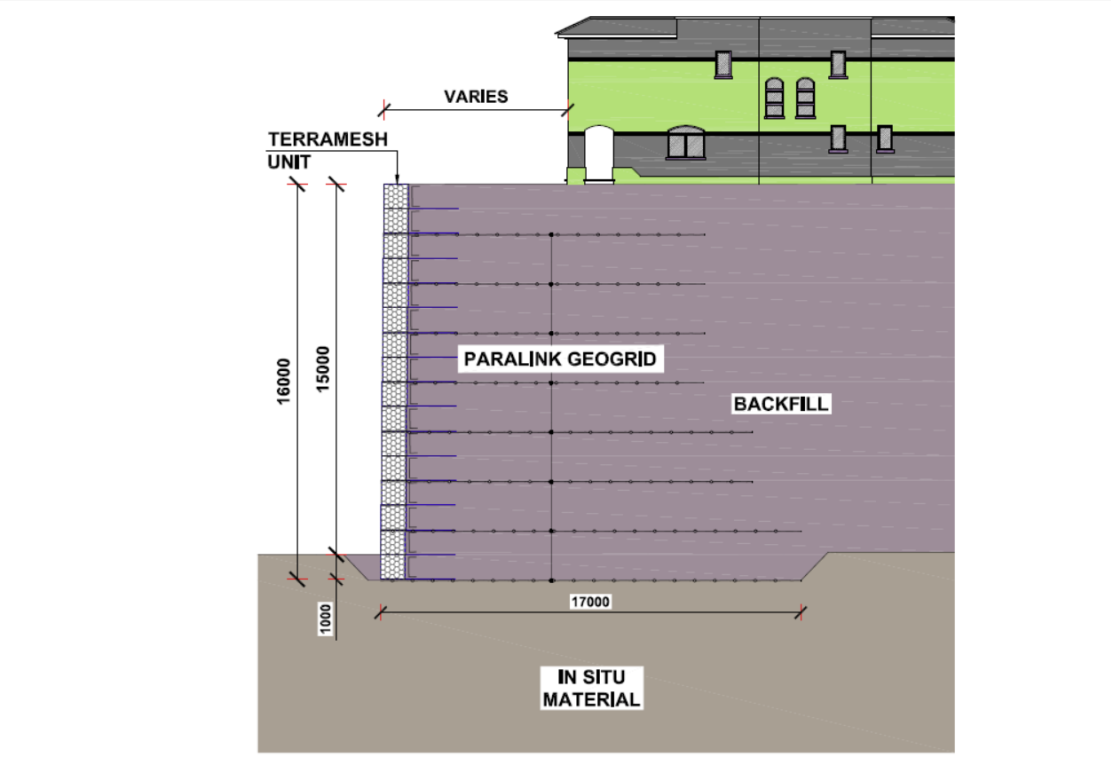

Section of implemented Paramesh MSE wall for average height

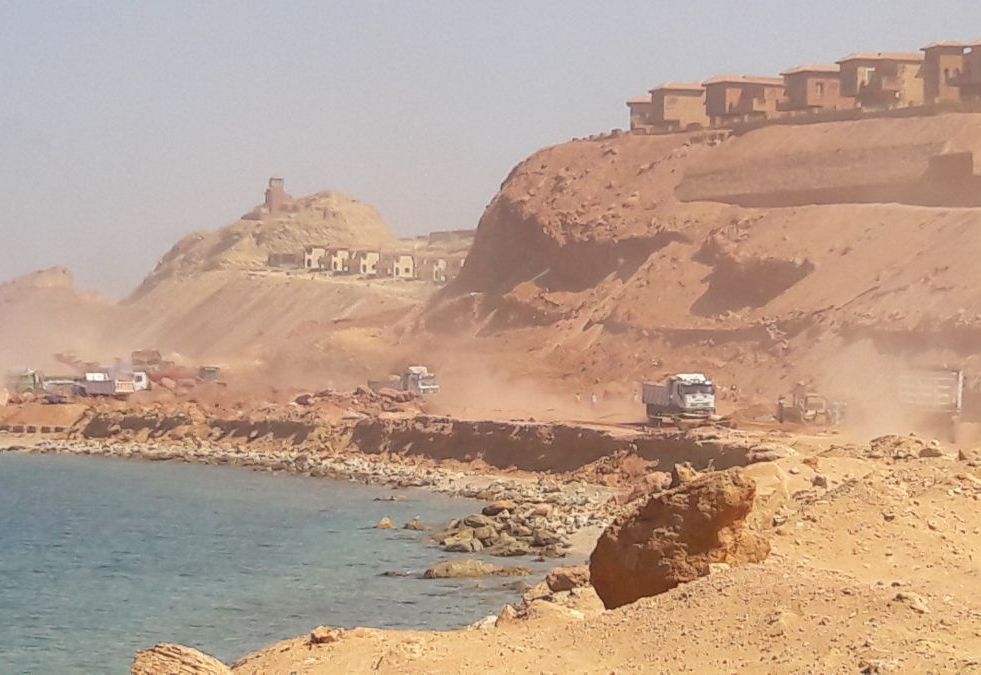

During construction: initial site activities

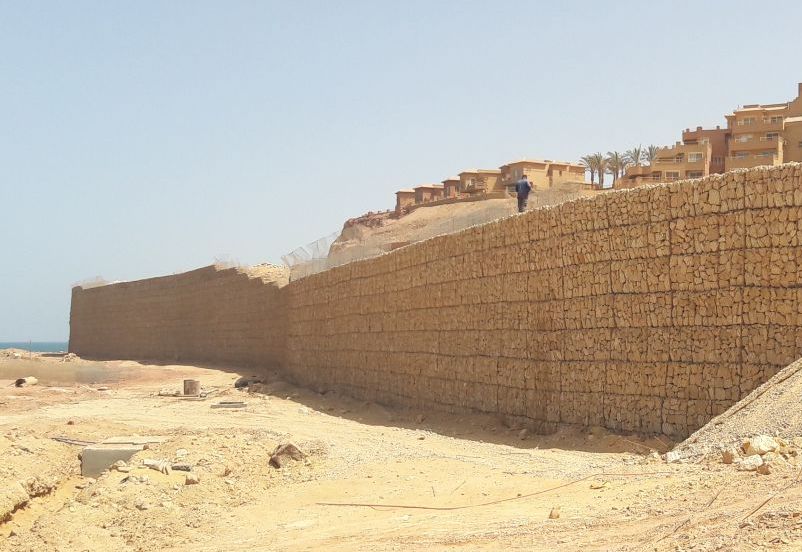

During construction: Paramesh MSE wall installation in progress

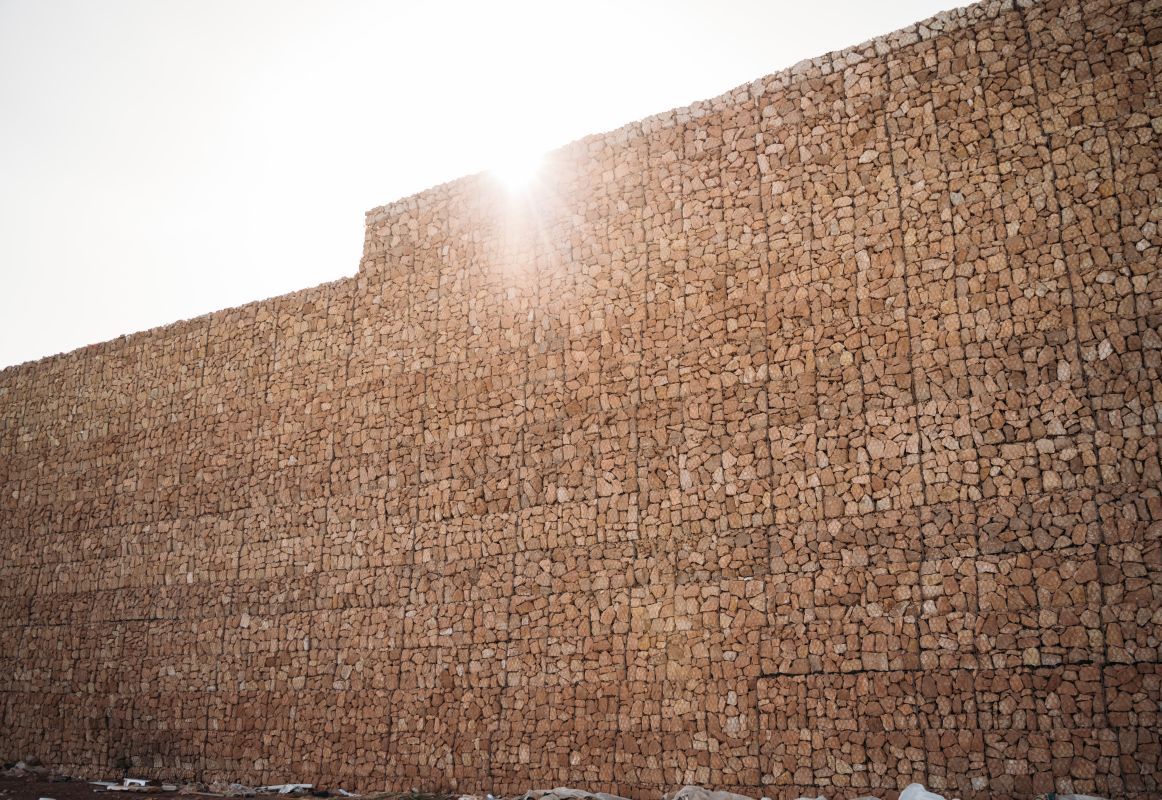

Completed: close view of Paramesh MSE wall
Problema
O projeto “Telal El Sokhna” é um empreendimento imobiliário localizado ao longo da mais longa orla de praia em Ain El Sokhna, Egito, entre as majestosas montanhas e as águas cristalinas do Mar Vermelho. Para garantir uma vista panorâmica do mar para a maior parte da comunidade, o arquiteto projetou o projeto em vários níveis em relação ao nível do mar, variando de +7m a +84m.
Consequentemente, uma parede de contenção de 560m de comprimento e até 19m de altura foi necessária paralelamente à linha costeira. As paredes de concreto armado (RCC) originais não atendiam aos requisitos arquitetônicos de ter uma fachada que se integrasse perfeitamente com as montanhas de dolomita circundantes. Além disso, como as condições do subsolo não eram adequadas, a parede RCC precisaria de fundação profunda sobre uma camada espessa de rochas, tornando a construção excessivamente cara.
Solução
O sistema Paramesh MSE Wall da Maccaferri (com unidades faciais Terramesh e geogrelhas Paralink) foi finalmente implementado como uma alternativa econômica e eficaz em termos de tempo. As unidades Terramesh atendem ao requisito arquitetônico, pois a fachada de gabion poderia ser preenchida com pedras locais de dolomita. A capacidade de carga do solo in situ era limitada a 250 kPa, enquanto a carga de fundação real na base da parede RCC era de 310 kPa.
Foi necessário escavar 1,5m e substituir por pedras compactadas até alcançar o solo nativo, reduzindo a carga de fundação para 250 kPa. Como resultado, a profundidade de embutimento da parede cantilever foi de 3m, seguida de uma camada de substituição de 1,5m, fazendo com que a profundidade de escavação fosse de 4,5m abaixo do nível do solo.
A natureza flexível da parede Paramesh MSE limita a verificação da capacidade de carga à falha por cisalhamento; assim, a parede pode ser fundida a uma profundidade rasa, garantindo segurança suficiente. Por isso, a altura da parede RCC e a profundidade de escavação eram sempre maiores do que a opção da parede Paramesh MSE para a mesma altura livre. Ao optar pela parede Paramesh MSE em vez da RCC, o cliente obteve uma economia geral de custos de 40%. O agente local da Maccaferri, ‘Strata Soil System’, foi subcontratado para o design, fornecimento e assistência na construção da parede Paramesh MSE.
