Weirs, Culverts and Transverse Structures
2022
SUBANG - WEST JAVA - Indonesia
PT. Wijaya Karya (Persero) tbk
KSO PT. Wijaya Karya (Persero) tbk - PT Daya
PT. Wijaya Karya (Persero) tbk
Muro Paramesh da barragem de sadawarna

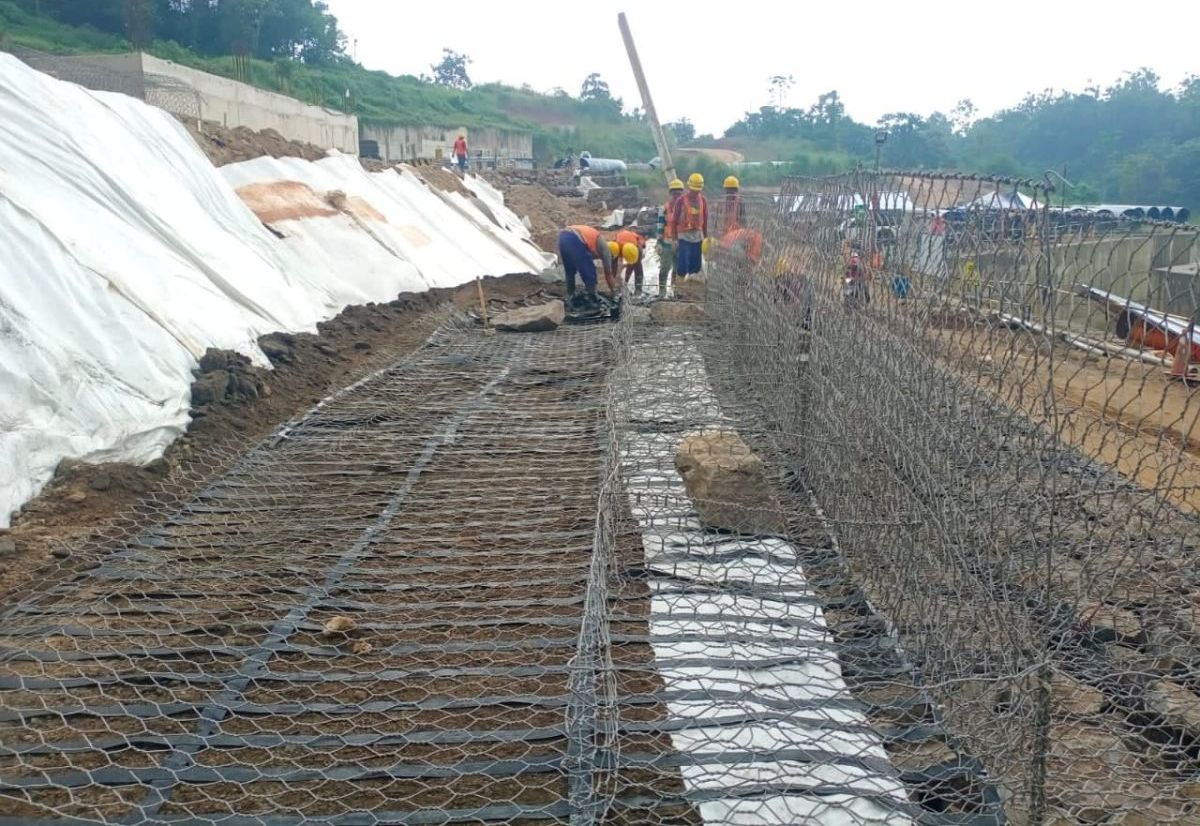

Installation of Paramesh System
Compaction Every 25 cm

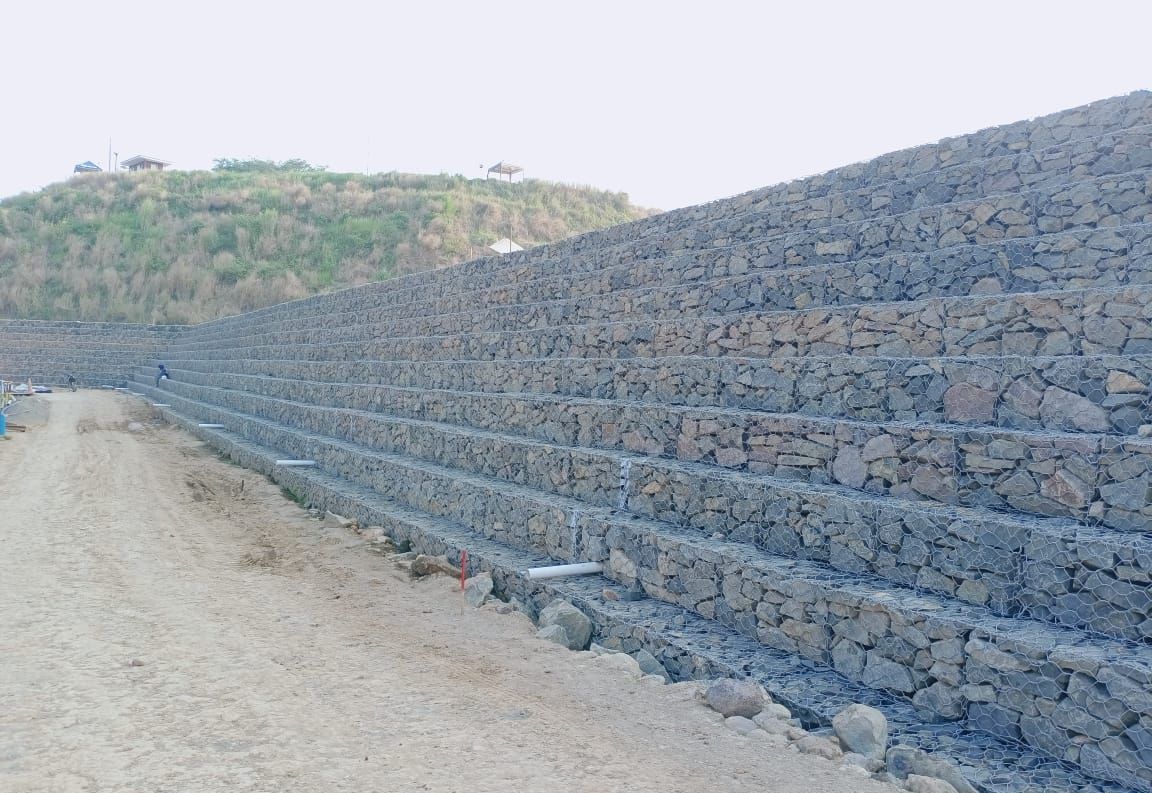

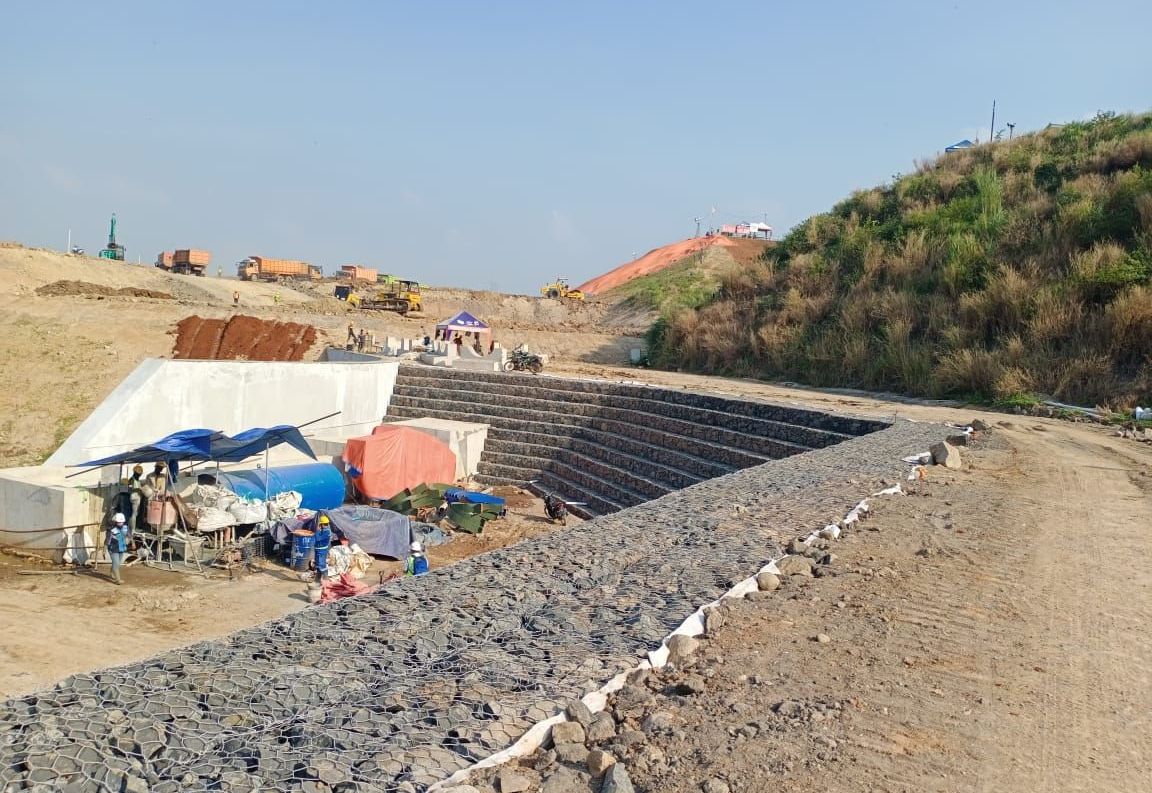

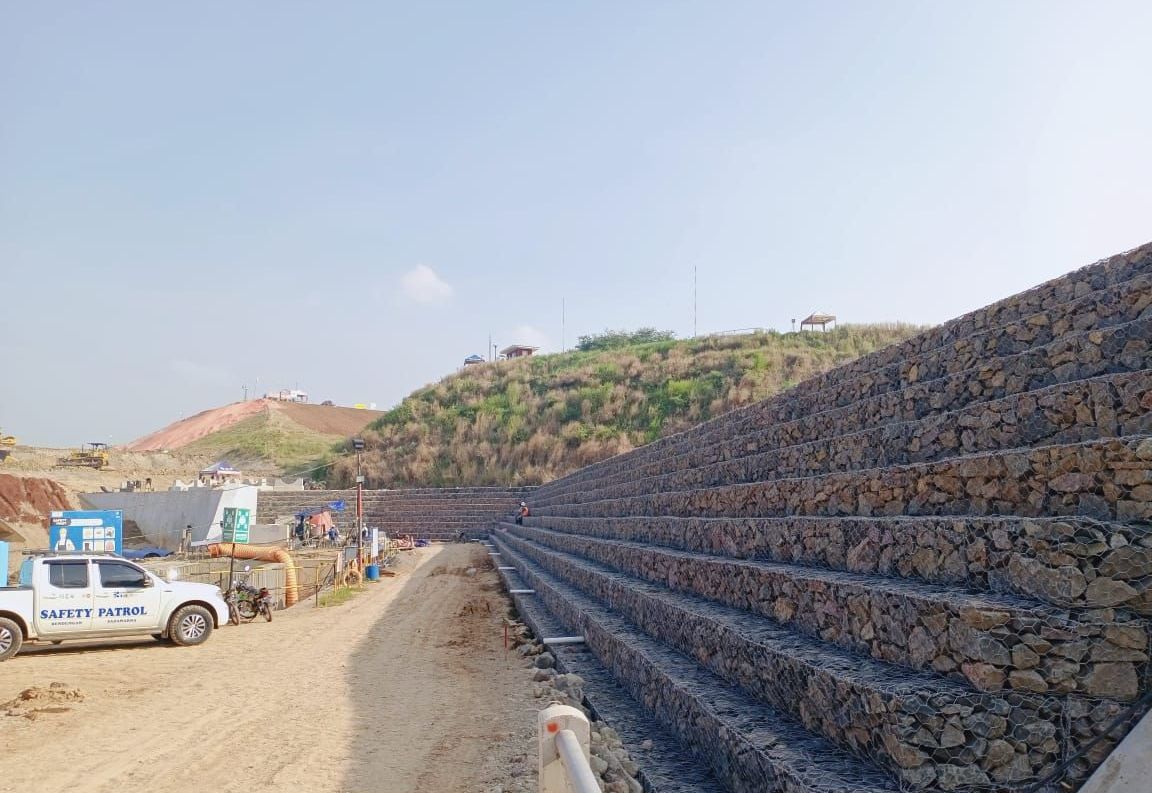

Finished Structure
Problema
A Represa Sadawarna está localizada em Sumedang, Java Ocidental. A represa, que possui uma área de inundação de 695 hectares, pode irrigar cerca de 4.280 hectares de campos de arroz nos municípios de Subang e Indramayu. Com 933 metros de comprimento, a represa possui um total de 70,86 milhões de m³ de reservatório de água, sendo que o volume de armazenamento efetivo é de 42,11 milhões de m³. Além de irrigar os campos de arroz, a represa Sadawarna também contribui para combater as inundações na área de Pamanukan e arredores.
A Bacia de Dissipação de Energia (Stilling Basin) da represa foi projetada para reduzir a energia da água que transborda e flui pela vertente, minimizando o risco de erosão da represa. A Bacia de Dissipação de Energia precisa ser protegida com um muro de contenção. Para isso, foi proposta a utilização do Sistema de Terra Mecanicamente Estabilizada (MSE) com o Sistema Paramesh.
Solução
A Estrutura de Muro de Contenção para a Bacia de Dissipação de Energia da represa Sadawarna foi construída utilizando o Sistema Paramesh, com altura de 5 metros. O sistema consiste na Terramesh como a fachada e reforço secundário, combinado com a Paragrid HF 150, uma geogrelha com resistência à tração de 150 kN/m e comprimento de 3m a 5m, utilizada como o reforço primário da estrutura. A Maccaferri Indonésia propôs o uso de Fios Revestidos Polimac para o Sistema Terramesh, como proteção contra corrosão, abrasão e exposição UV. O uso desse material se mostrou mais eficaz e eficiente em termos de tempo e custo de construção. Todos os cálculos de estabilidade das estruturas foram realizados utilizando o software interno da Maccaferri, o MacStars. Além disso, a Maccaferri forneceu ao cliente o Product Assistant para garantir que o Procedimento de Padrão Obrigatório fosse seguido.
Produtos Usados
Geogrelhas Monoaxiais
Paragrid™ WAn enhanced high performance knitted geogrid characterized by a very high modulus and the lowest reduction factors. Designed forVisão
Geotêxtil Não Tecido – MacTex®
Os geotêxteis nãotecidos MacTex® são geossintéticos planos constituídos por fibras poliméricas cortadas, agulhadas e/ou consolidados térmicamente por Visão
