Basal Reinforcement
2020
MUNDRA - GUJARAT - India
M/s Mundra Port & Special Economic Zone Ltd
M/s. Chetan Engineers
M/s. Multimedia Consultant Pvt. Ltd
Viaduto (ROB) para Conexão entre Mundra e a Rodovia NH 8A
Photo-1: Installation of stone column
Photo 2: Placement of sand and geotextile

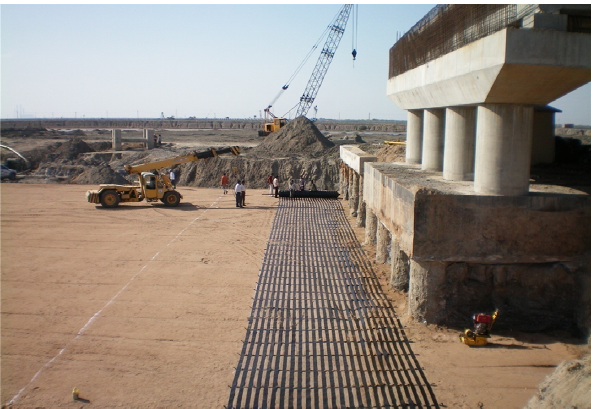

Photo 3: Laying of Paralink®

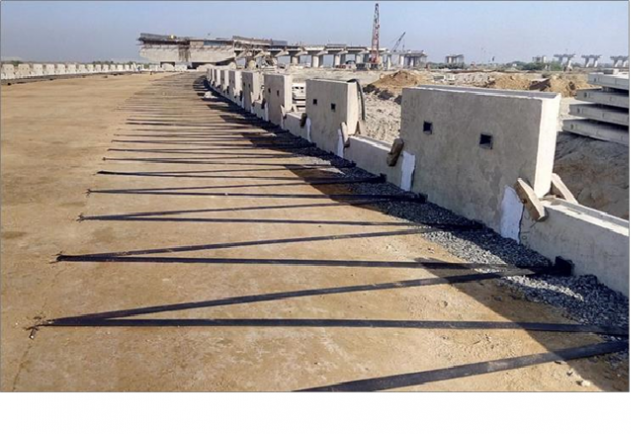

Photo 4: RS wall under construction

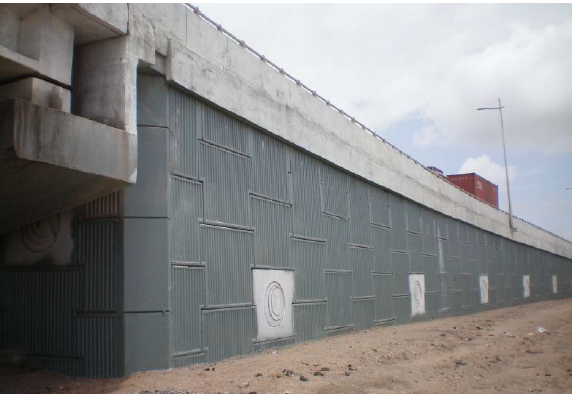

ROB FOR CONNECTIVITY BETWEEN MUNDRA AND NH 8A_4

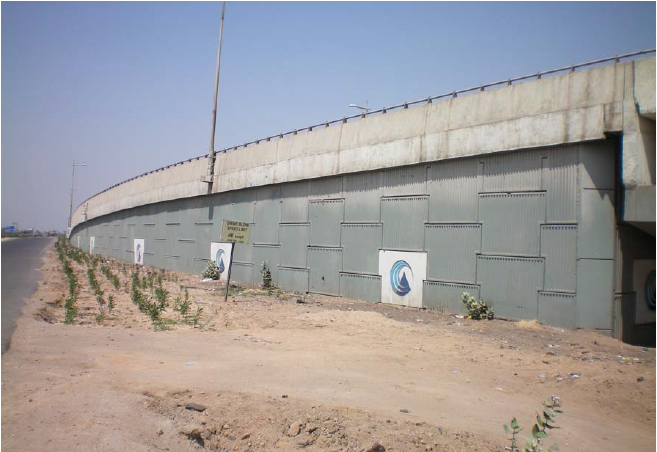

Photo 6: Completed structure after 3 years
Problema
A Zona Econômica Especial de Mundra, localizada no distrito de Kutch, Gujarat, é uma das maiores da Índia. Para garantir a ligação viária entre Mundra e a rodovia NH 8A, foi proposto um viaduto ferroviário (ROB). As rampas de acesso seriam construídas com muros de solo reforçado com o sistema ParaWeb®. No entanto, o solo de fundação — composto principalmente por silte arenoso com argila — apresentou baixa capacidade de carga, além de alto lençol freático e risco de recalques por consolidação. Diante disso, era necessário adotar uma técnica de melhoria de solo que aumentasse a capacidade de suporte e minimizasse assentamentos diferenciais.
Solução
Foi utilizada a técnica de colunas de brita (também conhecida como vibro-replacement), associada a uma base geossintética ParaLink®. Essa técnica consiste na instalação de colunas verticais de brita compactada, que reforçam o solo por meio da resistência lateral oferecida pelo solo ao redor. Os benefícios incluem:
- Aumento da capacidade de carga do solo;
- Redução dos recalques após a obra;
- Facilidade de execução, mesmo em solos saturados.
O ParaLink®, uma grade geossintética monoaxial com resistência de 100 a 1350 kN/m, foi utilizado como reforço basal para distribuir adequadamente as cargas da superestrutura sobre as colunas de brita e reduzir deformações diferenciais.
Detalhes de execução:
- Lado sul: toda a zona (reforçada e não reforçada) recebeu colunas de brita.
- Lado norte: colunas aplicadas apenas na área dos muros de solo reforçado, devido à melhor qualidade do solo.
- O ParaLink® foi instalado em toda a área tratada.
Essa solução garantiu estabilidade, desempenho estrutural e viabilidade técnica do projeto viário.
Produtos Usados
MacForce
O sistema MacForce apresenta painéis verticais de concreto pré-moldado e reforços geossintéticos do tipo ParaWeb, que são geotiras planares fabricadasVisão
