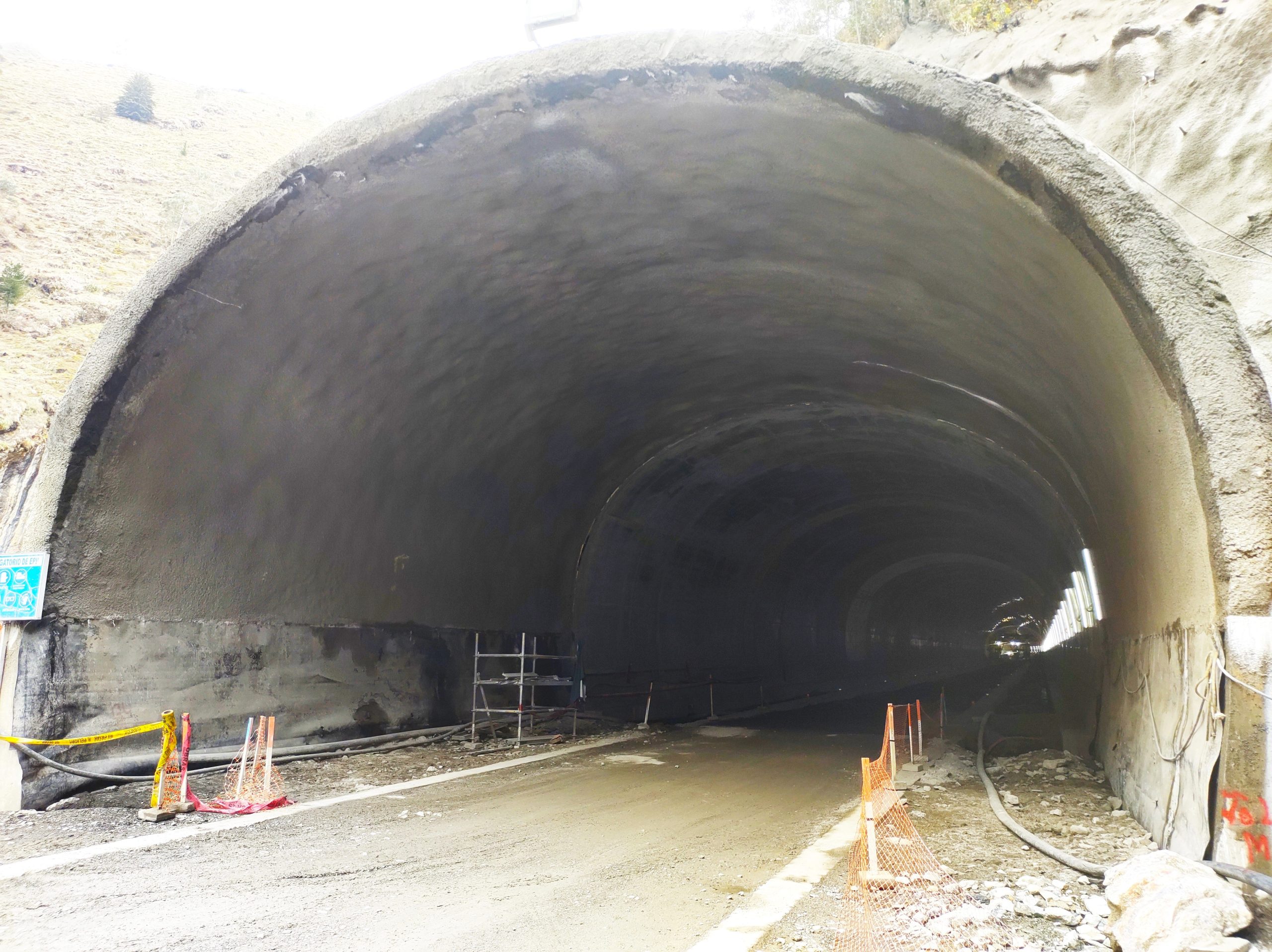

El túnel Ollachea, ubicado entre las progresivas KM 231+700.17 – KM 232+603.14 del tramo IV de la Carretera Interoceánica Sur, en la provincia de Carabaya del departamento de Puno en Perú. Presentaba un afloramiento de aguas subterránea en todo el desarrollo del túnel, lo cual representaba un riesgo potencial tanto para el equipamiento electrónico que se instalaría en el túnel como para los usuarios de este corredor vial, así también, identificaron sectores críticos con presencia de aguas termales de alta entalpia superiores a los 80°C, siendo el primer túnel con estos desafíos superados a nivel mundial.

Para solucionar esta problemática, se implementó un sistema de drenaje basado en el geocompuesto MacDrain® FP 20.2, como principal elemento de captación y conducción de aguas, así también un geotextil no tejido MacTex N 40.1, para darle una protección adicional al punzonamiento que se tendría en la superficie del túnel, garantizando la impermeabilización de la estructura y asegurando su resistencia  y vida útil.

En este artículo, exploraremos las características de este sistema, su proceso de instalación y los beneficios obtenidos en el proyecto del túnel Ollachea.

1. Problemas de drenaje en el túnel Ollachea

Durante la construcción del túnel Ollachea, se identificaron filtraciones de aguas subterráneas que requerían una solución de drenaje eficiente.

1.1. Principales desafíos técnicos

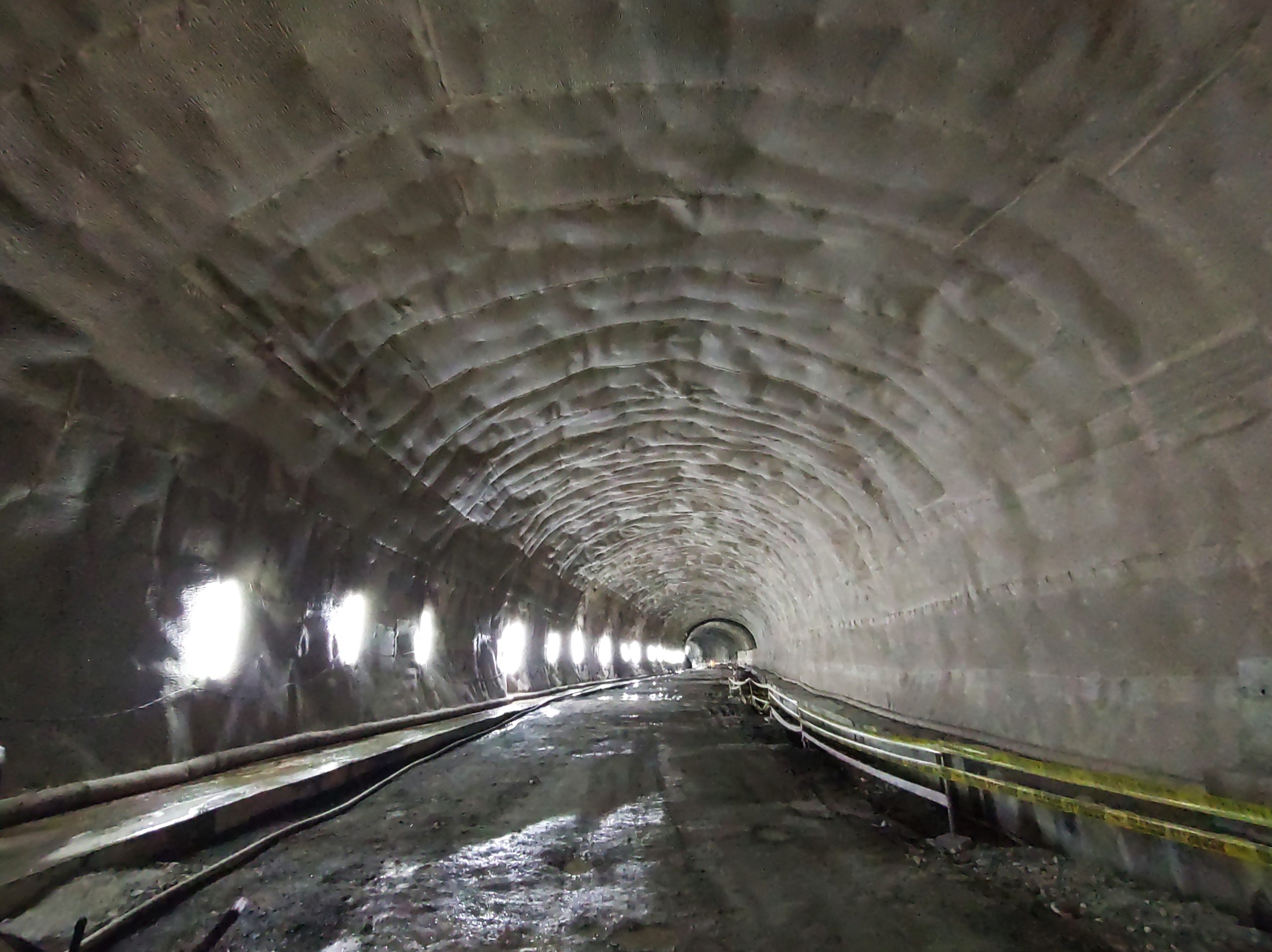

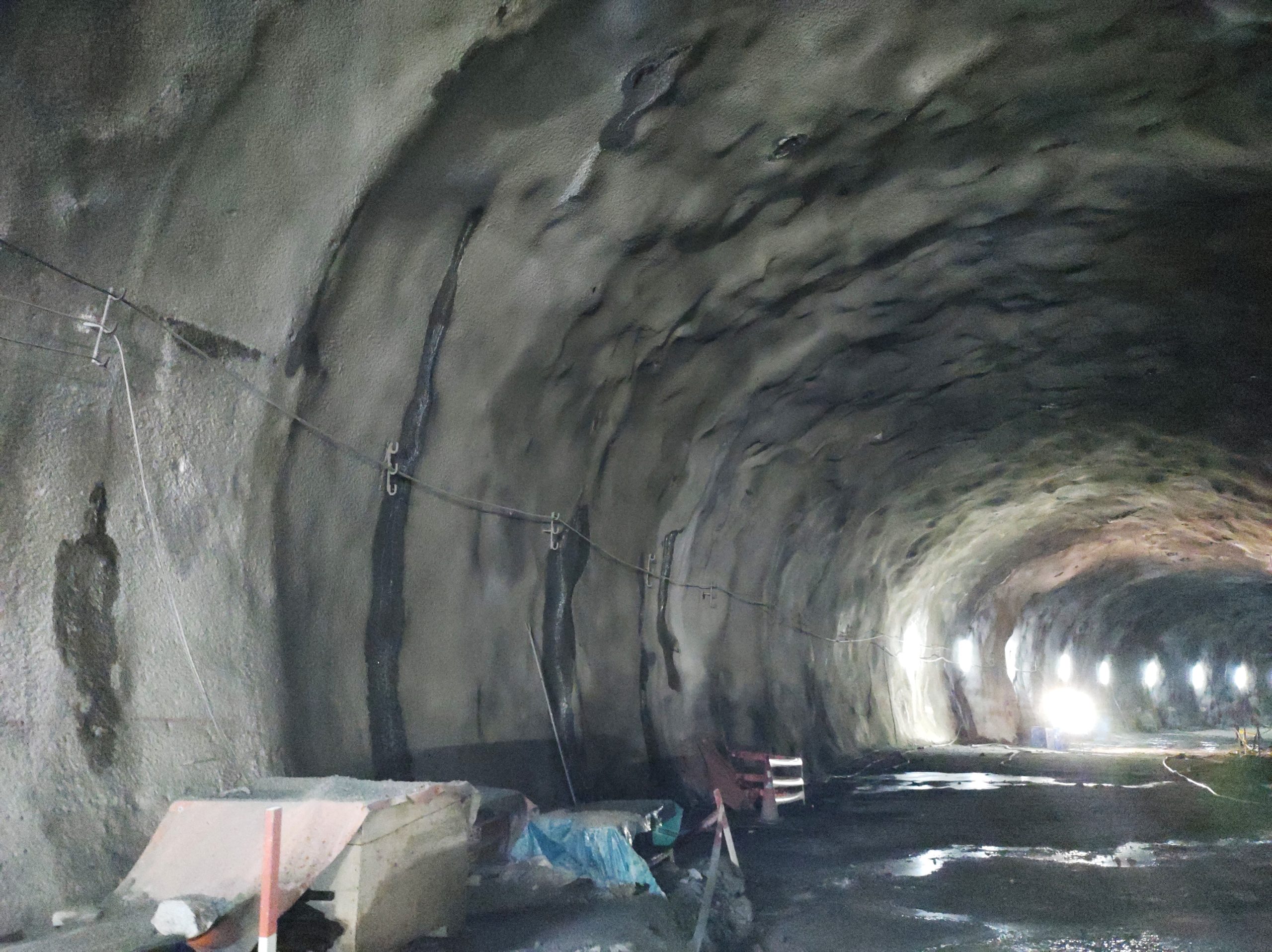

• Filtraciones de aguas termales en toda la superficie del t, generando acumulaciones de humedad en la bóveda y hastiales.
• Presencia de aguas termales de alta entalpia (de 80°C a más), lo que exigía materiales resistentes a estas temperaturas.
• Riesgo de deterioro del concreto debido a la saturación de la estructura.
• Necesidad de una solución flexible, que se adapte a la superficie irregular del túnel.

Ante estas condiciones, Maccaferri propuso el uso de MacDrain® FP 20.2, un geocompuesto de drenaje diseñado para resistir temperaturas extremas y mejorar la eficiencia de la impermeabilización.

2. Solución implementada: sistema de drenaje con MacDrain® FP

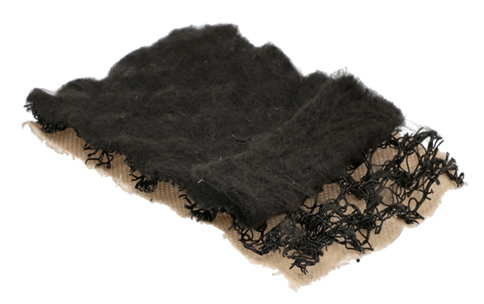

El MacDrain® FP 20.2 es un geocompuesto de drenaje compuesto por tres capas principales:

• Geotextil de poliéster, que filtra y capta el agua.
• Geomanto tridimensional de polipropileno, que permite la conducción del agua a lo largo de la estructura.
• Lámina de polipropileno, que impide el paso del agua al núcleo del sistema.

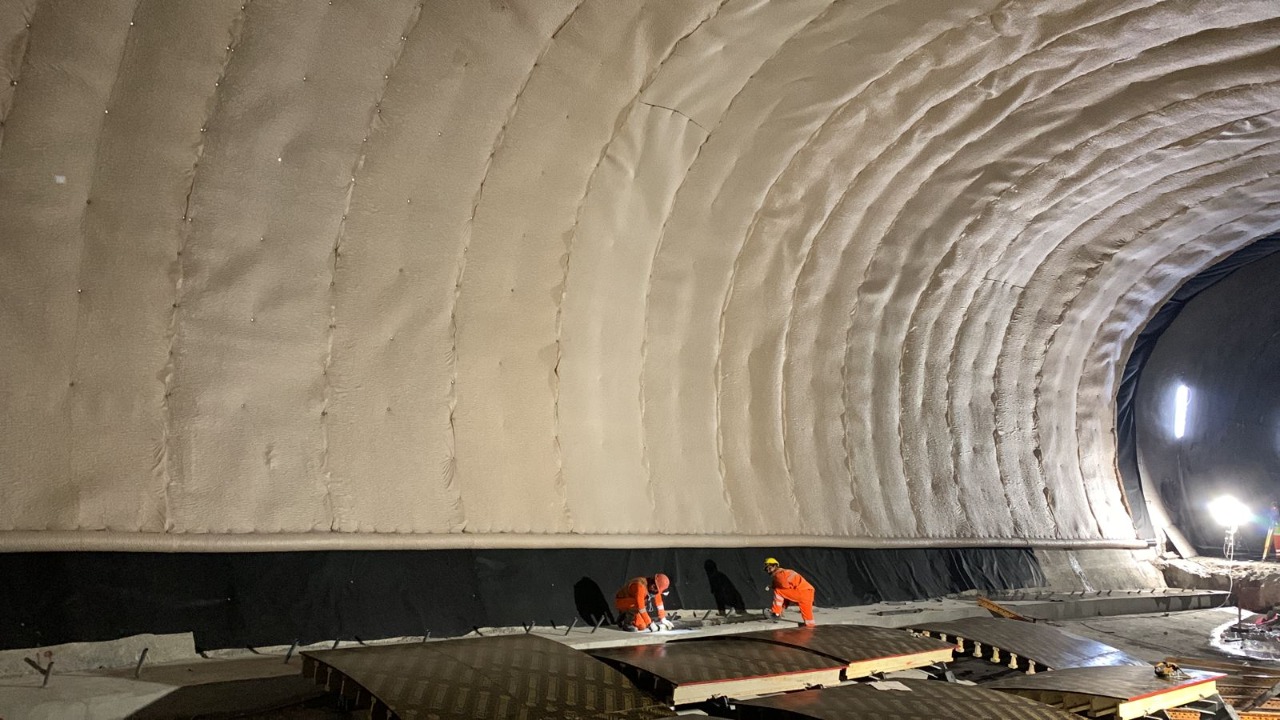

Este sistema se instaló sobre toda la superficie del túnel, bóveda y hastiales, para captar las aguas termales y dirigirlas hacia la base de los hastiales, donde se recolectan en una línea de tuberías perforadas. Finalmente, estas tuberías conducen el flujo de agua hacia una línea de drenaje que la evacua al exterior del túnel.

2.1. Ventajas del MacDrain® FP en sistemas de drenaje

• Alta resistencia a temperaturas extremas, ideal para aguas termales.
• Rápida instalación, optimizando los tiempos de obra.
• Mayor flexibilidad y adaptabilidad, ajustándose a superficies irregulares sin presentar fisuras o rasgados propio de materiales rígidos.

3. Proceso de instalación del sistema de drenaje

La instalación del sistema de drenaje MacDrain® FP en el túnel Ollachea se realizó de manera secuencial para garantizar su eficiencia y correcto funcionamiento.

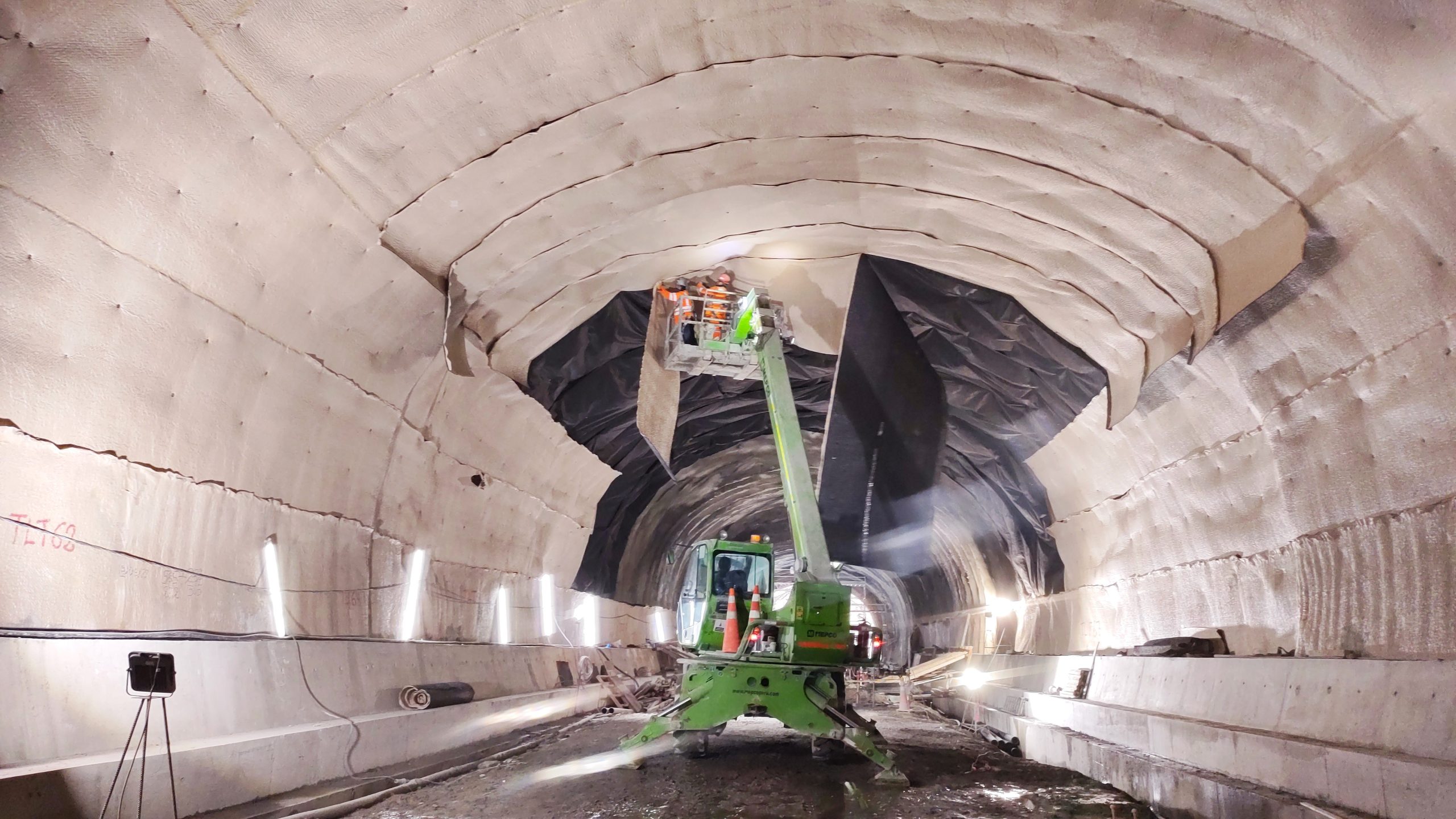

3.1. Etapas de la instalación en el Túnel Ollachea

• Colocación del Geotextil No tejido MacTex N 40.1

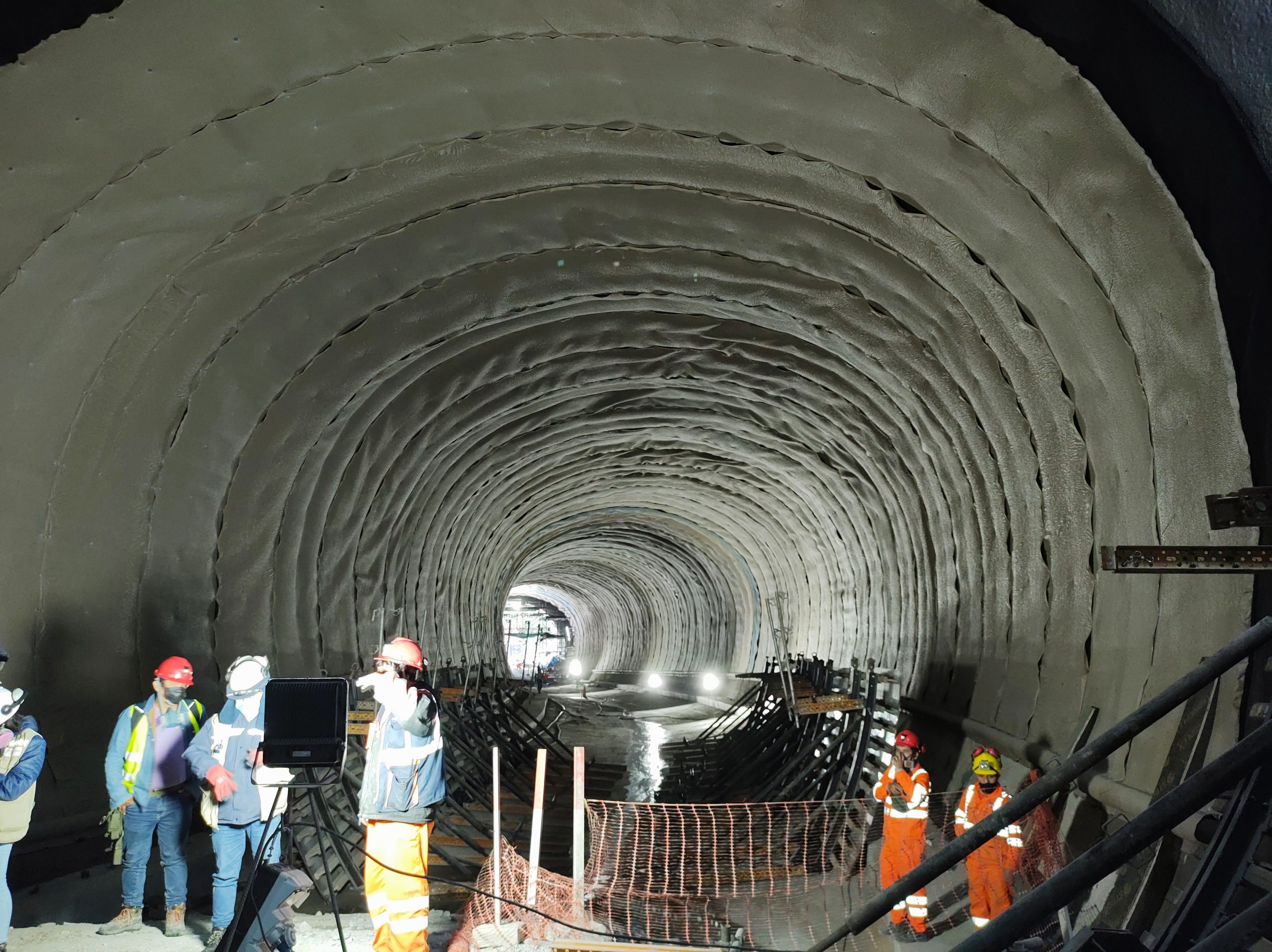

• Colocación del geocompuesto MacDrain® FP en la bóveda y hastiales del túnel.
• Conexión del sistema sobre las tuberías de drenaje, para la evacuación controlada del agua filtrada.

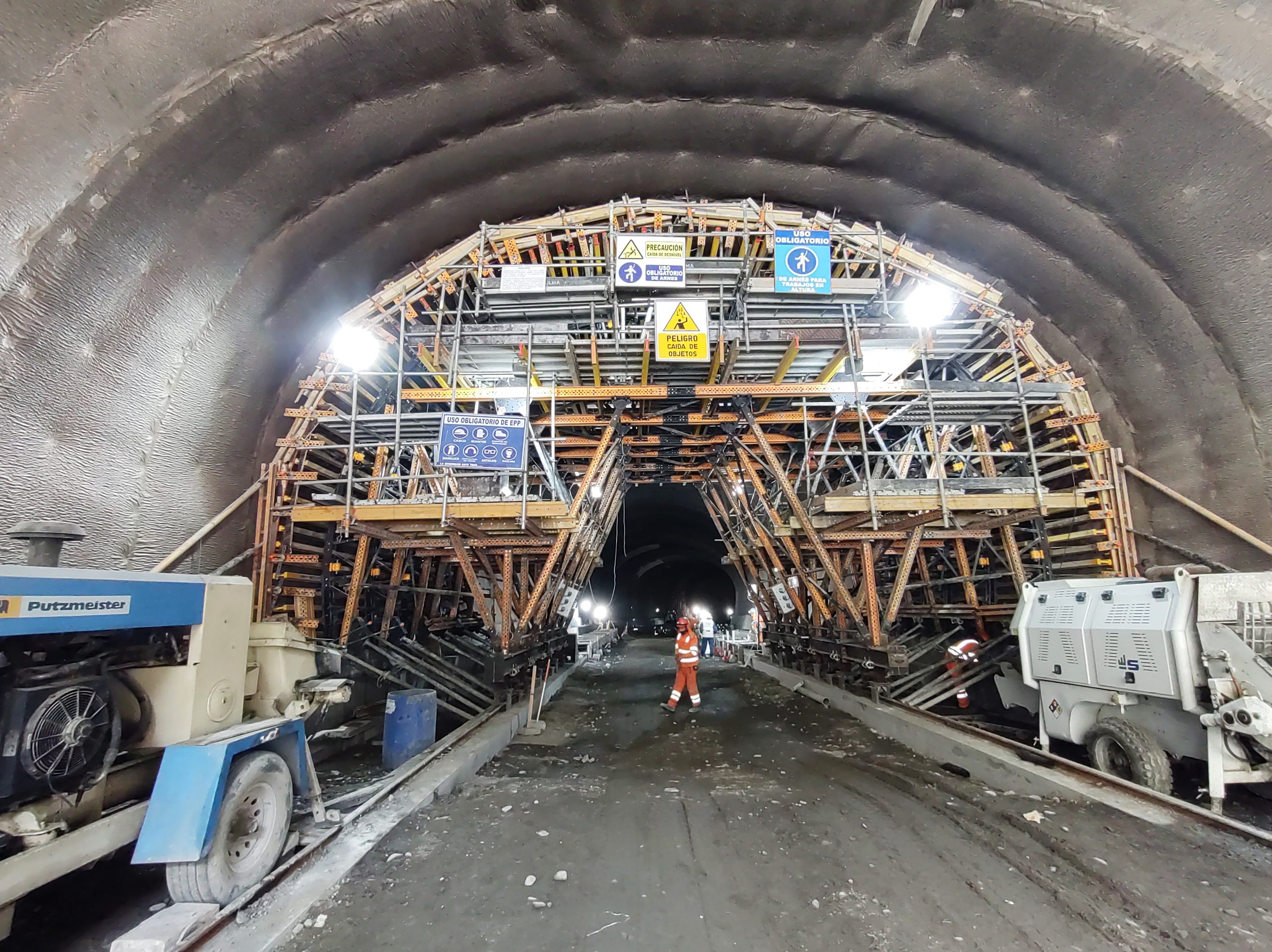

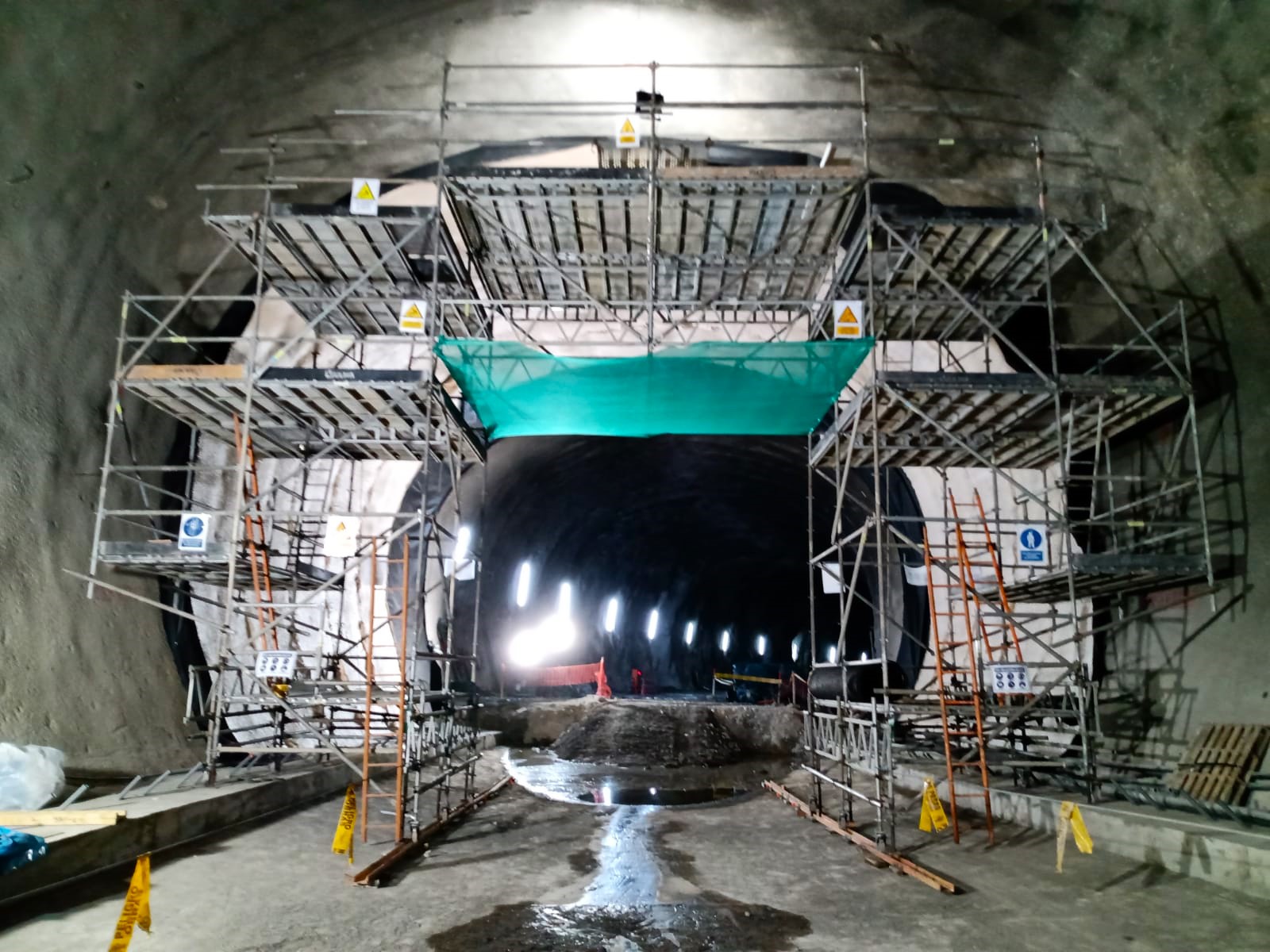

• Instalación del sistema de encofrados especiales para bóvedas y hastiales.

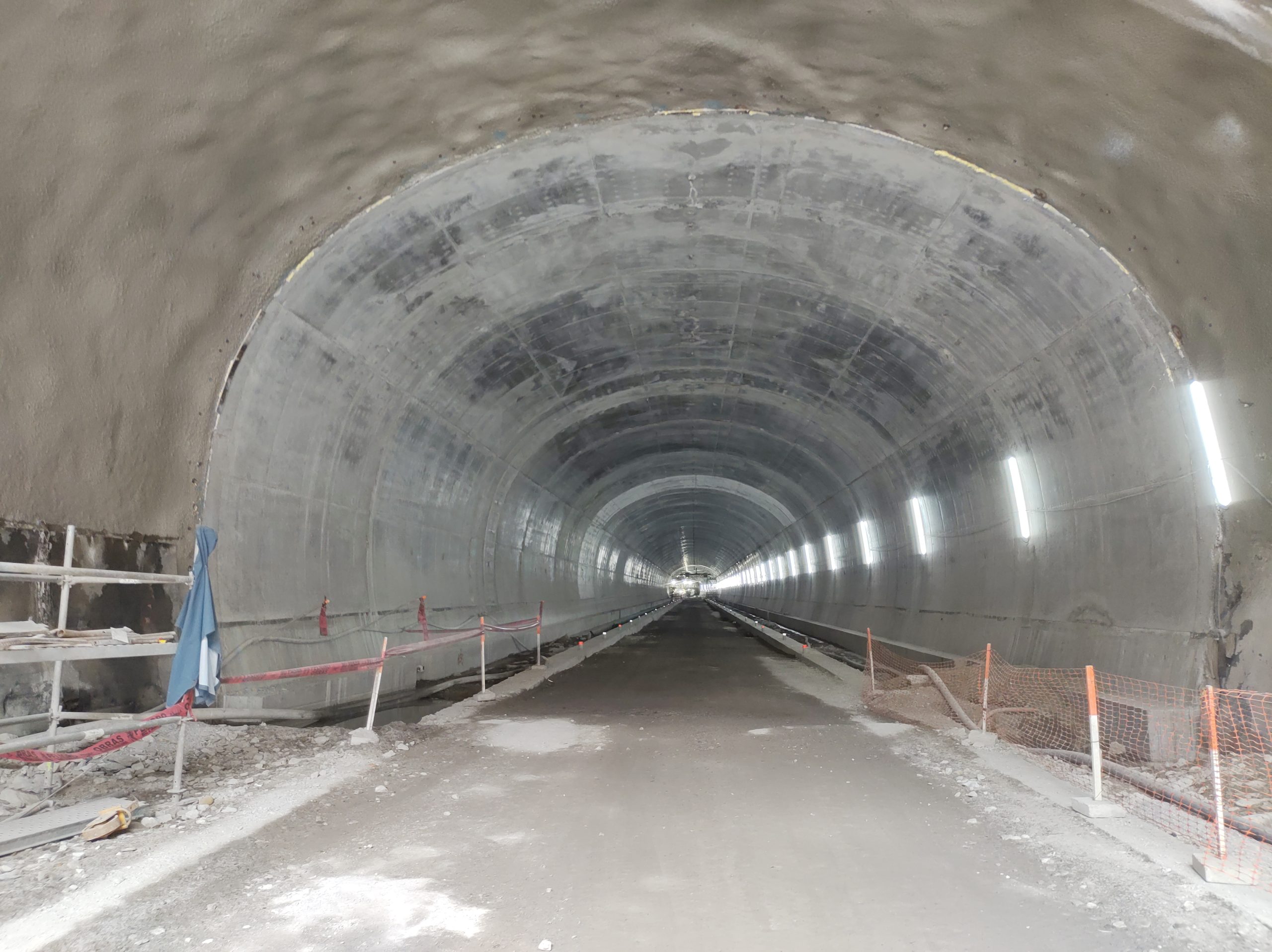

• Vaciado del concreto, permitiendo que el sistema se adapte y funcione sin interrupciones.

4. Beneficios obtenidos con el sistema de drenaje MacDrain® FP

La implementación del sistema de drenaje con MacDrain® FP en el túnel Ollachea permitió:

• Eliminar las filtraciones de aguas termales, evitando la acumulación de humedad en la estructura.
• Reducir el impacto del calor en los materiales del túnel, protegiendo la durabilidad del concreto.
• Optimizar los tiempos de construcción, gracias a la facilidad de instalación del geocompuesto.
• Garantizar la impermeabilización de la estructura, prolongando su vida útil y reduciendo costos de mantenimiento.
• Adaptabilidad del Material sobre una superficie no uniforme, la flexibilidad y resistencia del material permitieron que este se pueda superponer sobre la superficie del túnel con un revestimiento primario, el cual no era uniforme.

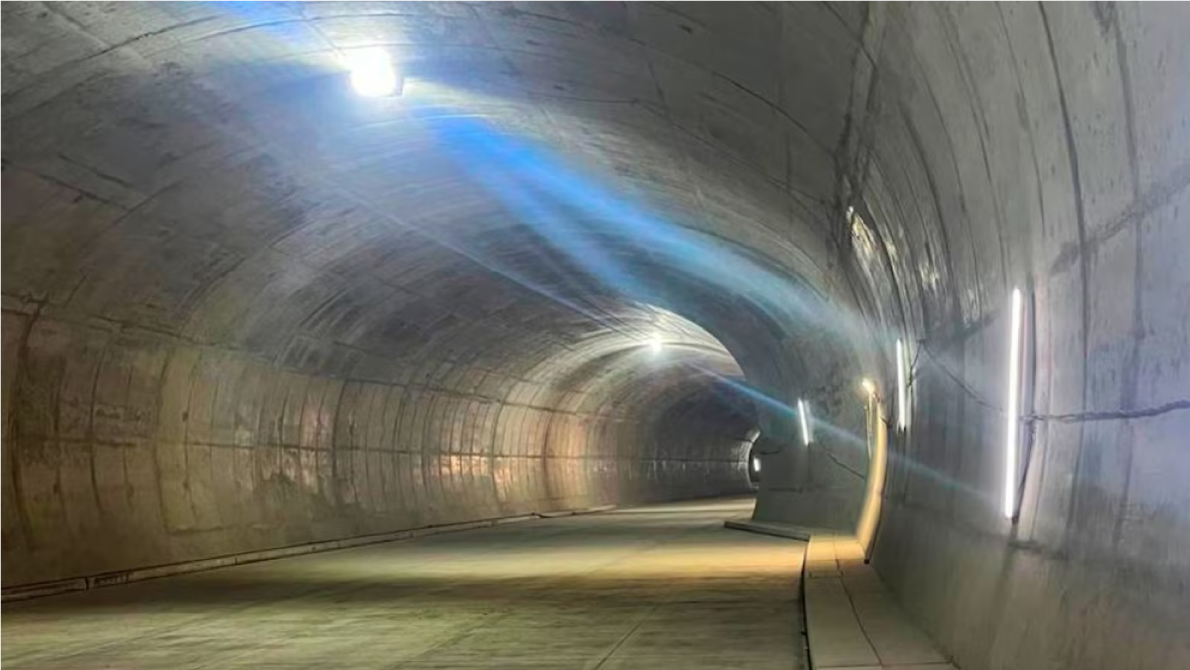

El sistema de drenaje con MacDrain® FP demostró ser una solución eficiente y de alto rendimiento para la gestión de filtraciones en el túnel Ollachea, así también la resistencia del material para captar aguas termales de alta entalpia sin presentar deformaciones o la separación de los geosintéticos que componen el geocompuesto. Su diseño avanzado permitió optimizar la conducción del agua, mejorar la resistencia de la estructura y garantizar su estabilidad a largo plazo.
