Estructura de Contención en Suelo Reforzado y Refuerzo de Talud
2021
PASCO - PASCO - Perú
Sociedad Minera El Brocal S.A.A.
TERRAMESH SYSTEM ZONA STACKER – EL BROCAL
TERRAMESH SYSTEM ZONA STACKER – EL BROCAL_0
TERRAMESH SYSTEM ZONA STACKER – EL BROCAL_1
TERRAMESH SYSTEM ZONA STACKER – EL BROCAL_2
TERRAMESH SYSTEM ZONA STACKER – EL BROCAL_3
Problema

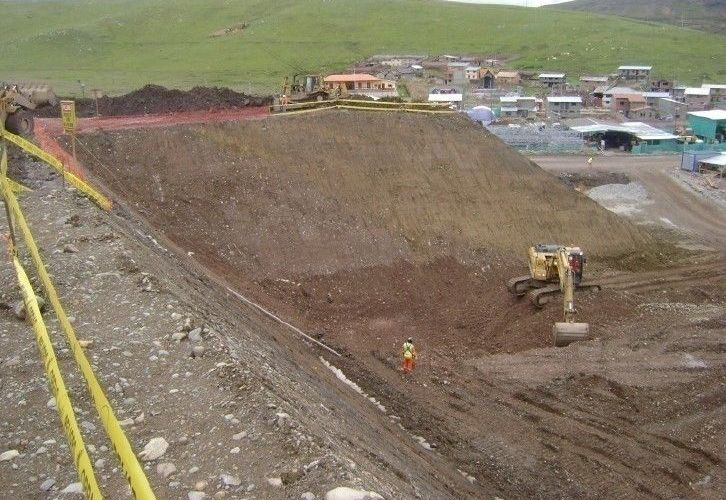

La Sociedad Minera El Brocal S.A.A., realiza sus operaciones en las unidades mineras de Colquijirca y la Planta Concentradora de Huaraucaca, localizadas en el Distrito de Tinyahuarco, Provincia de Pasco, Departamento y región de Pasco (4300msnm). Esta Mina ha incrementado sus actividades de explotación y para el presente año se ha terminado la construcción de la zona Stacker ejecutada por JJC – Schrader Camargo SAC. Dicha obra redujo considerablemente un área de apilamiento de un mineral de alta densidad y el talud resultado del corte presentaba inestabilidad.
Solución

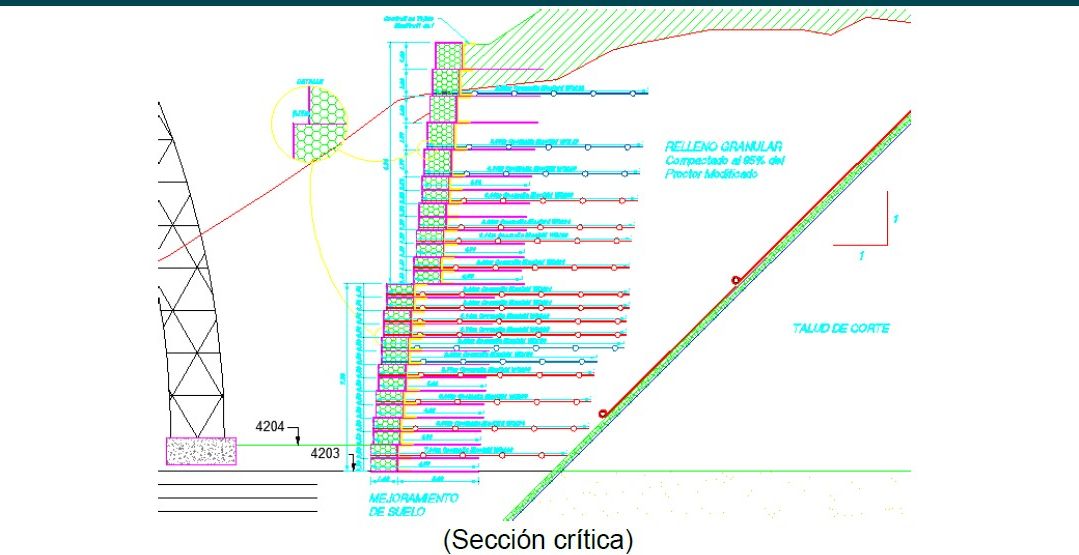

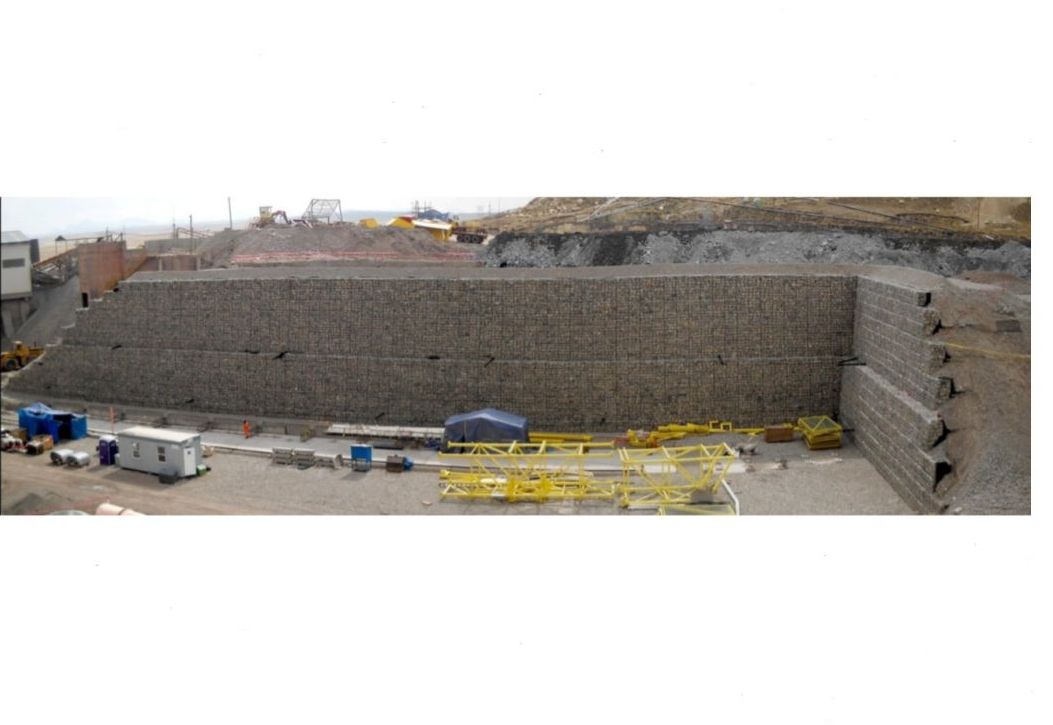

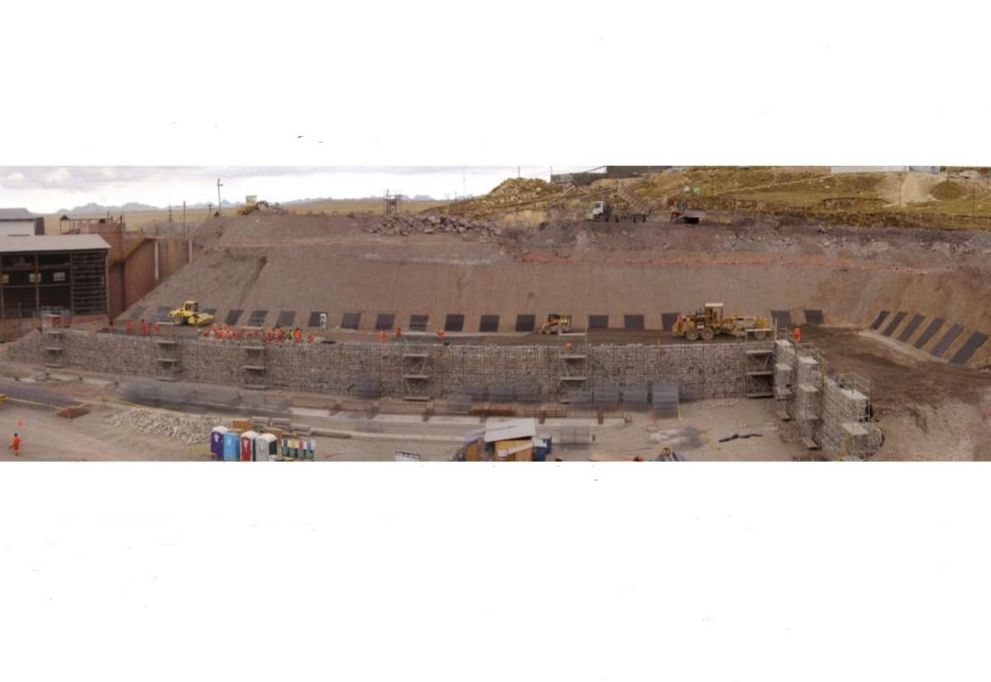

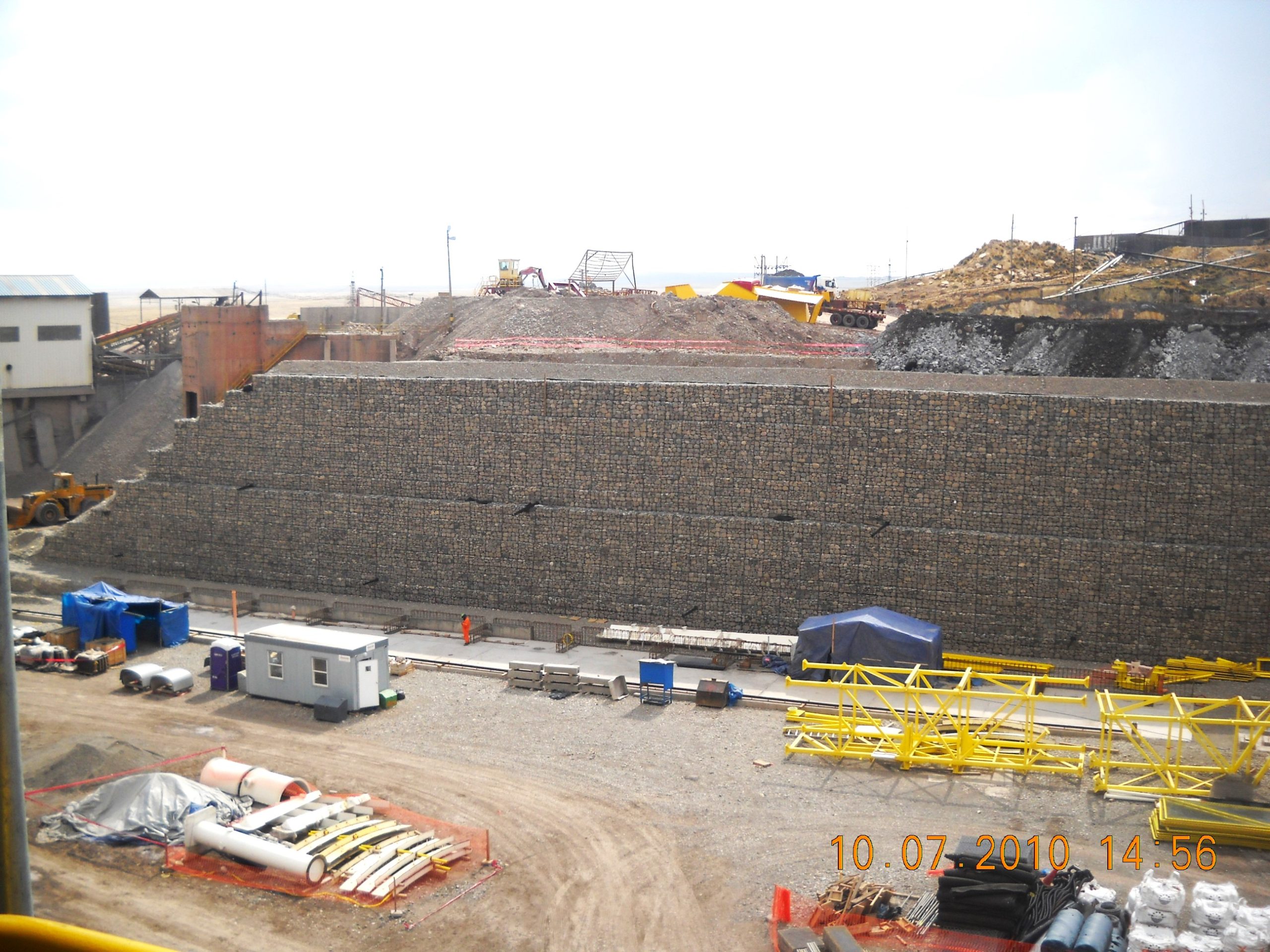

Ante la problemática presentada, la compañía minera necesitaba de algún tipo de solución que proteja la zona Stacker y a la vez genere una mayor área para apilar minerales en la plataforma del muro. Para controlar la inestabilidad del talud se propuso la construcción de un Muro Suelo Reforzado con Sistema Terramesh System® de 16 m de altura. Este muro ha generado un área ganada en la parte superior del talud de 2100 m2 para depositar material de 3 ton/m3 de densidad, en el diseño se contempló una altura de apilamiento de 8 m de altura. Se emplearon dos tipos de resistencias para las Geomallas Uniaxiales MacGrid WG, que junto con el relleno estructural y las colas del Terramesh conformaron el cuerpo del Sistema. Dado que el muro de suelo reforzado es una estructura flexible, éste es adecuado para soportar los probables asentamientos diferenciales que pueden ocurrir en la fundación.
