Muros Verticales con Paramento Frontal en Concreto o Bloques Segmentados
2018
VILLA EL SALVADOR - LIMA - Perú
CONSORCIO GRUPO 12
CONSORCIO GRUPO 12
CONSORCIO GRUPO 12
MURO MACWALL®-TREN ELÉCTRICO

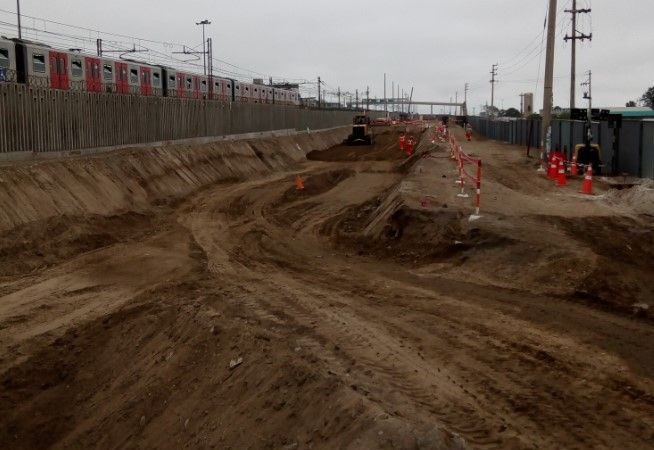

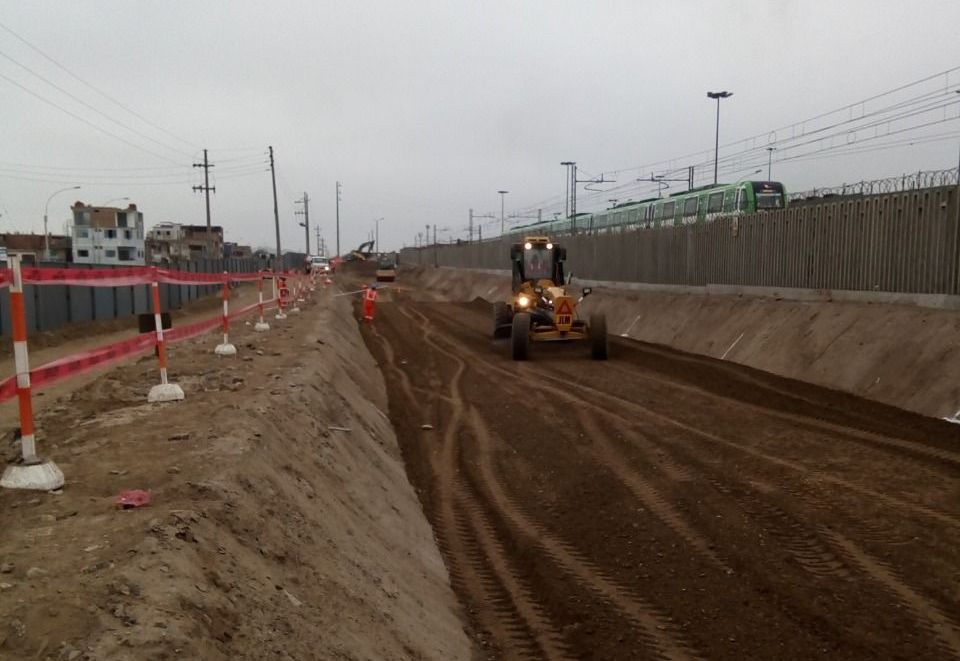

Antes de la obra
Antes de la obra

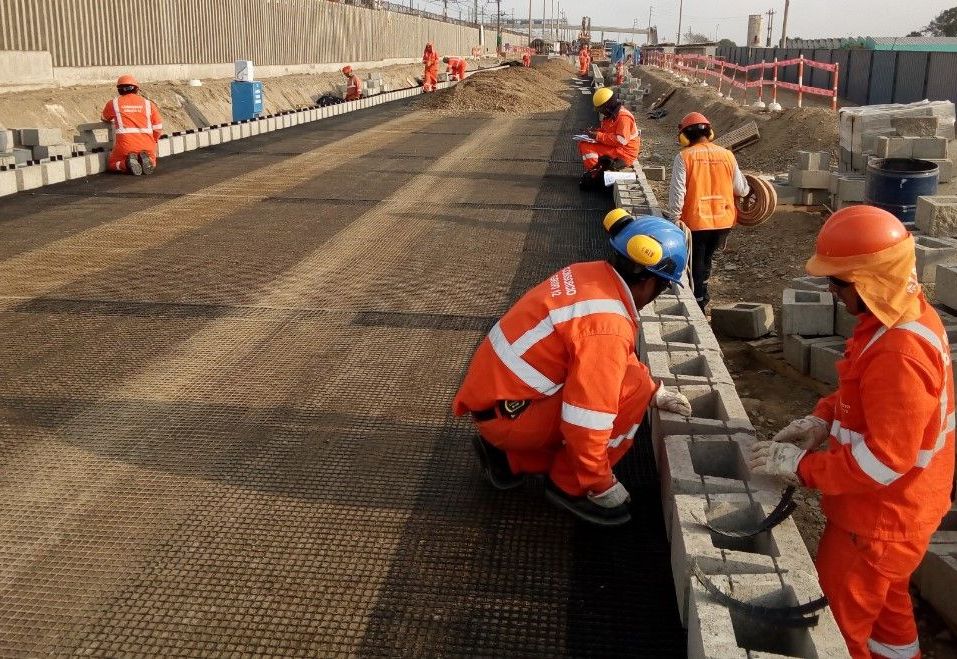

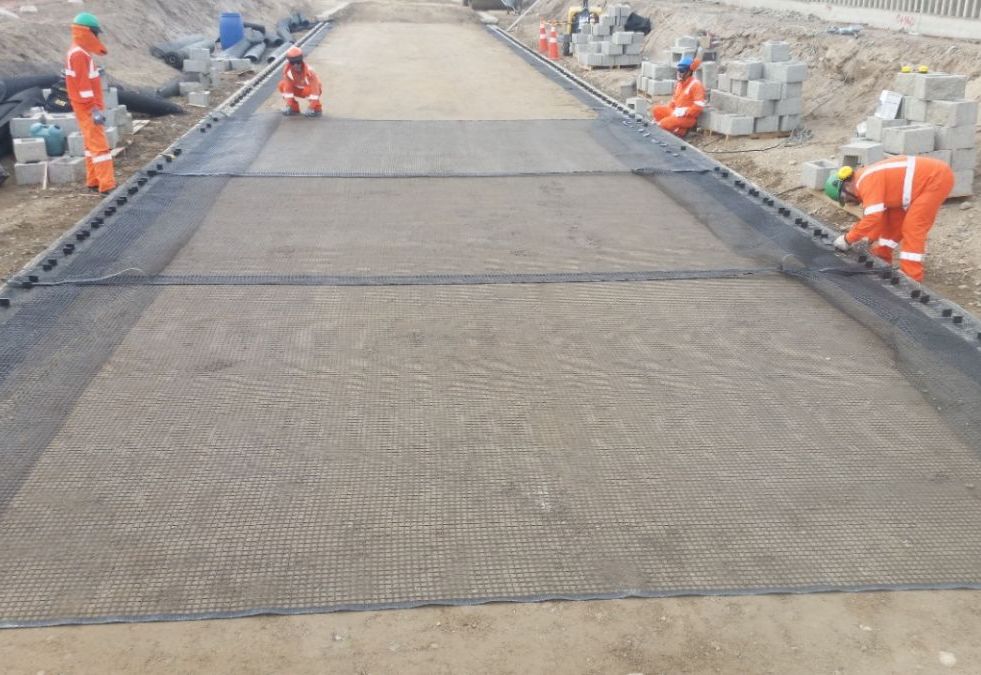

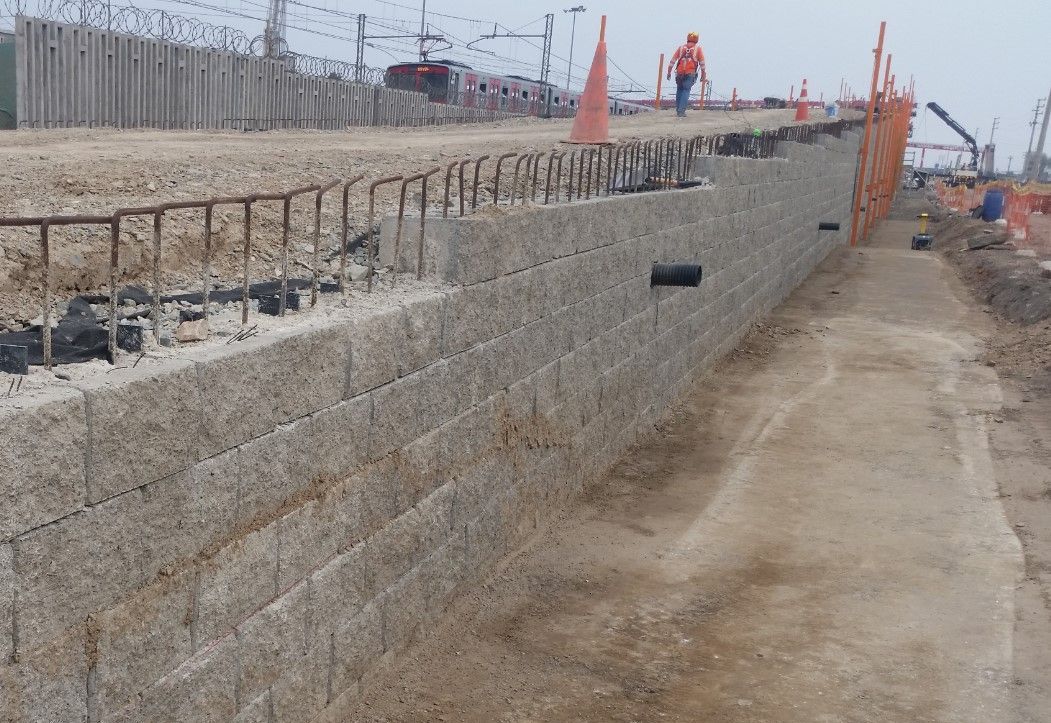

Durante la obra
Durante la obra
Durante la obra
Durante la obra

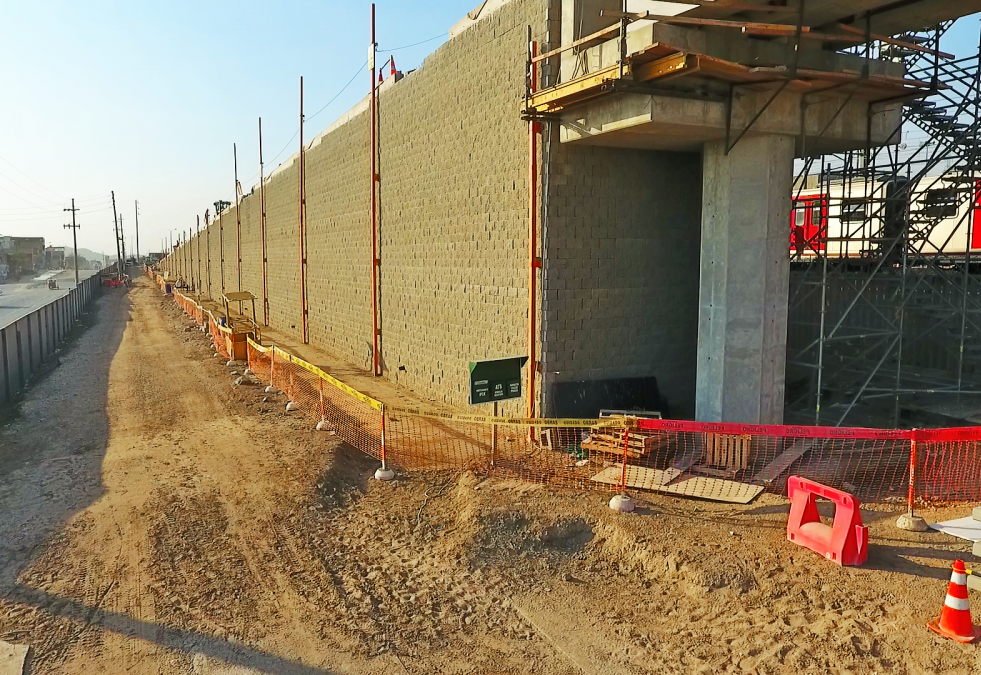

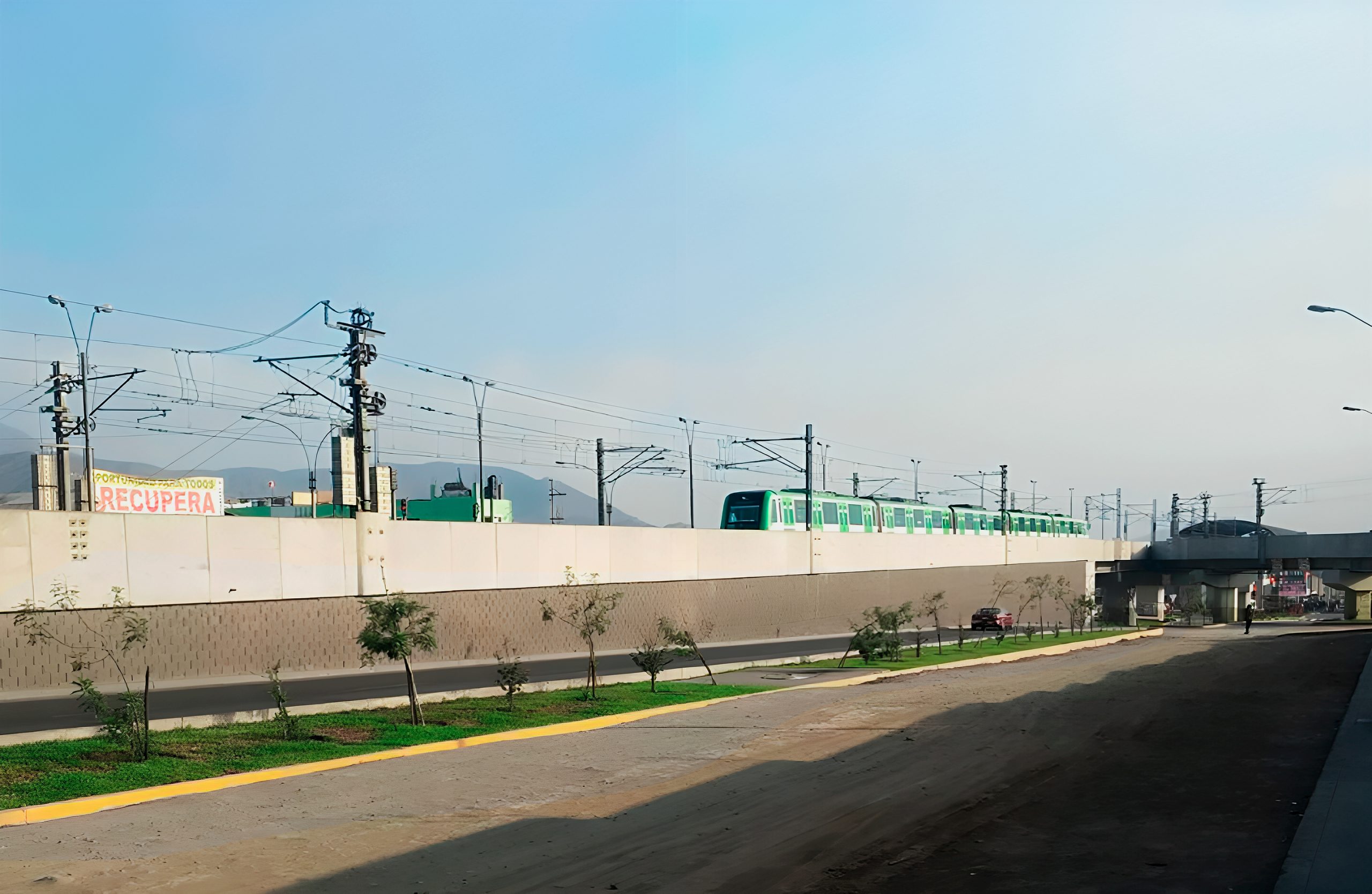

Obra concluida

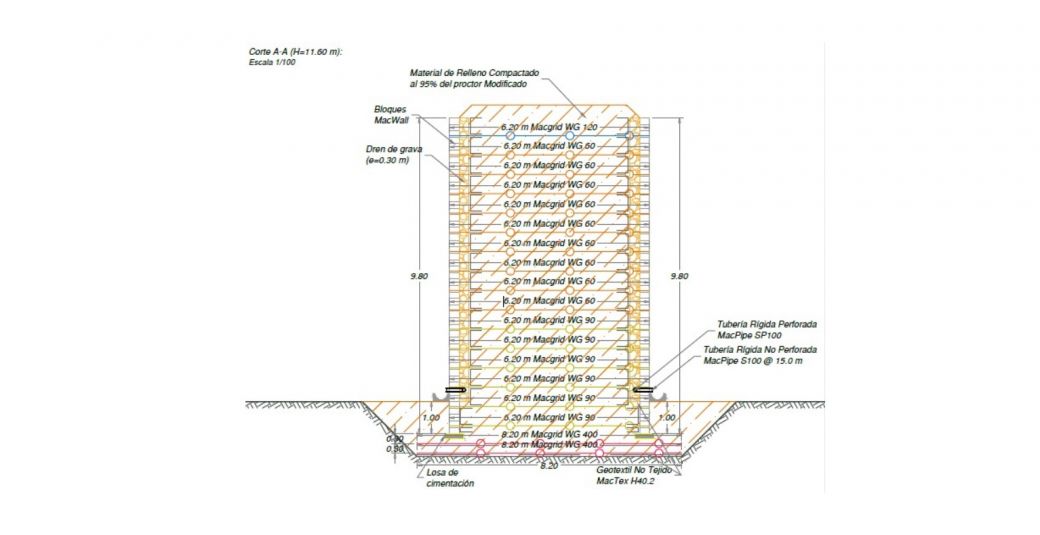

Representación esquemática
Challenge
Se proyectó la ejecución de una rampa de acceso que permitirá el ingreso a casa de máquinas del tren eléctrico. El proyecto permite un nuevo acceso donde se realizará el mantenimiento de los trenes y una vía adicional para mejorar el flujo y acceso de los trenes. El principal problema que se presentó en Casa de Máquinas para el tren eléctrico fue el tener un solo acceso de ingreso y salida. Con el proyecto se permite un mejor flujo y un ingreso adicional para el mantenimiento de los trenes.
Solution
El proyecto estará conformado por una rampa de acceso con una altura total de 9.80m y una altura libre de 8.63m, con una longitud aproximada de 191.40 ml; estará conformada por un sistema de suelo reforzado con paramento de bloques modulares de concreto MacWall™, los que serán ensamblados de manera adecuada y reforzados con geomallas uniaxiales de alta resistencia. El sistema de suelo reforzado se considera como una alternativa técnica económica adecuada para la conformación de plataformas, esto por su simplicidad constructiva y adaptación para rampas de acceso.
Used Products
MacWall®
Con un proceso constructivo rápido y sencillo, MacWall® ofrece a arquitectos e ingenieros una solución versátil que combina funcionalidad y atractivo Visualizar
Geomallas Monoaxiales
Paragrid™ WUna geomalla tejida de alto rendimiento mejorada, caracterizada por un módulo muy alto y los menores factores de reducción. DiseñaVisualizar
