Muros Verticales con Paramento Frontal en Concreto o Bloques Segmentados
2015
PIURA - PIURA - Perú
ODEBRECHT LATINVEST
ODEBRECHT LATINVEST
NAYLAMP INGENIEROS
MURO MACFORCE VIA EVITAMIENTO SUR PIURA
Antes de la Obra

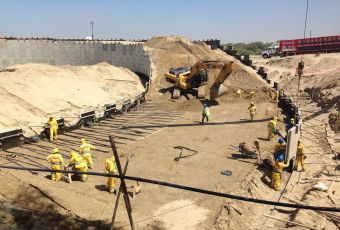

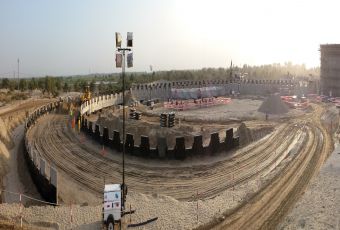

Durante la Obra

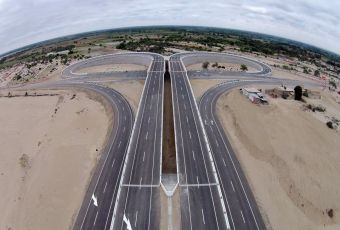

Obra Concluida

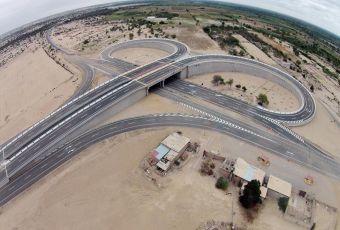

Obra Concluida

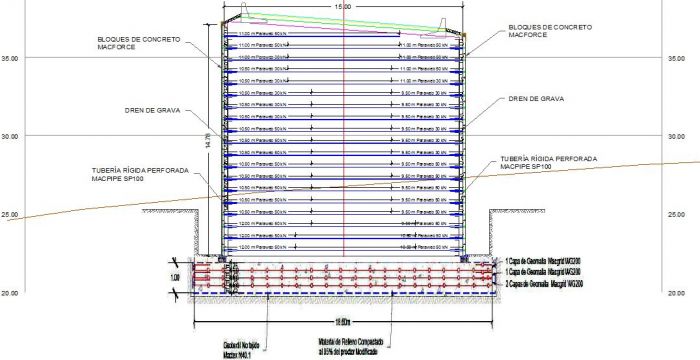

Representación Esquemática
Problema
La compañía Odebrecht requería un sistema de rampas de acceso para generar un paso a desnivel que dará mayor fluidez vehicular a la ciudad de Piura, mediante el acceso a la Vía de Evitamiento Sur de Piura. Tomando en cuenta las propiedades del suelo arenoso en un 97% y un alto nivel freático, presentando una capa superficial con alto potencical de licuación.
Solución
Generar un paso a desnivel con el sistema MacForce® en forma de trébol, este proyecto representó varios retos para la Ingeniería Civil, geotécnica e hidráulica, debido a la presencia de arena eólica equigranular, capa licuable de 3,50 metros, nivel freático en la fundación, la geometría en curva y el empalme de distintos sistemas estructurales. Para solucionarlo, se generó un mejoramiento de la fundación con reemplazo de material y refuerzo mediante geomallas y geotextil. Sobre este mejoramiento, se fundó la estructura tipo back to back MacForce®.
