Fortalecimiento y apoyo de superficie
2021
CIENEGUILLA - LIMA - Perú
CONDOMINIO RESIDENCIAL LA QUEBRADA - MENORCA
MACCAFERRI CONSTRUCTION S.A.C.
---
MACRO® – PRE REVESTIMIENTO CORTICAL CIENEGUILLA

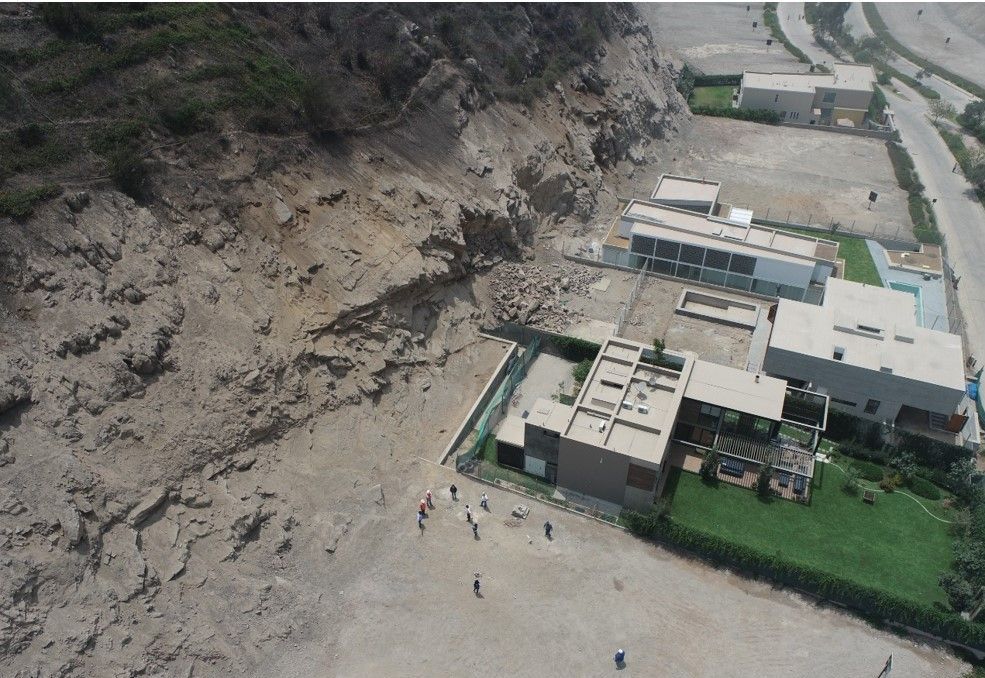

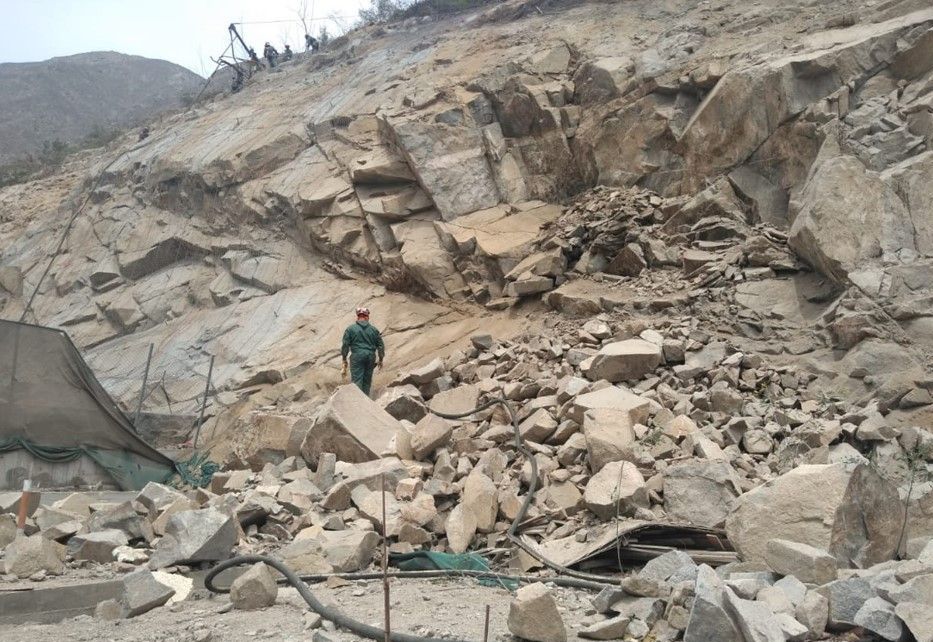

Antes de la obra
Antes de la obra

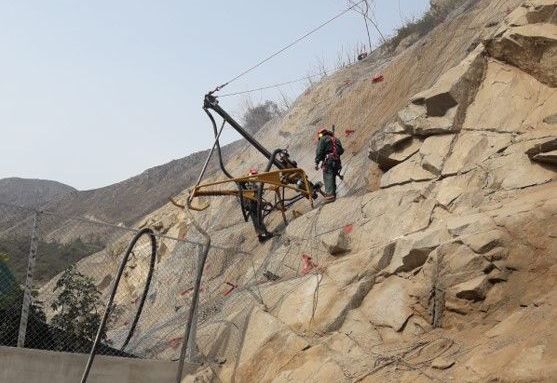

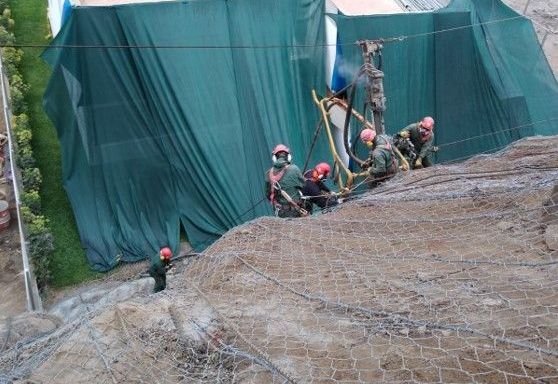

Durante la obra
Durante la obra

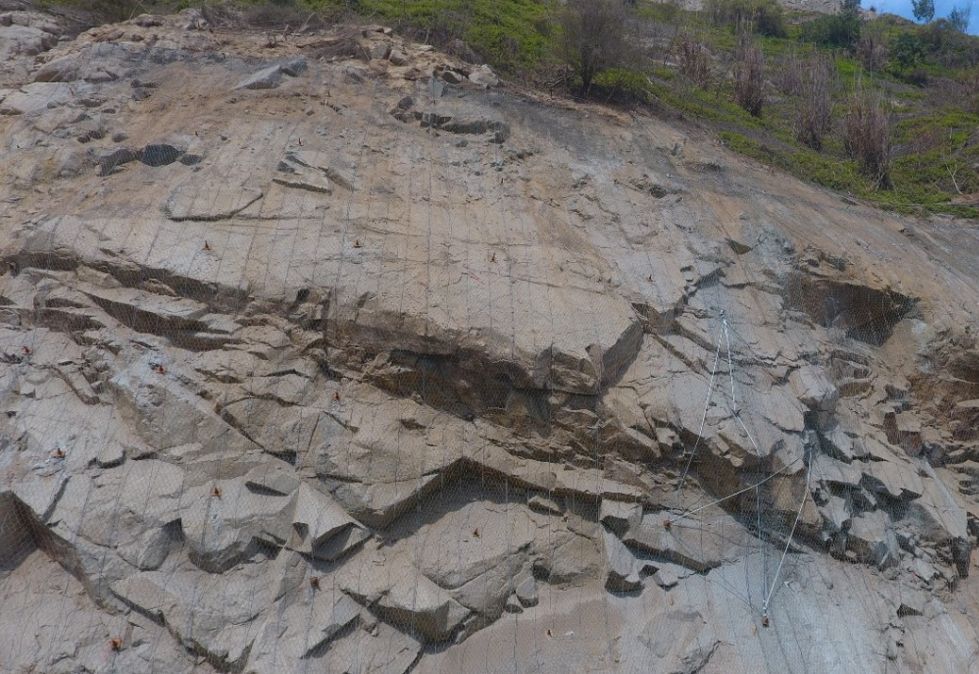

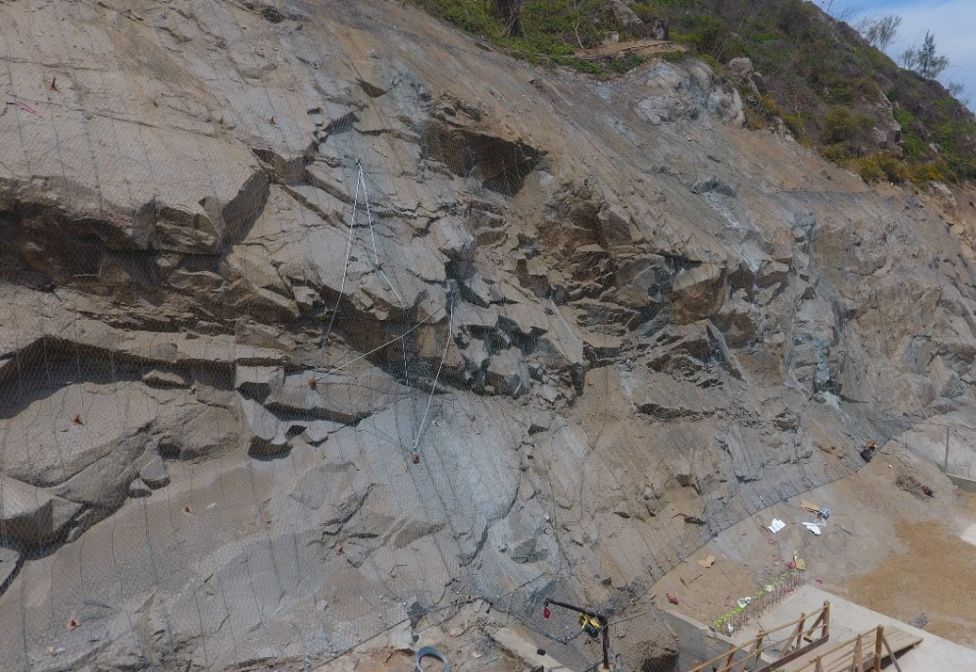

Obra concluida
Obra concluida
Obra concluida

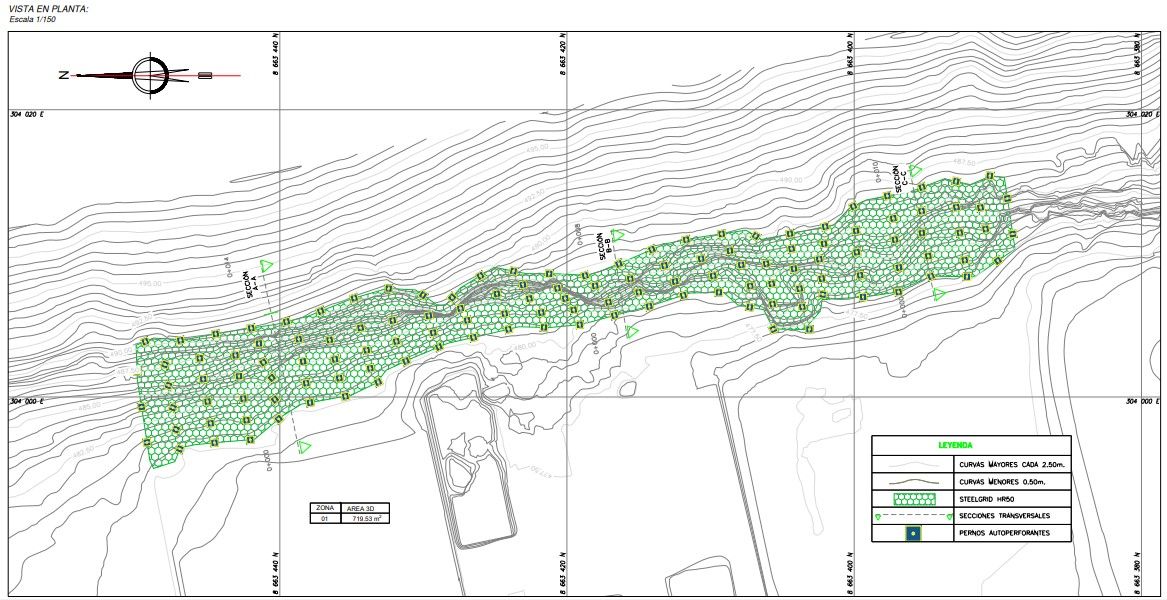

Representación esquemática
Problem
En el condominio residencial LA QUEBRADA, se identifica que las propiedades afectadas I 2-2, I 2-3, I 2-4 se encuentran debajo de un talud rocoso de características ígnea intrusiva que está ligeramente alterada y fracturada. Además; de talud con buzamientos por el orden de 60 a 65 grados presentando bloques medianos y grandes con fracturas abiertas lo cual podría ceder ante un movimiento sísmico de magnitud 5, poniendo en riesgo a los residentes.
Solution
Se optó por instalar un sistema de sostenimiento cortical con malla SteelGrid® HR50 y pernos helicoidales de 32mm para realizar una estabilización superficial. Esta malla consiste en la asociación de cables de acero Ø 8mm cada 50cm, dispuestos longitudinalmente, a una malla hexagonal de doble torsión del tipo 8×10. La integración de ambos elementos conforma un revestimiento de alta resistencia al punzonamiento que en conjunto con las barras helicoidales actúa como sistema de protección contra caída de rocas, proporcionando mejorías en la estabilidad de la superficie del talud revestido.
