Muros Verticales con Paramento Frontal en Concreto o Bloques Segmentados
2016
CUSCO - CUSCO - Perú
COMPAÑÍA MINERA HUDBAY MINERALS
SAN MARTÍN CONTRATISTAS GENERALES
AUSENCO

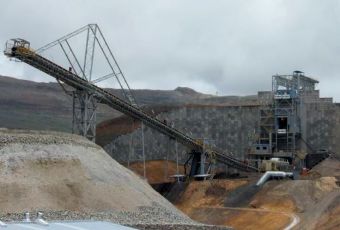

MACFORCE EN CHANCADORA PRIMARIA, MINA CONSTANCIA

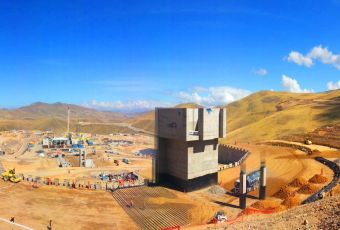

MACFORCE EN CHANCADORA PRIMARIA, MINA CONSTANCIA_1

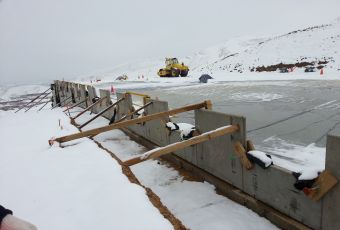

MACFORCE EN CHANCADORA PRIMARIA, MINA CONSTANCIA_3
MACFORCE EN CHANCADORA PRIMARIA, MINA CONSTANCIA_4
Problem
La compañía minera Hudbay Perú S.A.C. requería un sistema de rampas de acceso para la descarga del material en la chancadora primaria de roca. La entidad minera, a través de la empresa consultora Ausenco, solicitó a Maccaferri el desarrollo de la ingeniería de detalle y suministro de materiales para la construcción de un muro de suelo reforzado para la Chancadora Primaria de la Mina Constancia. El proyecto se encuentra a una altura de 4,130 m a 100 kilómetros de la ciudad de Cusco.
Solution

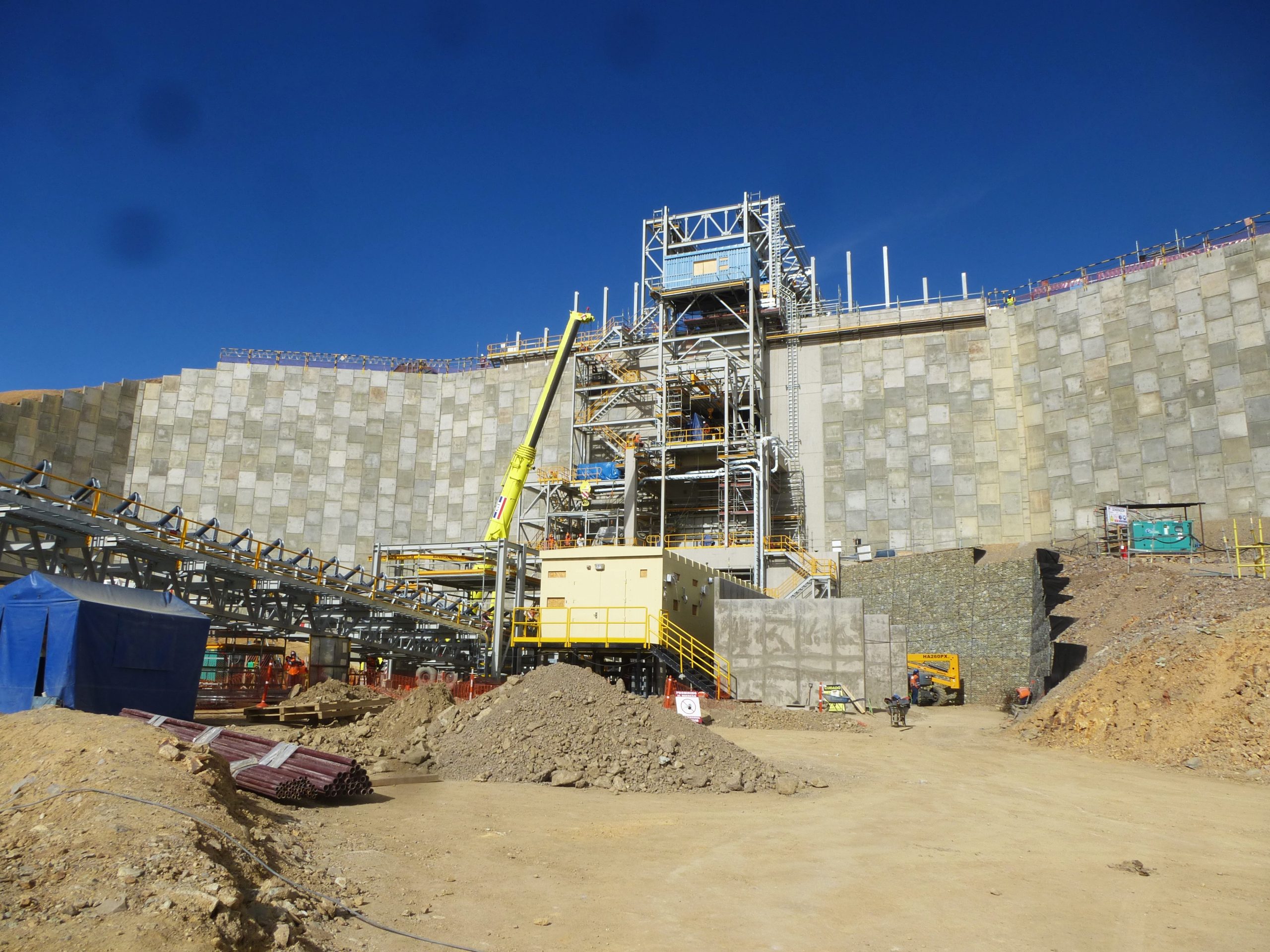

Maccaferri propuso un sistema de rampas a ambos lados de la chancadora, con una estructura de suelo reforzado con el Sistema MacForce®. Se diseñó un muro de 28,8 mts de altura. El muro MacForce® tiene un desarrollo de 220 metros de largo y contiene cintas ParaWeb® de resistências 30 y 50 kN de hasta 24 metros de longitud. Este muro está diseñado para distribuir de forma efectiva las cargas generadas por los camiones dumper 793F, que tienen un peso en fase de carga de 400 toneladas. Carga Muerta = 2.4 tn/m², Carga Viva = 9 tn/m².
