Revestimientos Simples
2015
SAN MARCOS - HUARI - ANCASH - Perú
COMPAÑIA MINERA ANTAMINA
MACCAFERRI CONSTRUCTION S.A.C.
---
INSTALACIÓN DE MALLA DE ACERO ANTAMINA FASE 05

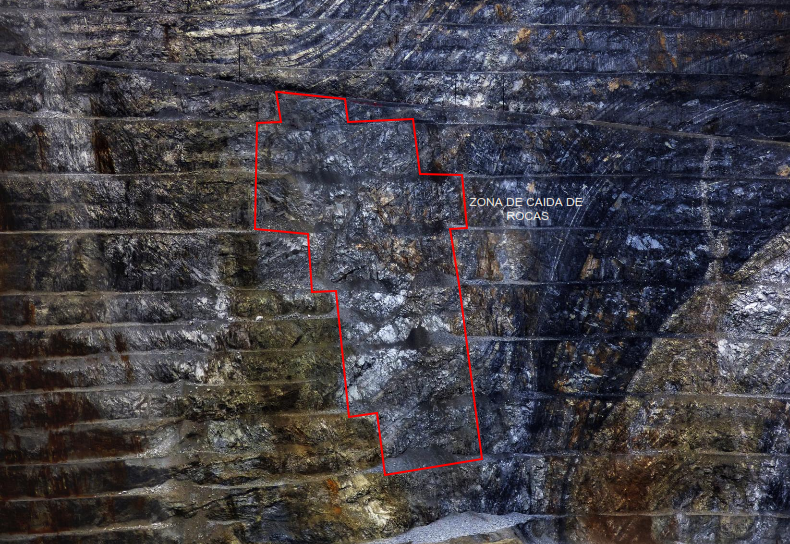

Antes de la obra

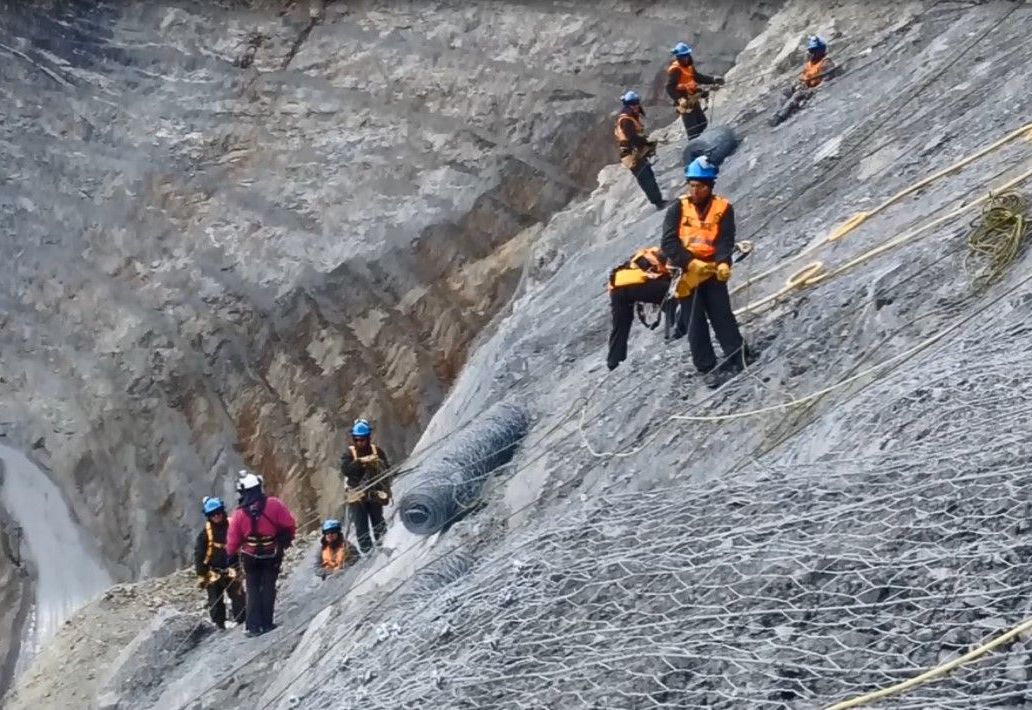

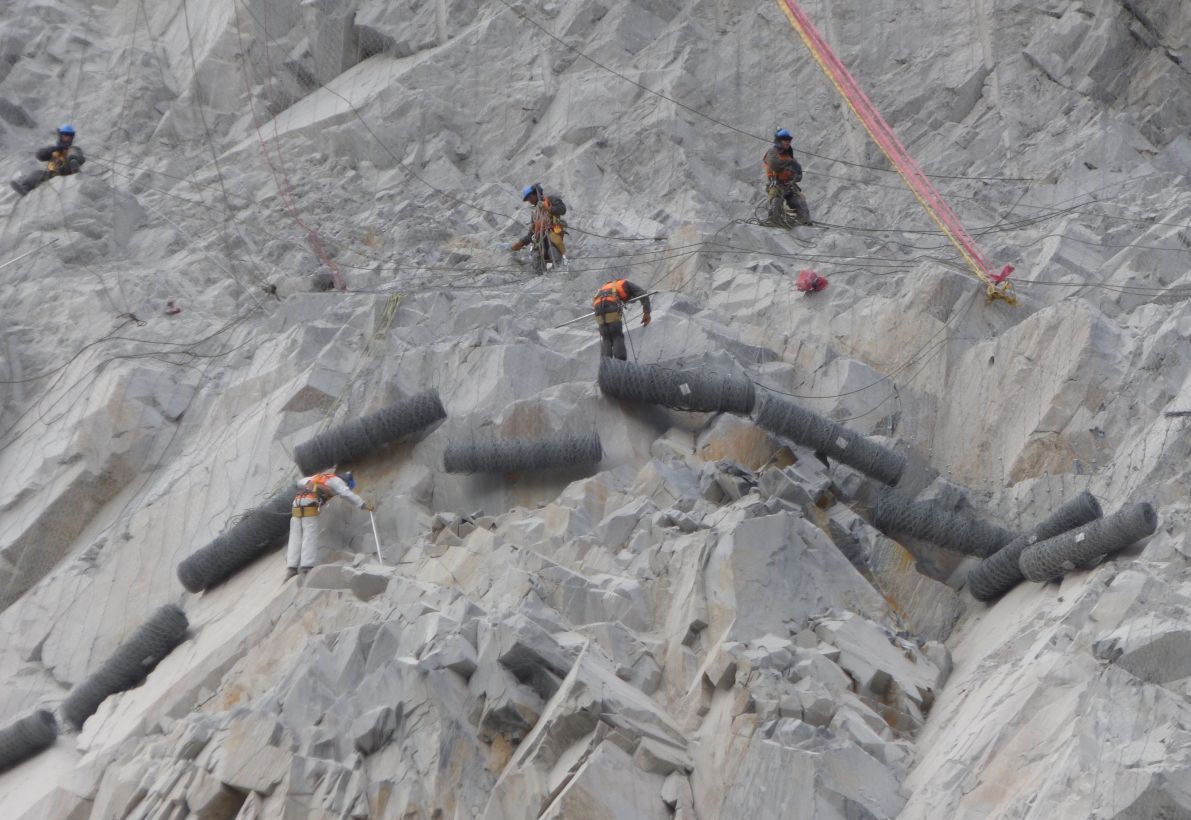

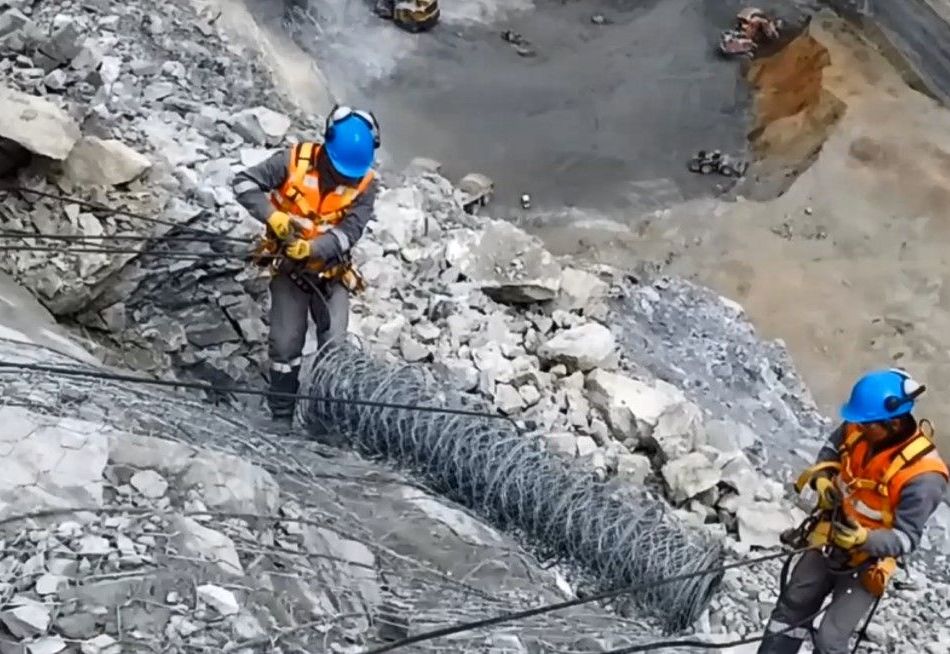

Durante la obra
Durante la obra
Durante la obra

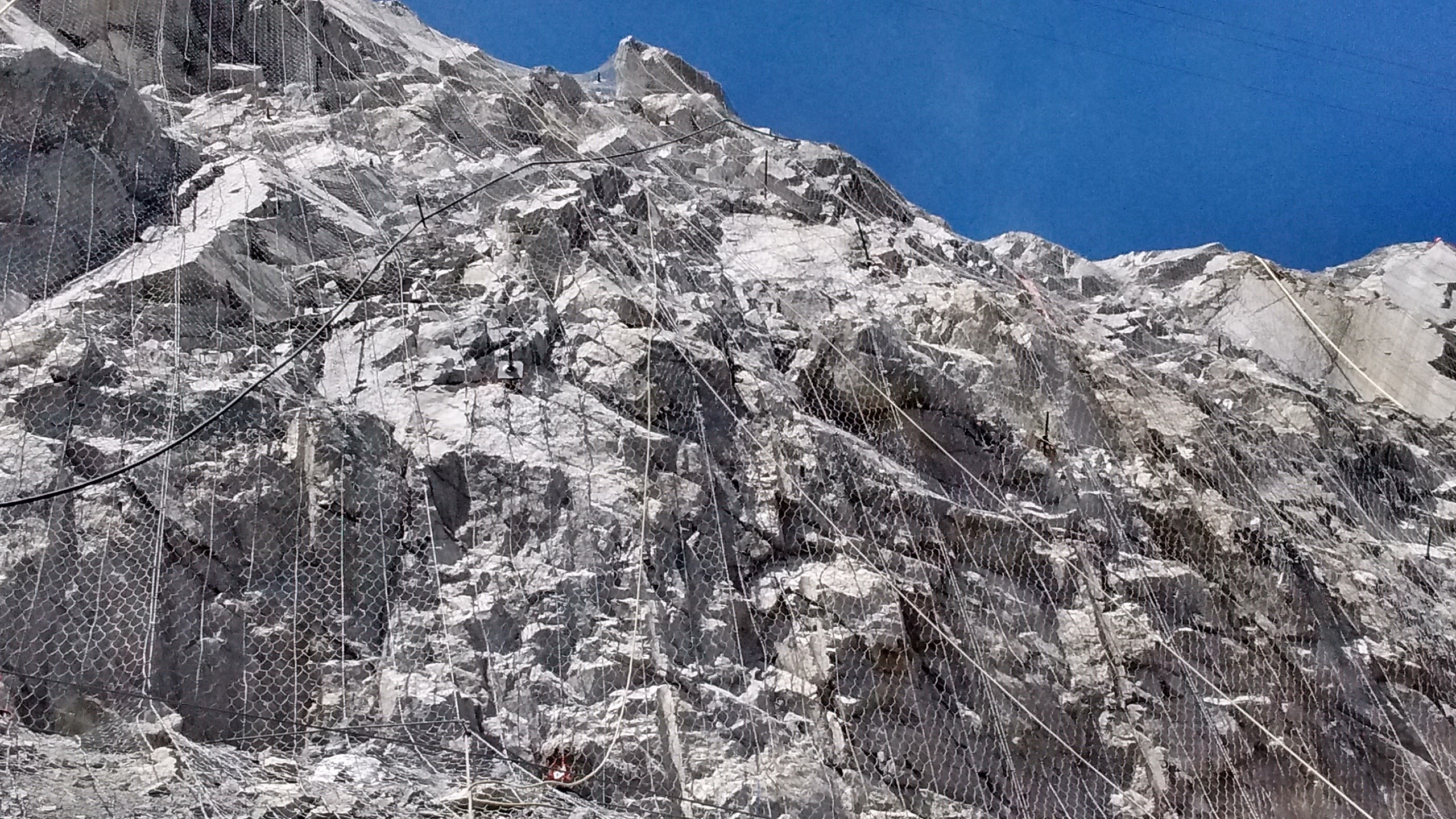

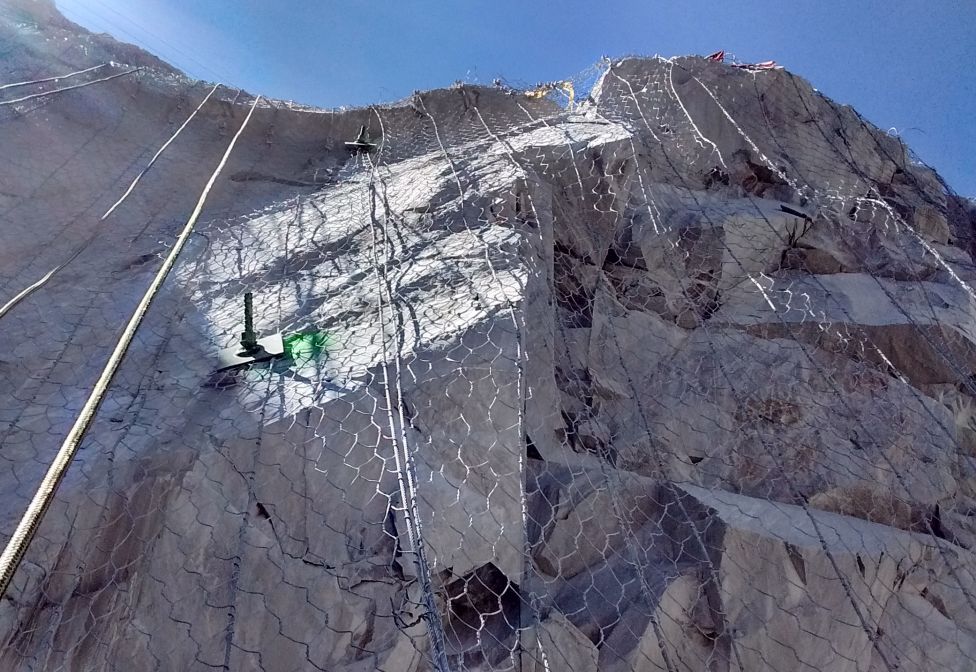

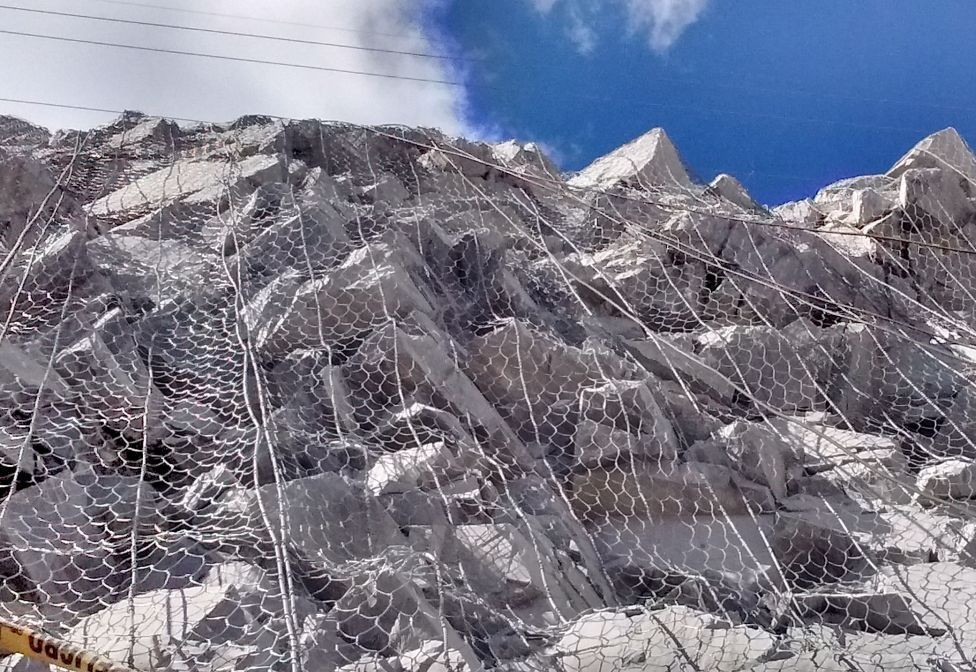

Obra concluida
Obra concluida
Obra concluida

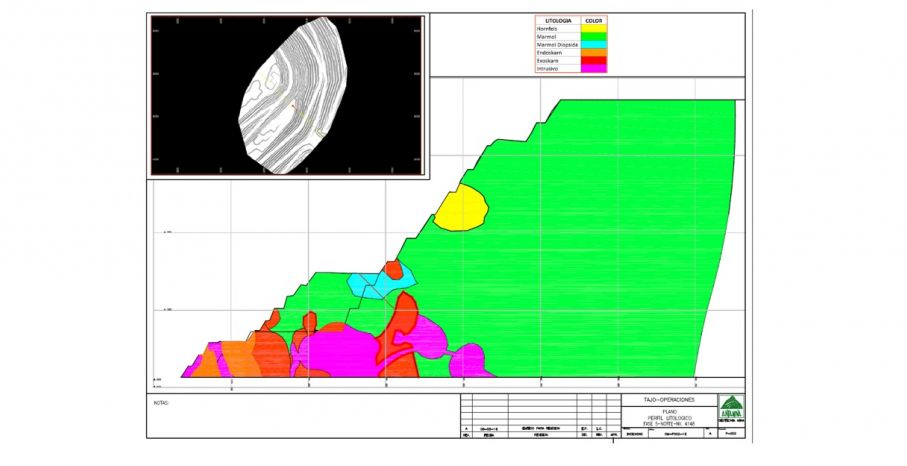

Representación esquemática
Problem
Compañía Minera Antamina tiene la necesidad de proteger en Fase 5 Norte la zona superior de los taludes que producto del minado ha perdido banquetas en una altura de 165m. La pérdida está asociada a estructuras planares continuas mayores a 20m coincidentes con la Familia F identificada por Piteau: 46°/280°.
Sobre el talud de corte, se observan gruesos paquetes de roca suspendida con riesgo a caer conforme el minado avance.
Solution
La solución planteada se obtuvo del estudio de ingeniería realizado en los taludes mediante mapeo fotogramétrico y análisis estructural. Para la solución de protección de taludes se utilizó el sistema conformado con instalación de malla de protección SteelGrid® HR30, pernos de anclaje de 25mm colocados en la corona de talud, pie de talud y las zonas intermedias. Todo el conjunto del sistema ofrece la protección de caída de rocas de los taludes y la protección de la infraestructura de la mina que se encuentra en la zona inferior del talud.
