Reinforced Soil Walls and Slope Reinforcement
2022
ANTWERP - ANTWERP - Belgium
Lantis / Texion Geosynthetics NV
Stadsbader NV
Arcadis NV /Lantis
OOSTERWEEL VERBINDING -LINKEROEVER, G17
Problema
O projeto Oosterweel Link é uma nova ligação rodoviária com 15 km de extensão, desenvolvida pela Lantis, com o objetivo de completar o anel viário R1 de Antuérpia, na Bélgica. Considerado um dos maiores projetos de infraestrutura do país, seu planejamento começou ainda na década de 1990 para solucionar os graves problemas de congestionamento na região de Antuérpia.
Com um investimento estimado em cerca de € 4,5 bilhões, o anel viário é parte fundamental da Rede Transeuropeia de Transportes (TEN-T), no seu núcleo principal.
A Maccaferri colaborou com o projeto por meio do fornecimento e suporte técnico para a construção dos muros em solo reforçado (MSE), utilizando a linha de produtos Terramesh® — um sistema amplamente reconhecido na Europa e no mundo. Este sistema é aplicado na construção de infraestrutura em áreas urbanas restritas, sendo usado para muros de contenção, aterros rodoviários, muros de ala e encontros de pontes em sistemas conhecidos como GRS-IBS (Sistemas Integrados de Ponte com Solo Reforçado por Geossintéticos).
No projeto, foram utilizados reforços com malha de arame galvanizado com dupla torção Terramesh®, em combinação com as geogrelhas ParaLink® e Paragrid®, que trouxeram ganhos significativos em desempenho estrutural e eficiência de custo.
Dados técnicos do projeto:
- 15.000 m² de face com Terramesh Green®
- 14.000 m² de face com Terramesh Mineral® e Terramesh System®
- 5.000 m² de revestimento com gabiões

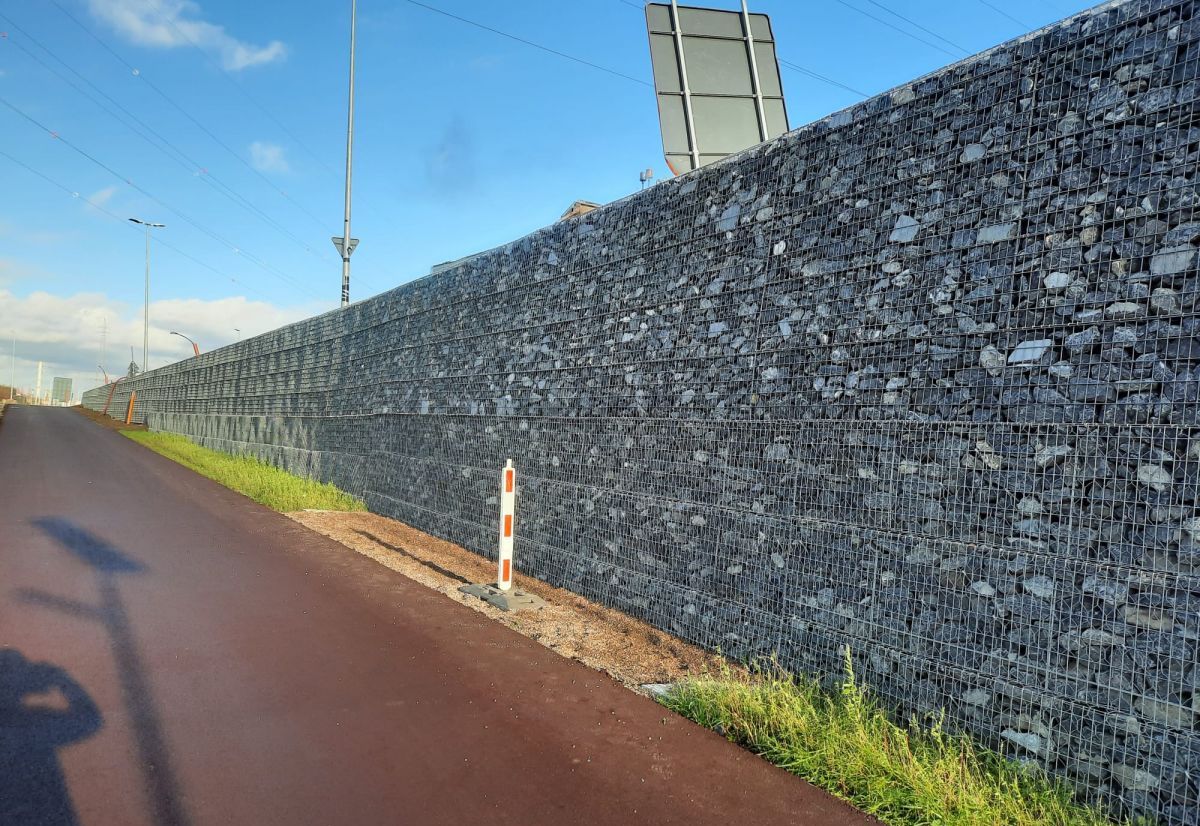

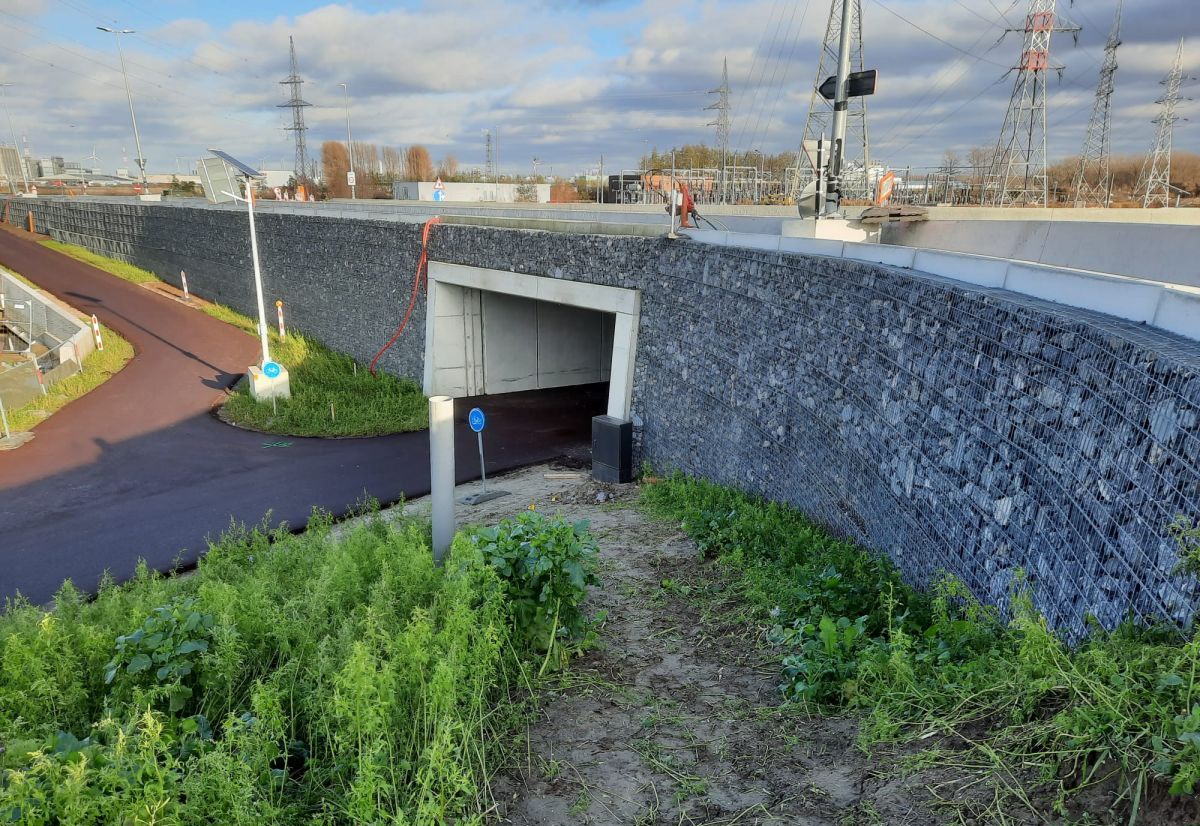

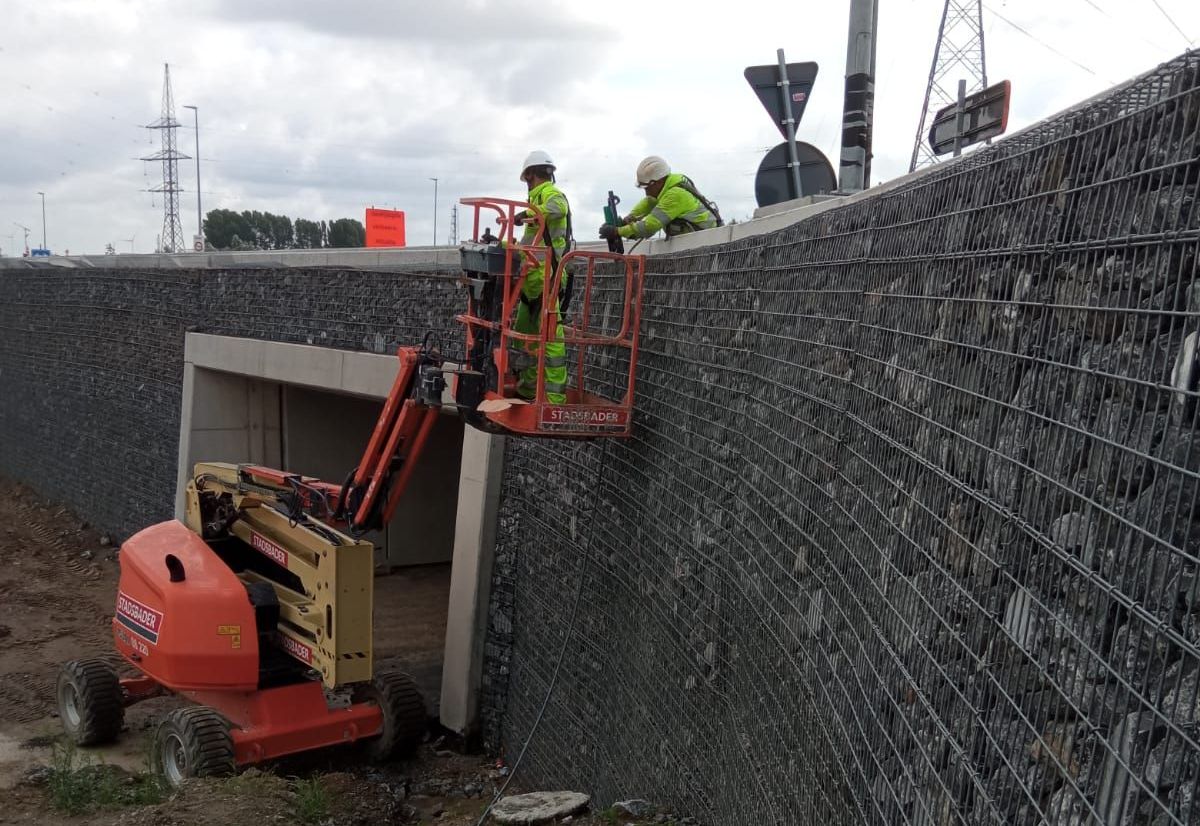

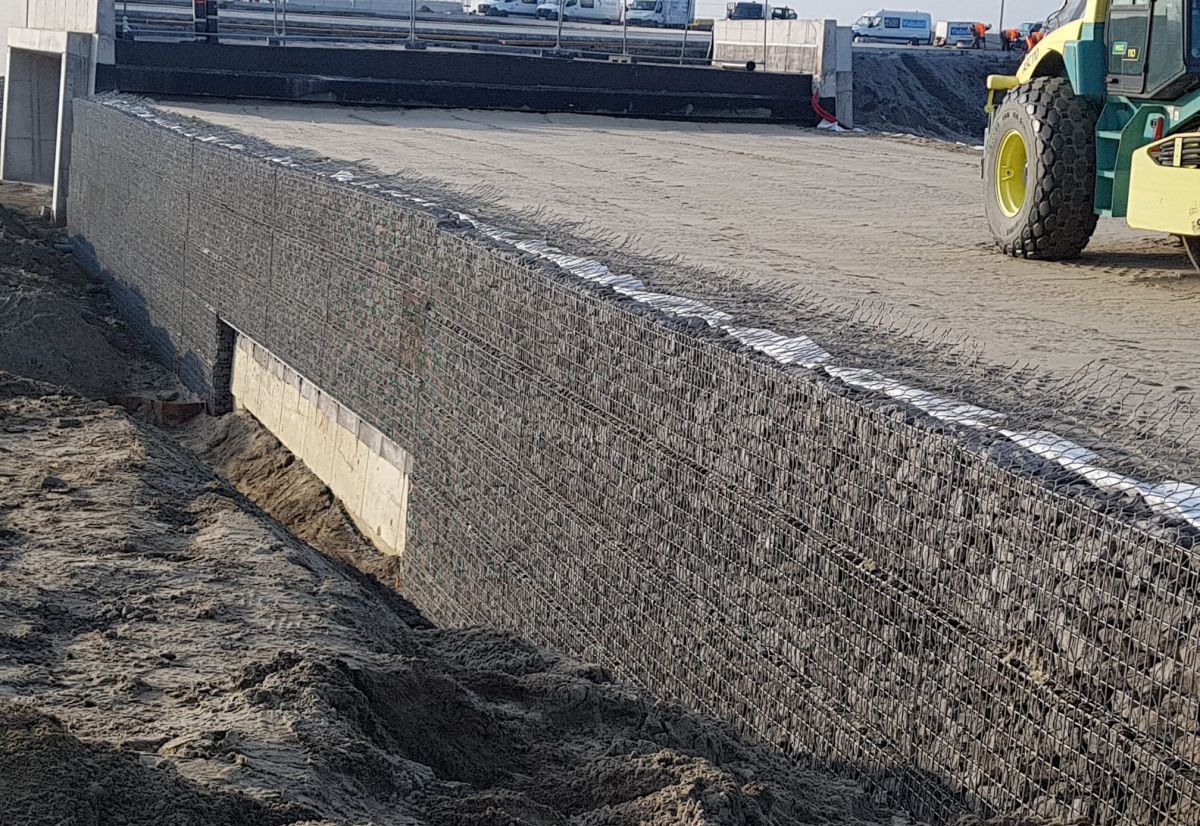

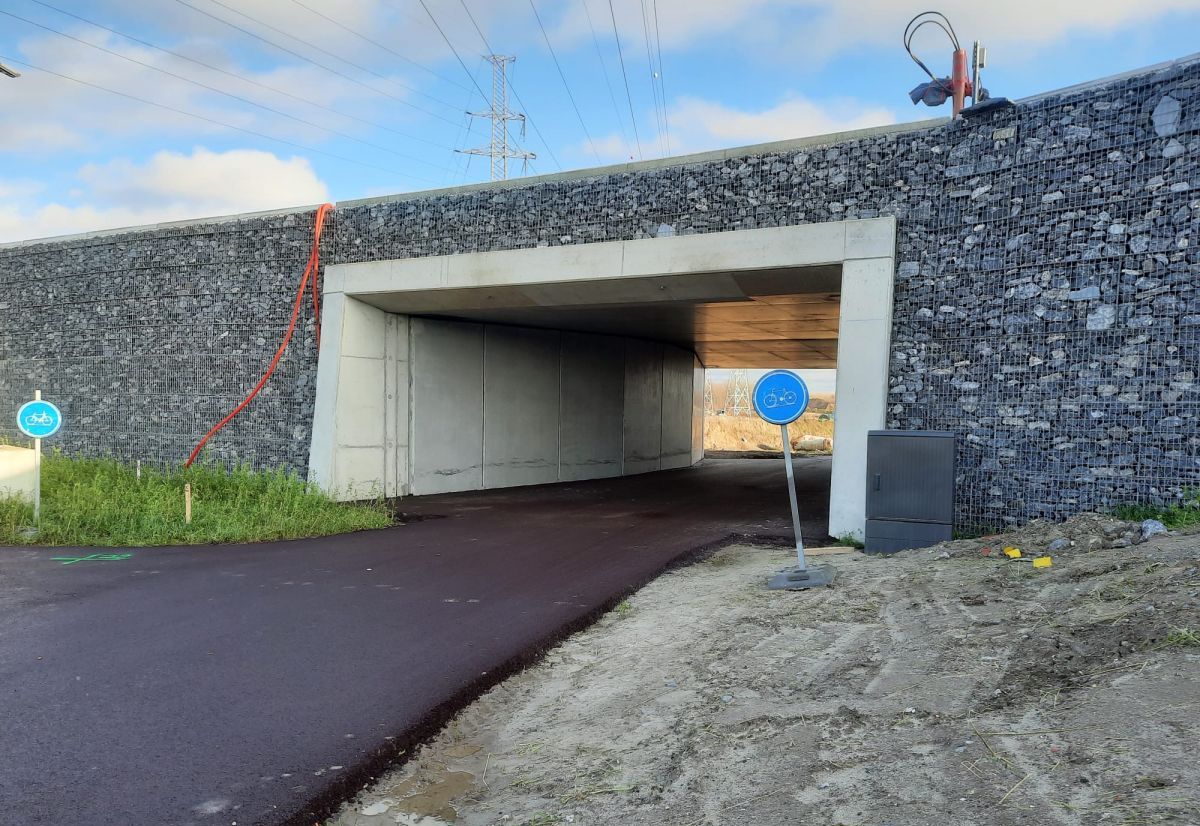

Em 2020, cerca de 6.000 m² de muros em solo reforçado já haviam sido instalados, com altura máxima de 6,5 metros nas estruturas executadas até o momento. A escolha entre revestimento mineral (pedra) ou revestimento vegetal (green) depende do projeto arquitetônico. No caso de Oosterweel, a maioria das estruturas foi projetada com fachada em pedra, por exigência estética.
Solução
O Departamento Técnico Corporativo da Maccaferri atuou diretamente com os projetistas principais, prestando suporte desde os estudos preliminares até as análises avançadas.
Inicialmente, foram realizados estudos de estabilidade global e interna por meio do Método do Equilíbrio Limite (LEM) com uso do software MacStars. Devido às restrições rigorosas quanto a deslocamentos, também foram feitas análises de deformação utilizando o Método dos Elementos Finitos (FEM).
A Maccaferri forneceu todos os dados técnicos e propriedades dos materiais para garantir a modelagem precisa e eficiente ao longo do projeto.
Produtos Usados

Gabiões Caixa
Os Gabiões tipo caixa da Maccaferri são elementos prismáticos formados pela malha hexagonal de dupla torção com revestimento metálico ou revestimento polimérico de alto desempenho (Polimac®)Visão
Geogrelhas Monoaxiais
As geogrelhas são utilizadas principalmente para a função de reforço. Sua estrutura capaz de fornecer a resistência necessária para reforçar o material de enchimento e sua capacidade de confinar as partículas de solo que se confinam nas aberturas da própria grelhaVisão
