Waterproofing of Reservoirs, Lakes and Channels
NORTH HYKEHAM - LINCOLNSHIRE - United Kingdom
Lincolnshire County Council
CNIM/Clugston Joint Venture
ARUP
LINCOLNSHIRE EFW
Problema
A nova planta de reciclagem Energy from Waste (EfW) de última geração de Lincolnshire, localizada em North Hykeham, Lincoln, foi construída em um terreno baixo de área degradada com um nível elevado de água subterrânea.
Esse alto nível de água e a disponibilidade limitada de espaço inviabilizaram o uso de um sistema convencional do tipo SUDS (Sustainable Drainage Systems), como grandes tanques de atenuação de nível do solo. Esses sistemas normalmente são usados para permitir o retorno do escoamento de águas pluviais das construções e áreas pavimentadas ao subsolo, principalmente por meio da percolação natural e descarte controlado para cursos d’água. A construção de tanques elevados para promover a percolação assistida por gravidade também foi descartada por motivos de custo.
Solução

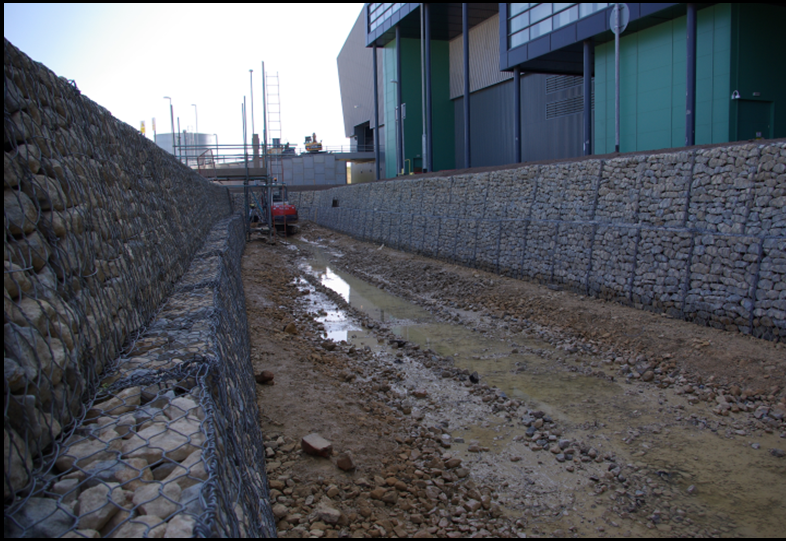

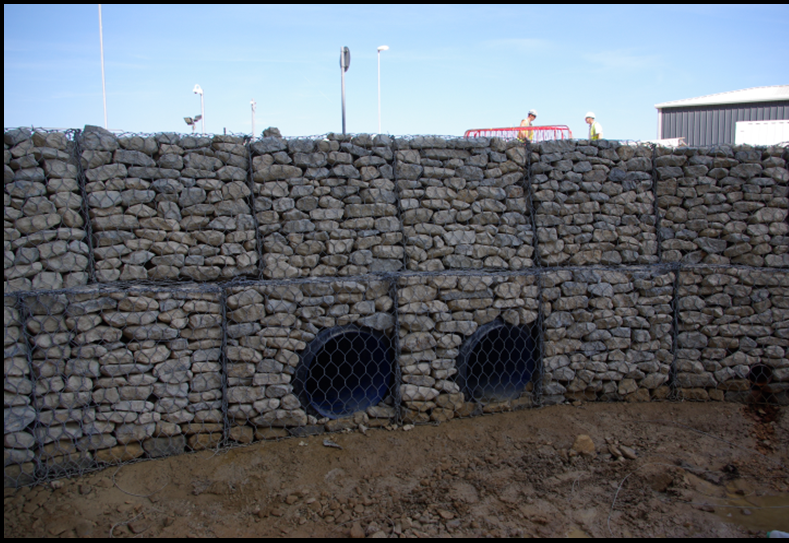

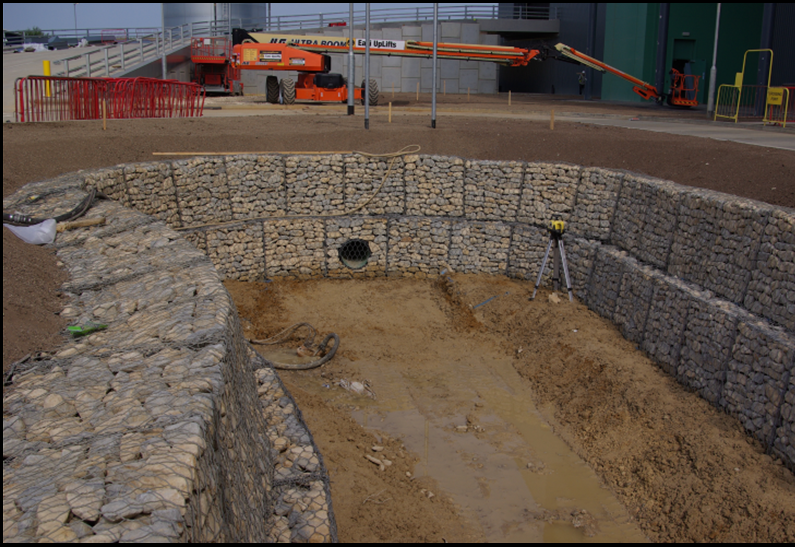

Os engenheiros consultores da Arup criaram um sistema de dois estágios composto por lagoas de retenção secas e molhadas ao nível do solo. Essas lagoas foram impermeabilizadas com o Maccaferri MacLine®, um liner geossintético de argila reforçada, e cercadas por muros de contenção de gabiões preenchidos com pedras de 2 metros de altura. As lagoas conectadas aproveitam as leves quedas de nível do terreno. A lagoa molhada, maior e mais elevada, recebe a carga inicial da tempestade antes do descarte por gravidade através de tubulação para a lagoa seca, maior e mais baixa. A lagoa seca de alta capacidade então permite o retorno controlado da água captada para os cursos d’água próximos.

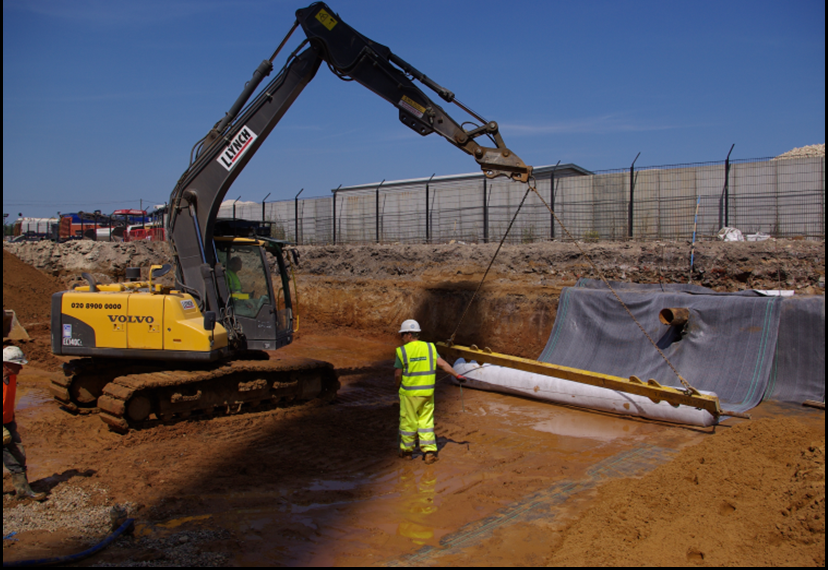

O MacLine® GCL é um liner geossintético de argila projetado especificamente para revestimentos de aterros e lagoas. Consiste em uma camada de Bentonita Granular de Wyoming, natural, entre dois geotêxteis (um tecido e um não tecido). Ele é auto-selante se perfurado, possui excelente estabilidade em taludes e resistência climática, além de alta resistência química. O MacLine® é fornecido em rolos de 5 metros de largura e é fácil de instalar utilizando equipamentos comuns disponíveis no mercado.

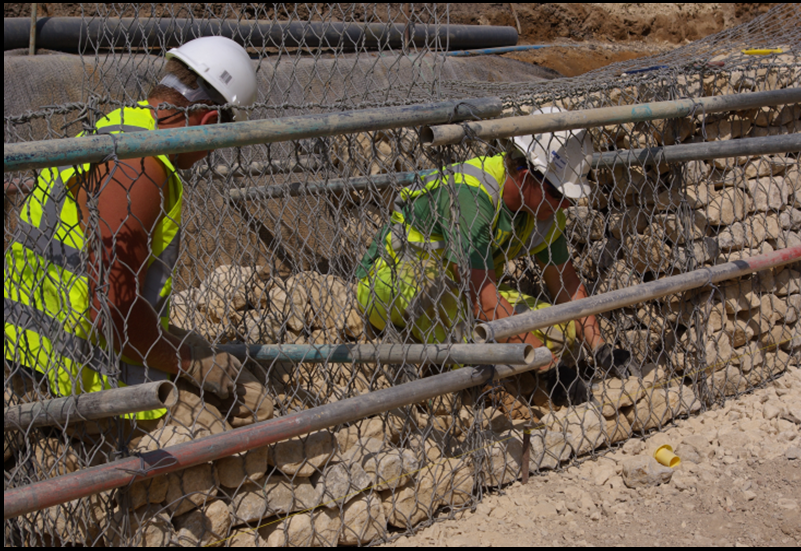

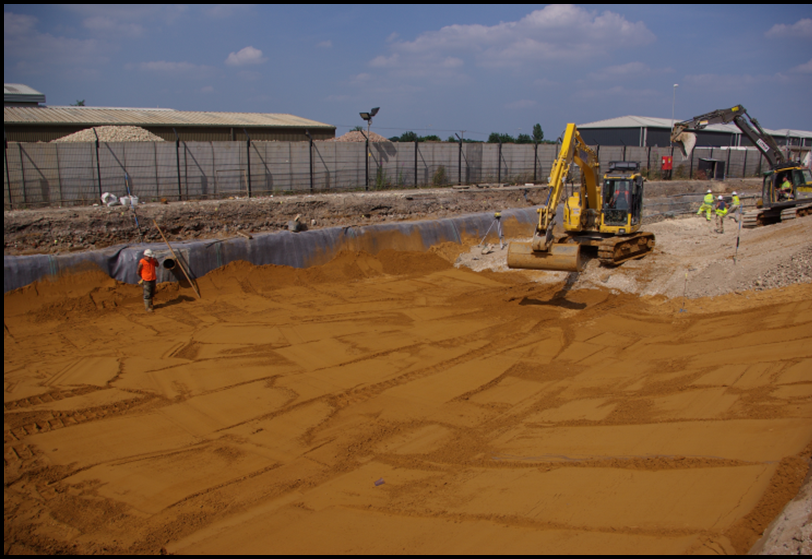

No local da planta Energy from Waste de Lincolnshire, o liner MacLine® foi sobreposto por uma camada de 300 mm de areia grossa, seguida por uma camada de 200 mm de aterro compactado extraído no próprio local, a fim de limitar o inchaço excessivo do geocomposto à medida que hidrata. Essas camadas oferecem proteção adicional ao liner e, além disso, reduzem o risco de ele flutuar devido à pressão da água subterrânea. As paredes das lagoas foram construídas utilizando gabiões de malha de fio torcido dupla, certificados pelo BBA da Maccaferri, preenchidos com pedras locais.
