Subestação BOB 230KV

Home > Casos de sucesso > Subestação BOB 230KV

Channelling Works

2020

BOULDER CITY - NEVADA - U.S.A.

Gridliance West Transco

Aggregate Industries

Power Engineers

Subestação BOB 230KV

Problema

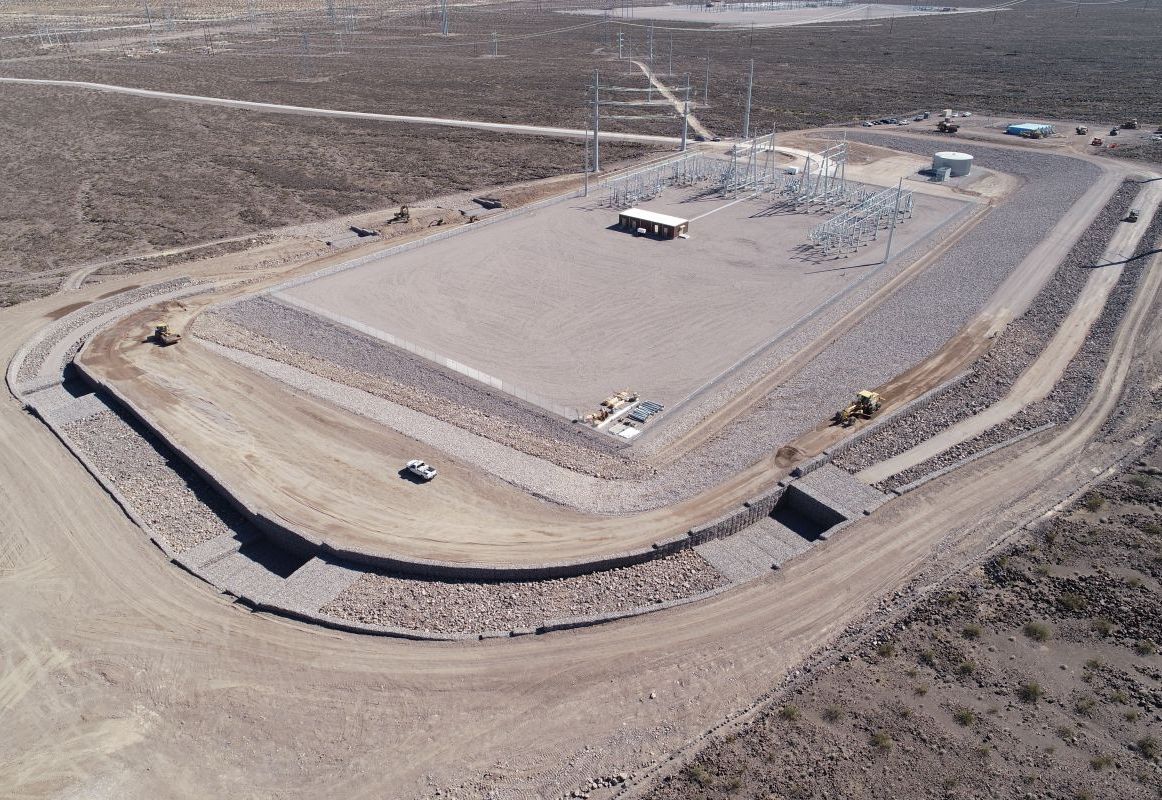

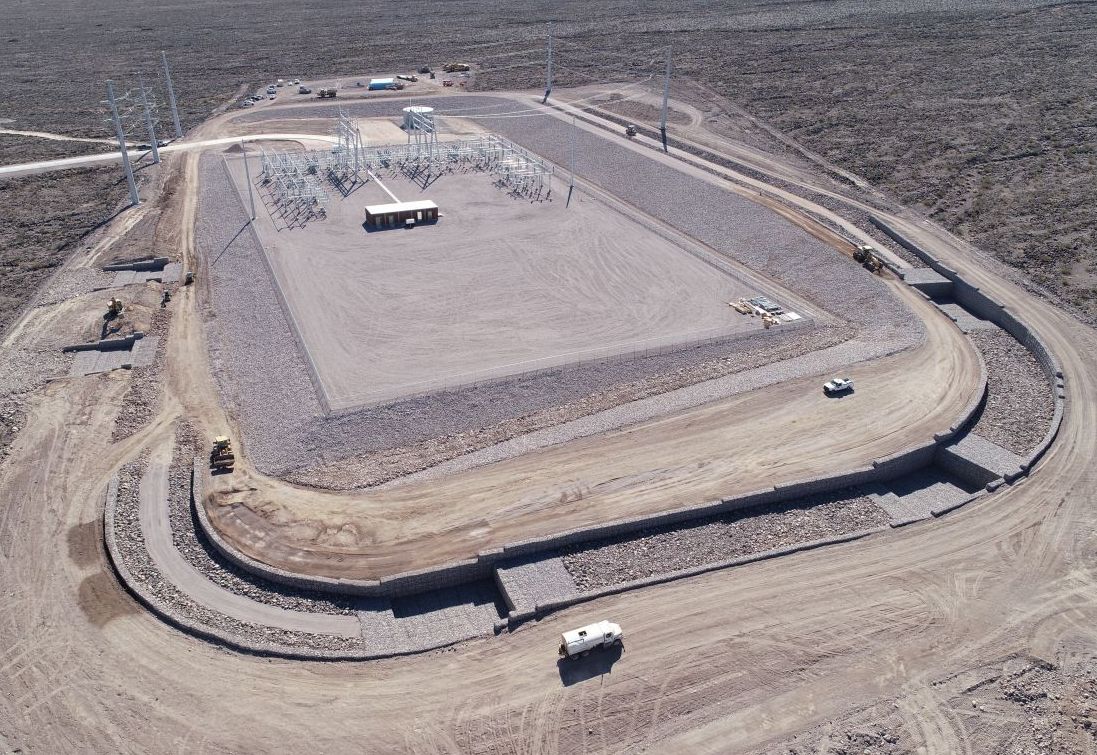

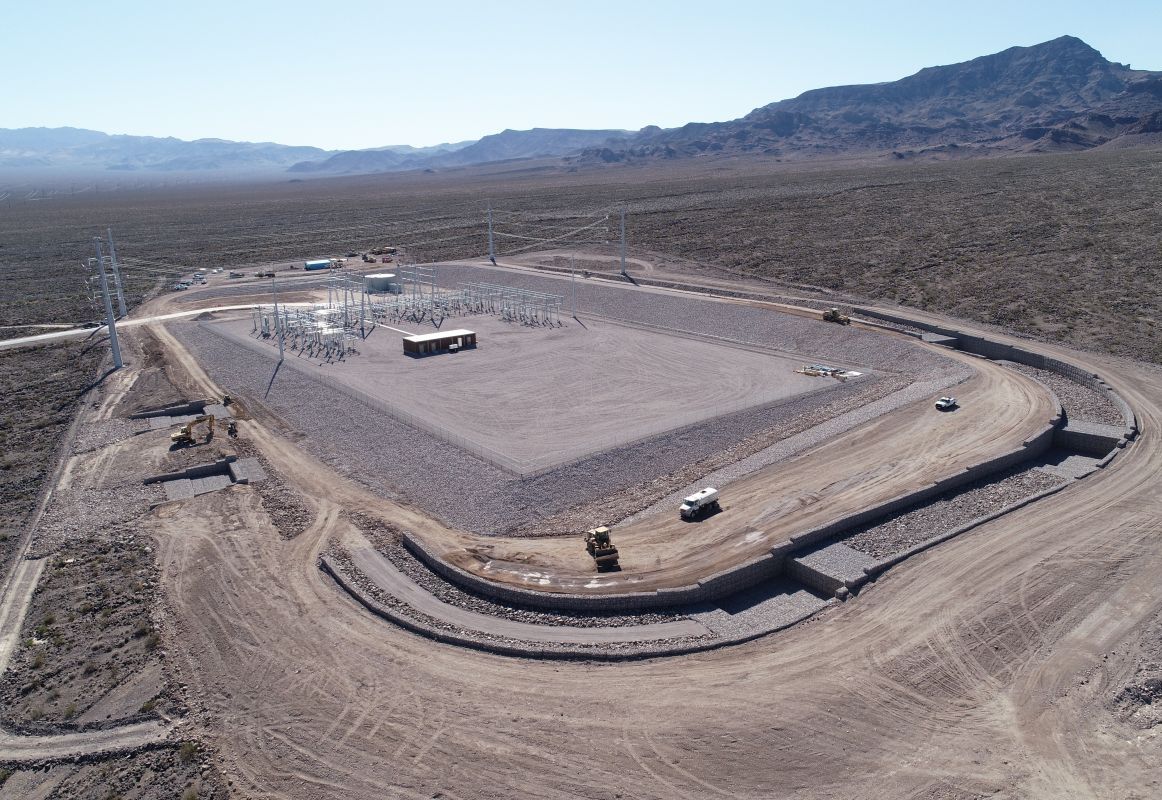

A Gridliance West Transco planejou expandir seu sistema de transmissão de 230KV em Boulder, Nevada. Foi necessário um canal hidráulico para desviar e proteger contra as águas da chuva vindas das Montanhas Sloan Canyon. O canal precisava contornar a área de expansão que armazena a nova estação de energia.

Várias opções foram consideradas, como concreto, cimento de solo e rip rap. Devido a grandes diferenças de elevação, o canal necessitou de três estruturas verticais de controle de nível de até 13 metros de altura, muros de contenção de até 21 metros de altura e 39 metros de largura. Com o comprimento do canal próximo a 290 metros, o fluxo era de aproximadamente 25.500 litros por segundo, e foi identificada a presença de solos corrosivos.

Solução

A Maccaferri trabalhou em coordenação com a Power Engineers para desenvolver uma proposta que incluía desenhos, cálculos e especificações para o canal e os muros de contenção massivos.

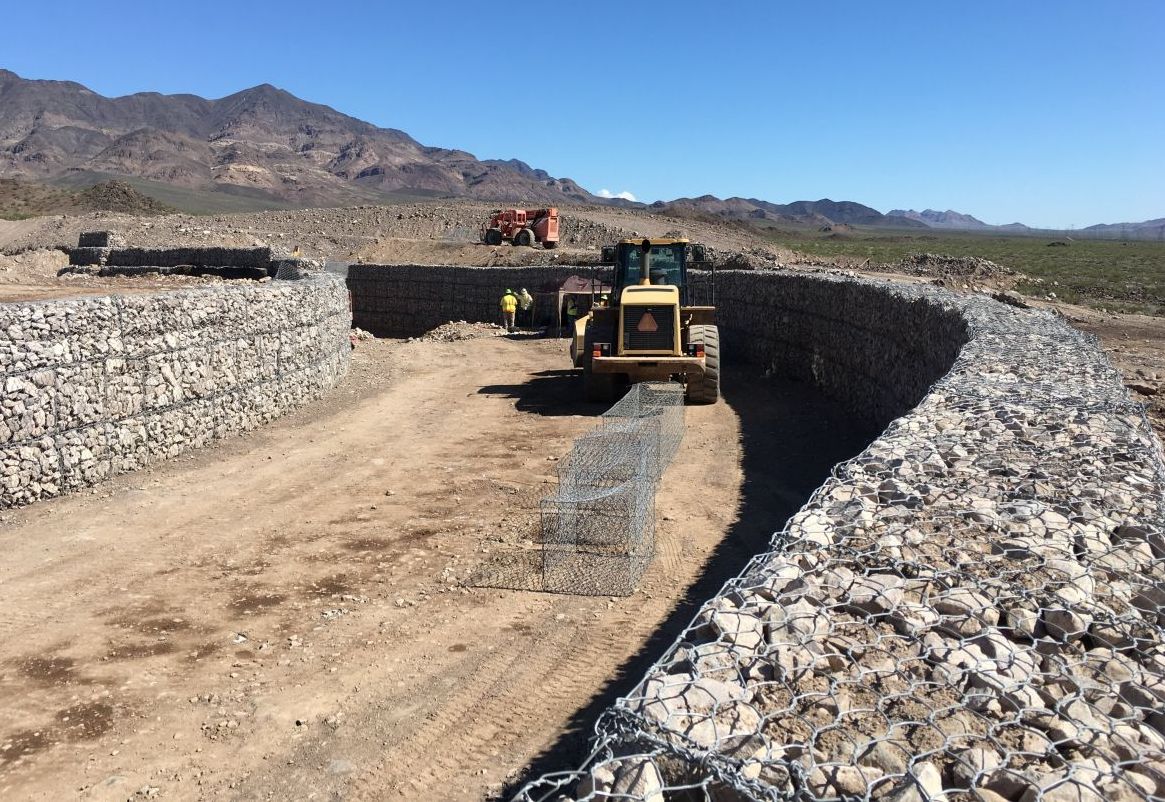

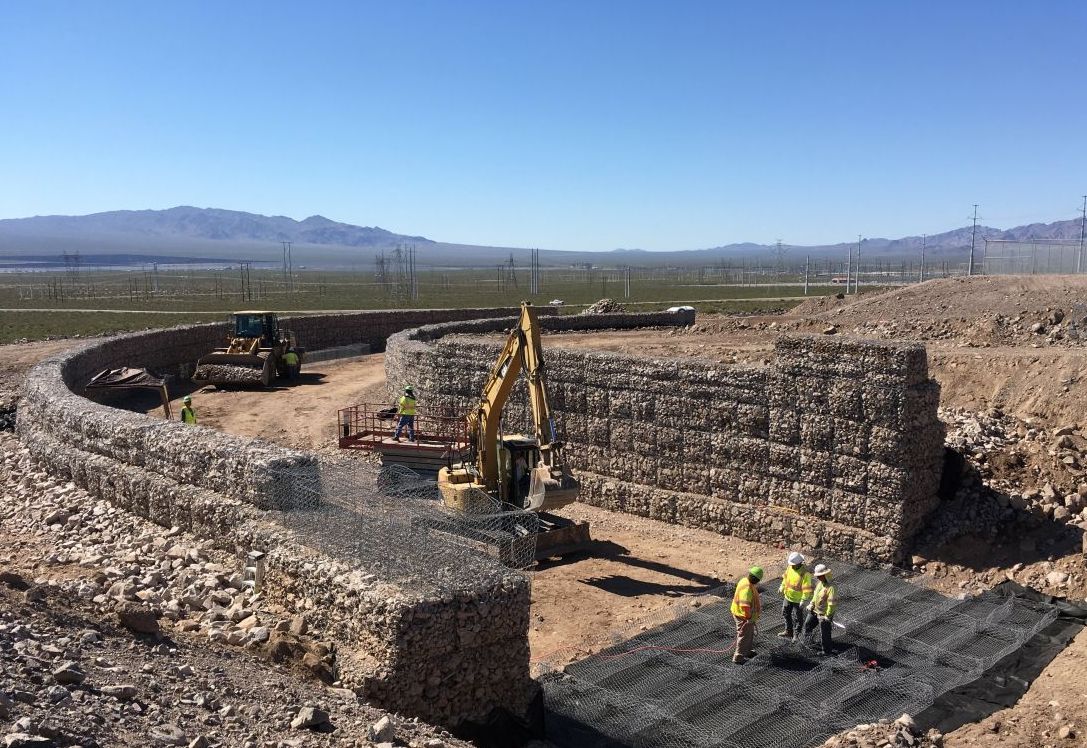

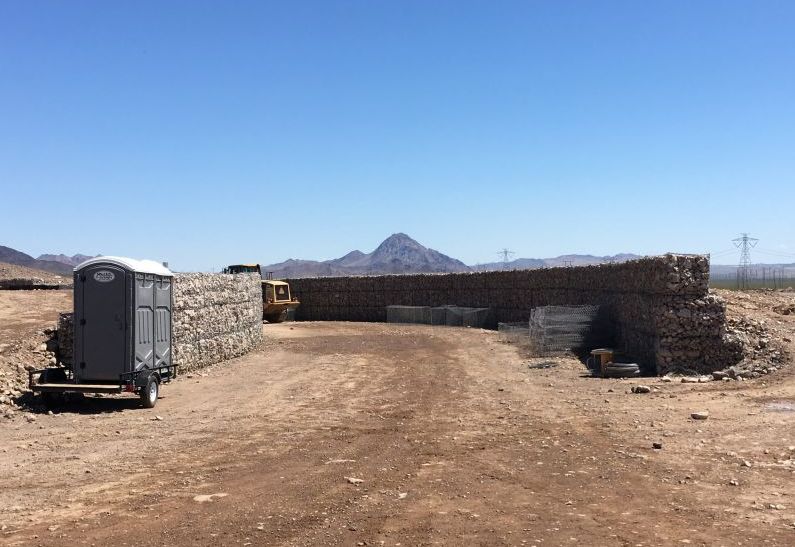

Os materiais especificados incluíam colchões Reno de 30 cm de espessura para o fundo do canal como medida de controle de erosão e Gabions para os muros de contenção massivos, com o objetivo de fornecer estabilidade às margens do canal e aos vertedouros verticais.

Considerações adicionais para o projeto envolveram o uso de Gabions galvanizados e revestidos com PVC para prevenir a corrosão do aço causada pelos solos corrosivos da área. Também foi necessário o uso de um tecido filtrante para separar o solo dos Gabions.

O MacTex N47.1 da Maccaferri foi especificado para evitar a perda de finos no fundo da estrutura. O projeto exigiu pedras de 10 a 20 cm, facilmente disponíveis na área, proporcionando uma economia substancial quando comparado ao concreto, cimento de solo e grandes volumes de rip rap.
