Reinforced Soil Walls and Slope Reinforcement
2022
YERBA BUENA ISLAND - CALIFORNIA - U.S.A.
O.C. Jones & Sons, Inc.
O.C. Jones & Sons, Inc.
MACCAFERRI, INC.
PONTE DA BAÍA, CALIFÓRNIA, TALUDE VEGETADO RSS

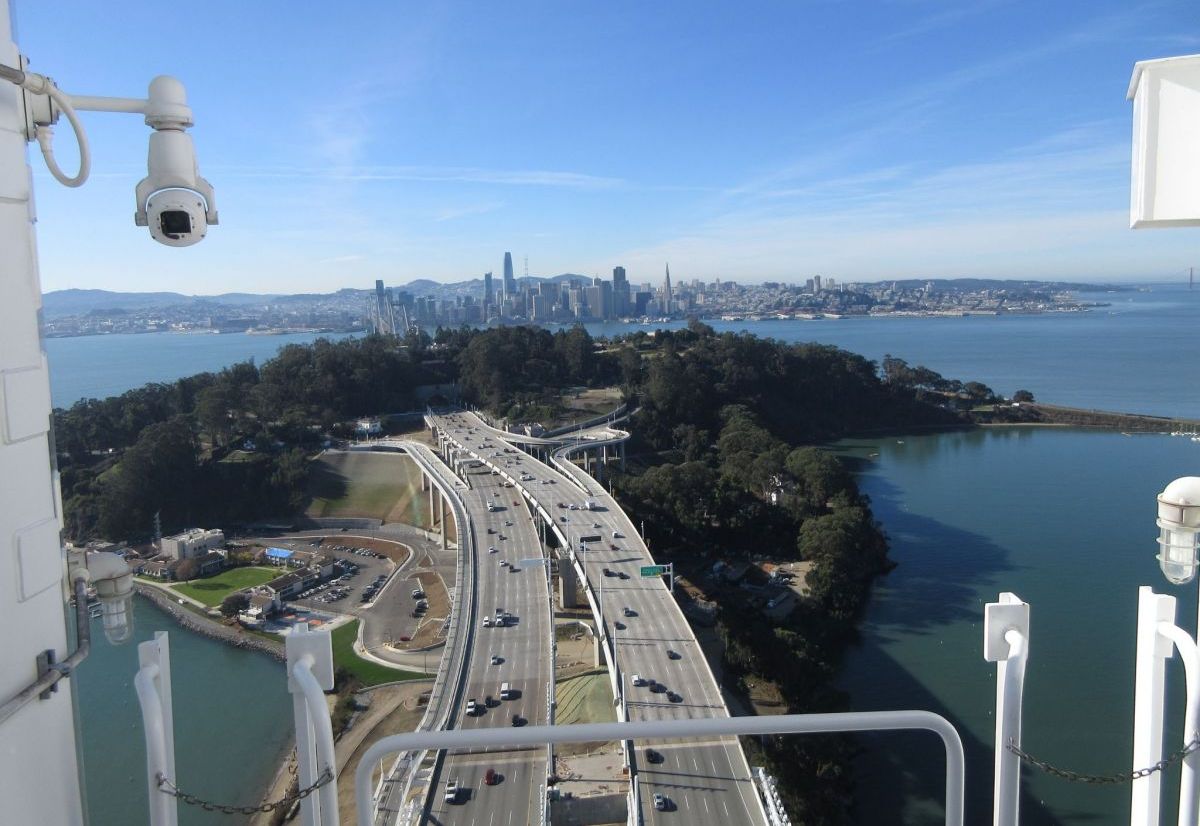

Birds eye view of completed Bay Bridge

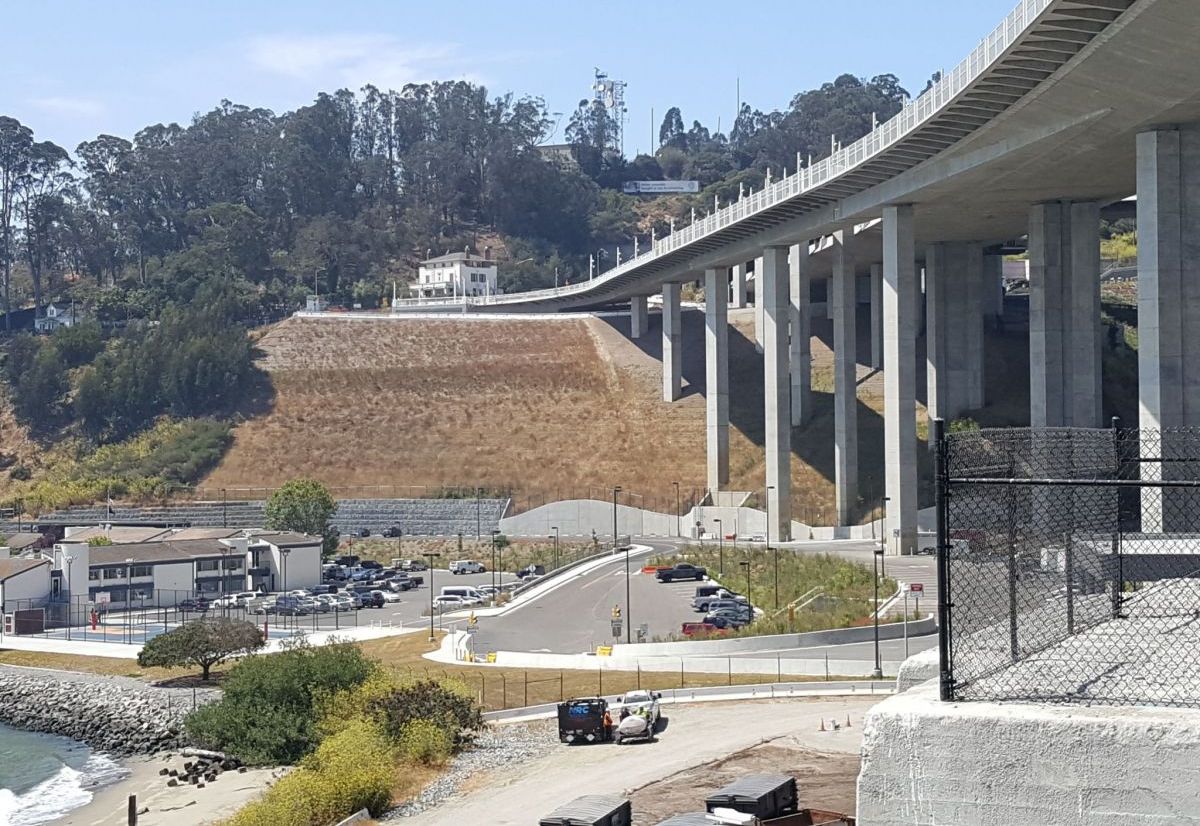

Completed System view from below

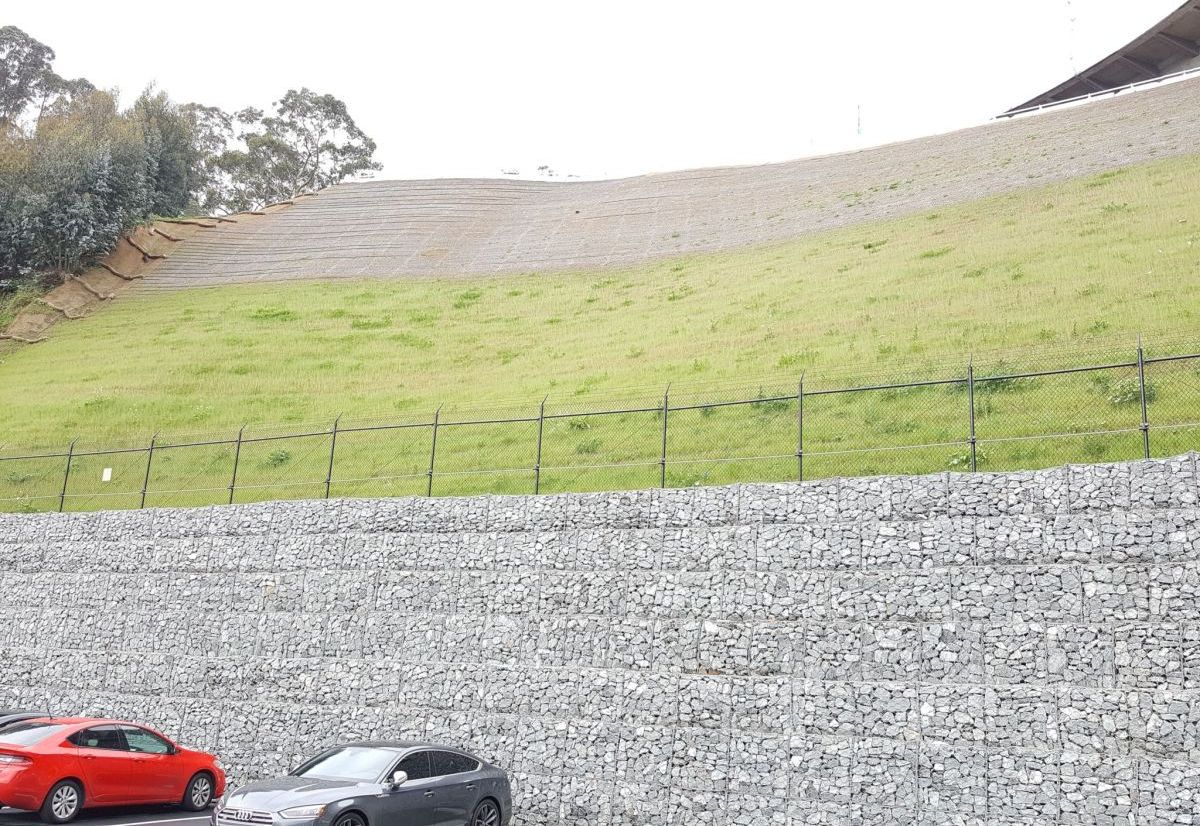

Achieved vegetated slope
BAY BRIDGE, CALIFORNIA, 112-FOOT-TALL VEGETATED RSS_3
Problema
A demolição e reconstrução da Ponte da Baía exigiram um talude de solo reforçado nas fases finais da construção da nova ponte. Um talude reforçado era urgentemente necessário atrás do edifício da Guarda Costeira dos EUA, localizado ao nível da água na costa sudeste da Ilha Yerba Buena. O sistema de contenção do talude (ECS) inicialmente proposto deveria seguir os contornos do terreno.
No entanto, o talude proposto variava de um lado para o outro e de cima para baixo, exigindo fabricação personalizada e uma construção complexa.
Solução

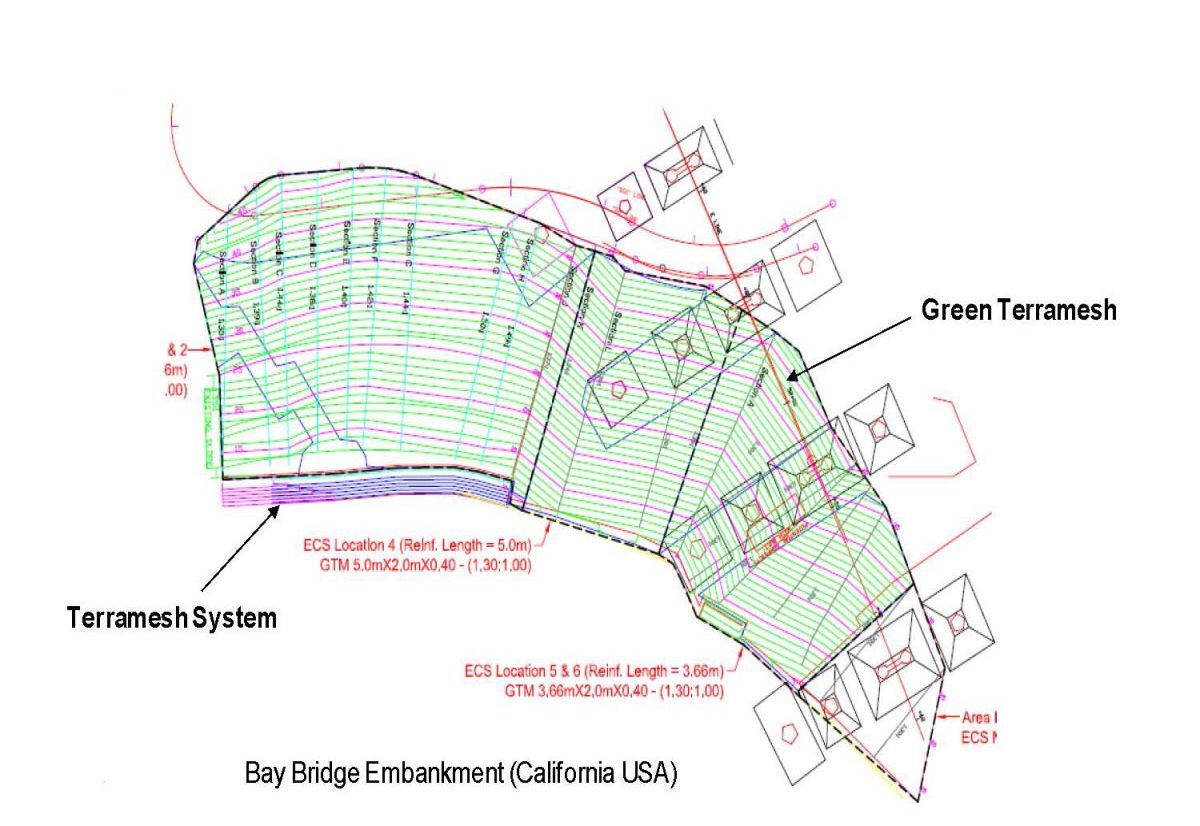

A Caltrans projetou um talude de solo reforçado de 34 metros de altura, situado sobre um muro de Terra Mecanicamente Estabilizada (MSE) de 6,4 metros de altura, composto pelo sistema Terramesh® no fundo do talude, próximo a um muro de gravidade de gabião existente. A Maccaferri fabricou todos os produtos relacionados ao ECS como parte de um contrato de 1,5 milhão de dólares com a OC Jones. A equipe de engenharia da Maccaferri liderou as discussões com o empreiteiro e a Caltrans, recomendando mudanças no alinhamento e um talude uniforme para simplificar a construção, economizando tempo e dinheiro, sem comprometer a qualidade e integridade da solução.
A equipe do projeto reforçou o talude de 34 metros de altura com o sistema Terramesh® Verde. A face frontal inclinada do sistema e a manta de controle de erosão são projetadas para ajudar a estabelecer vegetação natural. Além da altura e da complexidade do talude, a equipe descobriu obstruções subterrâneas remanescentes da antiga ponte. A equipe teve que contornar um sistema de drenagem existente, entradas de drenos em poços, um ducto elétrico, além de várias colunas e fundações associadas à nova ponte.
O sistema Terramesh® da Maccaferri e os gabiões revestidos com polímero foram utilizados para formar o muro MSE do sistema Terramesh® na base do talude. Após a instalação do sistema Terramesh® e dos gabiões no fundo do talude, a equipe iniciou o reforço do talude utilizando o sistema Terramesh® Verde da Maccaferri.
Produtos Usados
