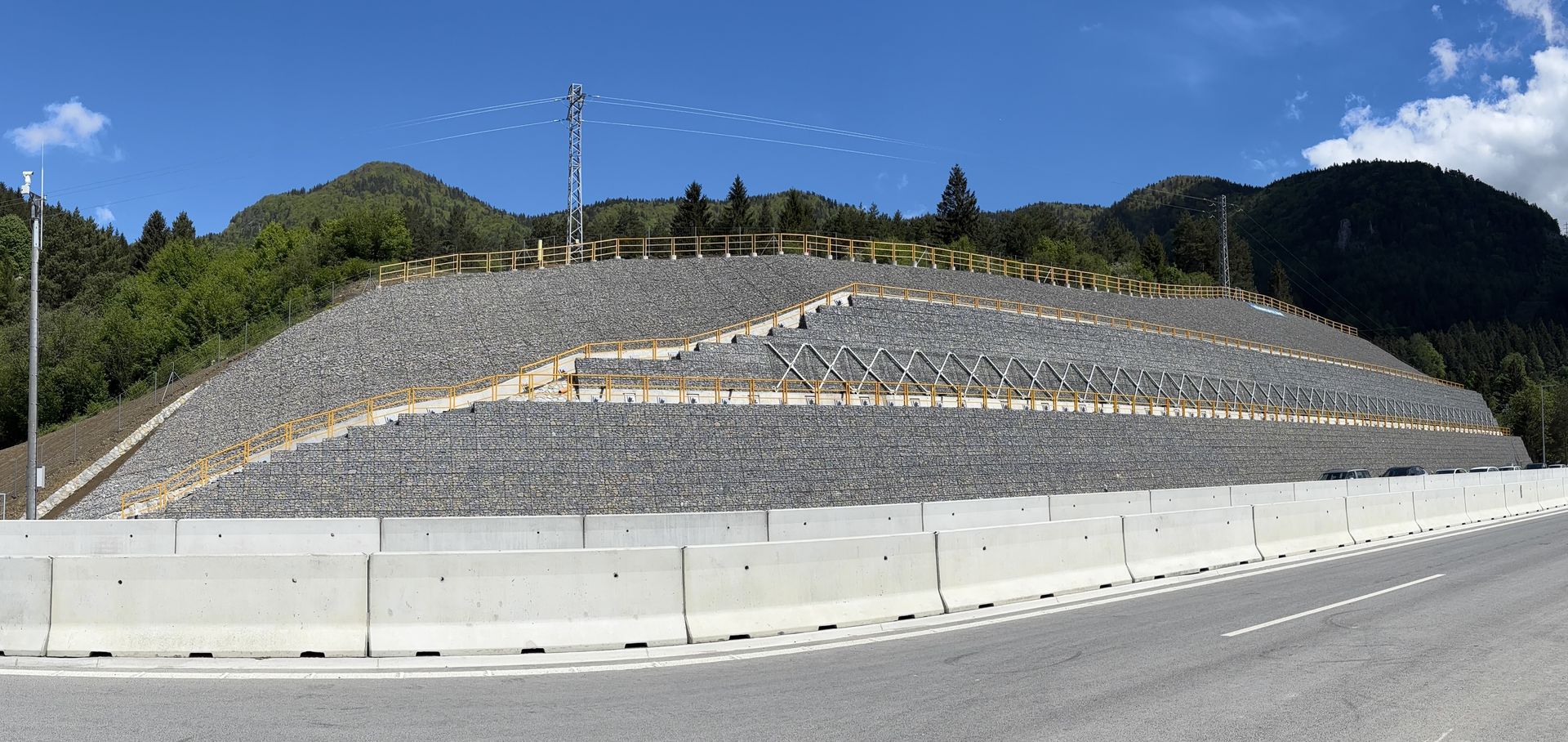

Zaistenie zárezového svahu na D1 Hubová – Ivachnová (SO 249-00), Slovakia

Zárezový svah vľavo od diaľnice D1 v úseku Hubová – Ivachnová, s výškou cca 22,0 m a dĺžkou cca 150 m, bolo potrebné zaistiť a stabilizovať. Vzhľadom na nejednotný geologický profil boli navrhnuté tri na seba nadväzujúce konštrukčné systémy. Zárez rozdelený na 3 etáže s výškou etáže 6,0m. Horná etáž v sklone 1:2, ostatné v sklone 3:1. Celková stabilita zabezpečená kotvenými prahmi a lanovými kotvami.

Horná etáž zárezu – zaistenie zárezového svahu v sklone 1:2 pomocou vysokopevnostnej oceľovej siete SteelGrid HR 100 G0 Polimac s vpletenými oceľovými lanami, systémovými platňami HR-Plate a zemnými klincami. Na povrchu umiestnené drôtokamenné matrace Reno Plus hrúbky 0,23 m.

Reno Matrace Plus z dvojzákrutovej siete typu 6x8, priemer drôtu 2,2mm so zdvojenými priečkami a patentovaný tiahlami „X ties“. Vysokopevnostná sieť SteelGrid HR 100 zo siete typu 8×10 s priemerom drôtu 2,7 mm a vpletenými lanami priemeru 6,0 mm osadených v osovej vzdialenosti 1 000 mm.

Oceľové drôty chránená povlakom Zn+5%Al a polymérovou ochranou Polimac, s navrhovanou životnosťou min. 100 rokov pre prostredie C4.

Stredná etáž zárezu – pravá časť zárezu v sklone 3:1 zaistená systémom SteelGrid HR 30 G0 Polimac, systémovými platňami HR-Plate a zemnými klincami. Vysokopevnostná sieť SteelGrid HR zo siete typu 8×10 s priemerom drôtu 2,7 mm a vpletenými lanami priemeru 6,0 mm osadených v osovej vzdialenosti 300 mm.

Vzhľadom na nepriaznivú geológiu ľavá časť zaistená striekaným betónom a následne líce konštrukcie prekryté drôtokamenným obkladom hr. 400 mm

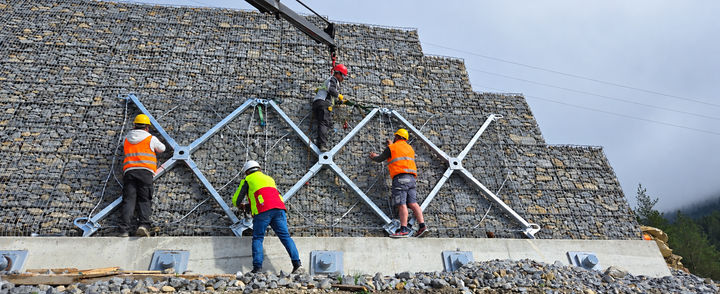

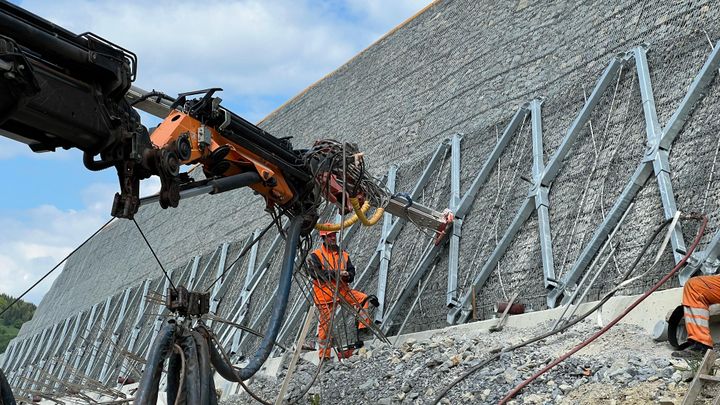

Pre zabezpečenie zárezu v mieste jaskyne bol navrhnutý modulárny stabilizačný systém READY C115 z prefabrikovaných oceľových prvkov. Systém tvorí opornú konštrukciu z oceľových krížov, obvodových lán a dvojzákrutovej oceľovej siete typu 8×10. Návrhová odolnosť jedného prvku je 100 kN. Prefabrikované moduly boli dodané v predmontovanom stave, čo umožnilo rýchlu a bezpečnú montáž priamo na stavbe.

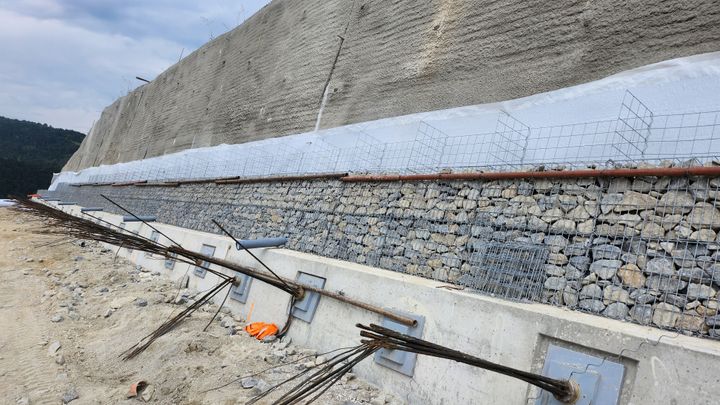

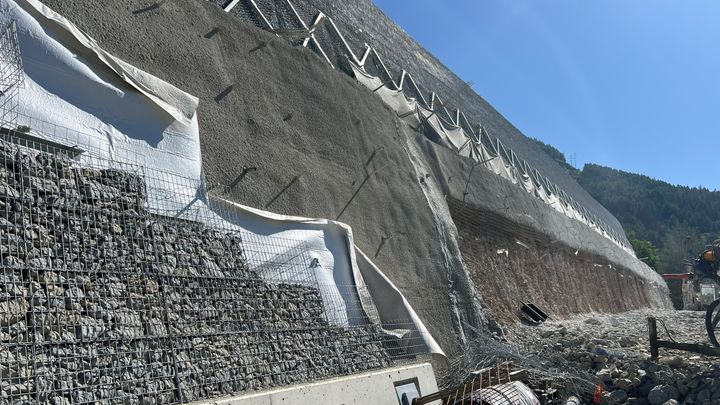

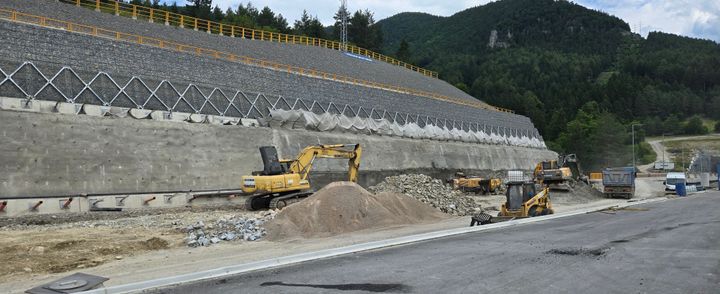

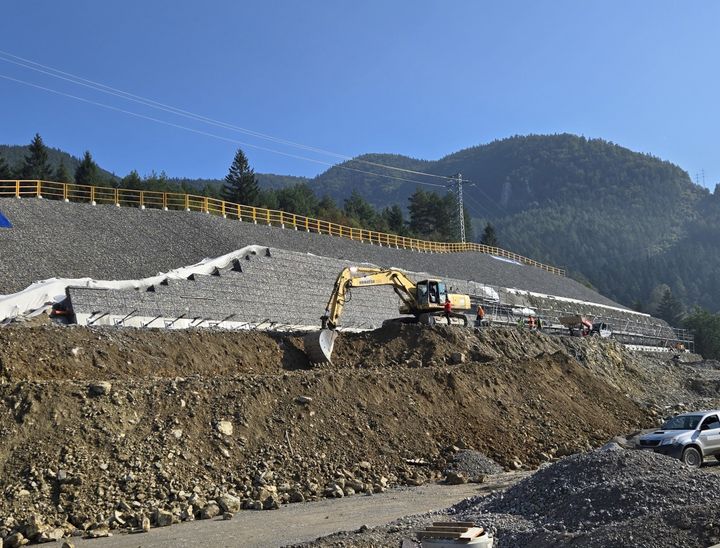

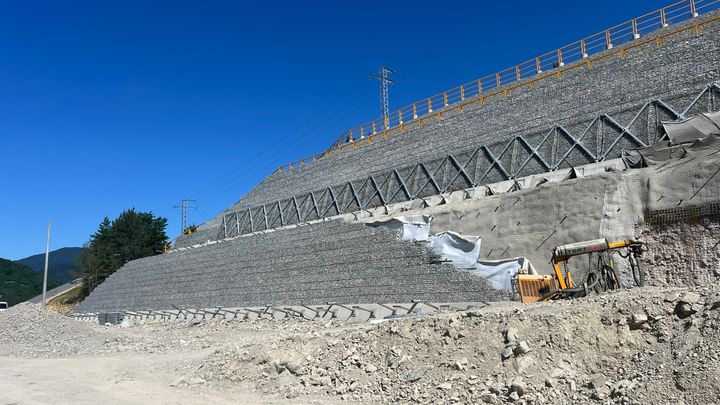

Spodná etáž zárezu – zárez po celej dĺžke zaistený zemný klincov, striekaného betónu a  gabiónového obkladu. Gabiónový obklad hr. 400 mm je navrhnutý ako samonosný architektonický prvok bez statickej funkcie. Je tvorený zváranými panelmi s povrchovou úpravou Galmac Plus (Zn+10%Al 350gr/m²) a kotvený do striekaného betónu.

Špecifiká realizácie

• postupná realizácia všetkých systémov zhora nadol po jednotlivých pracovných etážach s priebežným kotvením a lícovaním,

• vizuálne zjednotenie rozdielnych nosných systémov spoločným gabiónovým opláštením,

• zosilnenie systémom READY C115 pred zásahmi do horninového masívu v mieste jaskyne,

• využitie prefabrikovaných a predmontovaných modulov READY C115 pre urýchlenie výstavby a zvýšenie bezpečnosti práce,

• protikorózna ochrana oceľových komponentov pomocou žiarového zinkovania, Galmac® (Zn+Al) a dodatočnej polymérovej ochrany Polimac® v súlade s príslušnými STN EN.
