CANTERA ZIORDIA

Home > Success stories > CANTERA ZIORDIA

2021

ZIORDIA - NAVARRA - España

Cantera de Ziordia

Inaccés Geotècnica Vertical

CRS Ingeniería

CANTERA ZIORDIA

Challenge

La cantera de Ziordia presenta una orografía formada por roca caliza, con taludes de gran inclinación fruto de la explotación de la cantera, y bloques potencialmente inestables de gran tamaño. La empresa CRS Ingeniería se puso en contacto con Bianchini Ingeniero para analizar la situación y posibles soluciones, y posteriormente la empresa Inaccés Geotècnica Vertical también intervino. Uno de los principales riesgos eran los bloques que podrían desprenderse de un mochón de unos 40 metros de altura y 15 metros de ancho, situado sobre uno de los caminos habituales de paso de la cantera. Esto representaba un potencial riesgo para las instalaciones y los propios trabajadores. Por ello, se realizaron una serie de actuaciones para estabilizar estos bloques y proteger la zona.

Solution

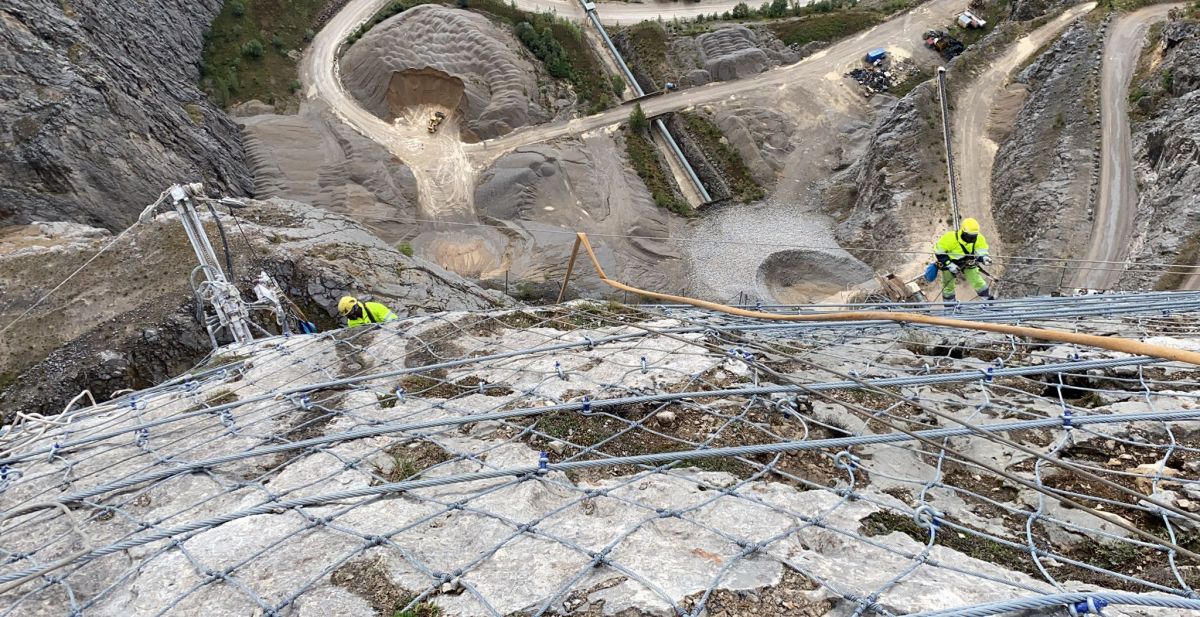

Para asegurar la zona, se realizaron dos tipos de actuaciones: 1. Una solución “activa” para evitar que se movilizaran los bloques de mayor tamaño. Este sistema está formado por: • Anclajes flexibles de doble cable ICAF 44, que fijan los bloques inestables a la parte del macizo rocoso que está sano. • Red de cable HEA 300×300-10, una red de cable con nudo de alambre de muy alta resistencia y rigidez, que retiene los bloques inestables a modo de faja. • Cables de acero, que reparten las tensiones de la red de cable hacia los anclajes flexibles embebidos en el terreno. 2. Además, una solución “pasiva”, formada por: • Una barrera dinámica RB 3000 de 6m de altura y 150 m de largo. La función de esta barrera es detener los bloques de menor tamaño que pudieran desprenderse para que no afecten a las instalaciones de la cantera. Tanto la red de cable HEA 300-8, como la barrera dinámica, disponen de marcado CE y ensayos a escala real según la normativa vigente, lo cual garantiza sus prestaciones.
