D48 BĚLOTÍN - RYBÍ, CZECH REPUBLIC

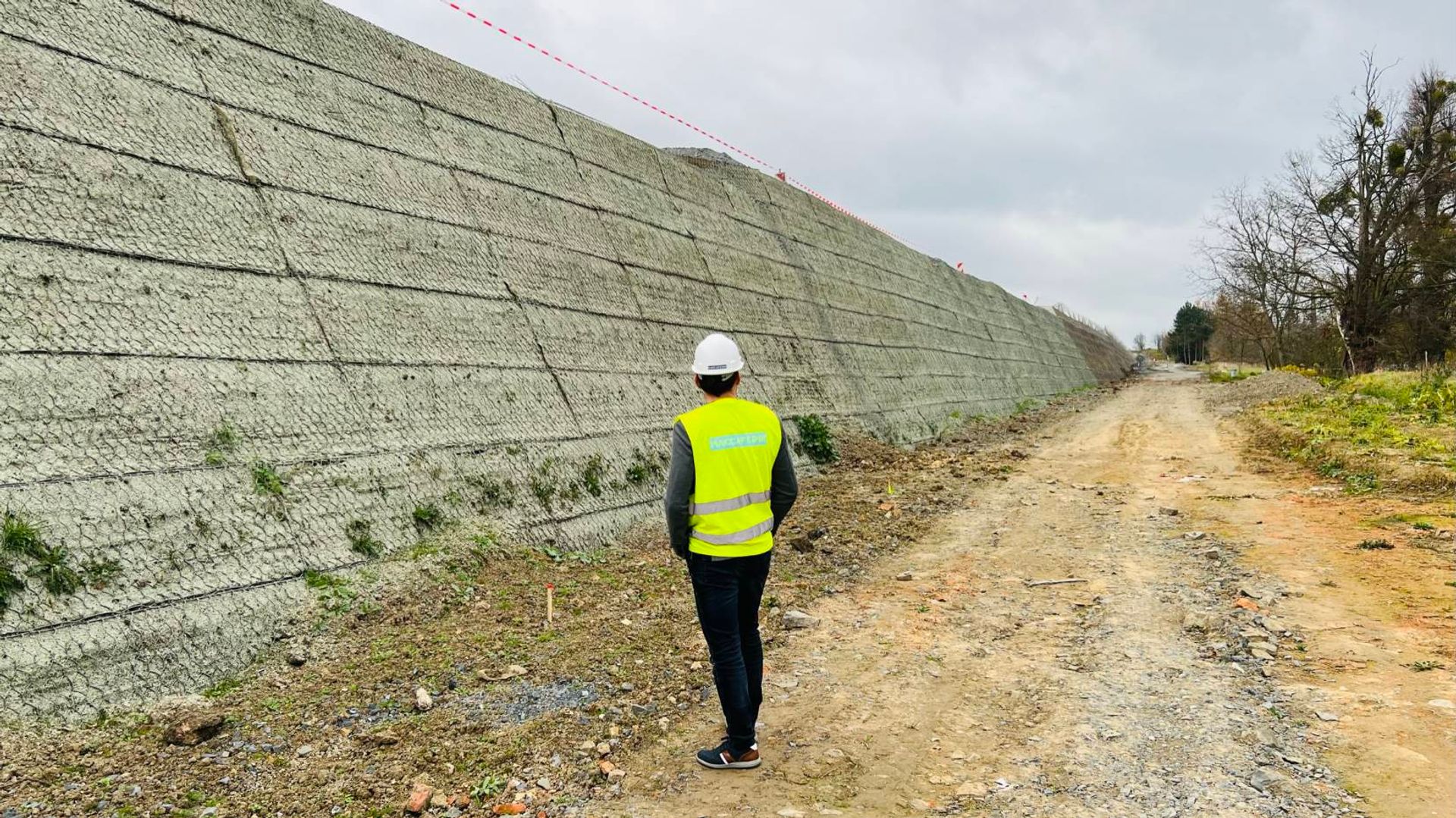

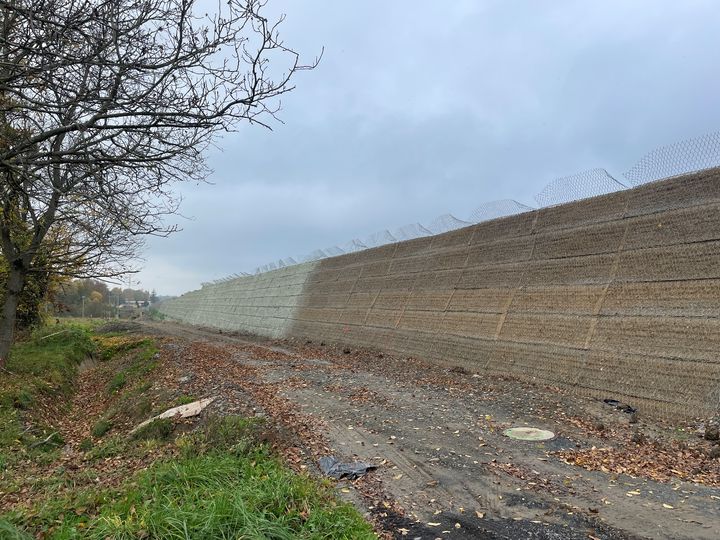

V rámci výstavby D48 byly pro stavební objekty „SO 101 Cesta R48 km 0,864 – 4,763 část Zemní těleso“ a „SO 103.A Cesta R48 km 9,600 – 21,900 část Zemní těleso“ vzhledem ke stísněným prostorovým podmínkám ve velké míře použity strmé svahy pomocí systému zpevněných zemních konstrukcí Green Terramesh. V obou případech se jedná o rozšíření stávajícího zemního tělesa, které je propojeno s novou konstrukcí násypu.

Z důvodu vyšší koncentrace zatížení a zvýšeného kontaktního napětí, stejně jako s cílem omezit sedání nového násypu, bylo podloží pod zpevněnou zemní konstrukcí upraveno pomocí štěrkových pilotů o průměru 0,8 m v trojúhelníkovém uspořádání s roztečí 2,0 m, nebo pomocí zpevněné geodesky.

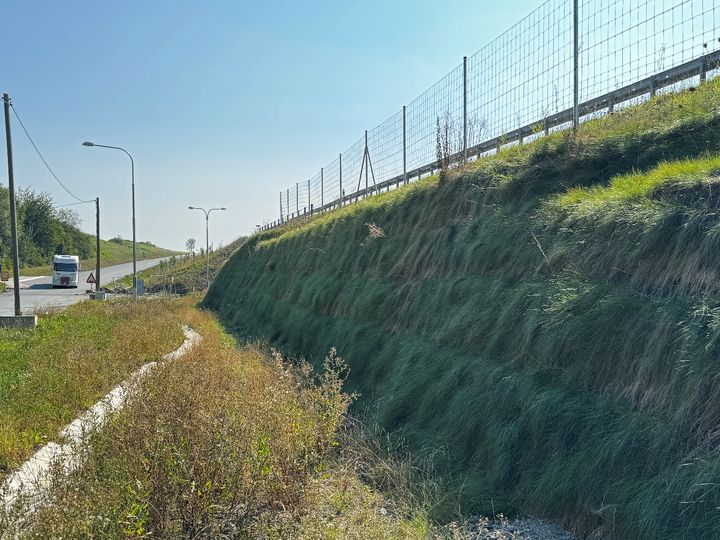

Nadnásypy zpevněných zemních konstrukcí jsou realizovány ve sklonu 1:2 a opatřeny protierozní georohoží MacMat R1 005.

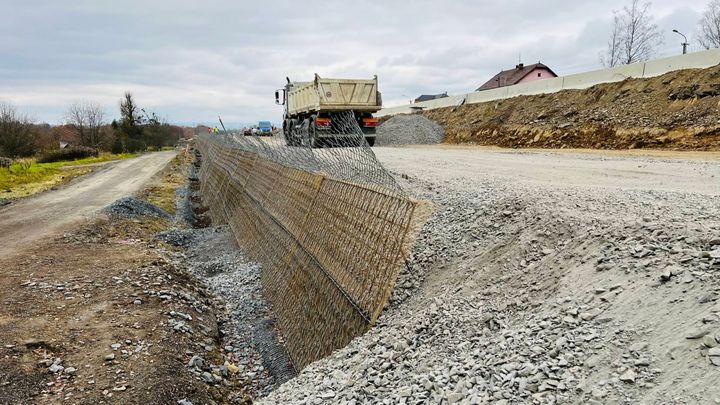

V případě zpevněných strmých násypů stavby D48 byly použity systémové prvky Green Terramesh se sklonem líce 65° a délkou výztuže 3 m. Pro výstavbu byla použita kombinace prvků Green Terramesh s drátem o průměru 2,7 mm a pevností sítě 50 kN/m a prvků Green Terramesh Light s drátem o průměru 2,2 mm a pevností sítě 35 kN/m. Lícové prvky z dvojzákrutové sítě byly kombinovány s výztužnými geomřížemi MacGrid WG 8 s pevností 80 kN/m, které byly umísťovány v každé druhé vrstvě lícového prvku. Délka geomříží byla variabilní – od 5 do 8 m, v závislosti na výšce konstrukce a statickém posouzení.
