PUERTO SUDESTE

Type of project
Revestimientos Simples
Year
2016
Location
ITAGUAÍ - RIO DE JANEIRO - Brasil
Client
Consórcio ARG CIVILPORT
Designer
JACMinas

Challenge

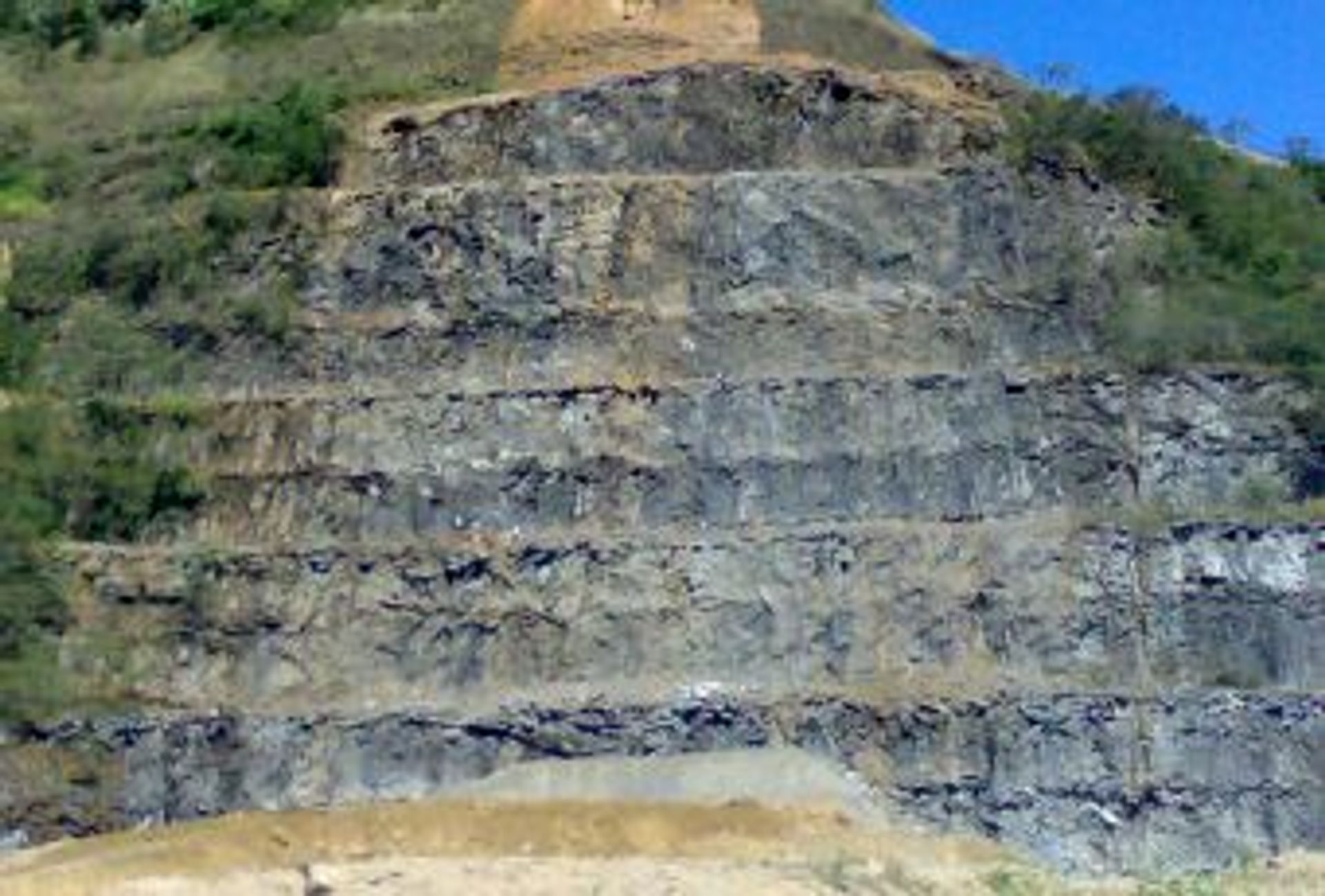

O Porto Sudeste é um terminal portuário privativo, localizado na Baía de Sepetiba, município de Itaguaí/RJ. Possui área de 52 hectares e estrutura offshore inicial com dois berços para atracar navios, e pode movimentar 50 milhões de toneladas de minério por ano. Há dois pátios de estocagem com capacidade de 2,5 milhões de toneladas de minério. Um dos pátios aproveita uma área já degradada, onde funcionava a Pedreira Sepetiba. O maciço rochoso nessa área possuí muitas zonas de rochas alteradas, com regiões muito e pouco fragmentadas.

Solution

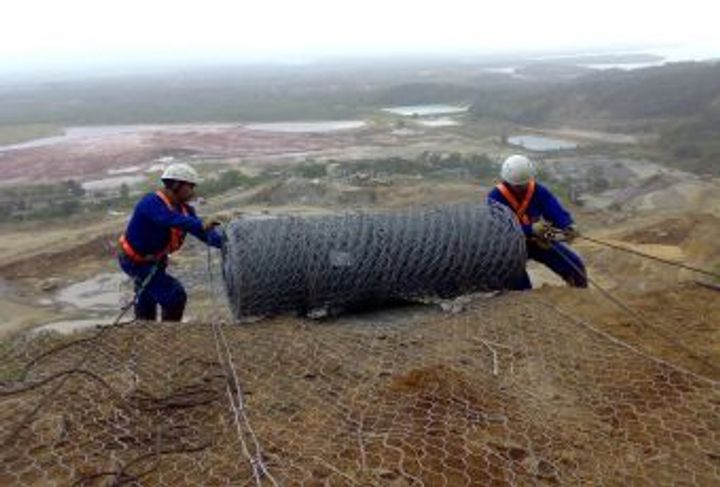

Primeiramente foi realizado um mapeamento geomecânico do maciço. Esse sistema possibilitou um estudo criterioso do maciço. Sendo assim, para estabilização do talude, foi proposto a utilização de chumbadores de 25mm juntamente a placas de ancoragem com diferentes espaçamentos entre os mesmos, bem como diferentes profundidades destes, de acordo com a classificação do maciço associados a SteelGrid® HR 50. Como reforços para as telas, foram transpassados cabos de aço a cada 2,0m no sentido transversal, adicionando resistência ao sistema.
